3

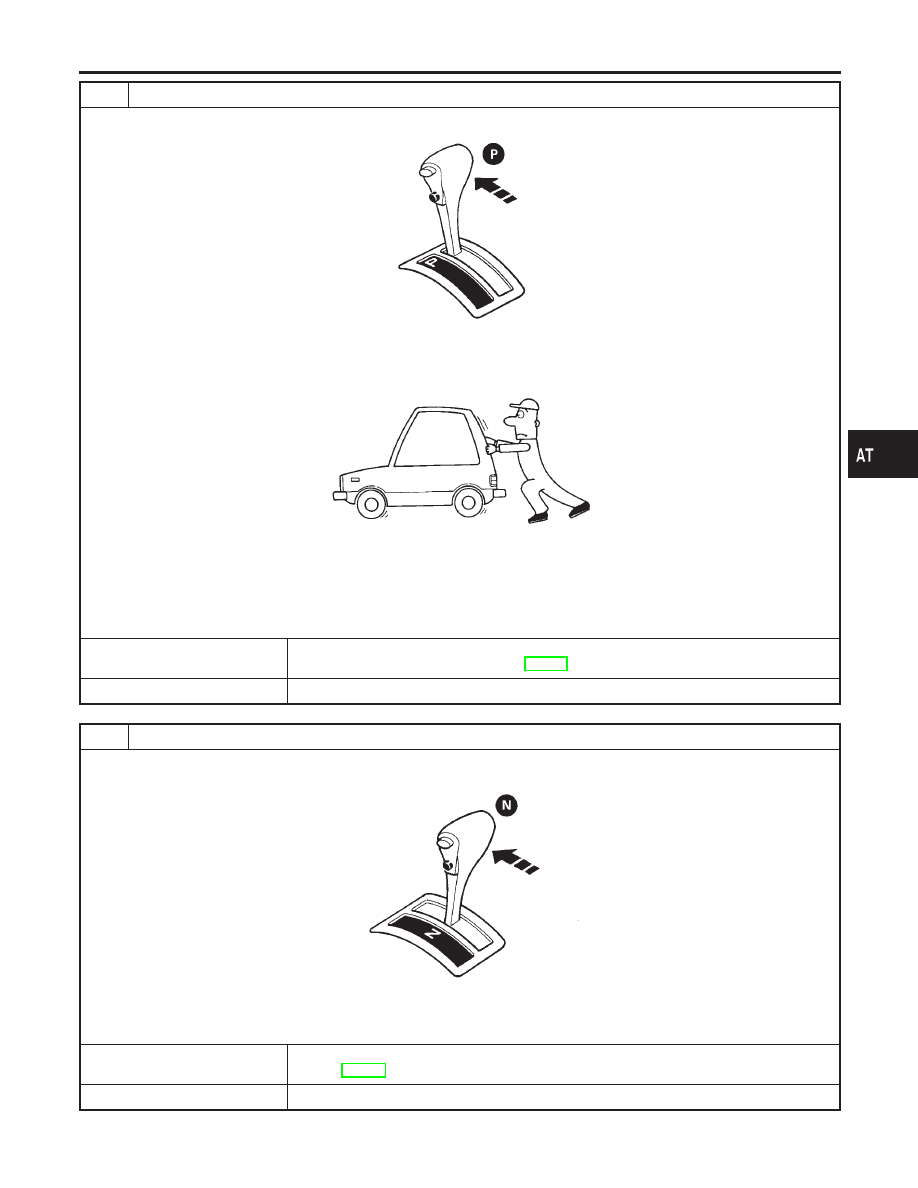

CHECK VEHICLE MOVE

1. Move selector lever to P position.

SAT768B

2. Turn ignition switch to OFF position.
3. Release parking brake.
4. Push vehicle forward or backward.

SAT796A

5. Does vehicle move when it is pushed forward or backward?
6. Apply parking brake.

Yes or No

Yes

©

Mark the box on the DIAGNOSTIC WORKSHEET. Go to “3. In P Position, Vehicle Moves
Forward Or Backward When Pushed”, AT-223. Continue ROAD TEST.

No

©

GO TO 4.

4

CHECK VEHICLE MOVE

1. Start engine.
2. Move selector lever to N position.

SAT771B

3. Release parking brake.
4. Does vehicle move forward or backward?

Yes or No

Yes

©

Mark the box on the DIAGNOSTIC WORKSHEET. Go to “4. In N Position, Vehicle
Moves”, AT-224. Continue ROAD TEST.

No

©

GO TO 5.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-69

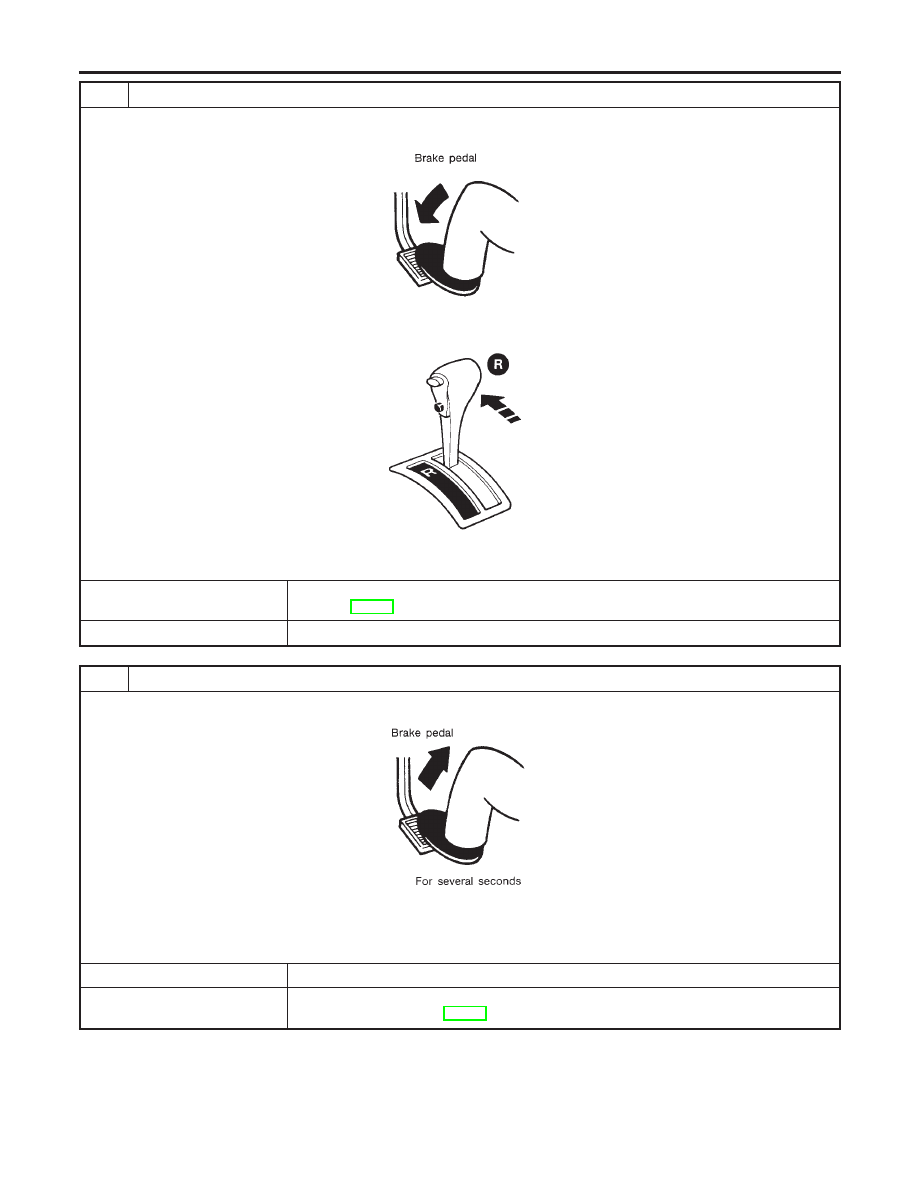

5

CHECK SHIFT LOCK

1. Apply foot brake.

SAT797A

2. Move selector lever to R position.

SAT772B

3. Is there large shock when changing from N to R position?

Yes or No

Yes

©

Mark the box on the DIAGNOSTIC WORKSHEET. Go to “5. Large Shock N

,

R

Position”, AT-227. Continue ROAD TEST.

No

©

GO TO 6.

6

CHECK VEHICLE MOVE

1. Release foot brake for several seconds.

SAT799A

2. Does vehicle creep backward when foot brake is released?

Yes or No

Yes

©

GO TO 7.

No

©

Mark the box on the DIAGNOSTIC WORKSHEET. Go to “6. Vehicle Does Not Creep
Backward In R Position”, AT-229. Continue ROAD TEST.

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-70

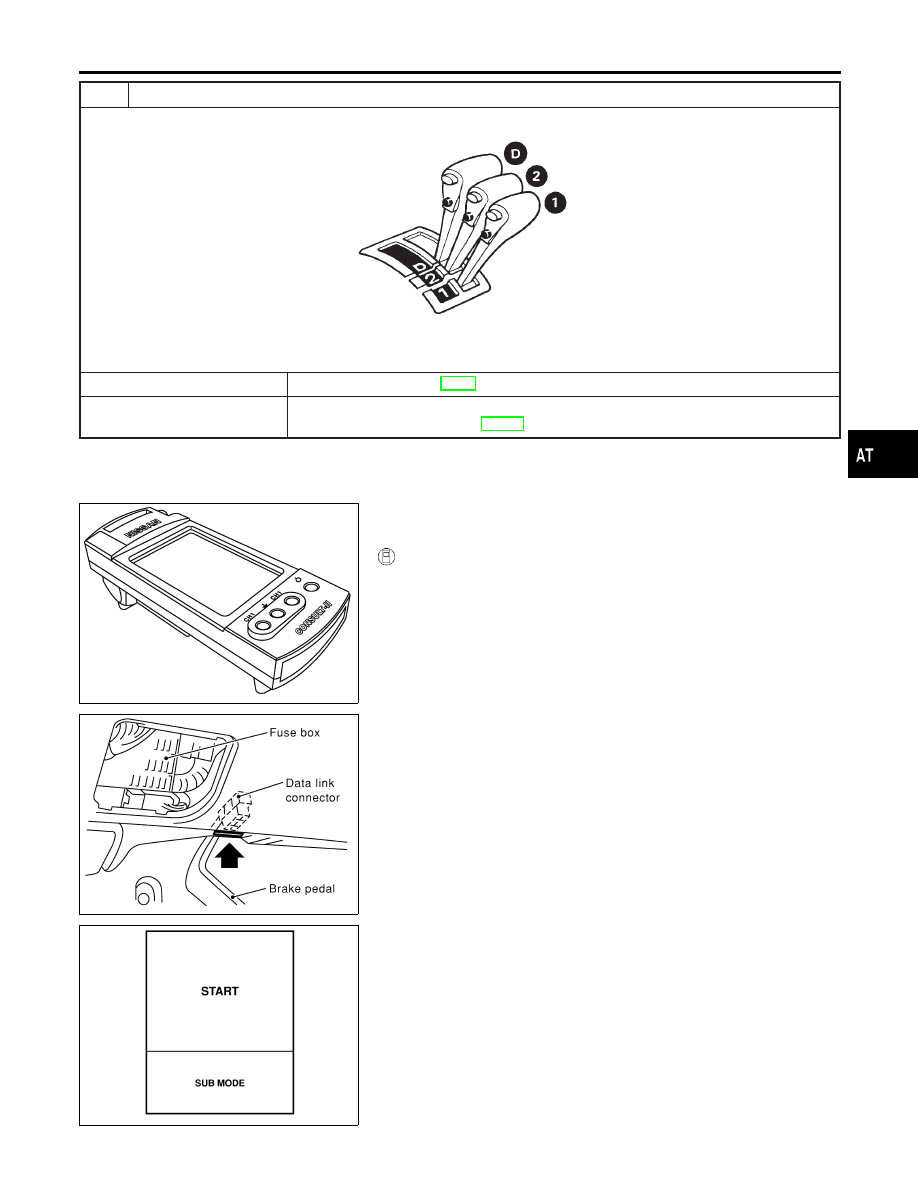

7

CHECK VEHICLE MOVE

1. Move selector lever to D, 2 and 1 positions and check if vehicle creeps forward.

SAT773B

2. Does vehicle creep forward in all three positions?

Yes or No

Yes

©

Go to 3. CRUISE TEST, AT-71.

No

©

Mark the box on the DIAGNOSTIC WORKSHEET. Go to “7. Vehicle Does Not Creep
Forward In D, 2 Or 1 Position”, AT-233. Continue ROAD TEST.

SAT601J

3. CRUISE TEST

NHAT0029S04

I

Check all items listed in Parts 1 through 3.

With CONSULT-II

NHAT0029S0401

I

Using CONSULT-II, conduct a cruise test and record the result.

I

Print the result and ensure that shifts and lock-ups take place
as per Shift Schedule.

SAT585J

CONSULT-II Setting Procedure

NHAT0029S0402

1.

Turn ignition switch OFF.

2.

Connect CONSULT-II to data link connector, which is located
in left side dash panel.

SAT586J

3.

Turn ignition switch ON.

4.

Touch “START”.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-71

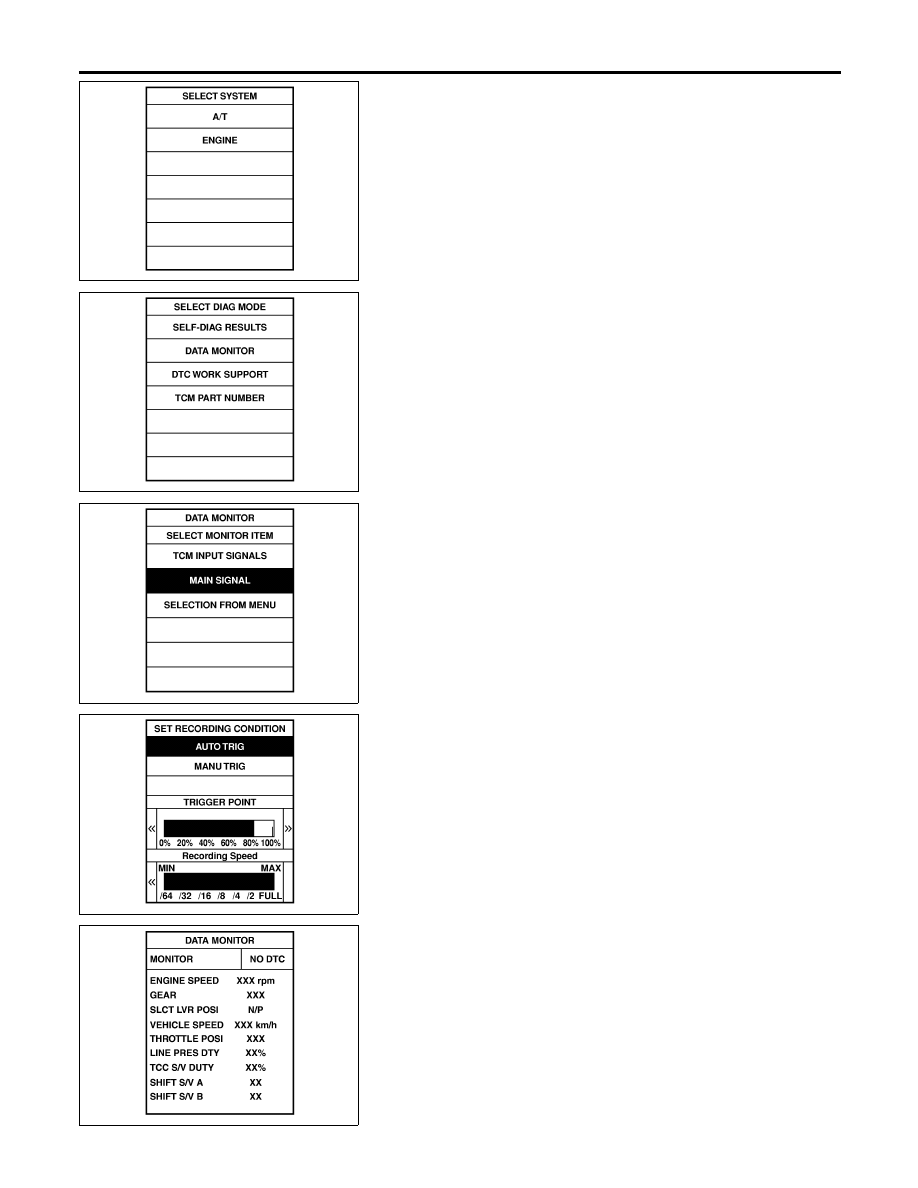

SAT014K

5.

Touch “A/T”.

SAT971J

6.

Touch “DATA MONITOR”.

SAT175K

7.

Touch “MAIN SIGNALS” or “TCM INPUT SIGNALS”.

8.

See “Numerical Display”, “Barchart Display” or “Line Graph
Display”.

SAT973J

9.

Touch “SETTING” to set recording condition (“AUTO TRIG” or
“MANU TRIG”) and touch “BACK”.

10. Touch “Start”.

SAT134K

11. When performing cruise test, touch “RECORD”.

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-72
