SAT014K

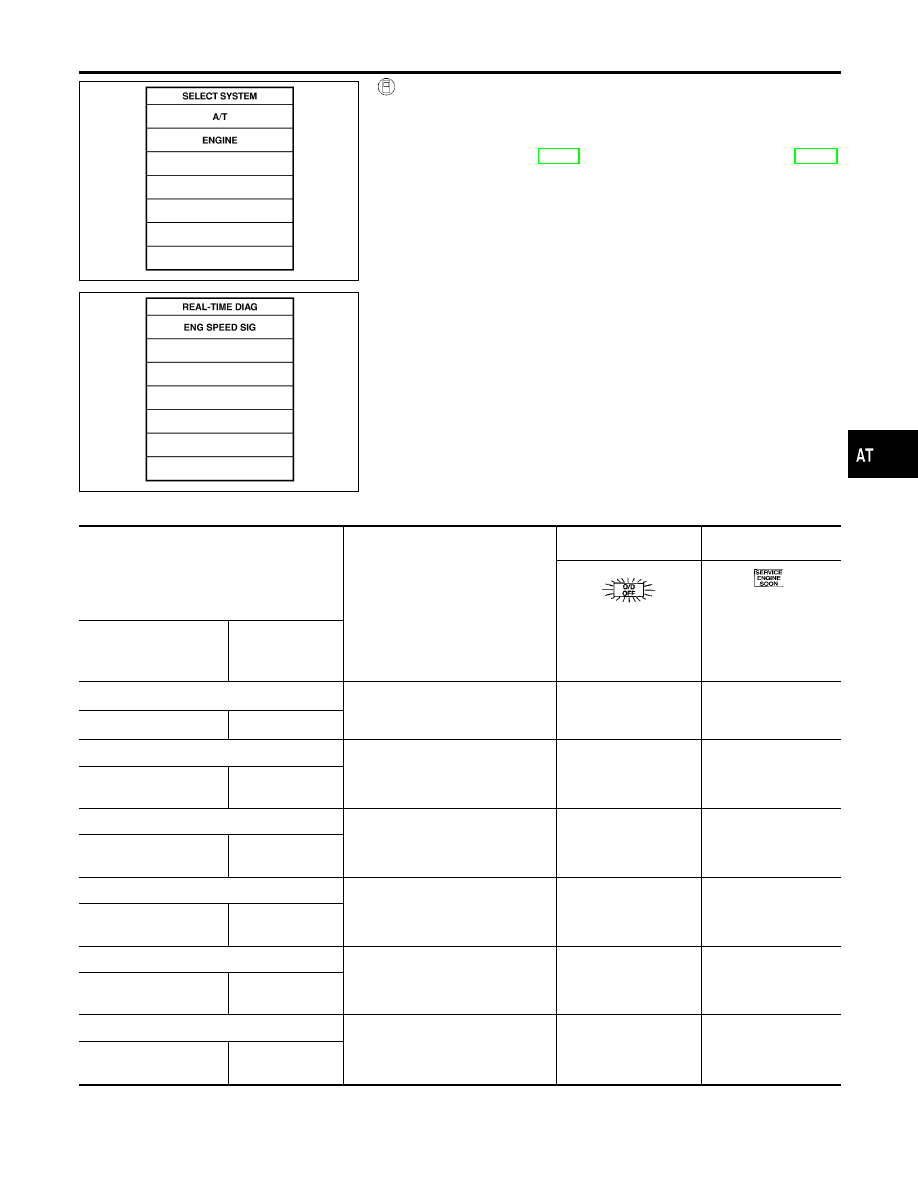

SELF-DIAGNOSTIC PROCEDURE (WITH CONSULT-II)

NHAT0022S01

1.

Turn on CONSULT-II and touch “ENGINE” for OBD-II detected
items or touch “A/T” for TCM self-diagnosis.
If A/T is not displayed, check TCM power supply and ground
circuit. Refer to AT-95. If result is NG, refer to EL-10,
“POWER SUPPLY ROUTING”.

SAT987J

2.

Touch “SELF DIAGNOSIS”.
Display shows malfunction experienced since the last erasing
operation.
CONSULT-II performs “Real Time Diagnosis”.
Also, any malfunction detected while in this mode will be dis-
played at real time.

SELF-DIAGNOSTIC RESULT TEST MODE

NHAT0022S02

Detected items
(Screen terms for CONSULT-II, “SELF
DIAGNOSIS” test mode)

Malfunction is detected when ...

TCM self-diagnosis

OBD-II (DTC)

Available by

O/D OFF

indicator lamp or

“A/T” on CONSULT-II

Available by

malfunction

indicator lamp*2,

“ENGINE” on CON-

SULT-II or GST

“A/T”

“ENGINE”

Park/neutral position (PNP) switch circuit

I

TCM does not receive the cor-
rect voltage signal (based on the
gear position) from the switch.

—

P0705

—

PNP SW/CIRC

Revolution sensor

I

TCM does not receive the proper
voltage signal from the sensor.

X

P0720

VHCL SPEED SEN·A/T

VEH SPD SEN/
CIR AT

Vehicle speed sensor (Meter)

I

TCM does not receive the proper
voltage signal from the sensor.

X

—

VHCL SPEED
SEN·MTR

—

A/T 1st gear function

I

A/T cannot be shifted to the 1st
gear position even if electrical
circuit is good.

—

P0731*1

—

A/T 1ST GR
FNCTN

A/T 2nd gear function

I

A/T cannot be shifted to the 2nd
gear position even if electrical
circuit is good.

—

P0732*1

—

A/T 2ND GR
FNCTN

A/T 3rd gear function

I

A/T cannot be shifted to the 3rd
gear position even if electrical
circuit is good.

—

P0733*1

—

A/T 3RD GR
FNCTN

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

CONSULT-II (Cont’d)

AT-41

Detected items
(Screen terms for CONSULT-II, “SELF
DIAGNOSIS” test mode)

Malfunction is detected when ...

TCM self-diagnosis

OBD-II (DTC)

Available by

O/D OFF

indicator lamp or

“A/T” on CONSULT-II

Available by

malfunction

indicator lamp*2,

“ENGINE” on CON-

SULT-II or GST

“A/T”

“ENGINE”

A/T 4th gear function

I

A/T cannot be shifted to the 4th
gear position even if electrical
circuit is good.

—

P0734*1

—

A/T 4TH GR
FNCTN

A/T TCC S/V function (lock-up)

I

A/T cannot perform lock-up even
if electrical circuit is good.

—

P0744*1

—

A/T TCC S/V
FNCTN

Shift solenoid valve A

I

TCM detects an improper volt-
age drop when it tries to operate
the solenoid valve.

X

P0750

SHIFT SOLENOID/V A

SFT SOL A/CIRC

Shift solenoid valve B

I

TCM detects an improper volt-
age drop when it tries to operate
the solenoid valve.

X

P0755

SHIFT SOLENOID/V B

SFT SOL B/CIRC

Overrun clutch solenoid valve

I

TCM detects an improper volt-
age drop when it tries to operate
the solenoid valve.

X

P1760

OVERRUN CLUTCH
S/V

O/R CLUCH SOL/
CIRC

T/C clutch solenoid valve

I

TCM detects an improper volt-
age drop when it tries to operate
the solenoid valve.

X

P0740

T/C CLUTCH SOL/V

TCC SOLENOID/
CIRC

Line pressure solenoid valve

I

TCM detects an improper volt-
age drop when it tries to operate
the solenoid valve.

X

P0745

LINE PRESSURE S/V

L/PRESS SOL/
CIRC

Throttle position sensor
Throttle position switch

I

TCM receives an excessively
low or high voltage from the sen-
sor.

X

P1705

THROTTLE POSI SEN

TP SEN/CIRC A/T

Engine speed signal

I

TCM does not receive the proper
voltage signal from the ECM.

X

P0725

ENGINE SPEED SIG

A/T fluid temperature sensor

I

TCM receives an excessively
low or high voltage from the sen-
sor.

X

P0710

BATT/FLUID TEMP
SEN

ATF TEMP SEN/
CIRC

Engine control

I

The ECM-A/T communication
line is open or shorted.

X

EC-446, EC-594

A/T COMM LINE

—

TCM (RAM)

I

TCM memory (RAM) is malfunc-
tioning

—

—

CONTROL UNIT
(RAM)

—

TCM (ROM)

I

TCM memory (ROM) is malfunc-
tioning

—

—

CONTROL UNIT
(ROM)

—

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

CONSULT-II (Cont’d)

AT-42

Detected items
(Screen terms for CONSULT-II, “SELF
DIAGNOSIS” test mode)

Malfunction is detected when ...

TCM self-diagnosis

OBD-II (DTC)

Available by

O/D OFF

indicator lamp or

“A/T” on CONSULT-II

Available by

malfunction

indicator lamp*2,

“ENGINE” on CON-

SULT-II or GST

“A/T”

“ENGINE”

TCM (EEP ROM)

I

TCM memory (EEP ROM) is
malfunctioning.

—

—

CONT UNIT
(EEP ROM)

—

Initial start

I

This is not a malfunction mes-
sage (Whenever shutting off a
power supply to the TCM, this
message appears on the
screen.)

X

—

INITIAL START

—

No failure
(NO SELF DIAGNOSTIC FAILURE INDI-
CATED FURTHER TESTING MAY BE
REQUIRED**)

I

No failure has been detected.

X

X

X: Applicable
−: Not applicable
*1: These malfunctions cannot be displayed by MIL

if another malfunction is assigned to MIL.

*2: Refer to EC-82, “Malfunction Indicator Lamp (MIL)”.

DATA MONITOR MODE (A/T)

NHAT0022S03

Item

Display

Monitor item

Description

Remarks

TCM
Input

signals

Main

signals

Vehicle speed sensor 1
(A/T)
(Revolution sensor)

VHCL/S SE·A/T
[km/h] or [mph]

X

—

I

Vehicle speed computed
from signal of revolution
sensor is displayed.

When racing engine in N or
P with vehicle stationary,
CONSULT-II data may not
indicate 0 km/h (0 mph).

Vehicle speed sensor 2
(Meter)

VHCL/S SE·MTR
[km/h] or [mph]

X

—

I

Vehicle speed computed
from signal of vehicle
speed sensor is dis-
played.

Vehicle speed display may
not be accurate under
approx. 10 km/h (6 mph). It
may not indicate 0 km/h (0
mph) when vehicle is sta-
tionary.

Throttle position sensor

THRTL POS
SEN
[V]

X

—

I

Throttle position sensor
signal voltage is dis-
played.

A/T fluid temperature sen-
sor

FLUID TEMP SE
[V]

X

—

I

A/T fluid temperature
sensor signal voltage is
displayed.

I

Signal voltage lowers as
fluid temperature rises.

Battery voltage

BATTERY VOLT
[V]

X

—

I

Source voltage of TCM is
displayed.

Engine speed

ENGINE SPEED
[rpm]

X

X

I

Engine speed, computed
from engine speed
signal, is displayed.

Engine speed display may
not be accurate under
approx. 800 rpm. It may not
indicate 0 rpm even when
engine is not running.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

CONSULT-II (Cont’d)

AT-43

Item

Display

Monitor item

Description

Remarks

TCM
Input

signals

Main

signals

Overdrive control switch

OVERDRIVE SW
[ON/OFF]

X

—

I

ON/OFF state computed
from signal of overdrive
control SW is displayed.

PN position (PNP) switch

PN POSI SW
[ON/OFF]

X

—

I

ON/OFF state computed
from signal of PN posi-
tion SW is displayed.

R position switch

R POSITION SW
[ON/OFF]

X

—

I

ON/OFF state computed
from signal of R position
SW is displayed.

D position switch

D POSITION SW
[ON/OFF]

X

—

I

ON/OFF state computed
from signal of D position
SW is displayed.

2 position switch

2 POSITION SW
[ON/OFF]

X

—

I

ON/OFF status, com-
puted from signal of 2
position SW, is dis-
played.

1 position switch

1 POSITION SW
[ON/OFF]

X

—

I

ON/OFF status, com-
puted from signal of 1
position SW, is dis-
played.

ASCD cruise signal

ASCD·CRUISE
[ON/OFF]

X

—

I

Status of ASCD cruise
signal is displayed.
ON ... Cruising state
OFF ... Normal running
state

I

This is displayed even
when no ASCD is
mounted.

ASCD OD cut signal

ASCD·OD CUT
[ON/OFF]

X

—

I

Status of ASCD OD
release signal is dis-
played.
ON ... OD released
OFF ... OD not released

I

This is displayed even
when no ASCD is
mounted.

Kickdown switch

KICKDOWN SW
[ON/OFF]

X

—

I

ON/OFF status, com-
puted from signal of kick-
down SW, is displayed.

I

This is displayed even
when no kickdown switch
is equipped.

Closed throttle position
switch

CLOSED
THL/SW
[ON/OFF]

X

—

I

ON/OFF status, com-
puted from signal of
closed throttle position
SW, is displayed.

Wide open throttle position
switch

W/O THRL/P-SW
[ON/OFF]

X

—

I

ON/OFF status, com-
puted from signal of wide
open throttle position
SW, is displayed.

Gear position

GEAR

—

X

I

Gear position data used
for computation by TCM,
is displayed.

Selector lever position

SLCT LVR POSI

—

X

I

Selector lever position
data, used for computa-
tion by TCM, is dis-
played.

I

A specific value used for
control is displayed if fail-
safe is activated due to
error.

Vehicle speed

VEHICLE
SPEED
[km/h] or [mph]

—

X

I

Vehicle speed data, used
for computation by TCM,
is displayed.
