STC-44

[RAS]

TROUBLE DIAGNOSIS

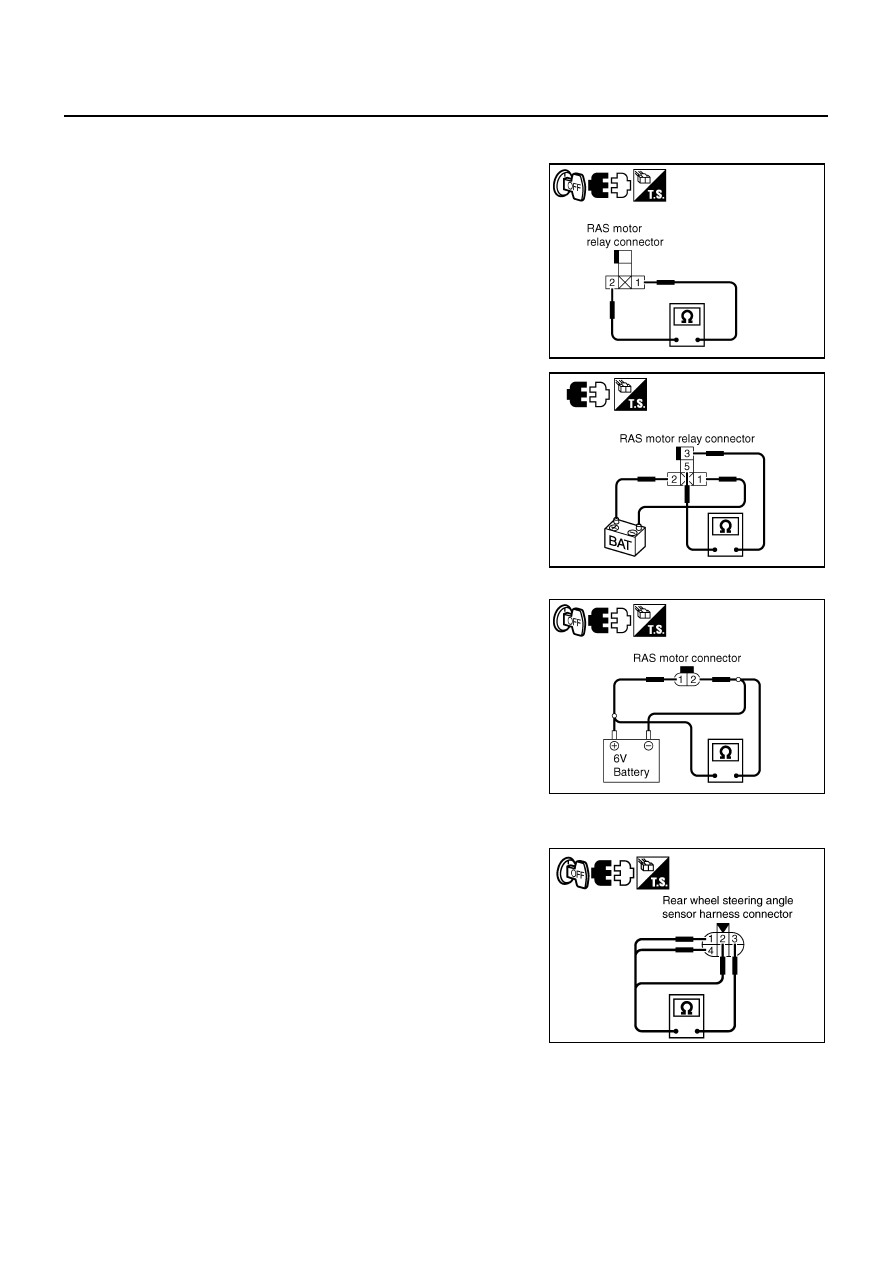

Component Parts Inspection

NGS000A3

RAS MOTOR RELAY

1.

Check the resistance between RAS motor relay connector.

2.

When applying or not supplying approximately 12 V between
RAS motor relay connector, check continuity RAS motor relay
connector.

RAS MOTOR

1.

Check the resistance RAS motor connector.

2.

Remove RAS motor from RAS actuator, and then turn the motor
by 6 V battery.

CAUTION:

Do not apply 12 V (battery voltage) to the RAS motor termi-
nal because RAS motor might be damaged.

REAR WHEEL STEERING ANGLE SENSOR

1.

Disconnect rear wheel steering angle sensor harness connector B133.

2.

Check resistance of rear wheel steering angle sensor side con-
nectors.

Terminal 1 – 2

: Approx. 74

Ω

SGIA1266E

Terminal 3 – 5

: When applying 12 V voltage: Continu-
ity exist.

: When not applying 12 V voltage: Con-
tinuity not exist.

SGIA1286E

Terminal 1 – 2

: Approx. 0.6

Ω

If it is normal, it turns.

SGIA1287E

Terminal 2 – 3

: Approx. 1k

Ω

Terminal 4 – 3

: Approx. 1k

Ω

Terminal 1 – 3

: Approx. 1.25 k

Ω

SGIA1736E

PRECAUTIONS

STC-45

[TILT/TELESCOPIC]

C

D

E

F

H

I

J

K

L

M

A

B

STC

[TILT/TELESCOPIC]

PRECAUTIONS

PFP:00001

Precautions for Supplemental Restraint System (SRS) “AIR BAG” and “SEAT
BELT PRE-TENSIONER”

NGS000B2

The Supplemental Restraint System such as “AIR BAG” and “SEAT BELT PRE-TENSIONER”, used along
with a front seat belt, helps to reduce the risk or severity of injury to the driver and front passenger for certain
types of collision. This system includes seat belt switch inputs and dual stage front air bag modules. The SRS
system uses the seat belt switches to determine the front air bag deployment, and may only deploy one front
air bag, depending on the severity of a collision and whether the front occupants are belted or unbelted.
Information necessary to service the system safely is included in the SRS and SB section of this Service Man-
ual.

WARNING:

●

To avoid rendering the SRS inoperative, which could increase the risk of personal injury or death
in the event of a collision which would result in air bag inflation, all maintenance must be per-
formed by an authorized NISSAN/INFINITI dealer.

●

Improper maintenance, including incorrect removal and installation of the SRS, can lead to per-
sonal injury caused by unintentional activation of the system. For removal of Spiral Cable and Air
Bag Module, see the SRS section.

●

Do not use electrical test equipment on any circuit related to the SRS unless instructed to in this
Service Manual. SRS wiring harnesses can be identified by yellow and/or orange harnesses or
harness connectors.

Precautions for Battery Service

NGS000B3

Before disconnecting the battery, lower both the driver and passenger windows. This will prevent any interfer-
ence between the window edge and the vehicle when the door is opened/closed. During normal operation, the
window slightly raises and lowers automatically to prevent any window to vehicle interference. The automatic
window function will not work with the battery disconnected.

STC-46

[TILT/TELESCOPIC]

TILT & TELESCOPIC SYSTEM

TILT & TELESCOPIC SYSTEM

PFP:48805

System Description

NGS0001J

OPERATION

Steering wheel position can be adjusted with the ADP steering switch.

NOTE:
Steering wheel position can be manually operated with the ignition switch OFF.

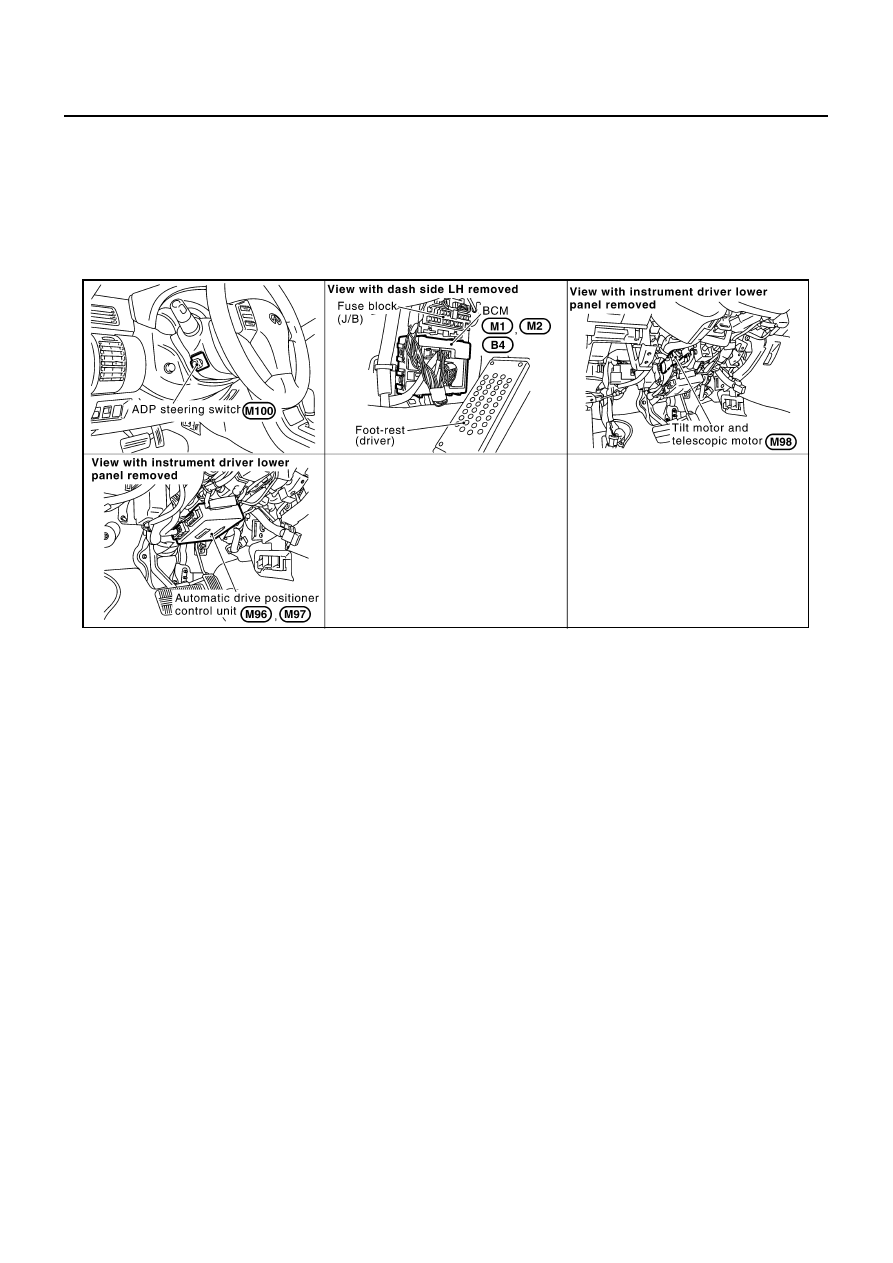

Component Parts and Harness Connector Location

NGS0001K

SGIA1081E

TILT & TELESCOPIC SYSTEM

STC-47

[TILT/TELESCOPIC]

C

D

E

F

H

I

J

K

L

M

A

B

STC

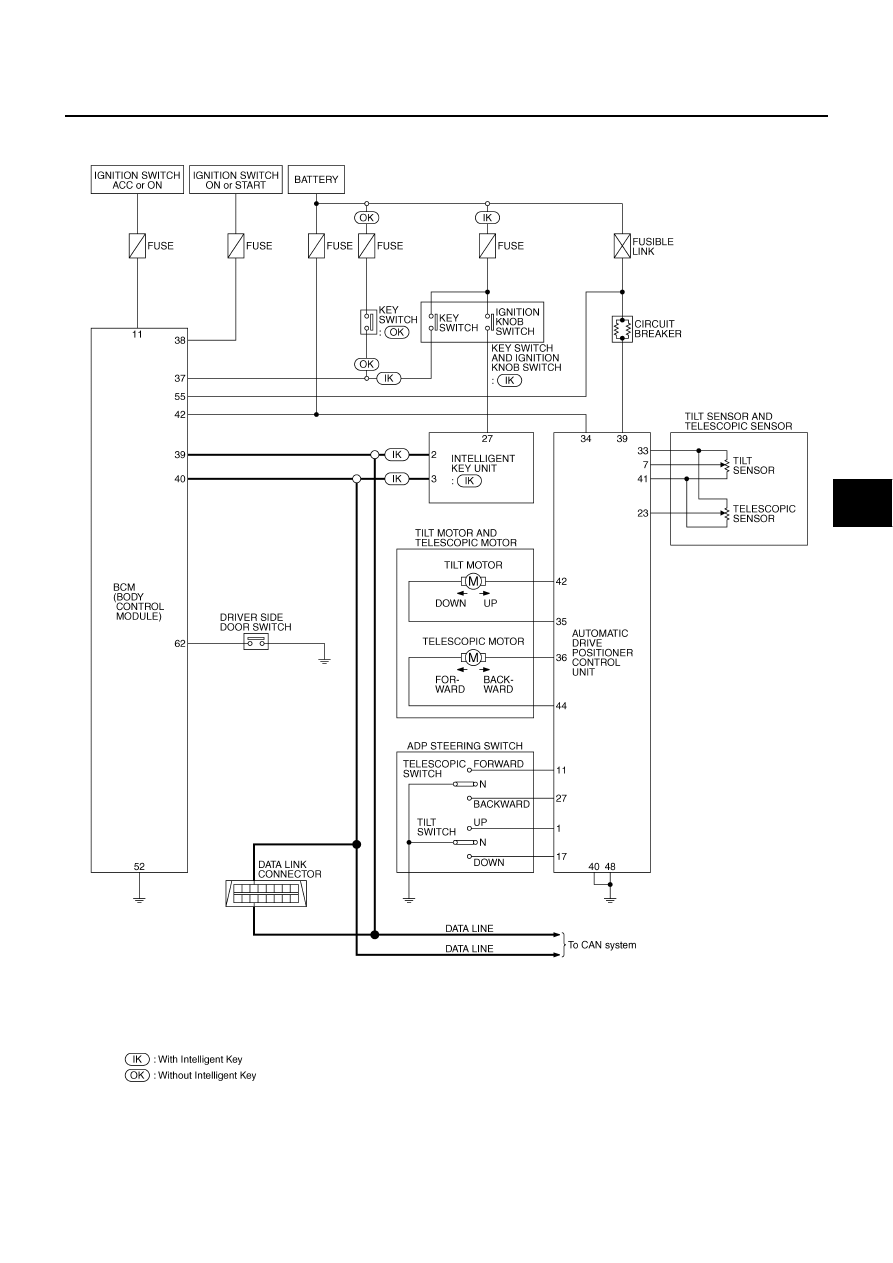

Schematic

NGS000AJ

TGWM0050E
