Infiniti G35 (V35). Manual - part 648





MT-60

SERVICE DATA AND SPECIFICATIONS (SDS)

Snap Rings

NCS000AX

Unit: mm (in)

*: Always check with the Parts Department for the latest parts information.

Selective parts

Thickness

Part number*

Main drive gear

1.89 (0.0744)
1.95 (0.0768)
1.99 (0.0783)
2.03 (0.0799)
2.07 (0.0815)

2.11 (0.0831)

32204 01G60
32204 01G61
32204 01G62
32204 01G63
32204 01G64
32204 01G65

Counter shaft

1.96 (0.0772)
2.02 (0.0795)
2.08 (0.0819)
2.14 (0.0843)
2.20 (0.0866)
2.26 (0.0890)
2.32 (0.0913)
2.38 (0.0937)
2.44 (0.0961)
2.50 (0.0984)
2.56 (0.1008)
2.62 (0.1031)

32236 CD000
32236 CD001
32236 CD002
32236 CD003
32236 CD004
32236 CD005
32236 CD006
32236 CD007
32236 CD008
32236 CD009
32236 CD010

32236 CD011

Main shaft

Front side

2.08 (0.0819)
2.14 (0.0843)
2.20 (0.0866)
2.26 (0.0890)

32204 CD000
32204 CD001
32204 CD002
32204 CD003

Shaft rear end

2.08 (0.0819)
2.14 (0.0843)
2.20 (0.0866)
2.26 (0.0890)
2.32 (0.0913)
2.38 (0.0937)
2.44 (0.0961)
2.50 (0.0984)
2.56 (0.1008)
2.62 (0.1031)
2.68 (0.1055)
2.74 (0.1079)

2.80 (0.1102)
2.86 (0.1126)
2.92 (0.1150)
2.98 (0.1173)

32204 CD000
32204 CD001
32204 CD002
32204 CD003
32204 CD004
32204 CD005
32204 CD006
32204 CD007
32204 CD008
32204 CD009
32204 CD010

32204 CD011

32204 CD012
32204 CD013
32204 CD014
32204 CD015

SERVICE DATA AND SPECIFICATIONS (SDS)

MT-61

D

E

F

G

H

I

J

K

L

M

A

B

MT

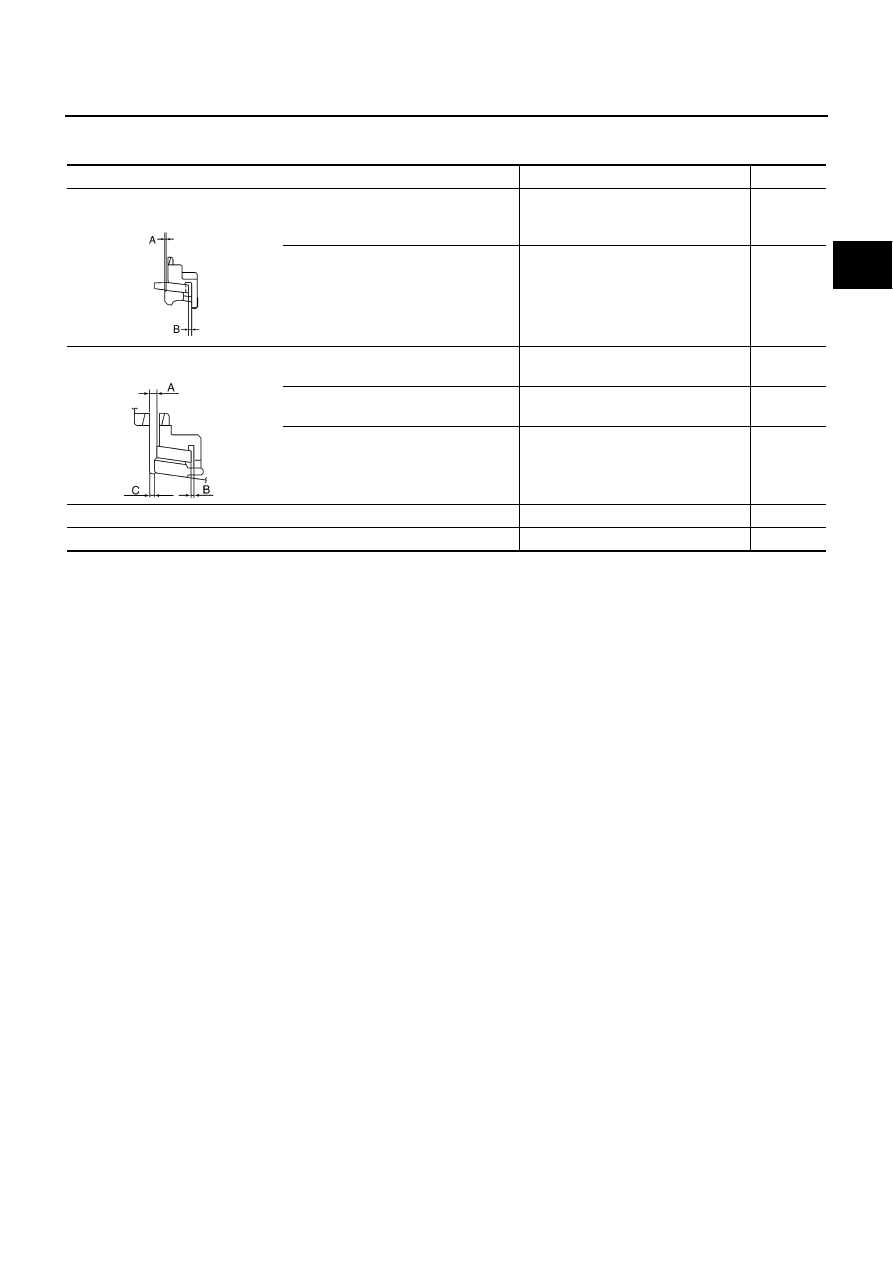

Baulk Ring Clearance

NCS000AY

Unit: mm (in)

Measurement point

Standard

Limit value

4th
(Double-cone synchronizer)

Clearance between synchronizer
cone and inner baulk ring end face
“A”

A: 0.50 - 0.70 (0.020 - 0.028)

0.3 (0.012)

Clearance between outer baulk ring
pawl and synchronizer cone “B”

B: 0.85 - 1.35 (0.033 -0.053)

0.7 (0.028)

1st, 2nd and 3rd
(Triple-cone synchronizer)

Clearance between synchronizer
cone and clutch gear end face “A”

A(1st): 0.65 - 1.25 (0.026 - 0.049)

A(2nd, 3rd): 0.60 - 1.30 (0.024 - 0.051)

0.3 (0.012)
0.3 (0.012)

Clearance between outer baulk ring
pawl and synchronizer cone “B”

B: 0.85 - 1.35 (0.033 - 0.053)

0.7 (0.028)

Clearance between inner baulk ring
and clutch gear end face “C”

C(1st): 0.80 - 1.2 (0.031 - 0.047)

C(2nd, 3rd): 0.75 - 1.25 (0.030 - 0.049)

0.3 (0.012)
0.3 (0.012)

5th and 6th

0.70 - 1.35 (0.028 - 0.053)

0.5 (0.020)

Reverse

0.75 - 1.20 (0.030 - 0.047)

0.5 (0.020)

PCIB0249E

PCIB0772E

MT-62

SERVICE DATA AND SPECIFICATIONS (SDS)

PB-1

PARKING BRAKE SYSTEM

F  BRAKES

CONTENTS

C

D

E

G

H

I

J

K

L

M

SECTION

A

B

PB

PARKING BRAKE SYSTEM

PRECAUTIONS .......................................................... 2

Precautions for Supplemental Restraint System
(SRS) “AIR BAG” and “SEAT BELT PRE-TEN-
SIONER” .................................................................. 2

PREPARATION ........................................................... 3

Commercial Service Tools ........................................ 3

PARKING BRAKE SYSTEM  ...................................... 4

Inspection and Adjustment (Pedal Type)  ................. 4

INSPECTION ........................................................ 4
ADJUSTMENT ...................................................... 4

Inspection and Adjustment (Lever Type) .................. 4

INSPECTION ........................................................ 4
ADJUSTMENT ...................................................... 5

PARKING BRAKE CONTROL  ................................... 6

Components ............................................................. 6

Removal and Installation  .......................................... 7

REMOVAL ............................................................. 7
INSTALLATION ..................................................... 7

Inspection ................................................................. 7

PARKING BRAKE SHOE  ........................................... 8

Components ............................................................. 8
Removal and Installation  .......................................... 8

REMOVAL ............................................................. 8
INSPECTION AFTER REMOVAL  ......................... 9
INSTALLATION ................................................... 10
BREAKING IN DRUM AND LINING  .................... 10

SERVICE DATA AND SPECIFICATIONS (SDS)  ...... 11

Parking Drum Brake  ............................................... 11
Parking Brake Control  ............................................ 11
