LAN-16

[CAN FUNDAMENTAL]

TROUBLE DIAGNOSES WORK FLOW

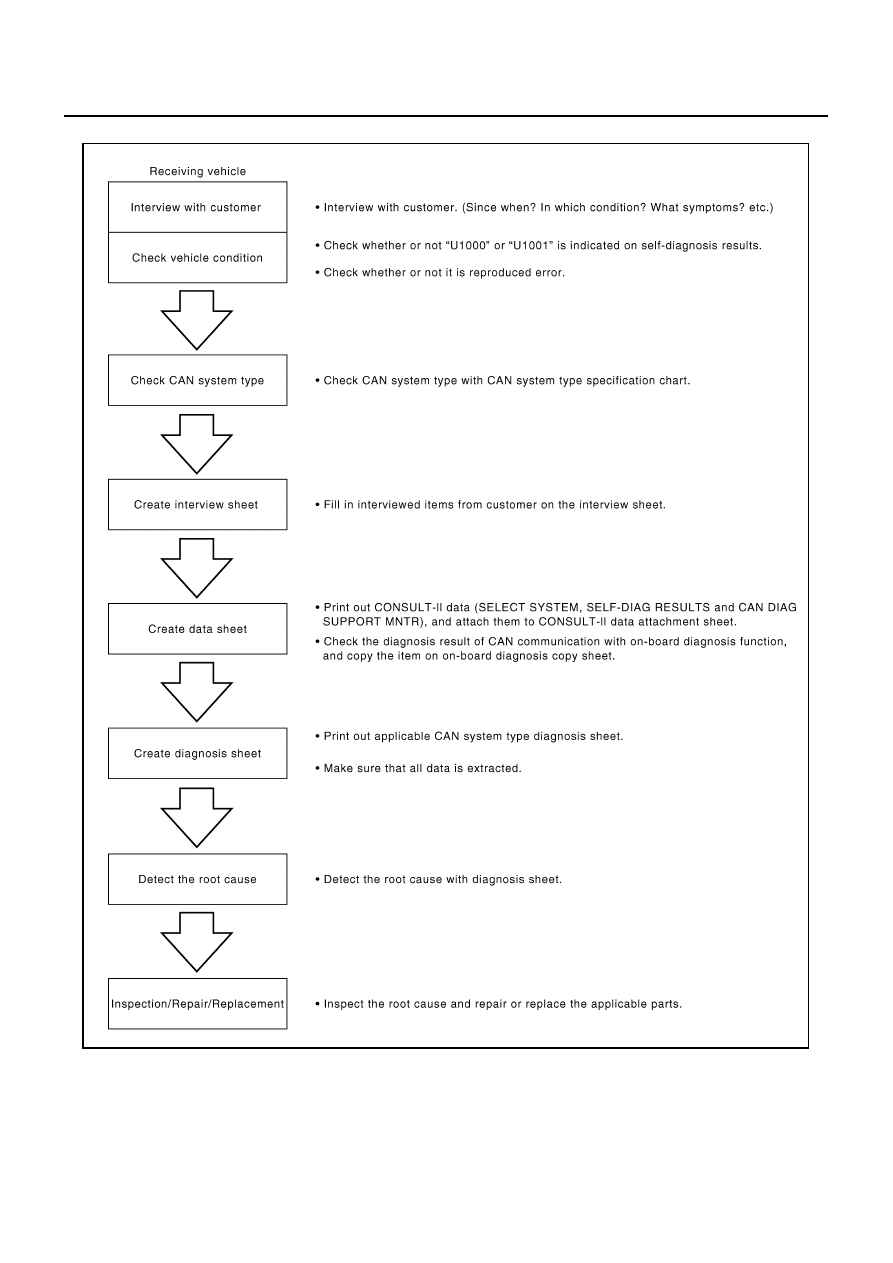

Trouble Diagnosis Flow Chart

NKS004IY

SKIB8716E

TROUBLE DIAGNOSES WORK FLOW

LAN-17

[CAN FUNDAMENTAL]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

Trouble Diagnosis Procedure

NKS004IZ

INTERVIEW WITH CUSTOMER

Interview with the customer is important to detect the root cause of CAN communication system errors and to
understand vehicle condition and symptoms for proper trouble diagnosis.

Points in interview

●

What: Parts name, system name

●

When: Date, Frequency

●

Where: Road condition, Place

●

In what condition: Driving condition/environment

●

Result: Symptom

NOTE:

●

Check normal units as well as error symptoms.

–

Example: Circuit between ECM and the combination meter is judged normal if the customer indicates
tachometer functions normally.

●

When a CAN communication system error is present, multiple control units may malfunction or go into fail-
safe mode.

●

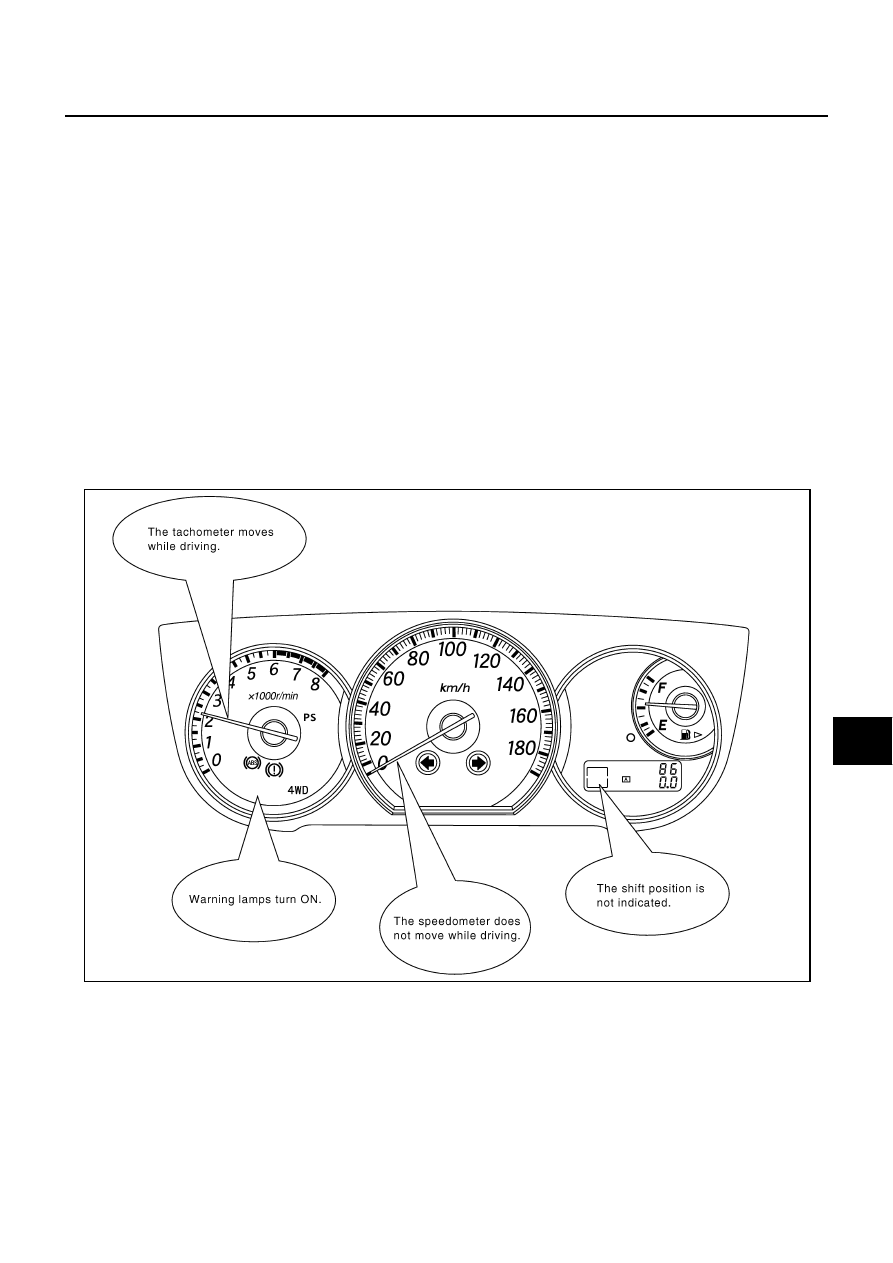

Indication of the combination meter is important to detect the root cause because it is the most obvious
from the customer, and it performs CAN communication with many units.

SKIB8717E

LAN-18

[CAN FUNDAMENTAL]

TROUBLE DIAGNOSES WORK FLOW

INSPECTION OF VEHICLE CONDITION

●

Check whether or not “U1000” or “U1001” is indicated on “SELF-DIAG RESULTS” by CONSULT-II.

NOTE:
Root cause cannot be detected using the procedure in this section if “U1000” or “U1001” is not indicated.

●

Check whether the symptom is reproduced or not.

NOTE:

●

Never turn the ignition switch OFF or disconnect the battery cable while the reproducing the error. The
error may temporarily correct itself, making it difficult to determine the root cause.

●

The procedures for present errors differ from the procedures for past errors. Refer to

LAN-25,

"DETECT THE ROOT CAUSE"

 .

TROUBLE DIAGNOSES WORK FLOW

LAN-19

[CAN FUNDAMENTAL]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

CHECK OF CAN SYSTEM TYPE (HOW TO USE CAN SYSTEM TYPE SPECIFICATION CHART)

Determine CAN system type based on vehicle equipment. Then choose the correct diagnosis sheet.

NOTE:
There are two styles for CAN system type specification charts. Depending on the number of available system
types, either style A or style B may be used.

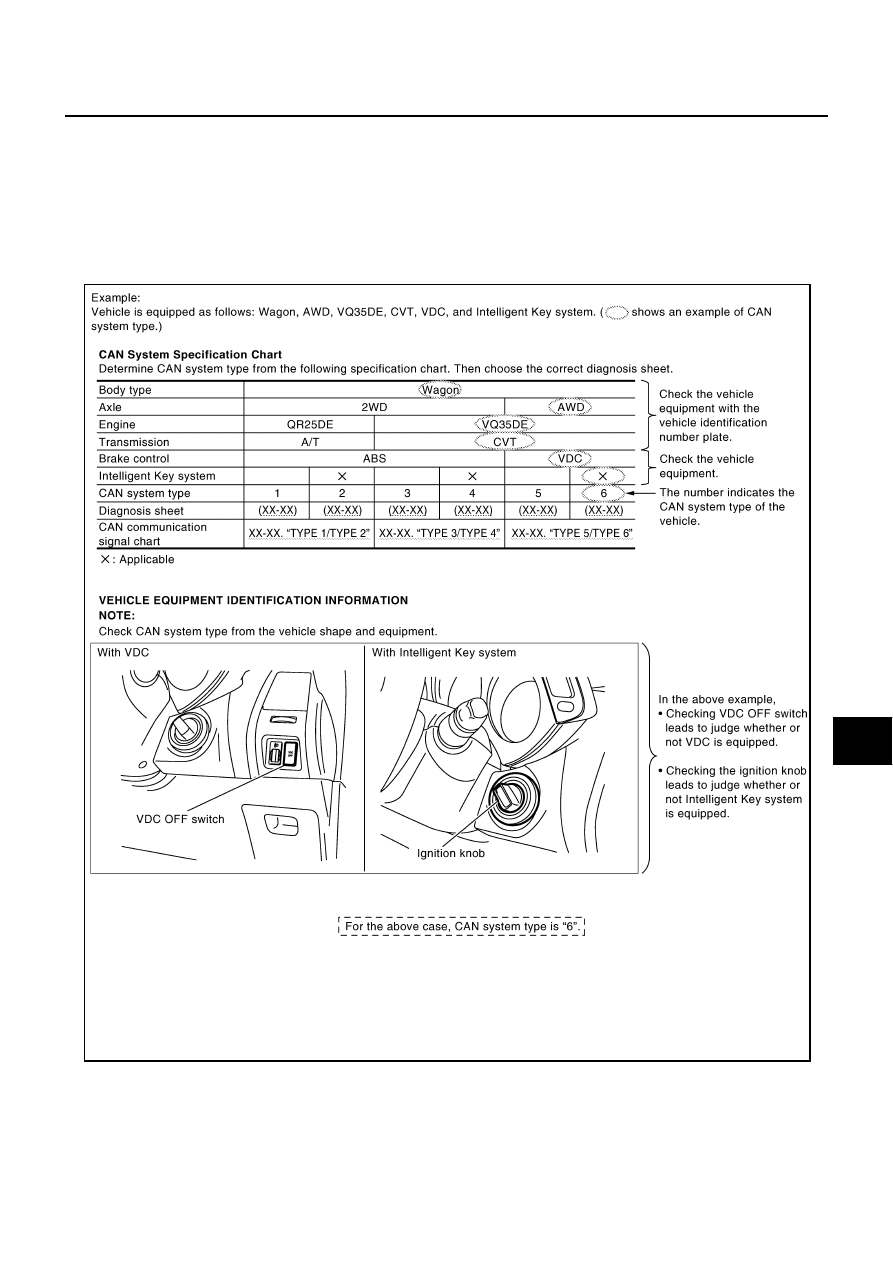

CAN System Type Specification Chart (Style A)

NOTE:
CAN system type is easily checked with the vehicle equipment identification information shown in the chart.

SKIB8888E
