INSTRUMENT PANEL ASSEMBLY

INSTRUMENT PANEL ASSEMBLY

PFP:68200

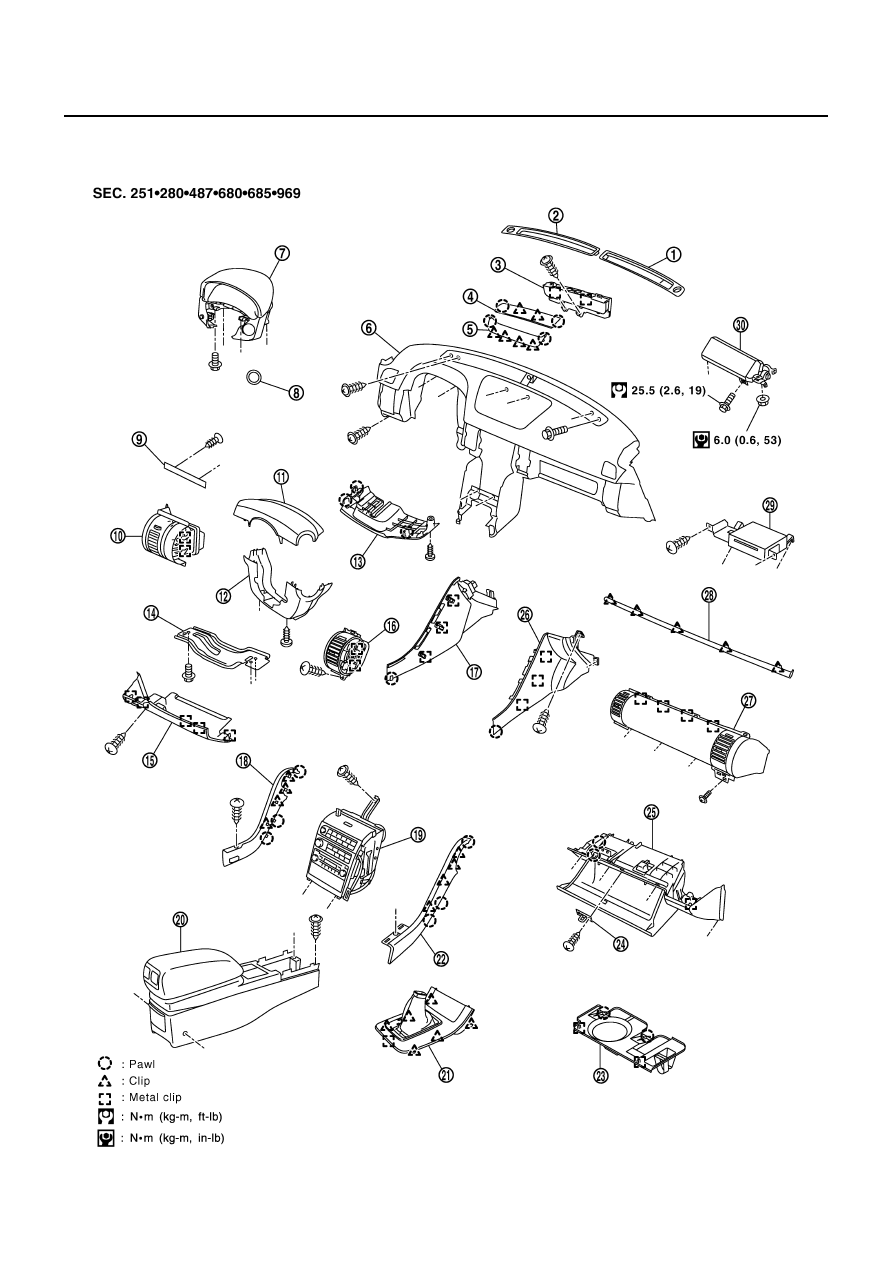

Component Parts Drawing

NIS000HC

PIIB2701E

INSTRUMENT PANEL ASSEMBLY

IP-11

C

D

E

F

G

H

J

K

L

M

A

B

IP

Removal and Installation

NIS000HD

WORK STEP

When removing instrument panel and pad, cluster lid C assembly, cluster lid A assembly, center console
assembly, glove box assembly and center box assembly, take steps in the order shown by the numbers below.

1.

Defroster grille (RH)

2.

Defroster grille (LH)

3.

Display & A/C auto amp

4.

Cluster lid finisher upper

5.

Cluster lid finisher lower

6.

Instrument panel & pad

7.

Cluster lid A assembly

8.

Steering lock escutcheon

9.

Instrument finisher A

10. Side ventilator grille (LH)

11.

Steering column cover upper

12. Steering column cover lower

13. Steering column cover front lower

14. Knee protector lower

15. Instrument driver lower panel

16. Center ventilator grille (LH)

17. Instrument side panel (LH)

18. Cluster lid C side finisher (LH)

19. Cluster lid C assembly

20. Center console assembly

21. Console finisher assembly

22. Cluster lid C side finisher (RH)

23. Instrument lower cover

24. Glove box striker

25. Glove box assembly

26. Instrument side panel (RH)

27. Center box assembly

28. Instrument finisher B

29. NAVI control unit

30. Passenger air bag module

Parts

Refer-

ence
page

Instrument

panel &

pad

Cluster lid

C

assembly

Cluster lid

A

assembly

Center

console

assembly

Glove box

assembly

Center box

assembly

A

Selector lever knob (A/T models)

AT-213

1

1

1

1

B

Shift knob (M/T models)

MT-12

1

1

1

1

C

Console finisher (A/T models)

IP-12

2

2

2

2

D

Console boot (M/T models)

IP-12

2

2

2

2

E

Cluster lid C side finisher (RH/LH)

IP-12

3

3

3

3

F

Cluster lid finisher upper

IP-12

4

4

G

Cluster lid finisher lower

IP-13

5

5

H

Instrument finisher B

IP-13

6

6

4

I

Cluster lid C assembly

IP-13

7

7

J

Instrument driver lower panel

IP-13

8

1

K

Steering column covers

IP-13

9

2

L

Lighting & turn signal switch

LT-91

10

3

M

Wiper & washer switch

WW-37

11

4

N

Knee protector lower

IP-14

12

5

O

Steering lock escutcheon

IP-14

13

6

P

Cluster lid A assembly

IP-14

14

7

Q

Kicking plate (RH/LH)

EI-31

15

1

5

R

Dash side finisher (RH/LH)

EI-31

16

2

6

S

Instrument lower cover

IP-14

17

3

7

T

Glove box assembly

IP-14

18

4

8

U

Instrument side panel (RH/LH)

IP-15

19

9

V

Center box assembly

IP-15

20

10

W

NAVI control unit

AV-90

21

X

Passenger air bag module

SRS-46

22

Y

Center console assembly

IP-15

23

Z

Display & A/C auto amp

ATC-114

24

Aa

Defroster grille (RH/LH)

ATC-131

25

Ab

Side ventilator grille (LH)

ATC-131

26

Ac

Center ventilator grille (LH)

ATC-131

27

IP-12

INSTRUMENT PANEL ASSEMBLY

REMOVAL
(A) Selector lever Knob (A/T Models)

Remove selector lever knob. Refer to

AT-213, "Control Device Removal and Installation"

 .

(B) Shift Knob (M/T Models)

Remove shift knob. Refer to

MT-12, "SHIFT CONTROL"

 .

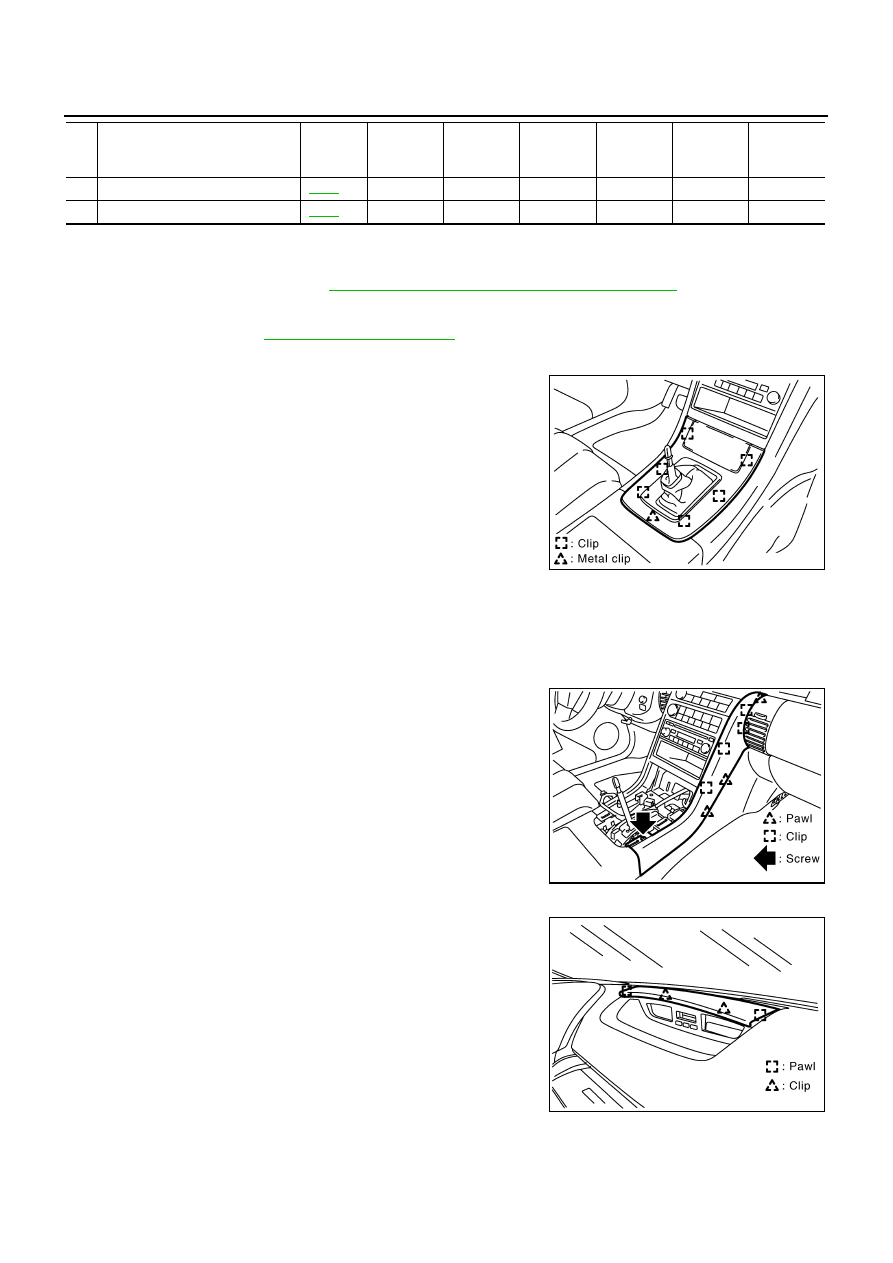

(C) Console Finisher (A/T Models)

1.

Put selector lever in drive position.

2.

Remove clips from rear of console finisher, then remove clips at
front. Pull console finisher upward to disengage from console.

CAUTION:

Guide pin inserted into A/T device guide can be easily bro-
ken. Be careful when removing it.

3.

Disconnect harness connectors, and remove console finisher.

4.

After removing, remove each parts from console finisher.

(D) Console Boot (M/T Models)

1.

Insert a thin flat-bladed screwdriver wrapped with tape from behind console boot, and remove metal clip
on back. Then pull up and back to disengage from front metal clip.

2.

Disconnect hazard switch harness connector, and remove console boot.

(E) Cluster Lid C Side Finisher (RH/LH)

1.

Remove screws.

2.

Disconnect pawls, and remove cluster lid C side finisher.

(F) Cluster Lid Finisher Upper

Pull to the backside, disconnect clips and pawls, and remove cluster
lid finisher upper.

Ad

Front pillar garnish

EI-31

28

Ae

Instrument panel & pad

IP-16

29

Parts

Refer-

ence
page

Instrument

panel &

pad

Cluster lid

C

assembly

Cluster lid

A

assembly

Center

console

assembly

Glove box

assembly

Center box

assembly

PIIB2702E

PIIB2703E

PIIB2704E

INSTRUMENT PANEL ASSEMBLY

IP-13

C

D

E

F

G

H

J

K

L

M

A

B

IP

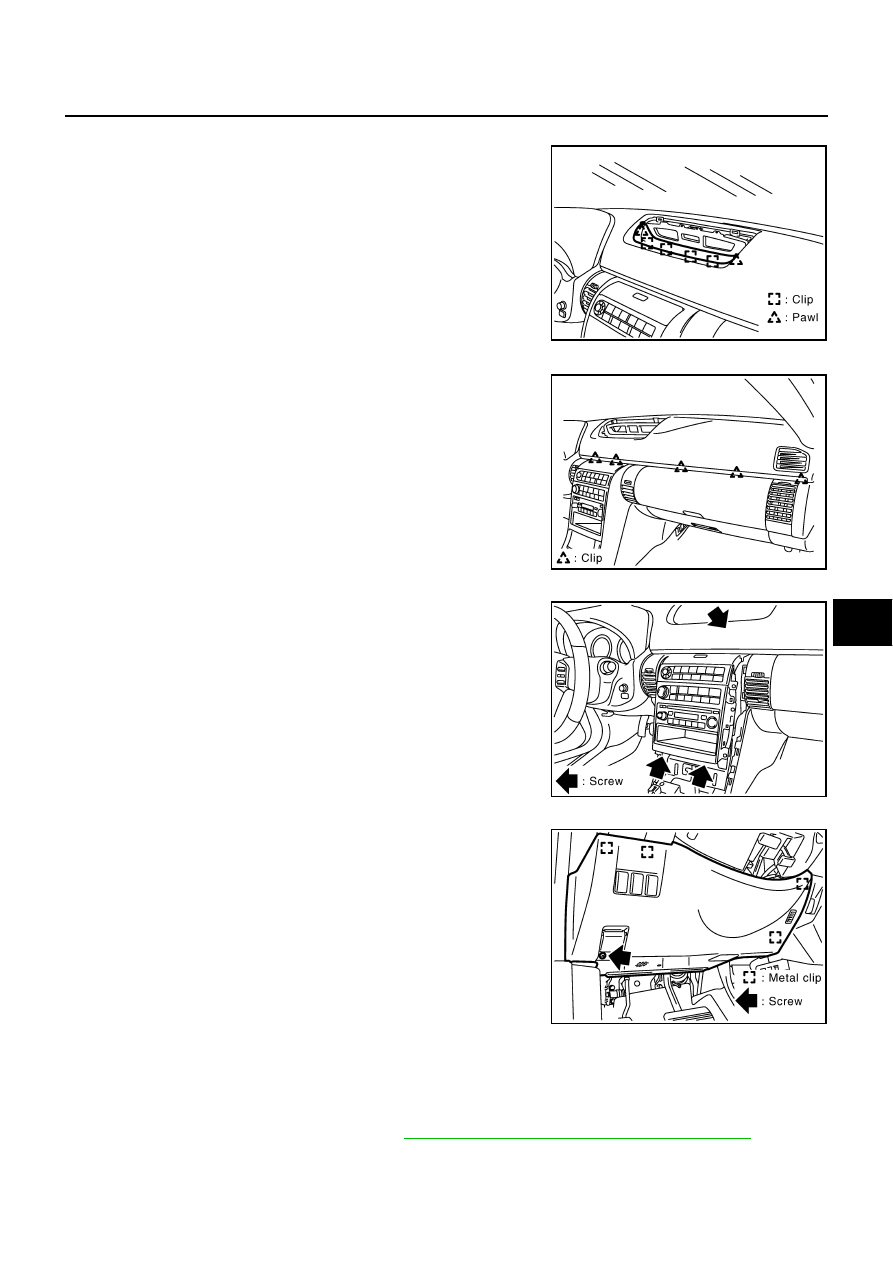

(G) Cluster Lid Finisher Lower

Disconnect pawls and clips, and remove cluster lid finisher lower.

(H) Instrument Finisher B

Disconnect clips, and remove instrument finisher B.

(I) Cluster Lid C Assembly

1.

Remove screws.

2.

Disconnect harness connector of display unit and audio unit,
and remove cluster lid C assembly.

(J) Instrument Driver Lower Panel

1.

Remove screws.

2.

Pull back to your side, disconnect metal clips and remove instru-
ment driver lower panel.

3.

Disconnect in-vehicle sensor and each electrical parts connec-
tors.

4.

Remove grommet, and remove hood lock cable.

(K) Steering Column Covers

1.

Remove screws and pawls and remove steering column cover front lower.

2.

Disconnect pawls, and remove upper and lower side of steering column covers.

(L) Lighting and Turn Signal Switch

Remove lighting and turn signal switch. Refer to

LT-91, "LIGHTING AND TURN SIGNAL SWITCH"

 .

PIIB2705E

PIIB2706E

PIIB2707E

PIIB2708E
