VEHICLE SECURITY (THEFT WARNING) SYSTEM

BL-199

C

D

E

F

G

H

J

K

L

M

A

B

BL

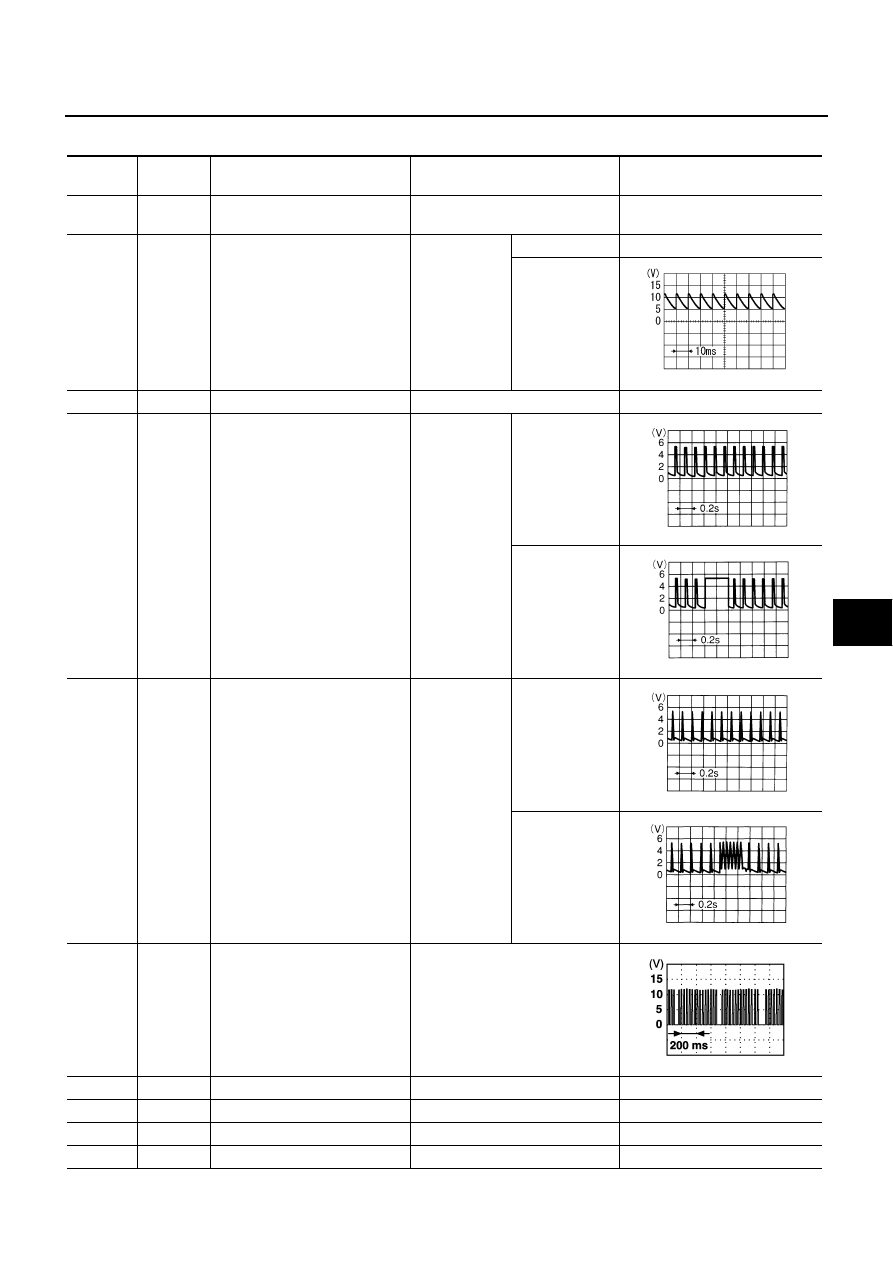

Terminals and Reference Value of BCM

NIS001IU

Terminal Wire

color

Item

Condition

Voltage (V)

(Approx.)

11

LG

Power supply (ACC)

Ignition switch (ACC or ON posi-
tion)

Battery voltage

12

P

Front door switch
(passenger side)

Passenger side
door

ON (door Open)

0

OFF (door
closed)

18*

B

sensor ground

—

0

19*

Y

Remote keyless entry receiver
power supply

Ignition switch
is removed
from key cylin-
der

Waiting state

Any operation
using keyfob

20*

L

Remote keyless entry receiver
signal

Ignition switch
is removed
from key cylin-
der

Waiting state

Any operation
using keyfob

22

Y

Power window serial link

Ignition switch ON or power win-
dow timer operating

23

G/OR

Security indicator lamp

Goes off

→

 Illuminates

Battery voltage

→

 0

39

L

CAN-H

—

—

40

P

CAN-L

—

—

42

GY

Battery power supply (fuse)

—

Battery voltage

SKIB3419J

OCC3881D

OCC3882D

OCC3879D

OCC3880D

PIIA2344J

BL-200

VEHICLE SECURITY (THEFT WARNING) SYSTEM

*: Without Intelligent Key

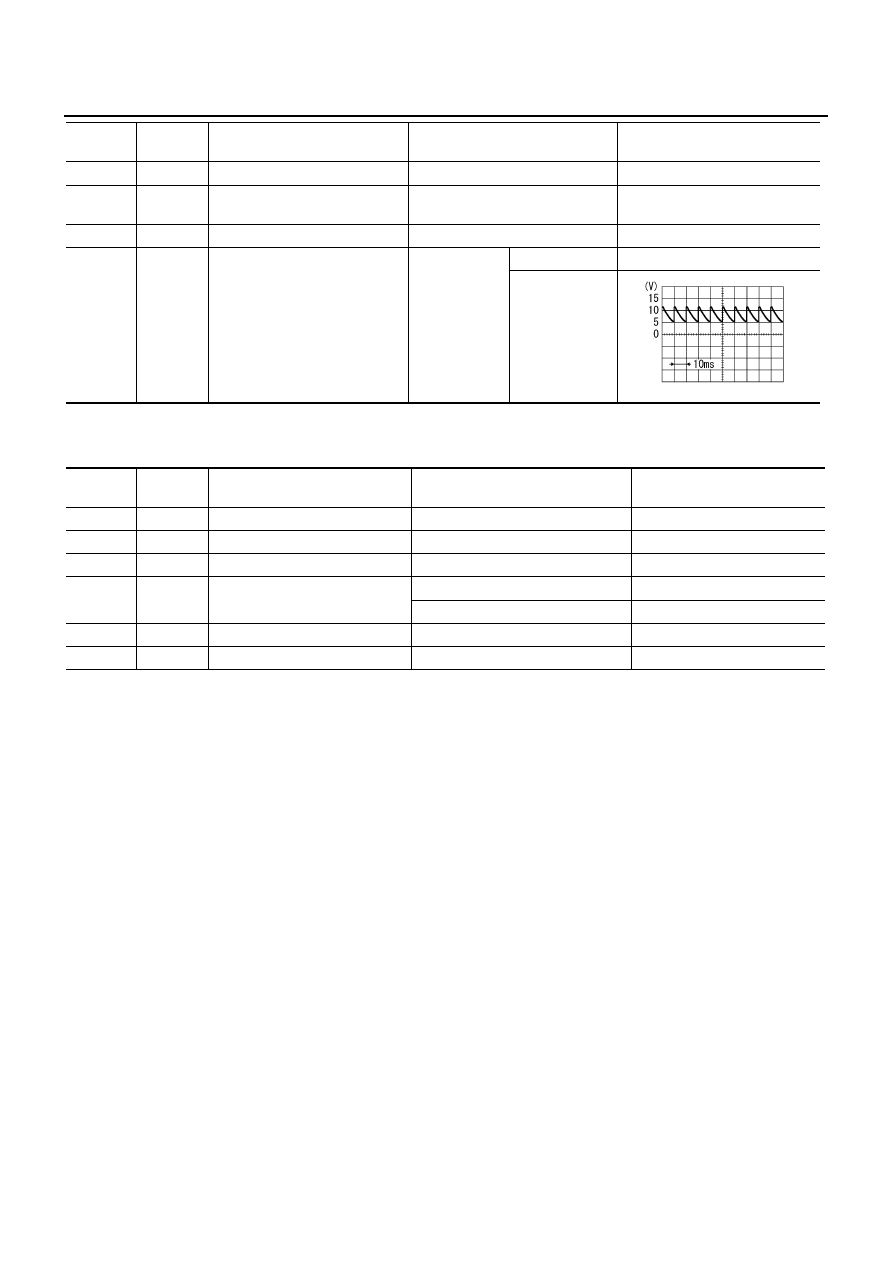

Terminals and Reference Value of IPDM E/R

NIS001IV

52

B

Ground

—

0

55

W/R

Battery power supply (fusible
link)

—

Battery voltage

57

R

Trunk room lamp switch signal

ON (Open)

→

 OFF (Closed)

0

→

 Battery voltage

62

Y

Driver side door switch

ON (Open)

→



OFF (Closed)

ON (door open)

0

OFF (door
closed)

Terminal Wire

color

Item

Condition

Voltage (V)

(Approx.)

SKIB3419J

Terminal Wire

color

Item

Condition

Voltage (V)

(Approx.)

38

B/R

Ground (power)

—

0

48

L

CAN-H

—

—

49

P

CAN-L

—

—

51

G/B

Horn relay control signal

Panic alarm is operating

0

Other than above

Battery voltage

56

LG/B

Hood switch signal

ON (Open)

→

 OFF (closed)

0

→

 Battery voltage

60

B/R

Ground (signal)

—

0

VEHICLE SECURITY (THEFT WARNING) SYSTEM

BL-201

C

D

E

F

G

H

J

K

L

M

A

B

BL

CONSULT-II Inspection Procedure

NIS001IW

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

CONSULT-LL START PROCEDURE

Refer to

GI-37, "CONSULT-II Start Procedure"

 .

CONSULT-II APPLICATION ITEMS
Work Support

Data Monitor

Active Test

BCM diagnosis

position

Inspection items and diagnosis mode

Description

THEFT ALM

DATA MONITOR

Displays the input data to BCM in real time basis.

ACTIVE TEST

Gives a drive signal  to a load to check the operation.

WORK SUPPORT

Changes setting of each function.

Test Item

Description

SECURITY ALARM SET

This mode is able to confirm and change security alarm ON-OFF setting.

THEFT ALM TRG

The switch which triggered vehicle security alarm is recorded. This mode is able to confirm and
erase the record of vehicle security alarm. The trigger data can be erased by touching “CLEAR”
on CONSULT-II screen.

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

ACC ON SW

Indicates [ON/OFF] condition of ignition switch in ACC position.

I-KEY LOCK

Indicates [ON/OFF] condition of lock signal from key fob.

I-KEY UNLOCK

Indicates [ON/OFF] condition of unlock signal from key fob.

I-KEY TRUNK

Indicates [ON/OFF] condition of trunk opener signal from key fob.

TRUNK OPNR SW

This is displayed even when it is not equipped.

TRUNK CYL SW

This is displayed even when it is not equipped.

TRUNK OPN MNTR

Indicates [ON/OFF] condition of trunk room lamp switch.

HOOD SW

Indicates [ON/OFF] condition of hood switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

DOOR SW-RR

This is displayed even when it is not equipped.

DOOR SW-RL

This is displayed even when it is not equipped.

BACK DOOR SW

This is displayed even when it is not equipped.

KEY CYL LK-SW

Indicates [ON/OFF] condition of lock signal from front door key cylinder switch.

KEY CYL UN-SW

Indicates [ON/OFF] condition of unlock signal from front door key cylinder switch.

CDL LOCK SW

Indicates [ON/OFF] condition of lock signal from door lock/unlock switch LH and RH.

CDL UNLOCK SW

Indicates [ON/OFF] condition of unlock signal from door lock/unlock switch LH and RH.

Test Item

Description

THEFT IND

This test is able to check security indicator lamp operation. The lamp will be turned on when “ON”
on CONSULT-II screen is touched.

VEHICLE SECURITY HORN

This test is able to check vehicle security horn operation. The horns will be activated for 0.5 sec-
onds after “ON” on CONSULT-II screen is touched.

HEADLAMP(HI)

This test is able to check vehicle security lamp operation. The headlamps will be activated for 0.5
seconds after “ON” on CONSULT-II screen is touched.

BL-202

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnosis

NIS001IX

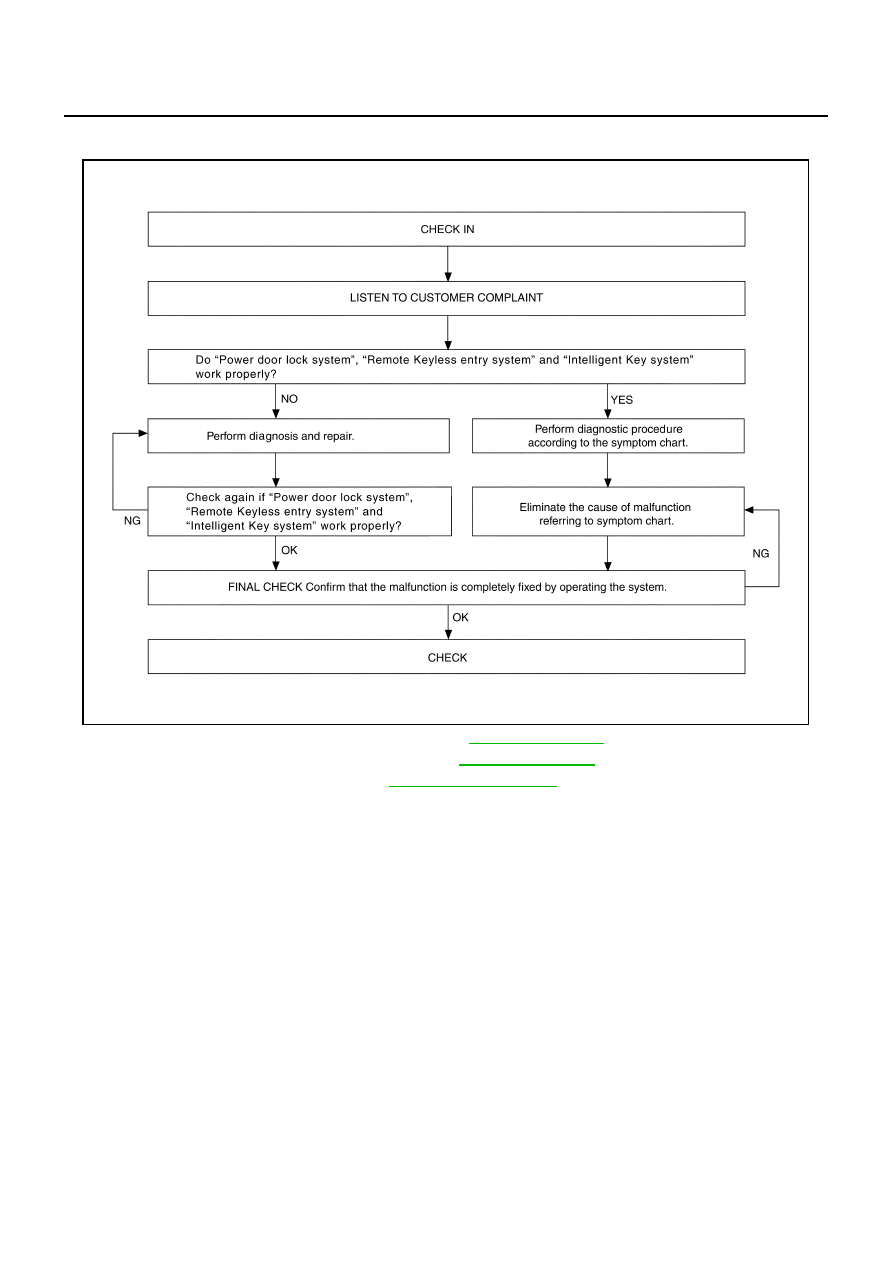

WORK FLOW

●

“POWER DOOR LOCK SYSTEM” Diagnosis; refer to

BL-36, "Work Flow"

 .

●

“REMOTE CONTROL SYSTEM” Diagnosis; refer to

BL-64, "Work Flow"

 .

●

“INTELLIGENT KEY SYSTEM” Diagnosis

BL-113, "WORK FLOW"

PIIB7415E
