POWER DOOR LOCK SYSTEM

BL-31

C

D

E

F

G

H

J

K

L

M

A

B

BL

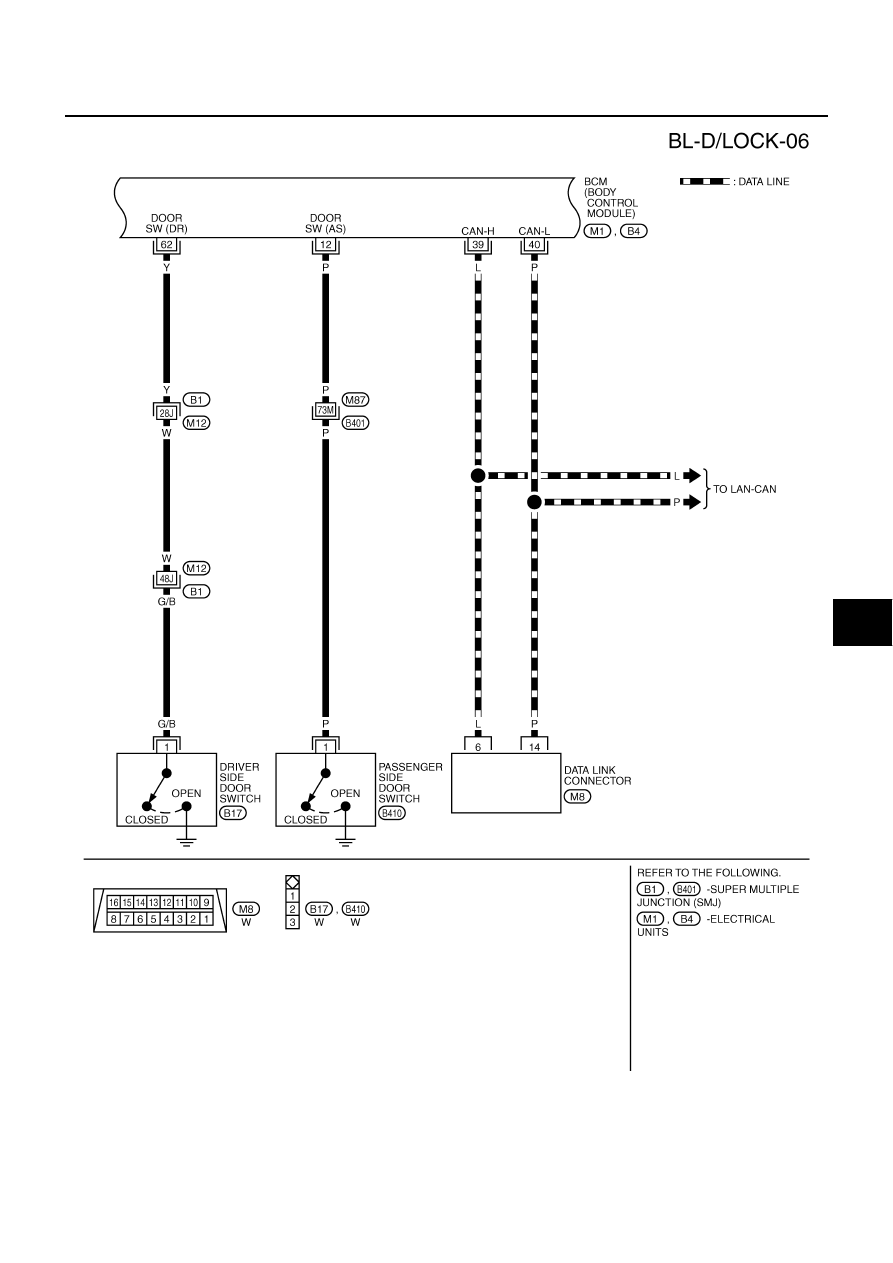

TIWM1463E

BL-32

POWER DOOR LOCK SYSTEM

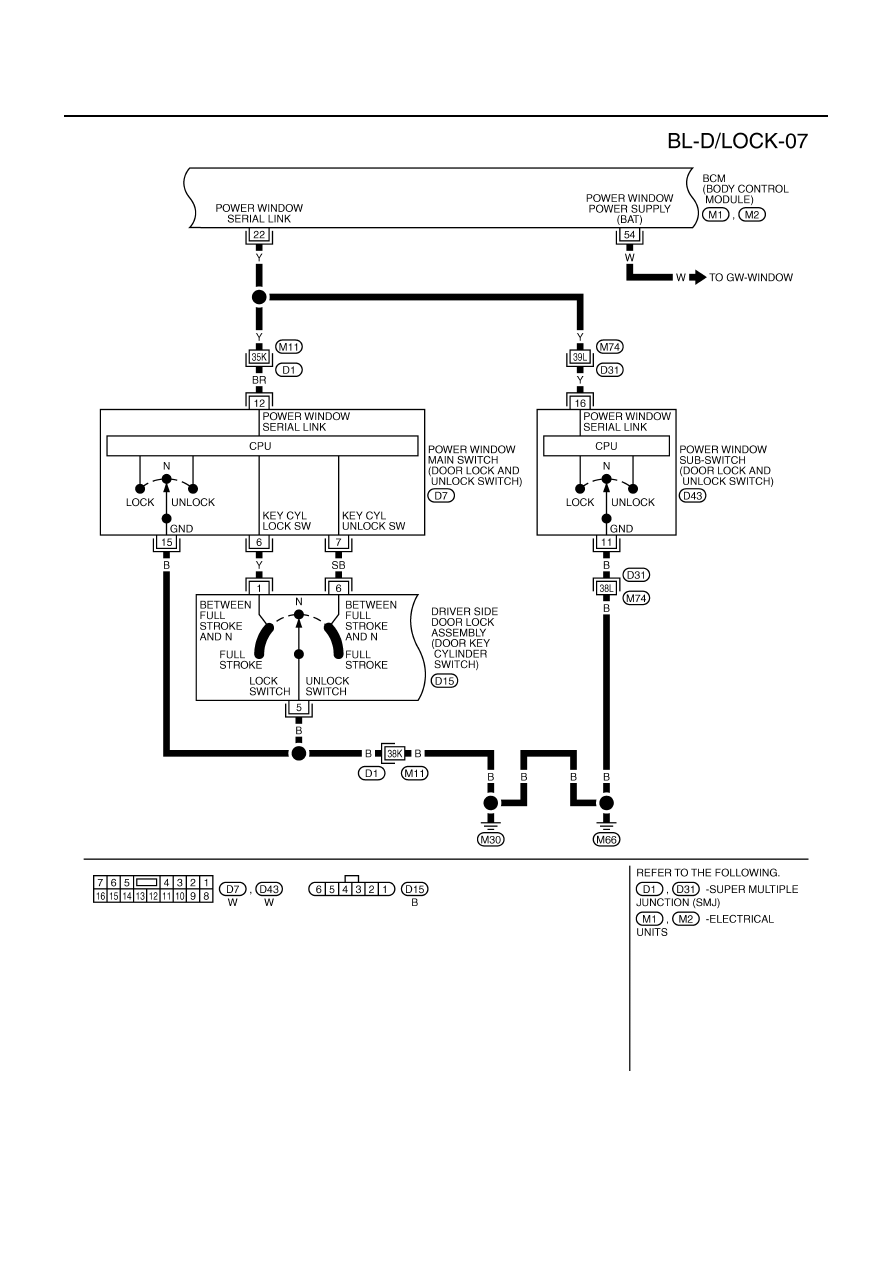

TIWM1464E

POWER DOOR LOCK SYSTEM

BL-33

C

D

E

F

G

H

J

K

L

M

A

B

BL

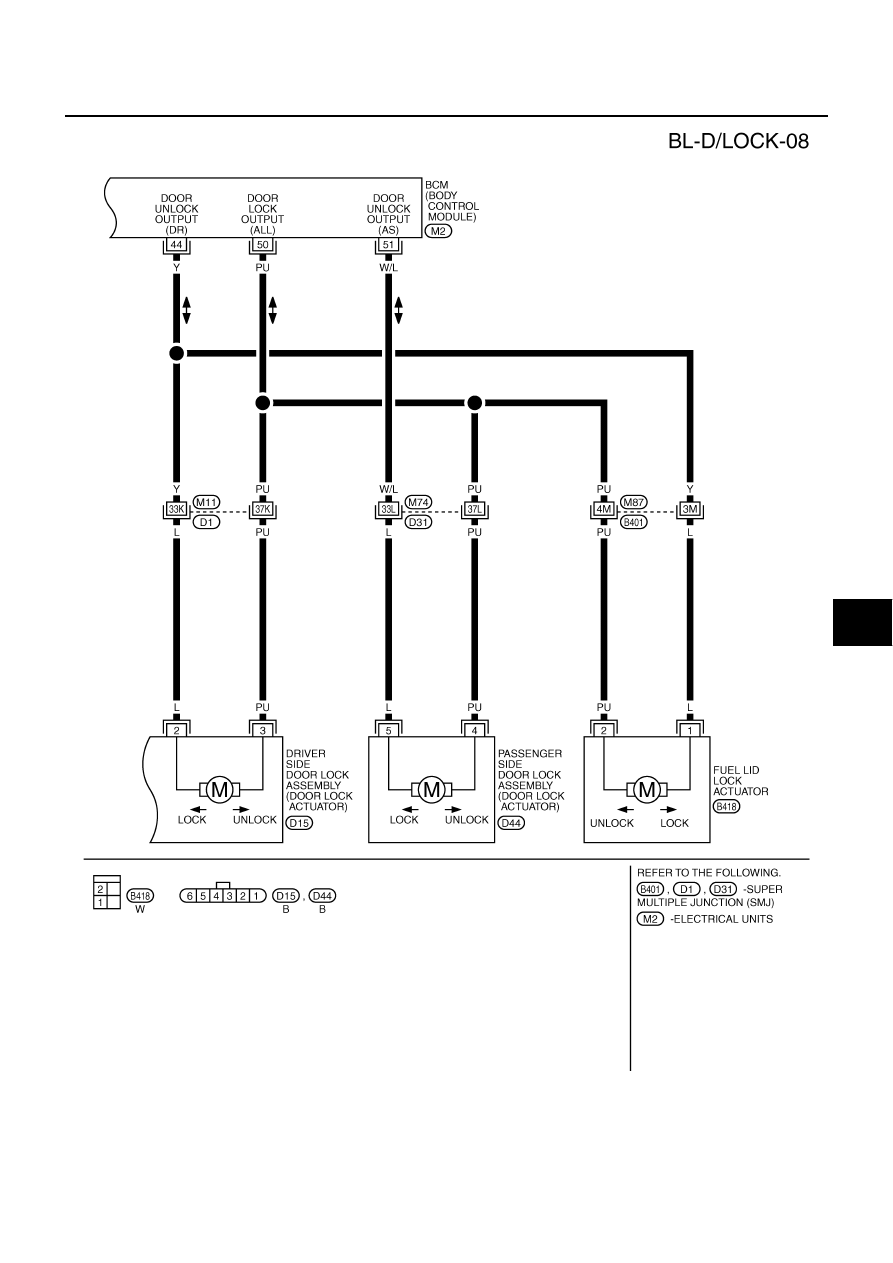

TIWM1465E

BL-34

POWER DOOR LOCK SYSTEM

Terminals and Reference Value for BCM

NIS000B7

Termi-

nal

Wire

color

Item

Signal

input/out-

put

Condition

Voltage [V]

(Approx.)

12

P

Passenger side door switch

Input

ON (door open)


0

OFF (door closed)

22

Y

Power window serial link


Input/Out-

put

Ignition switch ON or power win-
dow timer operates

37

B/P

Key switch

Input

ON (Key inserted in ignition key
cylinder)

→

 OFF (Key removed

from IGN key cylinder)

Battery voltage

→

 0

39

L

CAN-H

Input/Out-

put

—

—

40

P

CAN-L

Input/Out-

put

—

—

42

GY

Power source (fuse)

Input

—

Battery voltage

44

Y

Driver side door and fuel lid lock
actuator (unlock)

Output

Door lock / unlock switch
 (Free

→

 Unlock)

0

→

 Battery voltage

→

 0

50

PU

All door and fuel lid lock actua-
tor (lock)

Output

Door lock / unlock switch
 (Free

→

 Lock)

0

→

 Battery voltage

→

 0

51

W/L

Passenger side door lock actu-
ator (unlock)

Output

Door lock / unlock switch
 (Free

→

 Unlock)

0

→

 Battery voltage

→

 0

52

B

Ground

—

—

0

54

W

Power window power supply

Input

—

Battery voltage

55

W/R

Power source (Fusible link)

Input

—

Battery voltage

62

Y

Driver side door switch

Input

ON (door open)

0

OFF (door closed)

SKIB3419J

PIIA2344J

SKIB3419J
