NAVIGATION SYSTEM

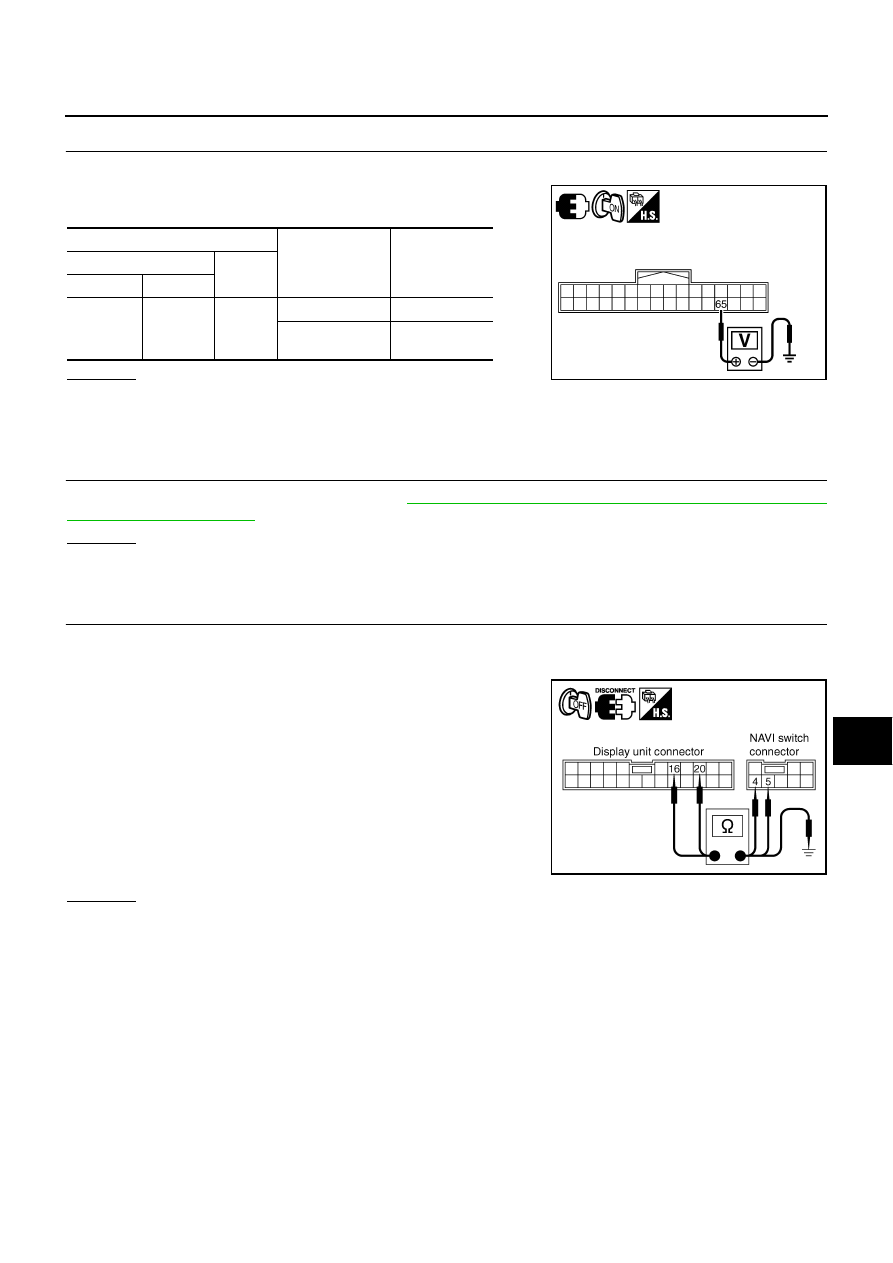

AV-71

C

D

E

F

G

H

I

J

L

M

A

B

AV

2.

CHECK REVERSE SIGNAL

1.

Shift the selector lever to R-position.

2.

Check voltage between NAVI control unit harness connector
and ground.

OK or NG

OK

>> Replace NAVI control unit.

NG

>> Harness for open or short between NAVI control unit and back-up lamp switch.

Navigation System Is Not Operated by NAVI Switch

NKS002G9

1.

CHECK POWER SUPPLY AND GROUND CIRCUIT (DISPLAY UNIT AND NAVI SWITCH)

Check power supply and ground circuit. Refer to

AV-67, "Power Supply and Ground Circuit Inspection for Dis-

play Unit and NAVI Switch"

 .

OK or NG

OK

>> GO TO 2.

NG

>> Repair malfunctioning parts.

2.

CHECK HARNESS (BETWEEN NAVI SWITCH AND DISPLAY UNIT)

1.

Turn ignition switch OFF.

2.

Disconnect display unit connector and NAVI switch connector.

3.

Check continuity between display unit harness connector M35
terminals 16, 20 and NAVI switch harness connector M37 termi-
nals 5, 4.

4.

Check continuity between display unit harness connector M35
terminals 16, 20 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness or connector.

Terminals

Selector lever

position

Voltage (V)

(+)

(–)

Connector

Terminal

M58

65

Ground

R-position

Battery voltage

Other than

R-position

Approx. 0 V

SKIB7265E

16 – 5

: Continuity should exist.

20 – 4

: Continuity should exist.

16 – Ground

: Continuity should exist.

20 – Ground

: Continuity should exist.

PKIB3847E

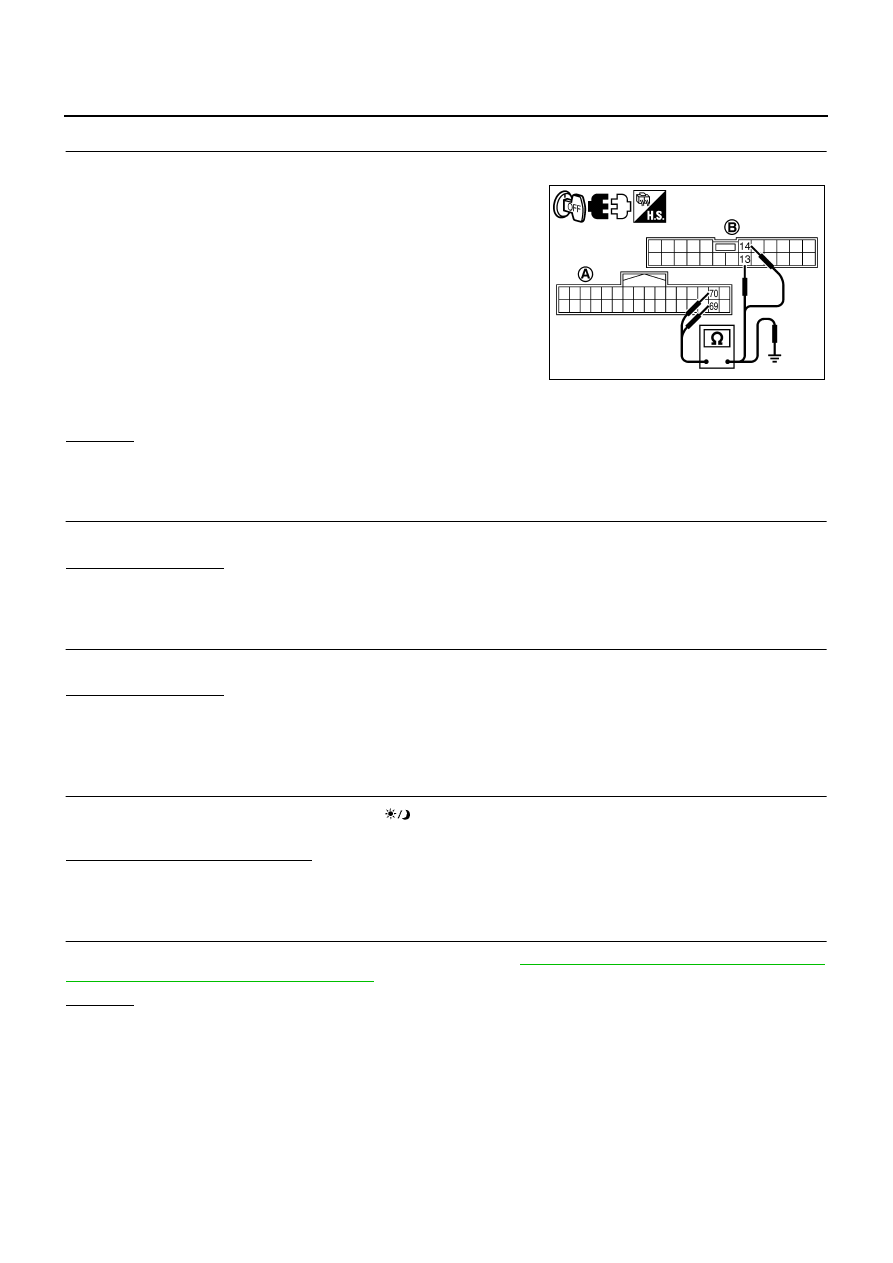

AV-72

NAVIGATION SYSTEM

3.

CHECK HARNESS (BETWEEN DISPLAY UNIT AND NAVI CONTROL UNIT)

1.

Disconnect NAVI control unit connector and display unit connector.

2.

Check continuity between NAVI control unit harness connector
(A) M58 terminals 69, 70 and display unit harness connector (B)
M35 terminals 14, 13.

3.

Check continuity between NAVI control unit harness connector
(A) M58 terminals 69, 70 and ground.

OK or NG

OK

>> GO TO 4.

NG

>> Repair harness or connector.

4.

CHECK NAVI SWITCH

Replace with normal NAVI switch and recheck the symptom.

Is the function normal?

YES

>> Replace with normal NAVI switch.

NO

>> GO TO 5.

5.

CHECK DISPLAY UNIT

Replace with normal display unit and recheck the symptom.

Is the function normal?

YES

>> Replace with normal display unit.

NO

>> Replace NAVI control unit.

Screen Is Not Shown

NKS002GA

1.

CHECK DISPLAY UNIT

Check if brightness of screen changes when “

” switch on NAVI switch is turned on after turning on ignition

switch.

Does brightness of screen change?

YES

>> GO TO 3.

NO

>> GO TO 2.

2.

CHECK DISPLAY UNIT POWER SUPPLY AND GROUND CIRCUIT

Check display unit power supply and ground circuit. Refer to

AV-67, "Power Supply and Ground Circuit

Inspection for Display Unit and NAVI Switch"

 .

OK or NG

OK

>> Replace display unit.

NG

>> Repair malfunctioning parts.

69 – 14

: Continuity should exist.

70 – 13

: Continuity should exist.

69 – Ground

: Continuity should exist.

70 – Ground

: Continuity should exist.

Continuity should not exist.

SKIB7267E

NAVIGATION SYSTEM

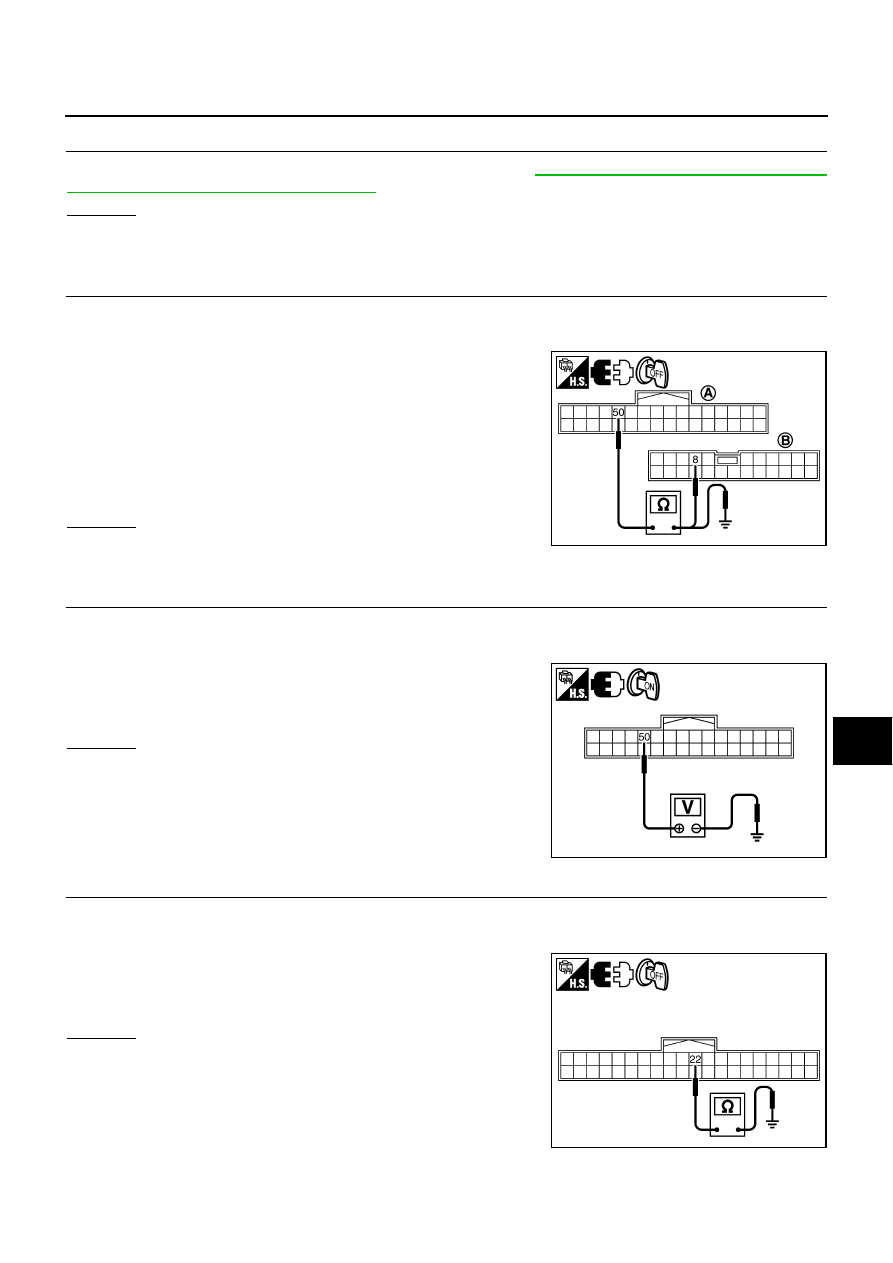

AV-73

C

D

E

F

G

H

I

J

L

M

A

B

AV

3.

CHECK NAVI CONTROL UNIT POWER SUPPLY AND GROUND CIRCUIT

Check NAVI control unit power supply and ground circuit. Refer to

AV-67, "Power Supply and Ground Circuit

Inspection for Display Unit and NAVI Switch"

 .

OK or NG

OK

>> GO TO 4.

NG

>> Repair malfunctioning parts.

4.

CHECK RGB (YS) SIGNAL

1.

Turn ignition switch OFF.

2.

Disconnect NAVI control unit connector and display unit connector.

3.

Check continuity between NAVI control unit harness connector
(A) M58 terminal 50 and display unit harness connector (B) M35
terminal 8.

4.

Check continuity between NAVI control unit harness connector
(A) M58 terminal 50 and ground.

OK or NG

OK

>> GO TO 5.

NG

>> Repair harness or connector.

5.

CHECK RGB AREA SIGNAL

1.

Connect NAVI control unit connector and display unit connector.

2.

Turn ignition switch ON.

3.

Check signal between NAVI control unit harness connector M58
terminals 50 and 49 with CONSULT-II or oscilloscope.

OK or NG

OK

>> GO TO 6.

NG

>> Replace NAVI control unit.

6.

CHECK LIMIT SWITCH SIGNAL

1.

Turn ignition switch OFF.

2.

Disconnect NAVI control unit connector and up and down unit (Display unit).

3.

Check continuity between NAVI control unit harness connector
M57 terminal 22 and ground.

OK or NG

OK

>> GO TO 7.

NG

>> Repair harness or connector.

50 – 8

: Continuity should exist.

50 – Ground

: Continuity should not exist.

SKIB7268E

50 – Ground

: Approx. 5 V

SKIB7269E

22 – Ground

: Continuity should not exist.

SKIB7270E

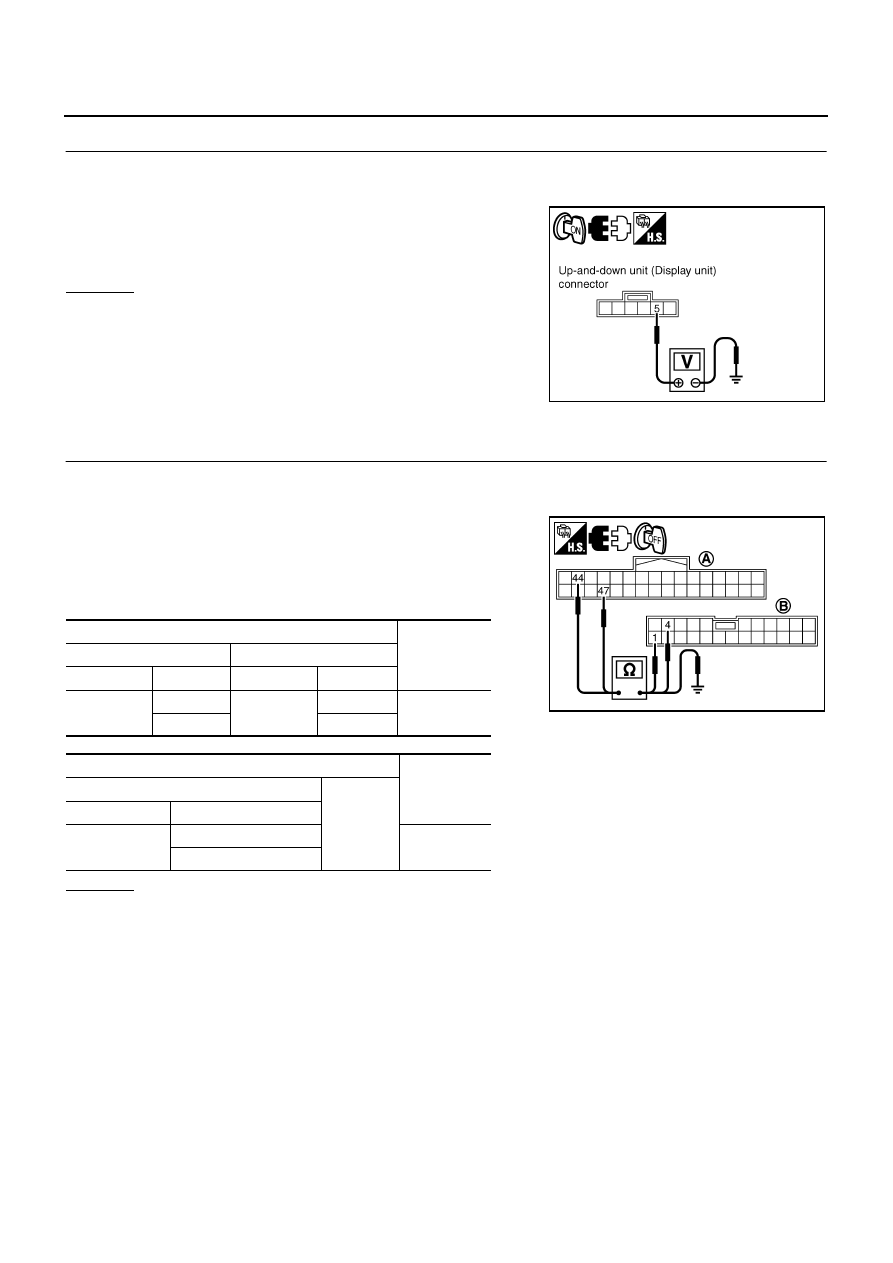

AV-74

NAVIGATION SYSTEM

7.

CHECK NAVI CONTROL UNIT INPUT SIGNAL

1.

Connect NAVI control unit connector.

2.

Turn ignition switch ON.

3.

Check voltage between up-and-down unit (display unit) harness
connector M95 terminal 5 and ground.

OK or NG

OK

>> Replace display unit.

NG

>> Replace NAVI control unit.

Color of RGB Image Is Not Proper (Bluish)

NKS002GB

1.

CHECK RGB HARNESS

1.

Turn ignition switch OFF.

2.

Disconnect NAVI control unit connector and display unit connector.

3.

Check continuity between NAVI control unit harness connector
(A) M58 and display unit harness connector (B) M35.

4.

Check continuity between NAVI control unit harness connector
(A) M58 and ground.

–

When the screen looks bluish

OK or NG

OK

>> GO TO 2.

NG

>> Repair harness or connector.

5 – Ground

: Approx. 5 V

PKIB5160E

Terminals

Continuity

NAVI control unit

Display unit

Connector

Terminal

Connector

Terminal

M58

44

M35

1

Yes

47

4

Terminals

Continuity

NAVI control unit

Ground

Connector

Terminal

M58

44

No

47

SKIB7271E
