INSTRUKCJA OBSŁUGI

Użytkowanie

Przeglądy i czynności obsługowe

Dane techniczne

Wszystkie informacje zawarte w  Instrukcji obsługi są aktualne na dzień jej wydania. Firma
Hyundai zastrzega sobie prawo do dokonywania zmian w dowolnym momencie, zgodnie z poli-
tyką ciągłego udoskonalania wytwarzanych pojazdów.

Instrukcja obsługi ma zastosowanie do wszystkich wersji tego modelu pojazdu, dlatego zawiera
opisy i objaśnienia wyposażenia standardowego oraz opcjonalnego. W Instrukcji mogą znajdować
się fragmenty, które nie dotyczą konkretnego egzemplarza pojazdu.

Pojazd jest wyposażony w urządzenie ogólnoeuropejskiego systemu wezwań alarmowych eCall. Wszelkie samodzielne lub nie-

dozwolone modyfikacje urządzenia systemu eCall, układów pojazdu lub ich podzespołów, montaż wyposażenia niezalecanego

przez producenta pojazdu i/lub montaż wyposażenia poza Autoryzowanymi Stacjami Obsługi (ASO) Hyundai może spowodować

nieprawidłowe działanie systemu eCall, a w konsekwencji błędne wezwania lub uszkodzenie urządzenia w pojeździe i niemożność

skorzystania z niego w razie wypadku lub potrzeby pomocy.
Może to stanowić zagrożenie zdrowia lub życia!

Nie modyfikować pojazdu. Modyfikacje mogą wpływać negatywnie na jego trwałość lub bezpieczeństwo jazdy. Wprowadzenie

modyfikacji może również stanowić naruszenie warunków gwarancji obejmującej pojazd. Ponadto dokonanie niektórych modyfi-

kacji może oznaczać naruszenie obowiązujących przepisów prawa.

Pojazd jest wyposażony w układ wtryskowy sterowany elektronicznie i inne podzespoły elektroniczne. Nieprawidłowe wykonanie

lub regulacja instalacji radiostacji nadawczo-odbiorczej (tzw. CB radia) albo telefonu komórkowego może wpływać negatywnie na

układy elektroniczne samochodu. W przypadku montażu tego typu urządzenia należy dokładnie przestrzegać Instrukcji dostarczo-

nej przez jego producenta lub zasięgnąć porady Autoryzowanej Stacji Obsługi (ASO) Hyundai. Przedstawi ona wytyczne wykonania

takiej instalacji i poinformuje o niezbędnych środkach ostrożności.



Instrukcja zawiera fragmenty zatytułowane „NIEBEZPIECZEŃSTWO”, „OSTRZEŻENIE”, „OSTROŻNIE”

i „UWAGA”. Znaczenie tych tytułów jest następujące:

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

ORAZ MOŻLIWOŚCI USZKODZENIA POJAZDU

Fragmenty zatytułowane „NIEBEZPIECZEŃSTWO”

przedstawiają sytuacje, w  których — w  przy­

padku zlekceważenia ostrzeżenia — występuje

poważne zagrożenie zdrowia lub życia.

    NIEBEZPIECZEŃSTWO

Fragmenty zatytułowane „OSTROŻNIE” przed­

stawiają sytuacje, w  których — w  przypadku

zlekceważenia ostrzeżenia — może dojść do

odniesienia lekkich lub umiarkowanych obrażeń.

    OSTROŻNIE

UWAGA

Fragmenty zatytułowane „UWAGA” przedsta­

wiają sytuacje, w  których — w  przypadku

zlekceważenia ostrzeżenia — może dojść do

uszkodzenia pojazdu.

Fragmenty zatytułowane „OSTRZEŻENIE” przed­

stawiają sytuacje, w  których — w  przypadku

zlekceważenia ostrzeżenia — może wystąpić

poważne zagrożenie zdrowia lub życia.

    OSTRZEŻENIE



1-8

Wstęp

Stosowanie paliw, smarów, olejów i pozostałych płynów eksploatacyjnych o parametrach innych niż wskazane przez firmę Hyundai

może spowodować poważne uszkodzenia silnika i/lub skrzyni biegów. Należy zawsze stosować wysokiej jakości paliwa, smary, oleje

i płyny eksploatacyjne, spełniające normy podane w rozdziale 2 Instrukcji.

   OSTROŻNIE

WSTĘP

Dziękujemy za zakup samochodu marki Hyundai. Witamy w  rosnącym gronie użytkowników naszych pojazdów i  gratulujemy wyboru!

Jesteśmy przekonani, że połączenie elegancji i najnowocześniejszych rozwiązań technicznych z niezawodnością pojazdów marki Hyundai

przyniesie Państwu wiele satysfakcji.
Instrukcja obsługi przedstawia zasady prawidłowej eksploatacji, wymogi bezpieczeństwa, harmonogramy przeglądów oraz inne wskazówki

dotyczące codziennego użytkowania samochodu. Przed rozpoczęciem jazdy należy dokładnie zapoznać się z Instrukcją, ponieważ może to

w znacznym stopniu przyczynić się do podniesienia satysfakcji z eksploatacji pojazdu.
Instrukcja obsługi zawiera ważne informacje dotyczące układów bezpieczeństwa oraz wyposażenia, ułatwiające wygodne i  bezpieczne

użytkowanie samochodu.
Zawiera również wytyczne dotyczące przeglądów okresowych i czynności obsługowych wpływających na bezpieczne użytkowanie pojazdu.

Zalecamy, by wszelkie czynności kontrolne i obsługowe wykonywała Autoryzowana Stacja Obsługi (ASO) Hyundai. Zapewnia ona najwyższy

poziom czynności kontrolnych i obsługowych oraz innych usług, koniecznych podczas eksploatacji samochodu.
Instrukcja obsługi stanowi integralną część Państwa pojazdu i powinna być dostępna dla jego użytkownika w dowolnym momencie. W przy-

padku odsprzedaży pojazdu Instrukcję obsługi należy przekazać nowemu Właścicielowi.

Zespół Hyundai

Copyright 2021 HYUNDAI Motor Company. Wszelkie prawa zastrzeżone. Żadnej części niniejszej Instrukcji nie wolno tłumaczyć, powielać ani

kopiować w całości, we fragmentach, pod żadną postacią ani w żaden inny sposób, czy to mechaniczny czy elektroniczny, włączając w to

wykonywanie fotokopii, nagrywanie i przechowywanie, bez uzyskania pisemnej zgody firmy HYUNDAI Motor Company.



1-9

Wstęp

1

SPOSÓB KORZYSTANIA

Z INSTRUKCJI

Fragmenty zatytułowane „OSTRZEŻENIE”

przedstawiają sytuacje, w  których —

w przypadku zlekceważenia ostrzeżenia

— może wystąpić poważne zagrożenie

zdrowia lub życia.

    OSTRZEŻENIE

Fragmenty zatytułowane „NIEBEZP

IE­

CZEŃSTWO” przedstawiają sytuacje,

w których — w przypadku zlekceważe­

nia ostrzeżenia — występuje poważne

zagrożenie zdrowia lub życia.

    NIEBEZPIECZEŃSTWO

Fragmenty zatytułowane „OSTROŻNIE”

przedstawiają sytuacje, w  których —

w przypadku zlekceważenia ostrzeżenia

— może dojść do odniesienia lekkich

lub umiarkowanych obrażeń.

   OSTROŻNIE

Dążymy do tego, by eksploatacja pojaz-

du sprawiała jak najwięcej satysfakcji.

Instrukcja obsługi może być w tym pomoc-

na. Dlatego zdecydowanie zalecamy uważ-

ną lekturę całej Instrukcji. Aby ograniczyć

ryzyko zagrożenia zdrowia lub życia, należy

uważnie przeczytać wszystkie fragmen-

ty zatytułowane „NIEBEZPIECZEŃSTWO”,

„OSTRZEŻENIE” i „OSTROŻNIE”.
Tekst uzupełniono ilustracjami, które uła-

twiają zrozumienie sposobu korzystania

z samochodu. Instrukcja przedstawia wypo-

sażenie pojazdu oraz ważne informacje

dotyczące bezpieczeństwa. Zawiera również

cenne porady dotyczące prawidłowej tech-

niki jazdy w różnych warunkach drogowych.
Na początku Instrukcji znajduje się ogólny

spis treści. Przy wyszukiwaniu konkret-

nych informacji zachęcamy do korzystania

z indeksu, znajdującego na końcu Instrukcji,

w  którym wszystkie hasła-tematy zostały

podane w porządku alfabetycznym.
Rozdziały: Instrukcja zawiera dziewięć roz-

działów oraz indeks. Na początku każdego

rozdziału znajduje się spis treści. Ułatwia

on sprawdzenie, czy dany rozdział zawiera

szukane informacje.

Najważniejsze jest bezpieczeństwo. Dlatego

Instrukcja podaje liczne środki ostrożności

oraz procedury obsługi. Zawiera również

ostrzeżenia o  potencjalnych zagrożeniach,

które mogą spowodować obrażenia ciała

lub uszkodzenie pojazdu.
Zagrożenia oraz instrukcje bezpiecznego

postępowania podano również na naklej-

kach w pojeździe.
Ostrzeżenia i wskazówki podane w Instrukcji

służą zapewnieniu bezpieczeństwa. Nie-

stosowanie się do nich może spowodować

poważne zagrożenie zdrowia lub życia.
Instrukcja zawiera fragmenty zatytułowane

„NIEBEZPIECZEŃSTWO”, „OSTRZEŻENIE”

i  „OSTROŻNIE”, wyróżnione dodatkowo

symbolem ostrzegawczym, oraz fragmenty

„UWAGA”.

 Ten symbol ostrzega o  możli-

wości odniesienia obrażeń. Aby

uniknąć zagrożenia zdrowia lub

życia, należy postępować zgod-

nie ze wskazówkami oznaczo-

nymi tym symbolem. Symbol

ostrzegawczy stosowany jest

zawsze w połączeniu z określe-

niem „NIEBEZPIECZEŃSTWO”,

„OSTRZEŻENIE” lub „OSTROŻ-

NIE”.

UWAGA

Fragmenty zatytułowane „UWAGA” przed­

stawiają sytuacje, w  których — w  przy­

padku zlekceważenia ostrzeżenia — może

dojść do uszkodzenia pojazdu.

WYTYCZNE DOTYCZĄCE BEZPIECZEŃSTWA

1-10

Wstęp

Silniki benzynowe

Benzyna bezołowiowa

Aby uzyskać optymalne osiągi samocho-

du, należy używać benzyny bezołowio-

wej o  liczbie oktanowej RON (Research

Octane Number — liczba oktanowa usta-

lona badawczo) 95 lub wyższej/wartości

przeciwstukowej AKI (Anti Knock Index) 91

lub wyższej. Można używać benzyny bezo-

łowiowej o liczbie oktanowej RON 91 ÷ 94/

wartości przeciwstukowej AKI 87 ÷ 90, lecz

może to spowodować wyczuwalne pogor-

szenie osiągów samochodu. Nie stosować

paliwa z dodatkiem metanolu.

Benzyna z domieszką alkoholu

Na niektórych rynkach, obok benzyny bez-

ołowiowej i/lub ołowiowej albo zamiast

nich, sprzedawana jest mieszanka benzyny

i  alkoholu etylowego, zwanego etanolem

lub alkoholem zbożowym albo mieszanka

benzyny i  alkoholu metylowego, zwanego

metanolem lub alkoholem drzewnym. Ten

rodzaj paliwa nazywany jest gazoholem.
Nie używać mieszanki benzyny i  metano-

lu. Mieszankę benzyny i  etanolu można

stosować tylko jeżeli zawartość etanolu

nie przekracza 10% (paliwo o  oznaczeniu

E10). Nieprzestrzeganie powyższego wymo-

gu może spowodować pogorszenie osiągów

pojazdu i  uszkodzenie układu paliwowego,

układu sterowania silnikiem oraz układu

kontroli emisji.

W razie wystąpienia jakichkolwiek objawów

nieprawidłowej pracy silnika należy prze-

rwać używanie mieszanki benzyny i alkoho-

lu (gazoholu).
Gwarancja producenta nie obejmuje usterek

samochodu lub jego niewystarczających

osiągów, jeżeli zostały spowodowane przez:
1. Gazohol zawierający więcej niż 10%

etanolu.

2. Benzynę lub gazohol zawierające meta-

nol.

3.  Benzynę ołowiową lub gazohol ołowiowy.

Domieszki do paliwa

Stosowanie domieszek do paliwa, takich

jak:



–

Domieszka silikonowa,



–

Domieszka manganowa,

WYMAGANIA DOTYCZĄCE PALIWA

•

Nie dolewać paliwa do zbiornika

po automatycznym wyłączeniu się

pistoletu paliwowego.

•

Aby nie dopuścić do rozlania pali­

wa zawsze sprawdzać, czy zakręt­

ka wlewu paliwa jest prawidłowo

dokręcona.

    OSTRZEŻENIE

NIGDY NIE UŻYWAĆ BENZYNY OŁO­

WIOWEJ! Nawet jednokrotne użycie

benzyny ołowiowej powoduje nieodwra­

calne uszkodzenie katalizatora, sond

lambda wchodzących w  skład układu

sterowania silnikiem oraz wpływa na

zwiększenie emisji szkodliwych skład­

ników spalin.
Nigdy nie wlewać do zbiornika pali­

wa żadnych środków do czyszczenia

układu paliwowego, poza środkami

zalecanymi przez producenta (szcze­

gółowe informacje można uzyskać

u Autoryzowanego Dealera Hyundai).

   OSTROŻNIE

Nigdy nie używać gazoholu zawierają­

cego metanol. W przypadku wystąpienia

jakichkolwiek objawów nieprawidłowej

pracy silnika należy zaprzestać używa­

nia gazoholu.

   OSTROŻNIE

1-11

Wstęp

1



–

Domieszka ferrocenowa (na bazie żela-

za),



–

Inne domieszki do paliwa na bazie metali,

może spowodować wypadanie zapłonów,

pogorszenie osiągów, gaśnięcie silnika,

uszkodzenie lub korozję katalizatora oraz

inne uszkodzenia wpływające negatywnie

na trwałość jednostki napędowej.

UWAGA

Gwarancja na nowy samochód nie obejmu­

je usterek układu paliwowego i problemów

z  osiągami, które zostały spowodowane

stosowaniem powyższych rodzajów paliw.

Używanie paliw z dodatkiem MTBE

(eter tert­butylowo­metylowy)

Hyundai zaleca unikanie paliw zawierają-

cych objętościowo więcej niż 15% MTBE

(eteru tert-butylowo-metylowego) o  zawar-

tości wagowej tlenu powyżej 2,7%.
Paliwo zawierające objętościowo więcej niż

15% MTBE (powyżej 2,7% tlenu wagowo)

może spowodować powstawanie korków

par paliwa w  przewodach układu paliwo-

wego, a  w  konsekwencji pogorszyć osiągi

samochodu lub utrudnić uruchamianie sil-

nika.

Nie używać metanolu

W tym samochodzie nie wolno używać paliw

zawierających metanol (alkohol drzewny).

Ten rodzaj paliwa może pogorszyć osiągi

samochodu i  uszkodzić układ paliwowy,

układ sterowania silnikiem oraz układ kon-

troli emisji.

Domieszki i dodatki do paliwa

Hyundai zaleca używanie benzyny bezoło-

wiowej o liczbie oktanowej RON (Research

Octane Number — liczba oktanowa usta-

lona badawczo) 95 lub wyższej/wartości

przeciwstukowej AKI (Anti Knock Index) 91

lub wyższej (w Europie).

Klienci, którzy nie używają regularnie ben-

zyn dobrej jakości z  odpowiednimi dodat-

kami i  mają problemy z  uruchamianiem

silnika lub obserwują, że silnik nie pracuje

prawidłowo, powinni wlewać do zbiornika

paliwa jedną butelkę domieszki zgodnie

z harmonogramem przeglądów okresowych

(patrz „Harmonogram przeglądów pojazdu

użytkowanego w  warunkach normalnych”

w rozdziale 9).
Właściwe domieszki oraz informacje na

temat sposobu ich używania są dostępne

w  Autoryzowanych Stacjach Obsługi (ASO)

Hyundai. Nie dodawać innych domieszek.

Użytkowanie samochodu za granicą

W  razie wyjazdu samochodem do innego

kraju należy:
•  Przestrzegać wszystkich przepisów doty-

czących rejestracji samochodu i  ubez-

pieczenia.

•  Upewnić się, że dostępne jest tam wła-

ściwe paliwo.

Gwarancja na nowy samochód nie

obejmuje usterek układu paliwowego

i  problemów z  osiągami, spowodowa­

nych używaniem paliwa zawierającego

metanol lub MTBE (eter tert­butylowo­

­metylowy) o stężeniu przekraczającym

objętościowo 15% (zawartości wagowej

tlenu powyżej 2,7%).

   OSTROŻNIE

1-12

Wstęp

MODYFIKACJE POJAZDU

•  Nie należy modyfikować pojazdu.

Modyfikacje mogą spowodować naru-

szenie obowiązujących przepisów i norm

czystości spalin, wpływać negatywnie na

osiągi pojazdu, jego trwałość i  bezpie-

czeństwo jazdy.
Ponadto gwarancja nie obejmuje usterek

ani nieprawidłowego działania pojazdu,

wynikających z jego modyfikacji.

•  Używanie nieautoryzowanych urządzeń

elektrycznych lub elektronicznych może

spowodować nieprawidłowe działanie

pojazdu, uszkodzenia instalacji elek-

trycznej, rozładowanie akumulatora,

a nawet pożar. Ze względów bezpieczeń-

stwa zaleca się nie używać nieautory-

zowanych urządzeń elektrycznych lub

elektronicznych.

•  Zużycie paliwa i osiągi silnika mogą

się zmieniać podczas okresu dociera-

nia pojazdu i stabilizują się po około

6000 km. Podczas docierania silnik

może zużywać więcej oleju.

Firma Hyundai promuje ochronę środowi-

ska. Dlatego umożliwia zwrot wycofane-

go z  użytkowania pojazdu marki Hyundai,

zgodnie z dyrektywą europejską w sprawie

pojazdów wycofanych z eksploatacji.

Szczegółowe informacje na ten temat

można uzyskać na stronie internetowej

HYUNDAI:

http://www.hyundai.pl

.

DOCIERANIE POJAZDU

Należy pamiętać, że zastosowanie się do

poniższych prostych zaleceń w ciągu pierw-

szego 1000 km przebiegu może podnieść

późniejsze osiągi pojazdu, zmniejszyć zuży-

cie paliwa oraz zwiększyć trwałość podze-

społów.
•  Nie zwiększać nadmiernie prędkości

obrotowej silnika.

•  Podczas jazdy utrzymywać pręd-

kość obrotową silnika w  zakresie

2000 ÷ 4000 obr./min.

•  Nie utrzymywać przez dłuższy czas nie-

zmiennej prędkości obrotowej silnika

— ani wysokiej, ani niskiej. Prawidłowe

dotarcie silnika wymaga zmian prędko-

ści obrotowej.

•  Aby zapewnić prawidłowe „ułożenie się”

hamulców, unikać ostrego hamowania

— z wyjątkiem sytuacji awaryjnych.

•  Ponadto przez pierwsze 2000 km prze-

biegu nie holować przyczepy.

•  Zużycie paliwa i osiągi silnika mogą

się zmieniać podczas okresu dociera-

nia pojazdu i stabilizują się po około

6000 km. Podczas docierania silnik

może zużywać więcej oleju.

ZWROT POJAZDÓW

WYCOFANYCH

Z UŻYTKOWANIA

2-2

Prezentacja ogólna pojazdu

WYGLĄD ZEWNĘTRZNY (I)

Rzeczywisty wygląd wyposażenia opisanego na tej stronie

może nieznacznie odbiegać od pokazanego na ilustracji.

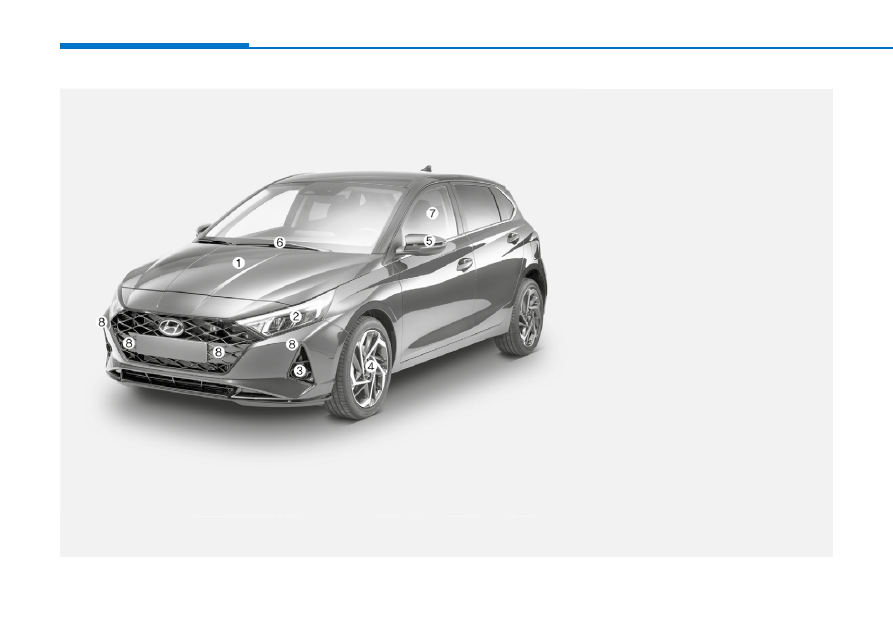

OBC3010001

  Widok z przodu



• Wersja 5-drzwiowa

1.  Maska silnika

5-37

2.  Światła przednie

9-65

3.  Światła przeciwmgielne przednie

9-69

4.  Opony i obręcze kół

9-36

5.  Lusterka zewnętrzne

5-24

6.  Wycieraczki szyby czołowej

9-30

7. Szyby

5-28

8.  Czujniki ultradźwiękowe przednie  7-128/7-141

2-3

Pr

ez

ent
acja o

gólna pojazdu

2

WYGLĄD ZEWNĘTRZNY (II)

Rzeczywisty wygląd wyposażenia opisanego na tej stronie

może nieznacznie odbiegać od pokazanego na ilustracji.

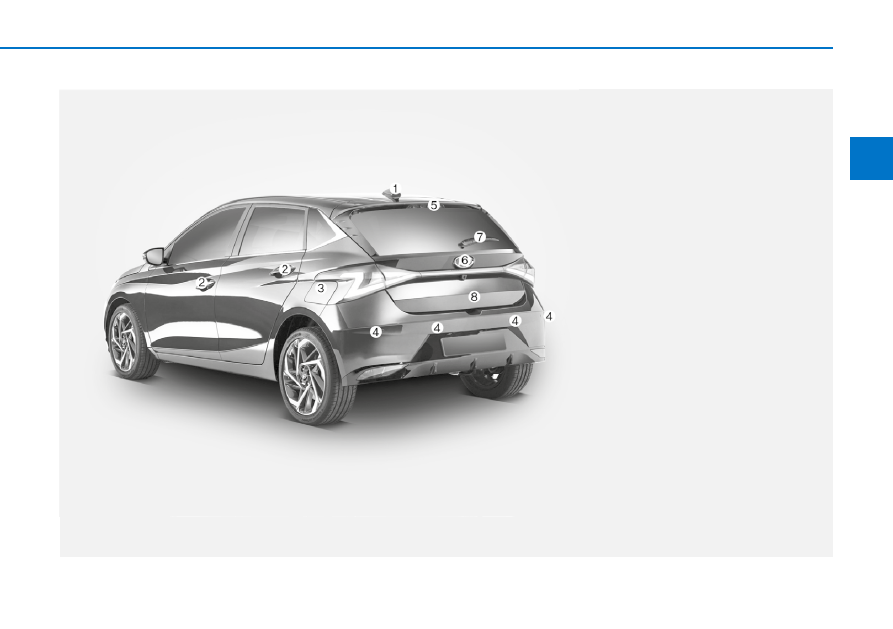

OBC3010002

  Widok z tyłu



• Wersja 5-drzwiowa

1. Antena

5-94

2. Drzwi

5-13

3.  Pokrywa wlewu paliwa

5-41

4.  Czujniki ultradźwiękowe tylne

7-125/7-128

5.  Dodatkowe światło stopu

9-83

6.  Kamera tylna*

7-105/7-133

7.  Wycieraczka* szyby tylnej

9-31

8.  Klapa bagażnika

5-38

2-4

Prezentacja ogólna pojazdu

Rzeczywisty wygląd wyposażenia opisanego na tej stronie

może nieznacznie odbiegać od pokazanego na ilustracji.

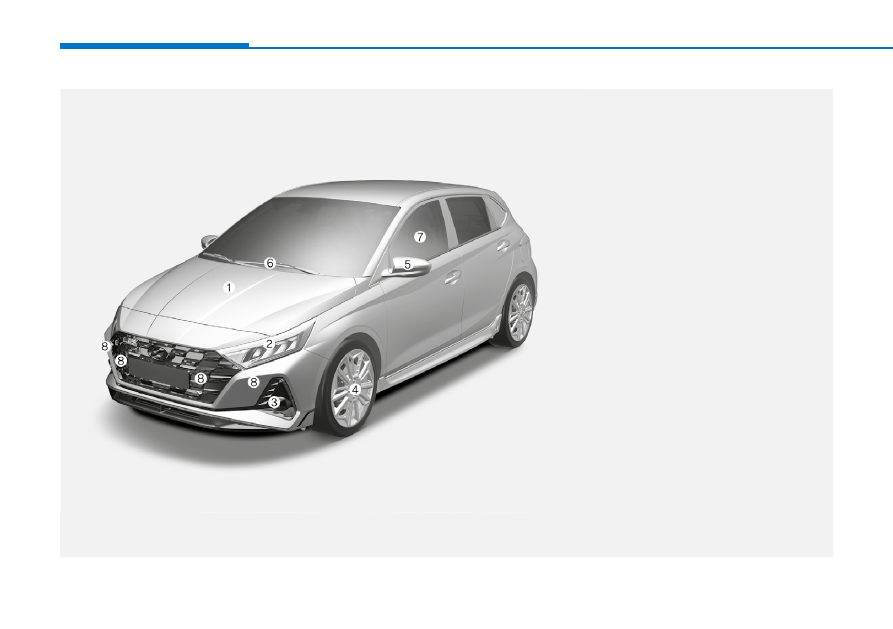

OBC3TN011001

  Widok z przodu



• Wersja N-line

1.  Maska silnika

5-37

2.  Światła przednie

9-65

3.  Światła przeciwmgielne przednie

9-69

4.  Opony i obręcze kół

9-36

5.  Lusterka zewnętrzne

5-24

6.  Wycieraczki szyby czołowej

9-30

7. Szyby

5-28

8.  Czujniki ultradźwiękowe przednie  7-128/7-141

2-5

Pr

ez

ent
acja o

gólna pojazdu

2

Rzeczywisty wygląd wyposażenia opisanego na tej stronie

może nieznacznie odbiegać od pokazanego na ilustracji.

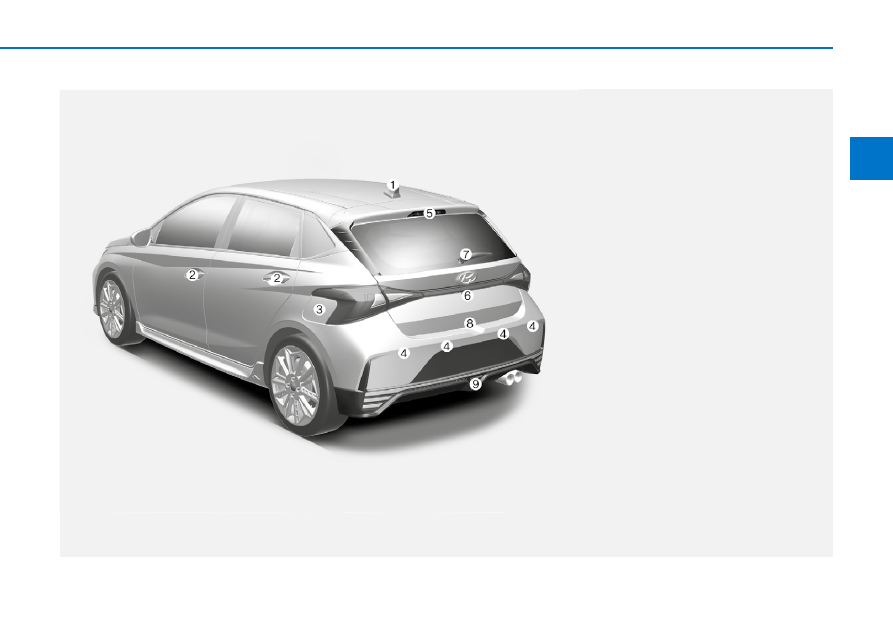

OBC3TN011002

  Widok z tyłu



• Wersja N-line

1. Antena

5-94

2. Drzwi

5-13

3.  Pokrywa wlewu paliwa

5-41

4.  Czujniki ultradźwiękowe tylne

7-125/7-128

5.  Dodatkowe światło stopu

9-83

6.  Kamera tylna*

7-105/7-133

7.  Wycieraczka* szyby tylnej

9-31

8.  Klapa bagażnika

5-38

2-6

Prezentacja ogólna pojazdu

Rzeczywisty wygląd wyposażenia opisanego na tej stronie

może nieznacznie odbiegać od pokazanego na ilustracji.

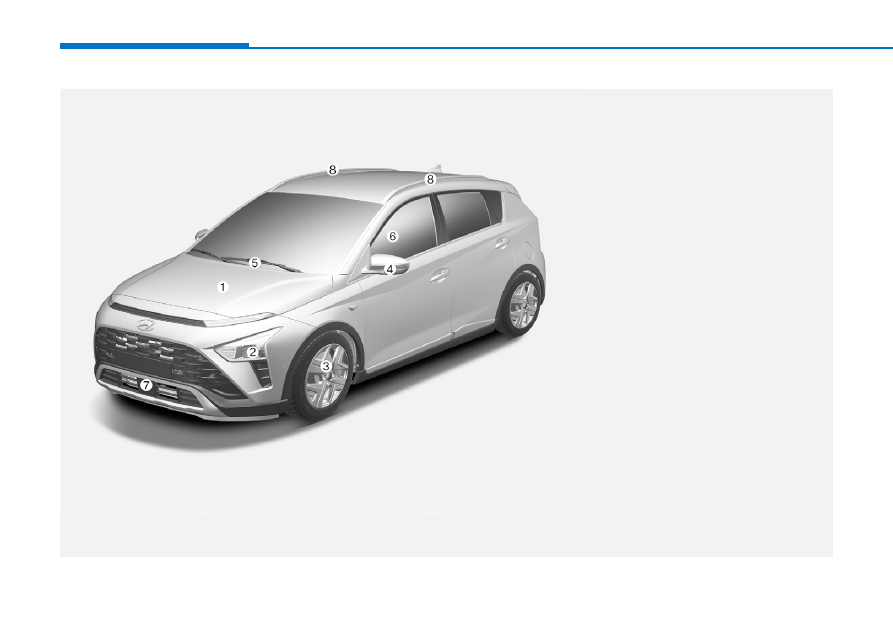

OBC3V011001

  Widok z przodu



• Wersja CUV

1.  Maska silnika

5-37

2.  Światła przednie

9-65

3.  Światła przeciwmgielne przednie

9-69

4.  Opony i obręcze kół

9-36

5.  Lusterka zewnętrzne

5-24

6.  Wycieraczki szyby czołowej

9-30

7. Szyby

5-28

8.  Czujniki ultradźwiękowe przednie  7-128/7-141

















Content      ..      1       2         ..





///////////////////////////////////////
