3-30

Удобные компоненты для транспортного средства

Не включайте звуковой сигнал
при помощи сильных ударов, не
бейте по зоне включения
звукового сигнала кулаком. Не
используйте для этого острые
предметы.

К СВЕДЕНИЮ

3-31

У

добные к

омпоненты для транспор

тног

о сре

дств

а

3

ЗЕРКАЛА

Внутреннее зеркало заднего
вида

Перед началом движения
транспортного средства зеркало
следует отрегулировать так, чтобы
вид через заднее окно был в
центре.

Для очистки зеркала следует
использовать смоченное
очистителем для стекол
бумажное полотенце или
аналогичный материал. Не
следует распылять очиститель
для стекол непосредственно на
зеркало, так как при этом
жидкость может попасть внутрь
корпуса зеркала.

К СВЕДЕНИЮ

Убедиться в отсутствии
препятствий вдоль зрительной
оси. Не следует располагать
какие-либо предметы на задних
сиденьях, в багажнике или на
подголовниках задних сидений,
если при этом будет нарушена
обзорность через заднее окно.

ОСТОРОЖНО

Для предотвращения
серьезных травм в случае
аварии или при раскрытии
подушки безопасности не
допускается модифицировать
зеркало заднего вида или
устанавливать панорамное
зеркало.

ОСТОРОЖНО

НЕДОПУСТИМО регулировать
зеркало во время движения.
Это может привести к потере
управления транспортным
средством и стать причиной
аварии.

ОСТОРОЖНО

3-32

Удобные компоненты для транспортного средства

Дневной/ночной режим
работы зеркала заднего вида
(при наличии)

Регулировку положения зеркала
заднего вида необходимо
производить перед началом
движения и когда рычажок
переключения дневного/ночного
режима работы находится в
положении для дневного режима.
Потяните этот рычажок на себя
для ослабления ослепляющего
действия фар идущих сзади
автомобилей во время езды
ночью.

Помните, что в ночном режиме
работы зеркала заднего вида
происходит определенная
потеря четкости изображения.

Электрохромное зеркало
(при наличии)
В ночное время или в условиях
недостаточной освещенности
электрическим зеркалом
заднего вида автоматически
контролируются яркий свет от фар
следующих сзади транспортных
средств.
При работающем двигателе
наличие яркого света
контролируется встроенным в
зеркало заднего вида датчиком.
Датчиком определяется уровень
освещенности вокруг
транспортного средства и
производится автоматическая
корректировка, в зависимости от
яркости света от следующего
сзади транспортного средства.
При переключении селектора в
положение R (задний ход) зеркало
автоматически переключается на
самую яркую настройку, чтобы
обеспечить водителю
оптимальную видимость сзади.

OTL045013

День

Ночь

3-33

У

добные к

омпоненты для транспор

тног

о сре

дств

а

3

Управление электрохромическим
зеркалом заднего вида:

• Нажмите кнопку ON/OFF (1) для

выключения функции авто-
матического затемнения.
Индикатор на зеркале погаснет.
Нажать кнопку ON/OFF (1) для
включения функции
автоматического затемнения.
Загорится индикатор на зеркале.

• По умолчанию зеркало находится

в положении ВКЛ при каждом
включении переключателя
зажигания или кнопки
пуска/останова двигателя.

Электрохромическое
зеркало заднего вида (ECM),
оснащенное компасом
(при наличии)

1. Кнопка управления функциями
2. Светодиод состояния
3. Датчик освещенности
4. Дисплей

Система автоматического
затемнения зеркала заднего вида
автоматически следит за яркостью
света фар идущего позади
транспортного средства, если она
была включена путем нажатия и
удерживания кнопки (1) более 3 с
и менее 6 с. Она выключается
путем повторного нажатия и
удерживания кнопки (1) более 3 с
и менее 6 с.

OTLE045009

И

И

И

И

н

н

н

н

д

д

д

д

и

и

и

и

к

к

к

к

а

а

а

а

т

т

т

т

о

о

о

о

p

p

p

p

Д

Д

Д

Д

а

а

а

а

т

т

т

т

ч

ч

ч

ч

и

и

и

и

к

к

к

к

З

З

З

З

а

а

а

а

д

д

д

д

н

н

н

н

и

и

и

и

й

й

й

й





в

в

в

в

и

и

и

и

д

д

д

д

OTLE045015

3-34

Удобные компоненты для транспортного средства

1. Включение функции компаса

Нажмите и отпустите кнопку, после
чего на дисплее будет
отображаться положение
автомобиля относительно сторон
света. Если нажать и отпустить
кнопку еще раз, данная функция
будет отключена.

Обозначение сторон света:
- E : Восток
- W : Запад
- S : Юг
- N : Север
Пример) NE: Северо-восток

2. Процедура калибровки

Нажмите на кнопку и удерживайте
ее дольше 6, но меньше 9 секунд.
После очистки памяти компаса на
дисплее появится буква "С".

- Двигайтесь на автомобиле по

кругу на скорости меньше 8 км/ч
до тех пор, пока на зеркале не
начнет отображаться
направление авто- мобиля.

- Двигаться по кругу можно как по

часовой стрелке, так и против
часовой стрелки. Если
калибровка компаса пройдет
успешно, на дисплее будет
отображаться направление
автомобиля.

- Двигайтесь по кругу до тех пор,

пока на дисплее не начнет
отображаться направление.

3. Задание зоны компаса

1. Найдите на карте зон свое

текущее положение и
соответствующий ему номер
зоны девиации.

B520C01JM

Европа

B520C05JM

Африка

3-35

У

добные к

омпоненты для транспор

тног

о сре

дств

а

3

2. Нажмите на кнопку и

удерживайте ее дольше 3, но
меньше 6 секунд. На дисплее
появится номер текущей зоны.

3. Нажимайте на кнопку до тех пор,

пока на дисплее не появится
номер нужной Вам зоны.
Отпустив кнопку, подождите
несколько секунд: на дисплее
должно появиться направление
по компасу.

B520C03JM

Азия

B520C04JM

Южная Америка

1. Не устанавливайте на крышу

багажники для лыж, антенны
и т.п., крепящиеся с
помощью магнита, так как
они могут помешать работе
компаса.

2. Если вскоре после

завершения регулировки
компас перестанет работать
правильно, рекомендуем
обратиться к
авторизованному дилеру
HYUNDAI для проверки
системы.

3. Компас может  показывать

неправильное направление
в туннелях и при движении
вниз или вверх по крутому
склону. (Компас снова
начнет показывать
правильное направление,
как только автомобиль
выедет в место, в котором
магнитное поле земли более
стабильно.)

(Продолжение)

ВНИМАНИЕ

3-36

Удобные компоненты для транспортного средства

Наружное зеркало заднего
вида

Перед началом движения
отрегулируйте угол наклона
зеркала.
На автомобиле с обеих сторон
установлены наружные зеркала
заднего вида.
Зеркало можно отрегулировать
дистанционно при помощи
переключателя дистанционного
управления.
Корпус зеркала можно складывать
для предотвращения повреждения
во время обработке на
автоматической мойке или при
движении по узким улицам.

(Продолжение)
4. Для очистки зеркала

используйте бумажные
салфетки или аналогичный
материал, смоченный в
жидкости для чистки стекол.
Не распыляйте жидкость на
само зеркало, так как она
может

попасть внутрь

корпуса зеркала.

OTL045018

•

Правое зеркало заднего
вида имеет выпуклую
поверхность. Для
некоторых стран левое
наружное зеркало заднего
вида также выполняется
выпуклым. Предметы в
таком зеркале кажутся
находящимися дальше, чем
они есть на самом деле.

•

Перед перестроением
необходимо посмотреть
назад через внутреннее
зеркало заднего вида или
повернув голову, чтобы
оценить дистанцию до
следующего сзади
транспортного средства.

ОСТОРОЖНО

3-37

У

добные к

омпоненты для транспор

тног

о сре

дств

а

3

Регулировка зеркал заднего вида:
1.

Нажмите кнопку L

(левая

сторона или R (правая сторона)
(1), чтобы выбрать зеркало
заднего вида для регулировки.

2. Используйте регулятор зеркал

(2) для перемещения зеркала
вверх, вниз, влево или вправо.

3. После выполнения регулировки

переведите кнопку в
нейтральное (центральное)
положение для предотвра

-

щения непреднамеренного
изменения положения.

•

Не следует соскабливать лед
с зеркала, при этом может
быть повреждена
поверхность стекла.

•

Если зеркало примерзло, не
следует пытаться его
отрегулировать с
применением силы. Для
оттаивания рекомендуется
использовать спрей
антиоблединитель (не
антифриз для системы
охлаждения) смоченную
горячей водой мягкую ткань.
Также можно поместить
транспортное средство в
теплое помещение.

ВНИМАНИЕ

Не регулируйте положение
наружных зеркал заднего
вида и не складывайте их во
время движения автомобиля.
Это может привести к потере
управления транспортным
средством и стать причиной
аварии.

ОСТОРОЖНО

OTL045069

3-38

Удобные компоненты для транспортного средства

• Зеркало прекращает переме-

щаться при достижении
крайнего положения, но
электропривод продолжает
работать, пока переключатель
остается нажатым. Не
удерживайте переключатель в
нажатом состоянии дольше,
чем это необходимо,
поскольку  это может привести
к повреждению электро

-

двигателя.

• Недопустимо регулировать

положение наружных зеркал
заднего вида рукой, при этом
может

быть поврежден

электродвигатель.

Складывание наружного

Зеркало с ручным механизмом
складывания

Чтобы сложить наружное зеркало
заднего вида, возьмитесь за его
корпус и потяните назад.

С электрическим приводом
(при наличии)

Влево: зеркало раскладывается.
Вправо: зеркало складывается.
Центральное положение
(АВТОМ.):
зеркала будут автоматически
складываться и раскладываться
следующим образом:
• Без системы электронных

ключей
- Зеркало будет складываться и

раскладываться при блокировке
или разблокировании дверей
пультом дистанционного
управления. (при наличии)

К СВЕДЕНИЮ

OTL045019

OTL045020

3-39

У

добные к

омпоненты для транспор

тног

о сре

дств

а

3

• С системой электронных ключей

- Зеркала будут складываться и

раскладываться при блокировке
или разблокировании дверей
электронным ключом.

- Зеркала будут складываться и

раскладываться при блокировке
или разблокировании дверей
кнопкой на внешней ручке
двери.

-

При выборе параметра
«Удобство

→

→

Приветствие

зеркалами/светом» в
пользовательских настройках
на ЖК-дисплее зеркала
раскроются при приближении
водителя к автомобилю (при
закрытых и заблокированных
дверях), если он имеет при себе
электронный ключ. (при
наличии)

Управление электрическим
наружным зеркалом заднего
вида работает даже при LOCK
/OFF (блокировка/выключено)
переключателе зажигания.
Однако для предотвращения
нежелательного разряда АКБ не
регулируйте зеркала дольше,
чем это необходимо, при
выключенном двигателе.

Недопустимо складывание
наружных зеркал заднего вида
рукой. При этом может быть
поврежден механизм привода.

К СВЕДЕНИЮ

К СВЕДЕНИЮ

3-40

Удобные компоненты для транспортного средства

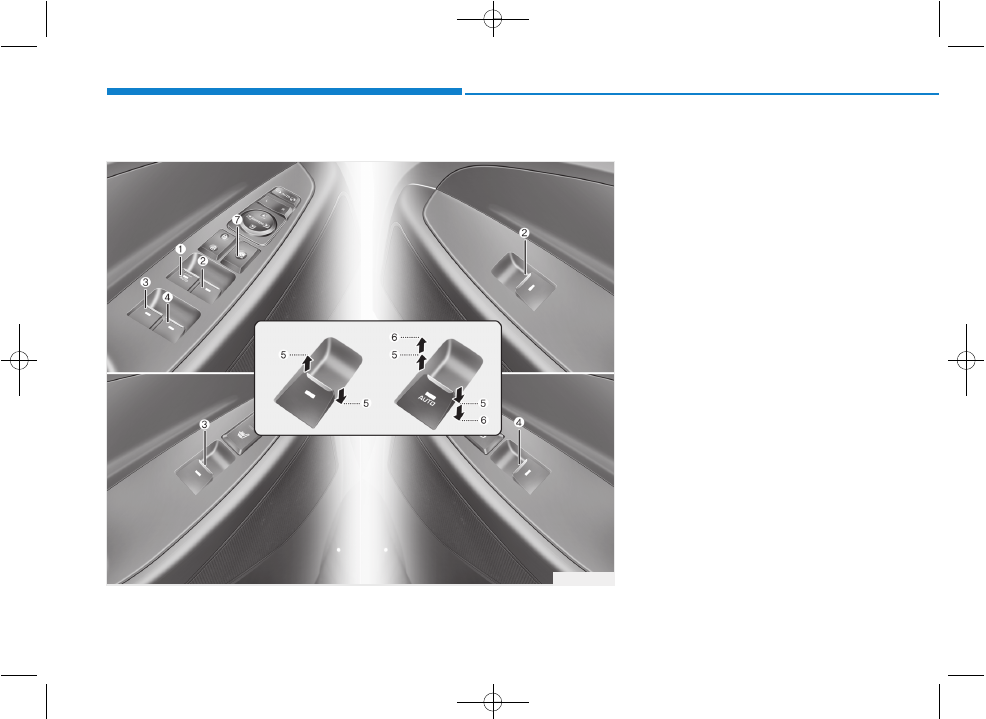

ОКНА

Электростеклоподъемники

(1) Переключатель

стеклоподъемника двери
водителя

(2) Переключатель

стеклоподъемника двери
пассажира

(3) Переключатель

стеклоподъемника левой
задней двери

(4) Переключатель

стеклоподъемника правой
задней двери

(5) Открытие и закрытие окна
(6) Автоматические

электростеклоподъемники*

(7) Переключатель блокировки

стеклоподъемников

* : при наличии

OTL045023

3-41

У

добные к

омпоненты для транспор

тног

о сре

дств

а

3

Стеклоподъемники работают
только при включенном зажигании.
На каждой двери установлен
собственный переключатель
электростеклоподъемника. Для
водителя предусмотрен
переключатель блокировки
стеклоподъемников, которым
может блокироваться работа
стеклоподъемников пассажирских
дверей.

После установки

выключателя зажигания в
положение ACC или OFF (ВЫКЛ)
эл е к т р о с т е к л о п одъ е м н и к а м и
можно будет управлять еще
примерно 30 секунд. Однако в
случае открытия любой из
передних дверей
стеклоподъемниками нельзя будет
управлять даже в течение этих 30
секунд.

Информация

• В холодных и влажных клима-

тических условиях электрические
стеклоподъемники могут работать
плохо из-за замерзания.

• В случае движения с открытыми

задними окнами или с открытым
люком крыши (при наличии) в
салоне могу создаваться
завихрения потоков воздуха или
раздаваться пульсирующие
звуки. Эти звуки считаются
нормальным явлением. Они
могут быть устранены или их
уровень может быть снижен
принятием перечисленных ниже
мер. Если звуки раздаются при
открытии одного или обоих
задних окон, следует опустить
оба передних окна примерно на
2,5 cm.

Если звук раздается при
открытом люке в крыше, следует
сместить немного люк в сторону
закрытия.

Открытие и закрытие окна

Открытие:
Нажмите переключатель
стеклоподъемника вниз до первого
фиксированного положения (5).
Отпустите переключатель при
достижении желаемой высоты
стекла.

Закрытие:
Потяните переключатель
стеклоподъемника вверх до первого
фиксированного положения (5).
Отпустите переключатель при
достижении желаемой высоты
стекла.

i

Для предотвращения
серьезной травмы или
смерти недопустимо во время
движения высовывать из
окон голову, руки или тело.

ОСТОРОЖНО

OTL045024

3-42

Удобные компоненты для транспортного средства

Автоматический
стеклоподъемник
(при наличии)
При нажатии клавиши управления
стеклоподъемником сразу во
второе фиксируемое положение
(6) происходит полное опускание
или подъем стекла, даже если
отпустить клавишу. Чтобы
остановить стекло в нужном
положении во время работы
стеклоподъемника, нужно нажать и
отпустить клавишу переключателя.

Перезагрузка системы
управления электрическими
стеклоподъемниками
Если электрические
стеклоподъемники работают не
надлежащим образом,
автоматическая система управления
должна быть перезагружена. Для
этого необходимо выполнить
нижеперечисленные действия.
1. Включить зажигание.
2.

Закрыть окно и продолжать
тянуть переключатель
электростеклоподъемника по
меньшей мере еще 1 секунду.

Если после перезагрузки
электрические стеклоподъемники
все еще не работают должным
образом, рекомендуется обратиться
для проверки системы к
официальному дилер HYUNDAI.

Функция автоматического
реверса не работает во
время повторного запуска
системы управления
электростеклоподъемниками.
Перед закрытием стекол
необходимо убедиться, что
этому не мешают какие-либо
части тела или предметы.
Иначе возможно получение
травмы или повреждение
автомобиля.

ОСТОРОЖНО

3-43

У

добные к

омпоненты для транспор

тног

о сре

дств

а

3

Автоматический реверс
(при наличии)

Если при автоматическом
закрытии окна будет обнаружено
препятствие, окно остановится и
опустится примерно на 30 см (12
дюймов), давая возможность
удалить объект.
Если сопротивление будет
зарегистрировано при
длительном нажатии клавиши
стеклоподъемника, стекло
прекратит движение верх и затем
опустится примерно на 2,5 см.

Если продолжать тянуть вверх
выключатель электростекло

-

подъемника еще в течение 5 с
после опускания стекла функцией
автоматического реверса, то
автоматический реверс
отключится.

Информация

Функция автоматического
реверса стекла активна только в
случае использования функции
автоматического поднятия,
активизируемой поднятием
переключателя до второго
положения.

Не устанавливайте дополни

-

тельные принадлежности на
окна. Это может помешать
работе автоматического
реверса.

К СВЕДЕНИЮ

i

Перед закрытием стекла
необходимо убедиться, что
этому не мешают какие-либо
части тела или объекты.
Иначе вероятно получение
травмы или повреждение
транспортного средства.
Объекты диаметром меньше
4 мм (0,16 дюйма),
находящиеся между стеклом
и верхним уплотнителем,
могут остаться необнаружен

-

ными системой защиты от
защемления и стекло не будет
опущено.

ОСТОРОЖНО

OLF044032

3-44

Удобные компоненты для транспортного средства

Переключатель блокировки
автоматического
стеклоподъемника

Водитель может заблокировать
переключатели стеклоподъемников
задних дверей с помощью
переключателя блокировки
стеклоподъемников.

Когда переключатель блокировки
электростеклоподъемников нахо

-

дится в положении блокировки:
• Главное средство управления со

стороны водителя позволяет
управлять всеми
электростеклоподъемниками.

• Пассажир спереди может

управлять передним пассажи

-

рским электростеклоподъе

-

мником.

• Пассажиры сзади не могут

управлять задними
электростеклоподъемниками.

• Для предотвращения

возможного повреждения
системы электрических
стеклоподъемников не
открывайте или не закрывайте
два окна одновременно.
Это также способствует
длительному сроку службы
плавкого предохранителя.

• Никогда не пытайтесь

одновременно включать в
противоположных направ

-

лениях переключатели
управления электрическим
стеклоподъемником одной и
той же двери, расположенные
на месте водителя и на самой
двери. В таком случае стекло
остановится, и дальнейшее
его перемещение станет
невозможным.

К СВЕДЕНИЮ

Не позволяйте детям играть
со стеклоподъемниками.
Расположенный на двери
водителя переключатель
блокировки стеклоподъем

-

ников рекомендуется держать
в положении блокировки.
Неожиданное включение
стеклоподъемника ребенком
может  привести к серьезной
травме или смерти.

ОСТОРОЖНО

OTL045025

3-45

У

добные к

омпоненты для транспор

тног

о сре

дств

а

3

•

НИКОГДА не оставляйте
ключи в автомобиле с детьми
без присмотра внутри, если
двигатель работает.

•

НИКОГДА не оставляйте
детей без присмотра внутри
автомобиля. Даже очень
маленькие дети могут
непреднамеренно привести
автомобиль в движение,
оказаться зажатыми в окнах
или иным образом причинить
вред себе или другим людям.

•

Обязательно убедитесь в
том, что все части тела
(ладони, руки, голова) и
другие препятствия
гарантированно находятся
вне зоны перемещения
стекла перед тем, как закрыть
окно.

(Продолжение)

ОСТОРОЖНО

(Продолжение)

•

Не позволяйте детям играть
со стеклоподъемниками.
Расположенный на двери
водителя переключатель
блокировки стеклоподъем

-

ников должен находиться в
положении блокировки.
Непреднамеренное вкл

-

ючение стеклоподъемника
ребенком может  привести к
серьезным травмам

•

Запрещается во время
движения высовывать из
окна голову, руки или другие
части тела.
