Hyundai Santa Fe (2019 год). Руководство - часть 49





Технические характеристики & Информация для потребителя

Габаритные размеры . . . . . . . . . . . . . . . . . . . . . . . 8-2
Двигатель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
Мощность ламп освещения . . . . . . . . . . . . . . . . . 8-3
Шины и колеса . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-4
Полная масса автомобиля . . . . . . . . . . . . . . . . . . 8-5
Объем багажного отсека . . . . . . . . . . . . . . . . . . . . 8-5
Рекомендуемые смазочные материалы и

информация об объемах . . . . . . . . . . . . . . . . . . . 8-6

Серийный номер автомобиля (VIN) . . . . . . . . . 8-10

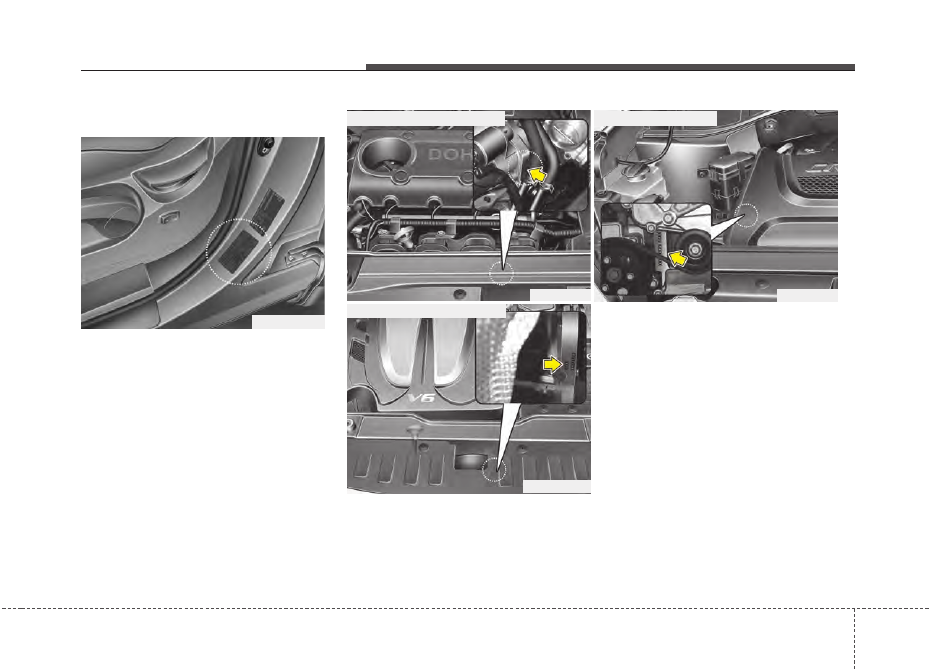

Сертификационная табличка автомобиля . . . 8-10
Табличка технических характеристик/

значений давления в шинах. . . . . . . . . . . . . . . 8-11

Серийный номер двигателя . . . . . . . . . . . . . . . . 8-11
ЗНАК “E” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-12

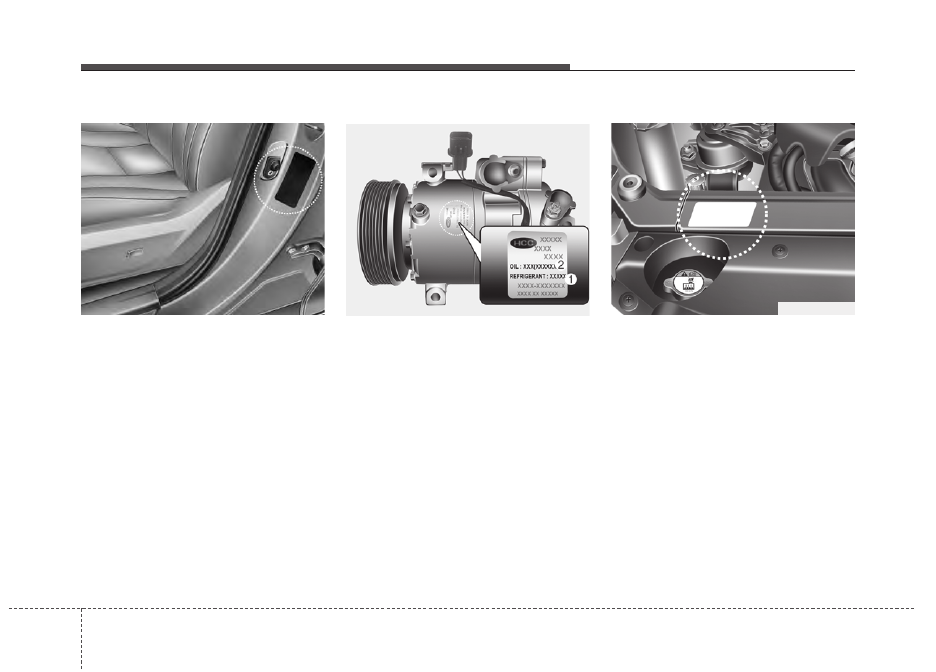

Этикетка компрессора кондиционера . . . . . . . 8-12
Этикетка хладагента . . . . . . . . . . . . . . . . . . . . . . 8-12

8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Технические характеристики & Информация для потребителя

2

8

ГАБАРИТНЫЕ РАЗМЕРЫ

ДВИГАТЕЛЬ

*

1

: С багажником на крыше

Деталь

Бензиновый

theta II 2,4

Бензиновый

lambda II 3,3

Дизельный

R2,0

Дизельный

R2,2

Объем

см3 (куб. дюйм)

2.359

(143,95)

3.342

(203,94)

1.995

(121,74)

2.199

(134,19)

Диаметр x ход

мм (дюймов)

88x97

(3,46X3,81)

92x83,8

(3,62X3,29)

84x90

(3,30X3,54)

85,4x96

(3,34X3,77)

Порядок работы цилиндров

1-3-4-2

1-2-3-4-5-6

1-3-4-2

1-3-4-2

Количество цилиндров

4. In-line

V - type

4. In-line

4. In-line

Параметр

мм (дюйм)

Общая длина

4.690 (184,64)

Общая ширина

1.880 (74,01)

Общая высота

1.680 (66,14) / 1.690 (66,53) *

1

Колея передних колес

235/65 R17

1.633 (64,29)

235/60 R18

1.628 (64,09)

235/55 R19

1.628 (64,09)

Колея задних колес

235/65 R17

1.644 (67,72)

235/60 R18

1.639 (64,52)

235/55 R19

1.639 (64,52)

Колесная база

2.700 (106,29)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 3

Технические характеристики & Информация для потребителя

МОЩНОСТЬ ЛАМП ОСВЕЩЕНИЯ

Лампы

Мощност

Тип лампы

Передняя

Передние фары(ближний)

55 или 35(HID)

(при наличии)

H7L или D3S

Передние фары(дальний)

55

H7L

Сигналы поворотов

21

PY21W

Габаритные фонари

5 или LED

W5W или LED

Передние противотуманные фары (при наличии)

35

H8

Боковой повторитель указателя поворотов (Наружное зеркало)

LED

LED

Лампы указателя поворота (при наличии)

27

GE880

Дневные ходовые огни (при наличии)

LED

LED

Задняя

Задние противотуманные фонари (при наличии)

21

P21W

Лампы заднего сигнала торможения / габаритного огня (наружный)

21 или 5, LED

P21 или W5W, LED

Задние габаритные огни (внутренние)

8

W8W

Лампы заднего сигнала торможения / габаритного огня (внутренний)

LED

LED

Задние указатели поворота

21

PY21W

Фонари заднего хода

16

W16W

Высокорасположенный повторитель стоп-сигнала

LED

LED

Лампы освещения номерного знака

5

W5W

Внутренней

Передние индивидуальные лампы

10

FESTOON

Центральная потолочная лампа

8

FESTOON

Лампы подсветки зеркальца
(на обратной стороне солнцезащитного козырька)

5

FESTOON

Лампа вещевого ящика

5

FESTOON

Лампы освещения подножки двери

5

FESTOON

Лампа багажного отсека

5

FESTOON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Технические характеристики & Информация для потребителя

4

8

ШИНЫ И КOЛECA

Наимено вание Размер шины Размер колеса

Давление в шине, бар

(фунт на кв. дюйм, кПа)

Момент затяжки

гайки крепления

колеса кг•м

(фунт•фут, Н•м)

Номинальная нагрузка

(

)

Максимальная нагрузка

(

)

Передняя

Задняя

Передняя

Задняя

Полноразмерная

шина

235/65R17

7,0JХ17

2,3

(33, 230)

2,3

(33, 230)

2,3

(33, 230)

2,3

(33, 230)

9~11

(65~79, 88~107)

235/60R18

7,5JХ18

235/55R19

7,5JХ19

Компактная

запасная шина

(при наличии)

T165/90R17

4,0TХ17

4,2

(60, 420)

4,2

(60, 420)

4,2

(60, 420)

4,2

(60, 420)

ВНИМАНИЕ

Все устанавливаемые на замену шины автомобиля должны
соответствовать по размеру оригинальным.
Использование шин другого размера может повредить смежные части или
привести к их неустойчивому функционированию.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 5

Технические характеристики & Информация для потребителя

ПОЛНАЯ МАССА АВТОМОБИЛЯ

Деталь

Theta II 2,4

R2,0

R2,2

2WD/4WD

2WD

4WD

2WD

4WD

5-местный

2.510 kg (5.533 lbs.)

2.510 kg (5.533 lbs.)

2.510 kg (5.533 lbs.)

2.510 kg (5.533 lbs.)

2.510 kg (5.533 lbs.)

7-местный

2.510 kg (5.533 lbs.)

2.550 kg (5.622 lbs.)

2.600 kg (5.732 lbs.)

2.550 kg (5.622 lbs.)

2.600 kg (5.732 lbs.)

Деталь

Theta II 2,4

Lambda II 3,3

R2,2

2WD/4WD

4WD

2WD

4WD

5-местный

2.510 kg (5.533 lbs.)

2.510 kg (5.533 lbs.)

2.510 kg (5.533 lbs.)

2.510 kg (5.533 lbs.)

7-местный

2.510 kg (5.533 lbs.)

2.510 kg (5.533 lbs.)

2.510 kg (5.533 lbs.)

2.550 kg (5.622 lbs.)

Для ВСЕХ РЕГИОНОВ, БЛИЖНИЙ ВОСТОК:

Для стран Европы

Деталь

5-местный

7-местный

VDA

MIN.

585 (20,7 cu ft)

516 (18,2 cu ft)

MAX.

1.680 (59,3 cu ft)

1.615 (57,0 cu ft)

Min. : За задним сиденьем до верхнего края спинки сиденья.
Max. : За передним сидением до потолка.

ОБЪЕМ БАГАЖНОГО ОТСЕКА

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Технические характеристики & Информация для потребителя

6

8

РЕКОМЕНДУЕМЫЕ СМАЗОЧНЫЕ МАТЕРИАЛЫ И ИНФОРМАЦИЯ ОБ ОБЪЕМАХ

Для достижения оптимального режима работы двигателя и трансмиссии, а также увеличения их сроков службы
используйте только качественные смазочные материалы. Качественные смазочные материалы также влияют на
эффективность работы двигателя и снижают расход топлива.
На вашем автомобиле рекомендуется использовать следующие смазочные материалы и жидкости:

Смазочный материал

Объем

Классификация

Моторное масло*

1

*

2

(слив и залив)

Бензиновый
двигатель

2,4L

(Для европы)

4,8 (5,07 US qt.)

API Service SM

*3

, ILSAC GF-4 или выше,

ACEA A5 или выше

2,4L

(Кроме

европы)

4,6 (4,86 US qt.)

3,3L

5,7 (6,02 US qt.)

Дизельный
двигатель

с D.P.F *

4

6,7 (7,08 US qt.)

ACEA C3

без D.P.F *

4

6,7 (7,08 US qt.)

ACEA B4

Расход моторного
масла

Нормальные условия
вождения

МАКС. 1 л/1500 км

-

МАКС. 1 л/1000 км

-

Масло механической коробки передач

1,8 ~ 1,9 l

(1,90 ~ 2,00 US qt.)

API GL-4, SAE 75W/85

Жидкость
автоматической
коробки передач

Бензиновый
двигатель

2,4L

7,1 (7,50 US qt.)

MICHANG ATF SP-IV

SK ATF SP-IV

NOCA ATF SP-IV

Оригинальная HYUNDAI ATF SP-IV

3,3L

7,8 (8,24 US qt.)

Дизельный
двигатель

R2,2

7,7 (8,13 US qt.)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 7

Технические характеристики & Информация для потребителя

*

1

: См, рекомендуемые значения коэффициента вязкости по классификации SAE, приведенные на следующей странице.

*

2

: В настоящее время в наличии имеется масло с маркировкой Engrgy Conserving Oil (энергосберегающее моторное масло). Помимо

прочих положительных эффектов, применение такого масла способствует экономии расхода топлива за счет сокращения потребления
топлива, необходимого для преодоления трения деталей двигателя. Зачастую эти улучшения трудно оценить при ежедневном
вождении, однако суммарная экономия средств и энергии за год оказывается внушительной.

*

3

: Если моторное масло API service SM или ACEA A5 недоступно, допустимо использовать API service SL или ACEA A3.

*

4

: Сажевый фильтр

Смазочный материал

Объем

Классификация

Усилитель рулевого управления

1,0 (1,06 US qt.)

PSF-4

Жидкость
системы
охлаждения

Бензиновый
двигатель

2,4L

7,1 ~7,4

(7,50 ~7,51 US qt.)

Смесь антифриза и воды

(Охлаждающая жидкость на основе этиленгликоля

для алюминиевого радиатора)

3,3L

9,1 (9,61 US qt.)

Дизельный
двигатель

R2,0/R2,2

9,1 ~9,3

(9,61 ~9,82 US qt.)

Тормозная жидкость / жидкость в приводе
выключения сцепления

0,7 ~ 0,8

(0,74~0,85 US qt.)

FMVSS116 DOT-3 или DOT-4

Масло заднего дифференциала
(полный привод)

0,53 ( 0,56 US qt.)

HYPOID GEAR OIL API GL-5, SAE 75W/90

(SHELL SPIRAX X или равнозначное)

Масло раздаточной коробки
(полный привод)

2,4L

R2,0/2,2L

0,6 (0,63 US qt.)

HYPOID GEAR OIL API GL-5, SAE 75W/90

(SHELL SPIRAX X или равнозначное)

3,3L

0,68 (0,72 US qt.)

Топливо

64 (16,90 US gal.)

См, «требования к качеству топлива» в разделе 1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Технические характеристики & Информация для потребителя

8

8

Рекомендации по моторному маслу(Для Европы)

Поставщик

Продукция

Бензиновый двигатель

Дизельный двигатель

SK

ZIC LD5W-30

ZIC LS 5W-30

Chevron

KIXX G1 LL

KIXX D1 5W-30

Total

QUARTZ HKS G-310

QUARTZ INEO MC3 5W-30

QUARTZ INEO MC3 5W-30

Shell

HELIX ULTRA AH-E 5W-30

HELIX ULTRA AP 5W-30

HELIX ULTRA 5W-40

Fuchs

TITAN SUPERSYN LONG LIFE 5W-30/40

Рекомендуемые значения коэффициента вязкости по классификации SAE

ВНИМАНИЕ

Обязательно убедитесь в чистоте пространства вокруг крышки любой заливной горловины, сливного
отверстия и масляного щупа перед проверкой уровня масла или его заменой.
Это особенно важно при эксплуатации транспортного средства в пыльных и загрязненных условиях и при
езде по грунтовым дорогам. Очистка крышки и щупа предотвратит попадание пыли и  песка в двигатель
и другие механизмы, которые могут быть повреждены.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 9

Технические характеристики & Информация для потребителя

Вязкость моторного масла влияет на
расход топлива и на эксплуатацию в
холодную погоду (запуск двигателя и
подача масла).
Моторное масло низкой вязкости
обеспечивает лучший уровень
экономии топлива и лучшую работу
двигателя в холодную погоду, а масло
с высоким коэффициентом вязкости
необходимо для требуемого уровня
смазки двигателя в жарких условиях.
Использование масел со значениями
коэффициентов вязкости, отличными
от рекомендуемых, может привести к
выходу двигателя из строя.
При выборе типа масла, принимайте
во внимание диапазон температур, в
которых будет эксплуатироваться ваш
автомобиль до следующей замены
масла.
Выбирайте рекомендуемые значения
коэффициента вязкости из таблицы.

*

1

. Для лучшей экономии топлива рекомендуется использовать моторное масло с

коэффициентом вязкости по классификации SAE 5W-20,(API SM/ILSAC GF-4/ACEA A5).
Однако если данные марки масел недоступны в стране эксплуатации вашего
автомобиля, выбирайте подходящее масло, руководствуясь табличными значениями
коэффициентов вязкости.

Диапазон температур для рекомендуемых значений коэффициента

вязкости по классификации SAE,

Температура

Масло для

бензинового

двигателя*

1

(3,3L)

°C

(°F)

-30    -20    -10    0    10    20    30    40    50

-10     0     20    40    60    80     100   120

Масло для

дизельного

двигателя

5W-30

15W-40

10W-30

0W-30/40

20W-50

10W-30

15W-40

5W-20, 5W-30

Масло для

бензинового

двигателя
(2,4L MPI)

20W-50

10W-30

15W-40

5W-30 (5W-40)

Масло для

бензинового

двигателя
(2,4L GDI)

5W-30 (0W-40, 5W-40)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Технические характеристики & Информация для потребителя

10

8

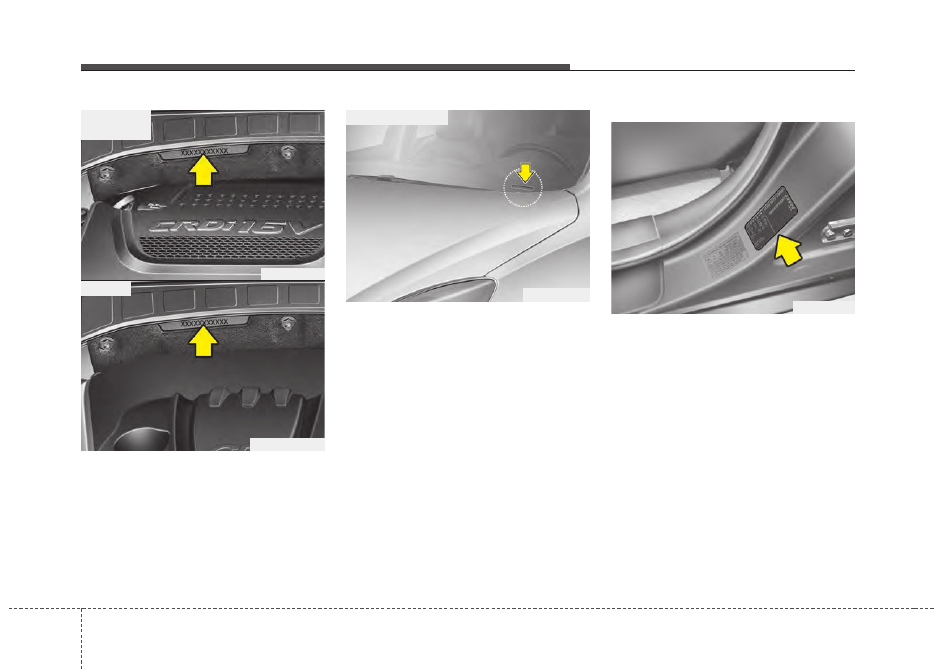

СЕРИЙНЫЙ НОМЕР АВТОМОБИЛЯ (VIN)

СЕРТИФИКАЦИОННАЯ
ТАБЛИЧКА АВТОМОБИЛЯ

Серийный номер автомобиля - это
номер, который используется при
регистрации вашего транспортного
средства и применяется во всех
правовых случаях, относящихся к
вопросам прав собственности на
автомобиль и.т.д.
Номер выбит на переборке моторного
отсека.

Идентификационный номер
автомобиля (VIN) также имеется на
табличке в в ерхней части приборной
панели. Номер на этой табличке
хорошо виден снаружи автомобиля
через ветровое стекло.

На табличке сертификации
автомобиля (которая находится на
средней стойки со стороны водителя
или пассажира) имеется идентифи-
кационный номер автомобиля (VIN).

OEN086004N

VIN (при наличии)

OCM056002

ODM082001

ODMEVS2002

Номер рамы
■ Tип A

■ Tип В

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 11

Технические характеристики & Информация для потребителя

Установленные на вашем автомобиле
шины выбраны для обеспечения
наилучших характеристик
управляемости автомобиля.
Табличка технических характеристик
шин находится на внешней панели
средней стойки со стороны водителя и
содержит информацию о
рекомендуемом давлении в шинах
вашего автомобиля.

СЕРИЙНЫЙ НОМЕР ДВИГАТЕЛЯ

ТАБЛИЧКА ТЕХНИЧЕСКИХ
ХАРАКТЕРИСТИК/ЗНАЧЕНИЙ
ДАВЛЕНИЯ В ШИНАХ

OCM080003

ODM082003

Серийный номер двигателя выбит на
блоке цилиндров, как показано на
рисунке.

Бензиновый двигатель (2,4L)

Бензиновый двигатель (3,3L)

Дизельный двигатель

OXM089006L

ODMNMC2017

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ЭТИКЕТКА КОМПРЕССОРА
КОНДИЦИОНЕРА

ЗНАК “E” - (ДЛЯ ЕВРОПЫ)
(ПРИ НАЛИЧИИ)

8 12

Технические характеристики & Информация для потребителя

ЭТИКЕТКА ХЛАДАГЕНТА

Знак “E” находится на средней стойке
со стороны водителя. Он указывает на
то, что автомобиль отвечает
требованиям директивы по
безопасности и защите окружающей
среды, разработанной Европейской
экономической комиссией ООН. На
этикетке указываются:
• код страны;
• номер директивы;
• номер поправки к директиве;
• номер одобрения.

На этикетке компрессора указаны
модель, номер детали поставщика,
серийный номер, тип хладогента (1) и
тип холодильного масла (2).

Этикетка хладагента находится в
передней части моторного отсека.

OHC081001

OHG080002

ODMNMC2016

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     47      48      49
