Техническое обслуживание

Замена предохранителя,
установленного на внутренней
панели

1. Переведите ключ зажигания и все

другие выключатели в положение
“Выключено”.

2.

Откройте крышку панели пре

-

дохранителей.

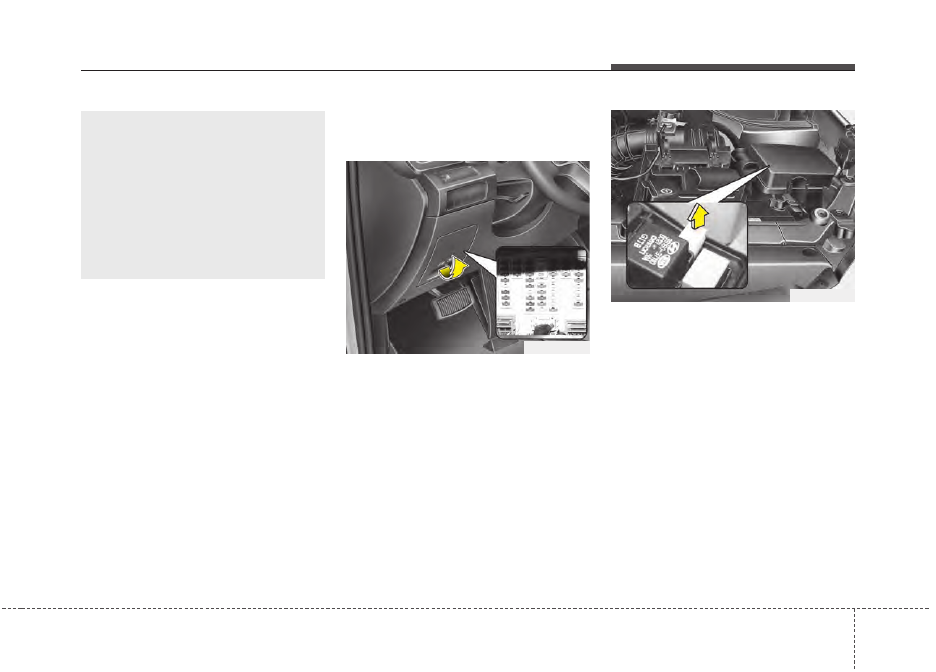

3. Извлеките

подозреваемый

предохранитель, потянув его в
направлении под прямым углом к
панели. Для извлечения плавких
предохранителей из панели в
отсеке двигателя используйте
приспособление, входящее в
комплект поставки автомобиля.

4. Проверьте снятый предохранитель;

если он перегорел, замените его на
новый.

5. Вставьте

новый

плавкий

предохранитель с тем же
номинальным током и убедитесь, что
он надежно закреплен в зажимах.

(Продолжение)
• Запрещается вставлять

другие предметы, за
исключением предохранителей
и реле, в клеммы для
предохранителей/реле, такие
как отвертка или провод. Это
может привести к
неисправности контактов и
сбою системы.

ODM072017

ODM072018

Техническое обслуживание

86

7

В случае неплотного контакта
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
При отсутствии запасных
предохранителей используйте
предохранители с тем же
номинальным током, установленные
в цепях устройств, которые не
являются обязательными для
работы автомобиля, таких как
прикуриватель.

Если фары или другие электрические
элементы не работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить.

Переключатель предохранителей

Всегда держите переключатель
предохранителей в положении ON
(ВКЛ).
В случае перемещения переключателя
в положение OFF (ВЫКЛ) возможен
сброс настроек некоторых компонентов,
таких как аудиосистема и цифровые
часы, а также неправильное
функционирование передатчика (или
электронного ключа).

Замена предохранителя,
установленного на панели в
отсеке двигателя

1. Переведите ключ зажигания и все

другие выключатели в положение
“Выключено”.

ODM072019

ВНИМАНИЕ

Всегда держите переключатель
предохранителей в положении
ON (ВКЛ) во время движения.

ODM072027

ODM072028

Только для автомобилей с дизельными двигателями

7 87

Техническое обслуживание

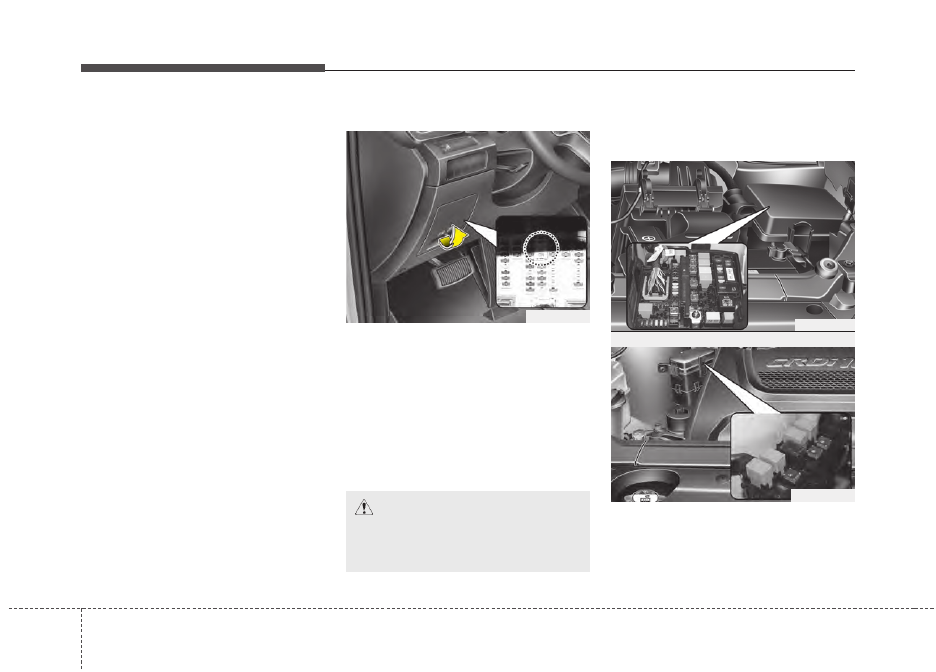

2. Нажмите на крышку панели плавких

предохранителей и снимите ее.

3. Проверьте снятый предохранитель;

если он перегорел, замените его на
новый. Для извлечения или
установки плавкого предохранителя
на панели в отсеке двигателя
используйте предназначенный для
этого съемник.

4.

Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. В случае неплотного
контакта рекомендуем обратиться к
авторизованному дилеру HYUNDAI.

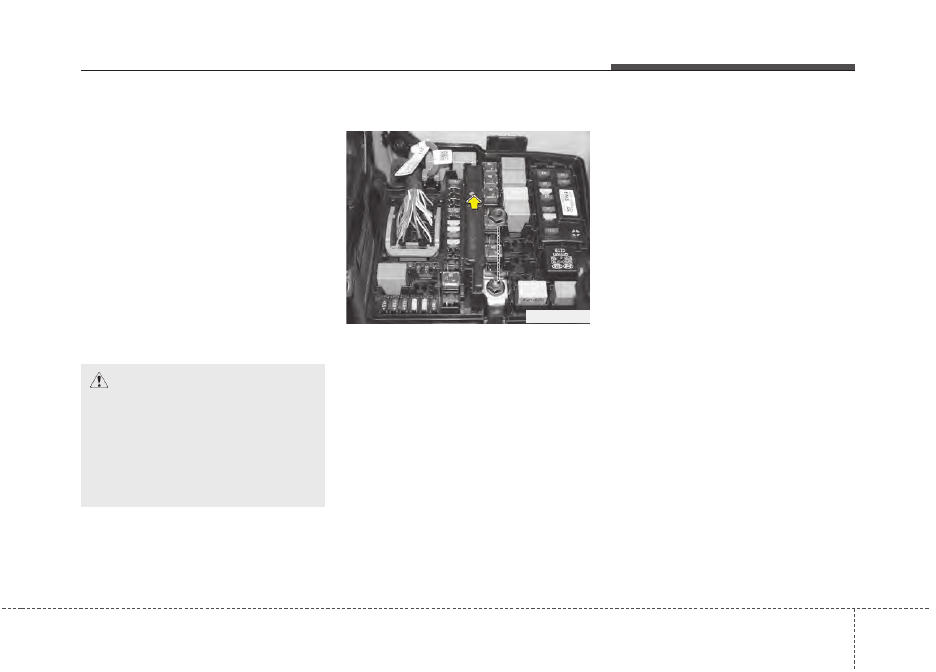

Мультипредохранитель

Перегоревший мультипредохранитель
извлекают следующим образом:
1.

Отсоедините кабель от
отрицательной клеммы акку

-

муляторной батареи.

2. Открутить болты, показанные на

приведенном выше рисунке.

3. Для замены сгоревшего плавкого

предохранителя всегда используйте
предохранитель того же номинала.

4. Установка выполняется в порядке,

обратном разборке.

✽

✽ К СВЕДЕНИЮ

В случае перегорания
мультипредохранителя рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

ВНИМАНИЕ

После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите
ее крышку. В противном случае
может произойти выход из
строя электрической системы
из-за попадания в панель воды.

ODM072047

Техническое обслуживание

88

7

Описание панели плавких
предохранителей и реле

Под крышкой панели плавких
предохранителей и реле находится
табличка с наименованиями
предохранителей/реле и величинами
их номинальных токов.

✽

✽ К СВЕДЕНИЮ

Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,
расположенную на его корпусе.

ODM072017

ODMEMC2014

7 89

Техническое обслуживание

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ИНД. ПОД. БЕЗОП.

10A

Комбинация приборов

ПОД. БЕЗОП.

10A

ЭБУ SRS, ЭБУ кондиционера

МОДУЛЬ 5

7.5A

Датчик дождя, верхний люк, ЭБУ электронного ключа, BCM,
система помощи при парковке, кондиционер, инверторный модуль,
блок реле ICM (реле левого/правого указателя поворота, реле заднего вентилятора),
обогреватель левого/правого заднего сиденья, блок управления системой CCS
сиденья водителя/пассажира, модуль подогрева сиденья водителя/пассажира

МОДУЛЬ 1

7.5A

Переключатель спортивного режима, электромагнит блокировки ключа,
выключатель на консоли (левый/правый), передний выключатель на консоли,
переключатель электростеклоподъемника левой/правой задней двери

ЗАДНИЙ
ПРОТИВОТУМАНН
ЫЙ ФОНАРЬ

10A

Блок реле ICM (реле задних противотуманных фонарей)

ПАМЯТЬ 2

10A

BCM, модуль контроля давления в шинах, блок IMS водителя, модуль двери
водителя/пассажира, автоматическое включение световых приборов и фотоэлемент,
диагностический разъем, ЭБУ кондиционера, комбинация приборов

ЭЛ. КЛЮЧ 2

7.5A

Блок управления эл. ключа, модуль иммобилайзера

МОДУЛЬ 3

10A

BCM, комбинация приборов, модуль контроля давления в шинах, блок управления
системой помощи при парковке, электрохромное зеркало заднего вида, модуль
предупреждения о выезде за пределы полосы движения, датчик угла поворота рулевого
колеса, ЭБУ кондиционера, аудиосистема, аудиовизуальное головное устройство с
навигацией, ЭБУ 4WD, индикатор положения передач АКПП, задний датчик помощи при
парковке левый/правый, обогреватель левого/правого заднего сиденья, модуль подогрева
сиденья водителя/пассажира, задний датчик помощи при парковке (центральный)
левый/правый, Модуль управления климат-контролем сиденья водителя/пассажира,
модуль IMS водителя, переключатель консоли (лев./прав.), переключатель задней
консоли, модуль двери водителя/пассажира, модуль электрического стояночного тормоз

Техническое обслуживание

90

7

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ЭЛ. КЛЮЧ 4

10A

Кнопка пуска и останова, модуль иммобилайзера

ПЛАФОН
ОСВЕЩЕНИЯ
САЛОНА

15A

Плафон багажника, лампа в солнцезащ. козырьке (лев/прав. ст.), плафон
потолочной консоли, центральный плафон освещения салона, левая/правая
лампа индивидуальной подсветки

МУЛЬТИМЕДИА

15A

Аудиосистема, аудиовизуальное головное устройство с навигацией, цифровые часы

MDPS

7.5A

Блок MDPS

Подогреваемая
ручка

15A

Переключатель на рулевом колесе

ПАМЯТЬ 1

10A

Радиочастотный приемник, подсветка замка зажигания и датчик открытия двери

ПУСК

7.5A

Без ИММОБ. и эл. ключа: Блок реле ICM (реле охранной сигнализации)
С иммоб./эл. ключом: ЭБУД/PCM, переключатель диапазонов АКПП, ЭБУ
электронного ключа, коробка предохранителей и реле в моторном отсеке (реле 2)

МОДУЛЬ 2

10A

Адаптивная система коррекции фар, выключатель в передней панели, ЭБУ
активного подъемника капота, ЭБУ свечей накаливания (дизельный двигатель),
многофункциональный диагностический разъем, левая/правая фара, привод
корректора угла наклона левой/правой фары, блок автоматической коррекции
угла наклона фар, выключатель стоп-сигнала, датчик воды в топливном фильтре
(дизельный двигатель), дизельный блок (реле 1 (дизельный двигатель)

УКАЗАТЕЛЬ
ПОВОРОТА

10A

Блок реле ICM (реле левых/правых указателей поворота)

ВЕРХНИЙ ЛЮК 2

20A

люка

ОБОГРЕВАТЕЛЬ
ЗАДНЕГО
СИДЕНЬЯ

15A

Обогреватель левого/правого заднего сиденья

7 91

Техническое обслуживание

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ЗАЖ.

20A

Блок реле и предохранителей моторного отсека (предохранители - F35, F36, F37, F38)

КОНДИЦИОНЕР 1

7.5A

Блок реле и предохранителей М/О (реле 4/14), ЭБУ кондиционера,
ионизатор на комбинации приборов, дизельный блок (реле 3/4)

ЗАДНИЙ
СТЕКЛООЧИСТИТ
ЕЛЬ

15A

Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя,
многофункциональный переключатель

ЭЛ. КЛЮЧ 1

25A

Блок управления эл. ключами

ОБОГРЕВАТЕЛЬ
ПЕРЕДНЕГО
СИДЕНЬЯ

20A

Блок управления системой CCS сиденья водителя/пассажира, блок управления
обогревателем сиденья водителя/пассажира

КОНДИЦИОНЕР 2

7.5A

ЭБУ кондиционера

ПРИКУРИВАТЕЛЬ

20A

Передняя розетка питания и прикуриватель, розетка питания в багажном
отделении

ОЧИСТИТЕЛЬ
ВЕТРОВОГО
СТЕКЛА

15A

Многофункциональный переключатель, блок реле и предохранителей моторного
отсека (реле 9/11)

ЗАДНИЙ
ВЕНТИЛЯТОР

20A

Блок реле ICM (реле заднего вентилятора)

ПРАВ.
ЭЛЕКТРОСТ.

25A

Модуль электростеклоподъемника двери водителя/пассажира с защитой от
защемления, модуль двери водителя/пассажира, переключатель
электростеклоподъемника задней правой двери, модуль
электростеклоподъемника задней правой двери с защитой от защемления

ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА

10A

ЭБУ кондиционера

Техническое обслуживание

92

7

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ВЫКЛЮЧАТЕЛЬ
ТОРМОЗА

7.5A

Блок управления эл. ключа, выключатель сигнала торможения

ВЕРХНИЙ ЛЮК 1

20A

Верхний люк

ЭЛЕКТРОСТЕКЛО
ПОДЪЕМНИК, ЛЕВ

25A

Модуль электростеклоподъемника двери водителя/пассажира с защитой от защемления,
модуль двери водителя/пассажира, переключатель электростеклоподъемника задней правой
двери, модуль электростеклоподъемника задней правой двери с защитой от защемления

КРЫШКА ЛЮКА
ТОПЛИВОЗАЛИВН
ОЙ ГОРЛОВИНЫ

15A

Выключатель крышки люка топливозаливной горловины

ЭЛ. КЛЮЧ 3

7.5A

Блок управления эл. ключами

СТОП-СИГНАЛ

15A

ЭБУ стоп-сигнала

СИДЕНЬЕ
ПАССАЖИРА С
ЭЛ. ПРИВОДОМ

20A

Ручной переключатель сиденья пассажира

УСИЛИТЕЛЬ

30A

УСИЛИТЕЛЬ

МОДУЛЬ 4

10A

Аудиосистема, аудиовизуальное головное устройство с навигацией, система
помощи при парковке, цифровые часы, BCM, плафон потолочной консоли,
переключатель наружного зеркала с электроприводом, блок реле и
предохранителей моторного отсека (реле 1)

БЛОКИРОВКА
ДВЕРИ

20A

Реле блокировки/разблокировки двери, реле крышки багажника, блок реле ICM
(реле «мертвого замка»)

СИДЕНЬЕ
ВОДИТЕЛЯ С
ЭЛЕКТРОПРИВОД
ОМ

30A

Модуль IMS водителя, ручной переключатель сиденья водителя, переключатель
поясничной опоры сиденья водителя

7 93

Техническое обслуживание

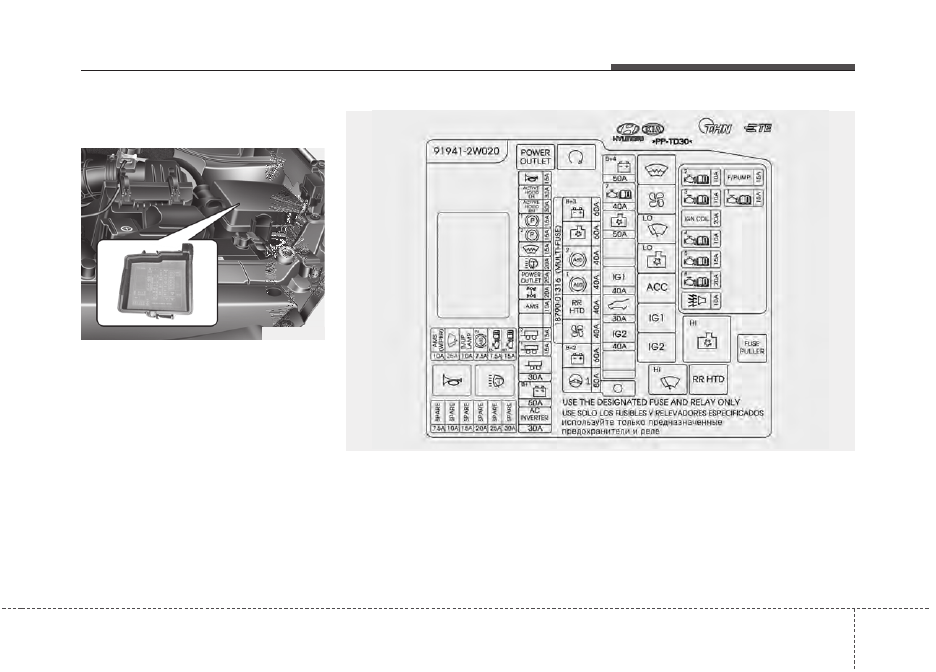

Панель плавких предохранителей
в отсеке двигателя

ODM072050

ODMEMC2015

Техническое обслуживание

94

7

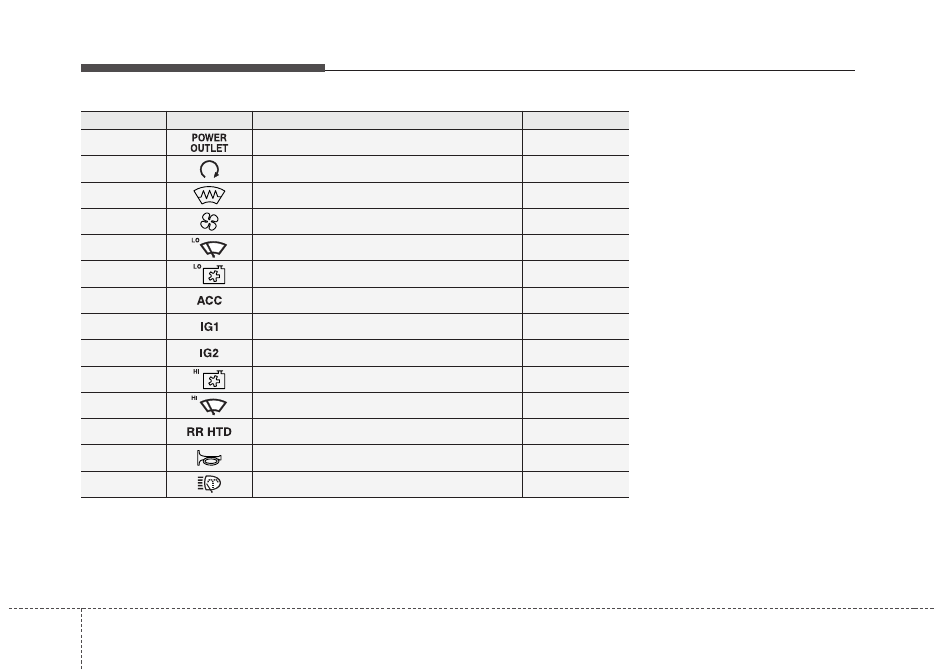

Номер реле

Символ

Наименование реле

Тип реле

E30

РЕЛЕ РОЗЕТКИ ПИТАНИЯ

ISO MICRO

E31

РЕЛЕ СТАРТЕРА

ISO MICRO

E32

РЕЛЕ ОБОГРЕВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

ISO MICRO

E33

РЕЛЕ ВЕНТИЛЯТОРА

ISO MICRO

E34

РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ (НИЗК.)

ISO MICRO

E35

РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИ (НИЗК.)

ISO MICRO

E36

РЕЛЕ ACC

ISO MICRO

E37

РЕЛЕ ЗАЖ1

ISO MICRO

E38

РЕЛЕ ЗАЖ2

ISO MICRO

E39

РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ (ВЫС.)

ISO MINI

E40

РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ (ВЫС.)

ISO MICRO

E41

РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА

ISO MICRO

E42

РЕЛЕ СИРЕНЫ

ISO MICRO

E43

РЕЛЕ ОМЫВАТЕЛЯ ФАР

ISO MICRO

7 95

Техническое обслуживание

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

МУЛЬТИП
РЕДОХРА

НИТЕЛЬ

MDPS

80A

Блок MDPS

B+2

60A

Интеллектуальная распределительная коробка (IPS 1 (4CH),
IPS 2 (1CH), IPS 5 (1CH), предохр.: F31/F36/F41/F45)

ВЕНТИЛЯТОР

40A

Реле 4 (реле вентилятора)

ЗАДНИЙ

ОБОГРЕВАТЕЛЬ

40A

Реле 12 (реле обогревателя заднего стекла)

АБС1

40A

ЭБУ АБС, ЭБУ ESC, многофункциональный диагностический разъем

АБС2

40A

Блок управления АБС, блок управления ESC

ВЕНТИЛЯТОР

ОХЛАЖДЕНИЯ

60A

Кроме Европы - реле 6 (реле вентилятора охлаждения (низк.)),
реле 10 (реле вентилятора охлаждения (выс.))

B+3

60A

Интеллектуальная распределительная коробка (предохр.:
F4/F5/F10/F21/F26, устройство прерывания тока утечки

ПРЕДОХР

АНИТЕЛЬ

B+4

50A

Интеллектуальная распределительная коробка (IPS 3 (4CH),
IPS 4 (2CH), IPS 6 (2CH), предохр.: F35/F38/F40/F44)

EMS

40A

Блок EMS (система управления двигателем)

ВЕНТИЛЯТОР

ОХЛАЖДЕНИЯ

50A

Кроме Европы - реле 6 (реле вентилятора охлаждения (низк.)),
реле 10 (реле вентилятора охлаждения (выс.))

ЗАЖ1

40A

Выключатель зажигания (без электронного ключа),
реле 7/8 (реле ACC/ЗАЖ1, с электронным ключом)

ЗАЖ2

40A

Выключатель зажигания (без электронного ключа),
реле 2 (реле стартера)/реле 9 (реле ЗАЖ2)

Прицеп

30A

Фонарь прицепа и розетка питания

Техническое обслуживание

96

7

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

B+1

50A

Интеллектуальная распределительная коробка (предохр.:
F22/F27/F32/F37/F42)

ИНВЕРТОР

ПЕРЕМЕННОГО

ТОКА

30A

Модуль инвертора переменного тока

СИРЕНА

15A

Реле 13 (реле сирены)

АКТИВНЫЙ

ПОДЪЕМНИК

КАПОТА, ЛЕВЫЙ

30A

Модуль управления активным подъемником капота

АКТИВНЫЙ

ПОДЪЕМНИК

КАПОТА, ПРАВЫЙ

30A

Модуль управления активным подъемником капота

EPB1

15A

Модуль электрического стояночного тормоза

EPB2

15A

Модуль электрического стояночного тормоза

ОБОГРЕВАТЕЛЬ

ВЕТРОВОГО

СТЕКЛА

15A

Реле 3 (реле обогревателя ветрового стекла)

ОМЫВАТЕЛЬ ФАР

20A

Реле 14 (реле омывателя фар)

РОЗЕТКА

25A

Реле 1 (реле розетки питания)

4WD

20A

ECM полн. привода

AMS

10A

Датчик заряда АКБ (AMS : система управления генератором)

ПРИЦЕП 2

15A

Фонарь прицепа и розетка питания

7 97

Техническое обслуживание

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

ПРИЦЕП 1

15A

Фонарь прицепа и розетка питания

СТЕКЛООЧИСТИТ

ЕЛЬ

10A

BCM, PCM/ЭБУД

ОЧИСТИТЕЛЬ

ВЕТРОВОГО

СТЕКЛА

25A

Реле 5 (реле стеклоочистителя (низк.)), электродвигатель
стеклоочистителя ветрового стекла

ФОНАРЬ

ЗАДНЕГО ХОДА

10A

МКПП - выключатель фонарей заднего хода
АКПП - задний комбинированный фонарь (входн.)(левый/правый),
электрохромное зеркало, фонарь прицепа и розетка питания,
головное аудиовизуальное устройство с навигацией

АБС 3

7.5A

Блок управления АБС, блок управления ESC

ДАТЧИК 5

7.5A

PCM/ЭБУД, датчик массового расхода воздуха

БУТ

15A

БУТ (D4HA), переключатель диапазонов АКПП

ТОПЛИВНЫЙ

НАСОС

15A

Реле топливного насоса

ЭБУ 1

15A

G4KE/G4KJ/G6DF : PCM D4HA/D4HB (VGT, стандартный блок
двигателя): БУТ (АКПП)

ЭБУ 2

10A

D4HA/D4HB : Электронный привод VGT

ДАТЧИК 3

10A

G4KE: Форсунка 1/2/3/4 G6DF: PCM, форсунка 1/2/3/4/5/6, реле
топливного насоса D4HA/D4HB (VGT, стандартный блок двигателя):
датчик кислорода, выключатель стоп-сигнала D4HA (VGT, блок
двигателя низкой мощности): Датчик кислорода

Техническое обслуживание

98

7

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

КАТУШКА

ЗАЖИГАНИЯ

20A

G4KE/G4KJ: Конденсатор, катушка зажигания 1, 2, 3, 4 G6DF:
Конденсатор 1/2, катушка зажигания 1/2/3/4/5/6 ЭБУД

ДАТЧИК 2

10A

G4KE/G4KJ: электромагнитный клапан управления продувкой абсорбера,
датчик положения распределительного вала 1/2, электромагнитный
клапан впускного коллектора с изменяемой геометрией, датчик положения
коленчатого вала, регулятор масла 1/2, реле топливного насоса G6DF:
PCM, регулятор давления масла 1/2/3/4, электромагнитный клапан
впускного коллектора с изменяемой геометрией 1/2, электромагнитный
клапан управления продувкой D4HA/D4HB (VGT, стандартный блок
двигателя): Электромагнитный клапан обводной магистрали охлаждения
системы EGR, электромагнитный клапан системы EGR двигателя низкой
мощности, датчик положения коленчатого вала, реле топливного насоса,
блок реле и предохранителей моторного отсека (реле 6/10) D4HA (VGT,
блок двигателя низкой мощности): Электромагнитный клапан обводной
магистрали охлаждения системы EGR, электромагнитный клапан системы
EGR двигателя низкой мощности, датчик положения коленчатого вала,
реле топливного насоса, выпускной клапан принудительной вентиляции
картера, блок реле и предохранителей моторного отсека (реле 6/10)

ДАТЧИК 1

15A

G4KE/G4KJ: Датчик кислорода (передний/задний), коробка
предохранителей и реле моторного отсека (реле 6/10) G6DF: PCM,
датчик кислорода 1/2/3/4, коробка предохранителей и реле моторного
отсека (реле 6/10) D4HA/D4HB (VGT, стандартный блок двигателя):
Датчик уровня масла, регулятор давления топлива, регулятор давления
в топливной рампе, D4HA (VGT, блок двигателя низкой мощности):
Датчик уровня масла, регулятор давления топлива, датчик положения
распределительного вала, регулятор давления в топливной рампе

ДАТЧИК 4

20A

G4KE/G4KJ: PCM

ОХР. СИГНАЛ.

10A

Реле сирены охранной сигнализации

7 99

Техническое обслуживание

Панель плавких предохранителей
в отсеке двигателя(дизельными
двигателями)

ODM072049

ODMEMC2016

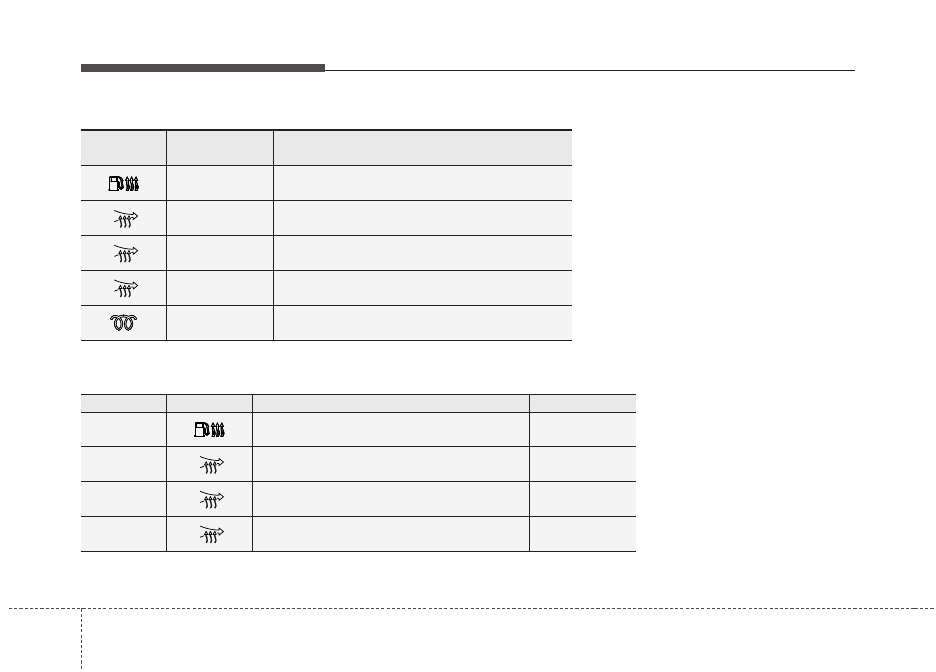

Техническое обслуживание

100

7

Символ

Номинал

предохранителя

Защищаемый компонент

30A

Реле 1 (реле нагревателя топливного фильтра)

1

50A

Реле 2 (реле отопителя с ПТК 1)

2

50A

Реле 3 (реле отопителя с ПТК 2)

3

50A

Реле 4 (реле отопителя с ПТК 3)

80A

Блок реле накаливания

Цепь

Тип реле

Реле №

Символ

Наименование реле

Тип реле

E44

Реле 1 (реле нагревателя топливного фильтра) МИКРОРАЗЪЕМ

E45

1

Реле 2 (реле отопителя с ПТК 1)

МИКРОРАЗЪЕМ

E46

2

Реле 3 (реле отопителя с ПТК 2)

МИКРОРАЗЪЕМ

E47

3

Реле 4 (реле отопителя с ПТК 3)

МИКРОРАЗЪЕМ
