Hyundai Santa Fe (2019 год). Руководство - часть 44





7 53

Техническое обслуживание

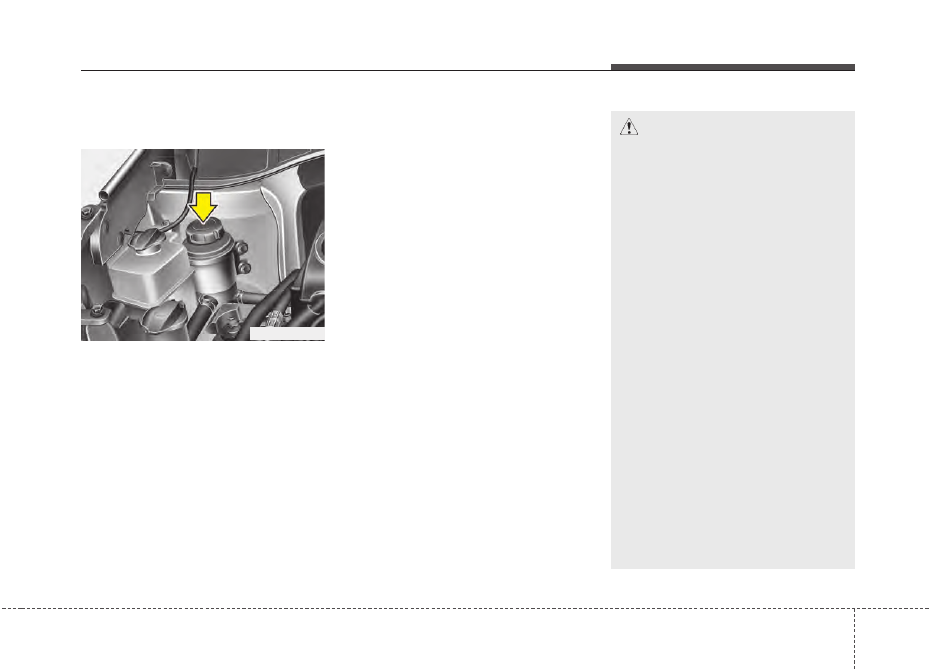

ЖИДКОСТЬ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИ НАЛИЧИИ)

Проверка уровня жидкости
усилителя рулевого управления

Периодически производите проверку
уровня жидкости в расширительном
бачке усилителя рулевого управления.
Проверку следует проводить, установив
автомобиль на ровной горизонтальной
поверхности. При нормальной
температуре уровень должен
находиться между рисками “MIN” и
“MAX’ на боковой поверхности бачка.
Перед выполнением долива жидкости
тщательно очистите поверхность
вокруг крышки бачка во избежание
загрязнения жидкости.
Если уровень низкий, долейте
жидкость до отметки “MAX”.

✽ К СВЕДЕНИЮ

Убедитесь в том, что уровень
жидкости находится в диапазоне
“HOT”, указанном на бачке. Если
жидкость холодная, убедитесь в том,
что ее уровень находится в диапазоне
“COLD”.

Если добавлять жидкость в систему
усилителя руля приходится часто,
рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.

ВНИМАНИЕ

• Во избежание повреждения

насоса усилителя рулевого
управления, не следует
эксплуатировать автомобиль
в течение продолжительного
времени при низком уровне
жидкости усилителя рулевого
управления.

• Не запускайте двигатель при

пустом бачке усилителя
рулевого управления.

• При доливе рабочей жидкости

следите, чтобы в бачок не
попадала грязь.

• Недостаточное количество

жидкости может привести к
увеличению усилия, требуемого
для поворота рулевого колеса,
и/или появлению шума в
системе усилителя рулевого
управления.

• При использовании рабочей

жидкости, не соответ-
ствующей требованиям,
может произойти снижение
эффективности работы
усилителя рулевого управления
и повреждение его элементов.

ODMNMC2035

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Техническое обслуживание

54

7

Используйте только рекомендуемые
марки жидкости усилителя рулевого
управления. (См. “Рекомендуемые
смазочные материалы и информация
об объемах” в разделе 8).

Проверка шланга усилителя
рулевого управления

Перед выездом проверьте соединения
на наличие утечек, существенных
повреждений и перегибов шланга
усилителя рулевого управления.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 55

Техническое обслуживание

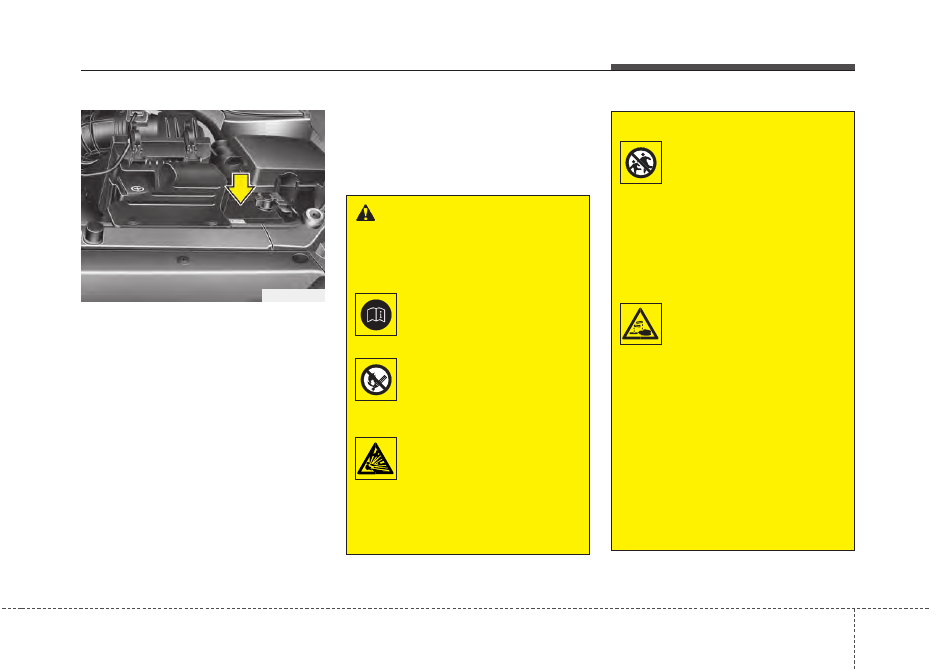

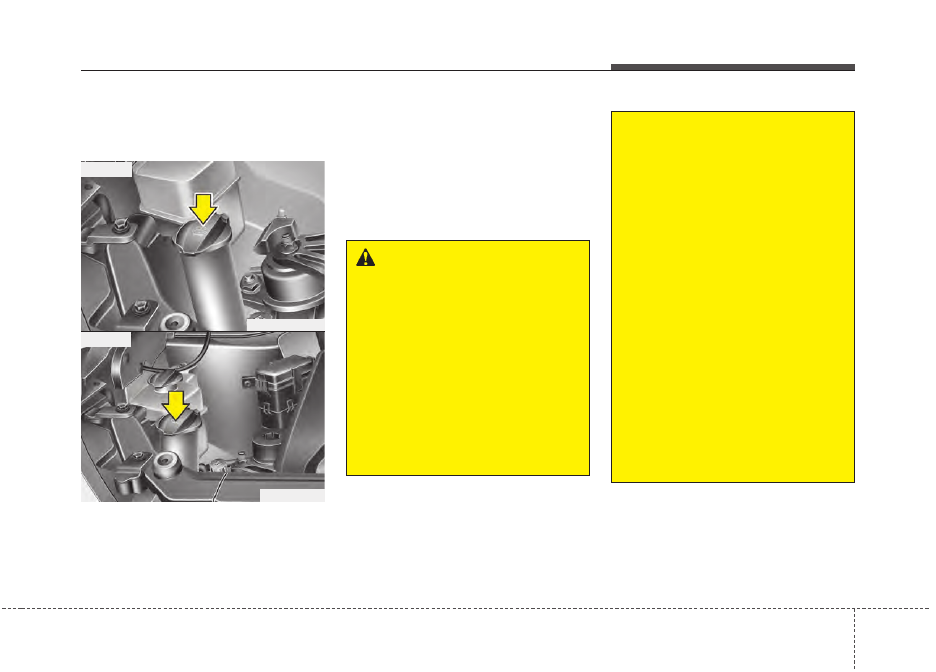

ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

Проверка уровня жидкости в
бачке омывателя ветрового
стекла

Бачок выполнен полупрозрачным, что
позволяет визуально оценить уровень
жидкости при беглом осмотре.

Проверьте уровень жидкости в бачке
омывателя и долейте жидкость, если
необходимо. При отсутствии
специального раствора можно
использовать чистую воду. Однако в
районах с холодным климатом
следует использовать незамерзающие
моющие растворы.

ОСТОРОЖНО

- Охлаждающая жидкость

• Не заливайте охлаждающую

жидкость радиатора или
антифриз в бачок омывателя.

• Охлаждающая жидкость

радиатора

может

серьезно

ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной потери
управления автомобилем или
повредить лакокрасочное
покрытие и обшивку кузова.

(Продолжение)

(Продолжение)
• Жидкость для омывателя

ветрового стекла содержит
некоторое количество спирта и
при определенных условиях
может воспламеняться. Не
допускайте контакта искр или
открытого пламени с жидкостью
омывателя или бачком для
жидкости омывателя. При этом
может  быть нанесен ущерб
автомобилю и здоровью
пассажиров.

• Жидкость омывателя

ветрового стекла является
ядовитой для людей и
животных.  Запрещается пить
жидкость омывателя ветрового
стекла. Также не допускайте
попадания ее на кожу. Это
может  нанести существенный
вред здоровью или привести к
смертельному исходу.

ODMNMC2019

ODM072010

■ Tип А

■ Tип В

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Техническое обслуживание

56

7

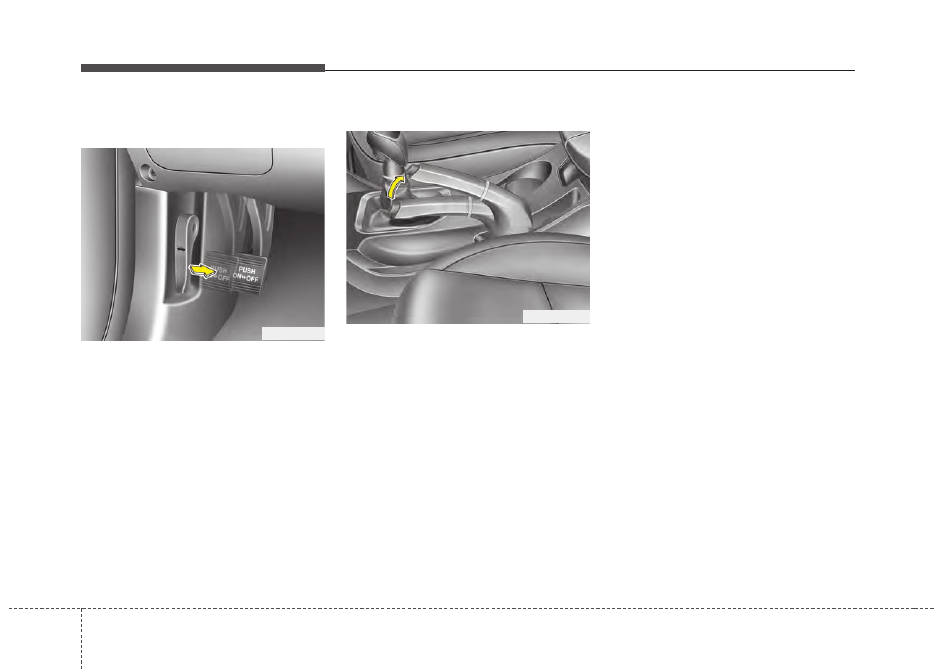

СТОЯНОЧНЫЙ ТОРМОЗ

Проверка стояночного тормоза

Tип A

Убедитесь, что ход педали стояночного
тормоза при нажатии на нее с усилием
30 кг (66 фунта, 294 Н) находится в
пределах указанных в технических
характеристиках автомобиля значений.
Кроме того, стояночный тормоз должен
независимо от других устройств
надежно удерживать автомобиль на
достаточно крутом склоне. Если ход
отличается от требуемого, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.

Ход педали: 8~9 щелчков

Tип B

Проверьте ход стояночного тормоза,
подсчитав количество щелчков,
слышимых при полном его включении
с выключенного положения. Кроме
того, стояночный тормоз должен
независимо от других устройств
надежно удерживать автомобиль на
достаточно крутом склоне. Если ход
отличается от требуемого,
рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.

Ход: 5~6 щелчков при усилии 20 кг
(44 фунта, 196 Н).

OCM050015

ODM052015

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 57

Техническое обслуживание

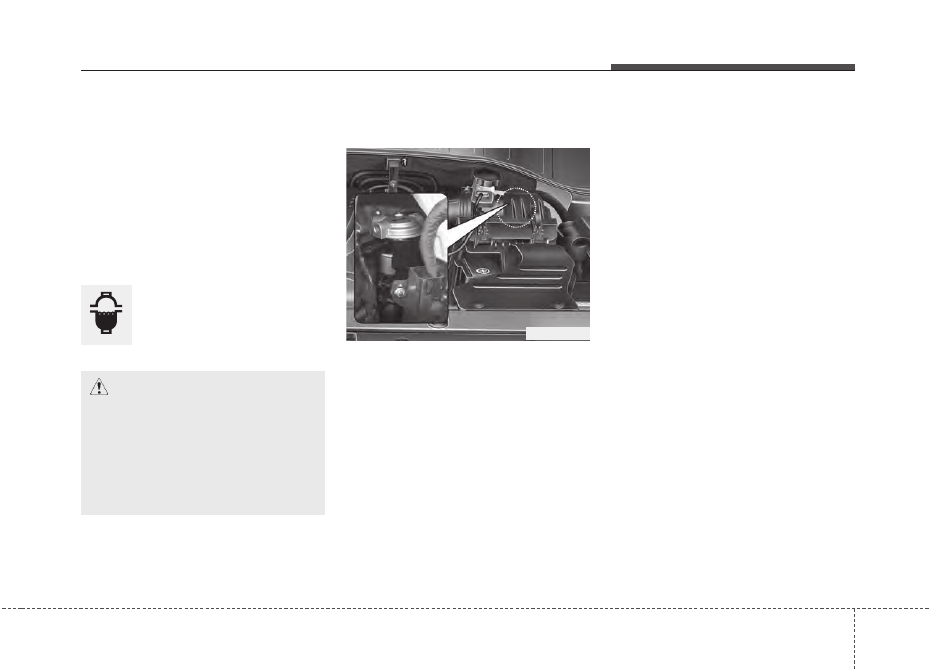

ТОПЛИВНЫЙ ФИЛЬТР (ДЛЯ АВТОМОБИЛЕЙ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ)

Слив воды из топливного
фильтра

Топливный фильтр отделяет воду от
топлива и тем самым играет важную
роль в работе двигателя. Отделенная
вода накапливается на дне фильтра.
Если в топливном фильтре скопилось
достаточно большое количество воды,
при переводе ключа зажигания в
положение “ON” (включено),
включится контрольная лампа.

Если эта контрольная лампа
горит или мигает,
рекомендуем обратиться к
уполномоченному дилеру
HYUNDAI.

Замена фильтрующего
элемента топливного фильтра

✽ К СВЕДЕНИЮ

Если есть необходимость в замене
картриджа топливного фильтра,
рекомендуем использовать для
замены оригинальные детали,
приобретенные у уполномоченного
дилера HYUNDAI.

ВНИМАНИЕ

Если вовремя не сливать воду,
скопившуюся в топливном
фильтре, при ее смешивании с
топливом основные элементы
автомобиля, такие, как
топливная система, могут
быть повреждены.

ODM072011

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Техническое обслуживание

58

7

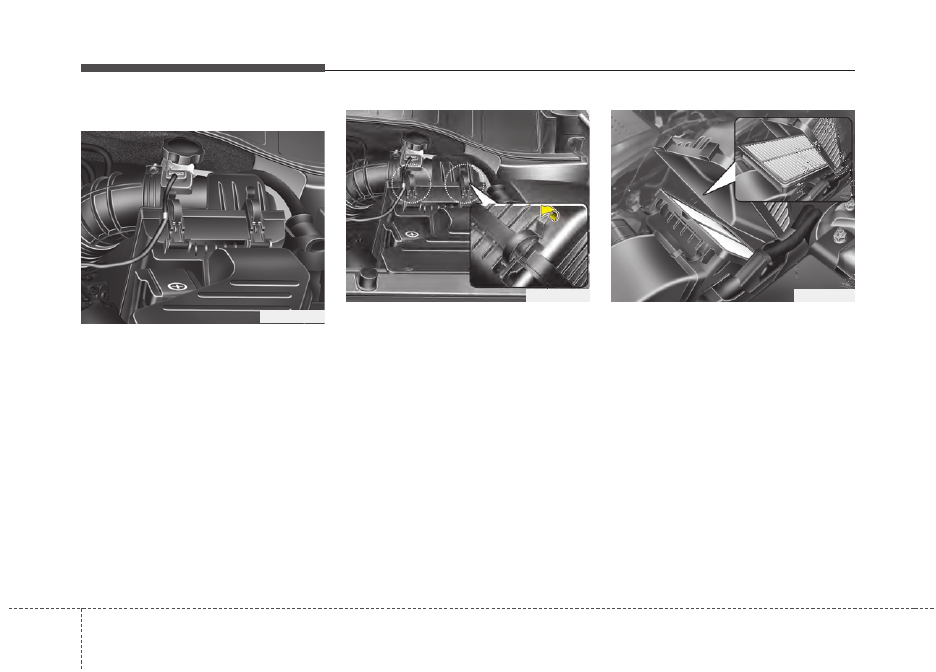

ВОЗДУШНЫЙ ФИЛЬТР

Замена фильтра

Он должен быть заменен при
необходимости, промывка не
допускается.
Фильтр может быть очищен при
осмотре фильтрующего элемента
воздушного фильтра.
Очистить фильтр сжатым воздухом.
При необходимости воздушный
фильтр должен быть заменен на
новый; чистка и повторное
использование воздушного фильтра
не допускаются.

1.

Отпустите защелки, крепящие
крышку воздушного фильтра, и
откройте крышку.

2. Вытереть внутренние поверхности

воздухоочистителя.

3. Замените воздушный фильтр.
4.

Закрепите крышку с помощью
защелок.

ODM072012

ODM072013

OXM079014

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 59

Техническое обслуживание

Замену фильтра необходимо
производить в соответствии с
графиком технического обслуживания.
Если автомобиль эксплуатируется в
районах с повышенной
запыленностью или песчаных
районах, интервалы между заменами
фильтрующего элемента должны
быть меньше интервалов,
рекомендуемых для нормальных
условий эксплуатации. (См. пункт
“Техническое обслуживание при
тяжелых условиях эксплуатации
автомобиля” в данном разделе).

ВНИМАНИЕ

• Не эксплуатируйте

автомобиль без воздушного
фильтра, это приведет к
повышенному износу
двигателя.

• При снятии фильтрующего

элемента воздушного
фильтра следите за тем,
чтобы пыль или грязь не
попадали во впускную
магистраль, поскольку это
может привести к
повреждению двигателя.

• Рекомендуем использовать

запасные части,
приобретенные у
авторизованного дилера
HYUNDAI.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Техническое обслуживание

60

7

ВОЗДУШНЫЙ ФИЛЬТР СИСТЕМЫ УПРАВЛЕНИЯ МИКРОКЛИМАТОМ

Состояния фильтра

Необходимо заменять воздушный
фильтр системы кондиционирования
согласно графику технического
обслуживания. Если автомобиль
эксплуатируется в городах с сильно
загрязненным воздухом или в
условиях запыленных, неровных
дорог в течение продолжительного
периода времени, фильтр необходимо
проверять и менять чаще. При
самостоятельной замене воздушного
фильтра системы управления
микроклиматом следуйте методике,
описанной ниже; выполняя замену,
следите за тем, чтобы не повредить
другие компоненты автомобиля.

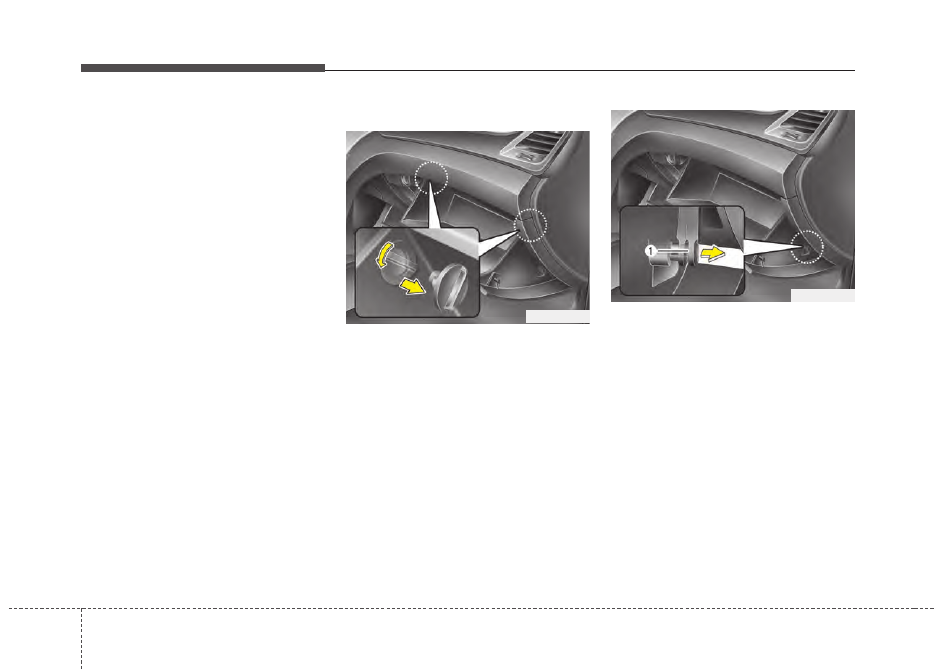

Замена фильтра

1.

Открыть перчаточный ящик и
удалить хомут (1).

2. При открытом перчаточном ящике:

удалить с обеих сторон стопоры.

ODM072015

ODM072014

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 61

Техническое обслуживание

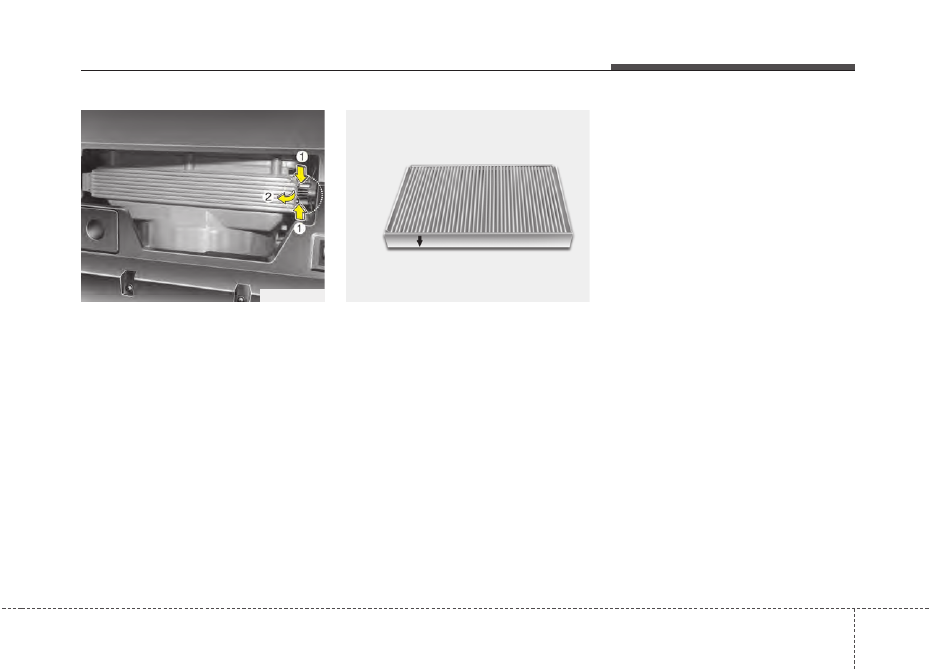

3.

Снимите крышку воздушного
фильтра климат-контроля, нажав на
фиксаторы с правой стороны
крышки.

4.

Замените воздушный фильтр
системы управления
микроклиматом.

5. Установка выполняется в порядке,

обратном разборке.

✽ К СВЕДЕНИЮ

При замене воздушного фильтра
климат-контроля устанавливайте его
правильно. В противном случае в
системе может появиться шум, а
эффективность фильтрации может
понизиться.

OCM070017

ODM072016

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Техническое обслуживание

62

7

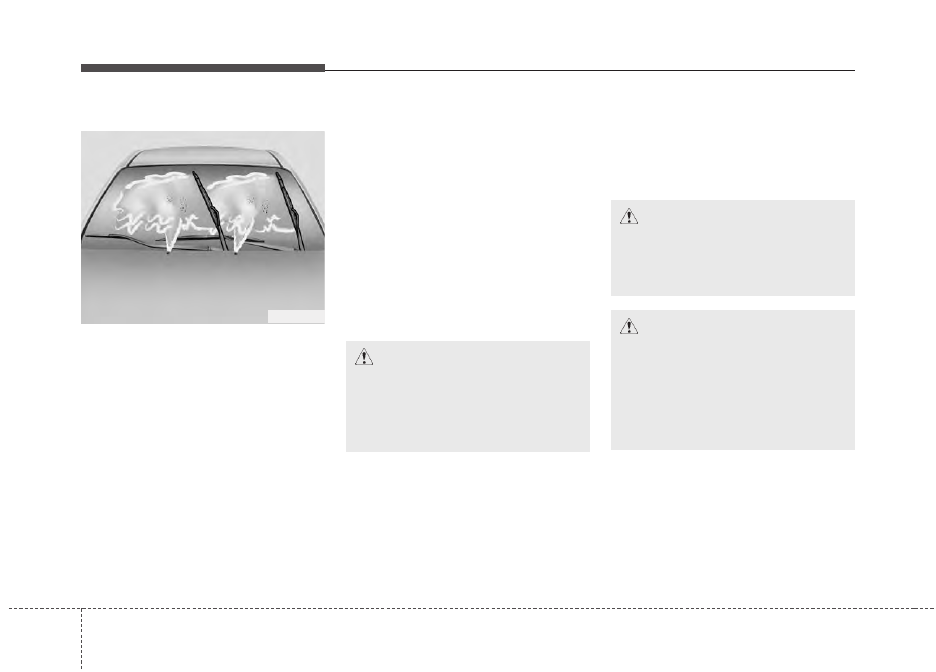

ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ

Проверка состояния щеток

✽ К СВЕДЕНИЮ

Известно, что горячий
промышленный воск, который
наносится в автоматических
автомобильных мойках, осложняет
очистку лобового стекла.

Загрязнение лобового стекла или
щеток стеклоочистителя
посторонними веществами может
снизить эффективность работы
стеклоочистителя. Обычными
источниками загрязнения являются
насекомые, сок деревьев и горячий
воск, используемый в некоторых
коммерческих автомобильных мойках.
Если щетки плохо очищают стекло,
вымойте стекло и щетки
качественным моющим средством или
нейтральным чистящим средством,
после чего тщательно ополосните
чистой водой.

Замена щеток

Если стеклоочистители не очищают
стекло должным образом, это может
означать, что щетки изношены или
повреждены, и их необходимо заменить.

ВНИМАНИЕ

Чтобы не повредить щетки
стеклоочистителя, не
используйте вблизи них бензин,
керосин, сольвент или другие
растворители.

ВНИМАНИЕ

Во избежание повреждения
рычагов стеклоочистителей не
следует пытаться
перемещать их вручную.

ВНИМАНИЕ

Использование щеток
стеклоочистителей, не
с о о т в е т с т в у ю щ и х
требованиям, может привести
к неисправностям
стеклоочистителей и выходу
их из строя.

1JBA5122

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 63

Техническое обслуживание

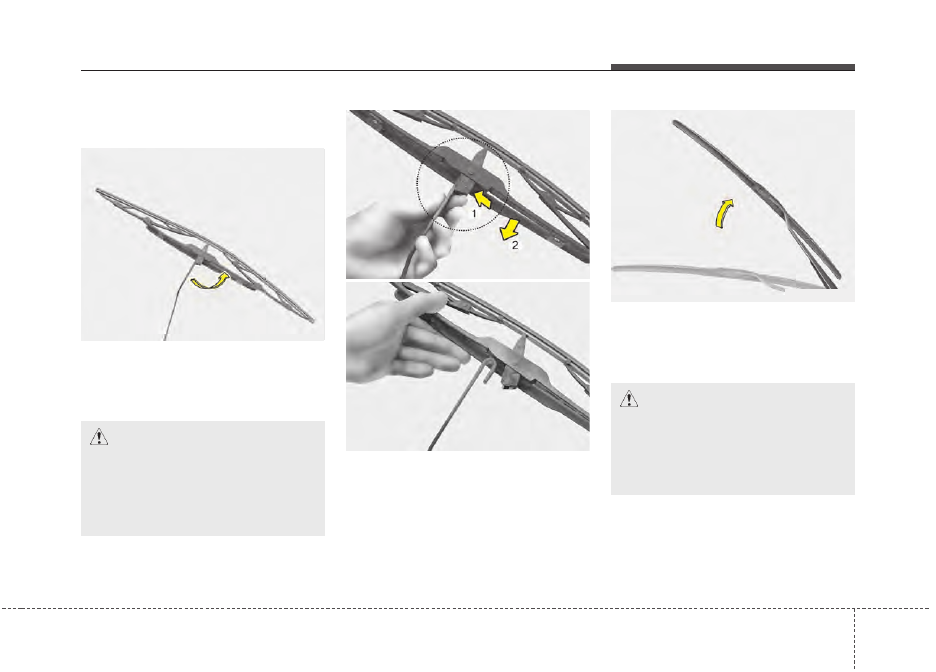

Щетка стеклоочистителя
ветрового стекла

Tип А
1. Поднимите рычаг стеклоочистителя

и поверните узел щетки, чтобы
получить доступ к защелке.

2. Сожмите защелку и переместите

узел щетки вниз.

3. Снимите щетку с рычага.
4. Установка щетки выполняется в

порядке, обратном снятию.

Tип B
1. Поднимите рычаг стеклоочистителя

и поверните узел щетки, чтобы
получить доступ к защелке.

ВНИМАНИЕ

Не допускайте падения рычага
стеклоочистителя на ветровое
стекло, поскольку он может
выбить кусок стекла или
расколоть стекло.

1LDA5023

1JBA7037

1JBA7038

OHM078059

ВНИМАНИЕ

Не допускайте падения рычага
стеклоочистителя на ветровое
стекло, поскольку он может
выбить кусок стекла или
расколоть стекло.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Техническое обслуживание

64

7

2.

Поднять зажим щетки
стеклоочистителя. Затем опустить
щетку в сборе и снять ее.

3. Установить новую щетку в сборе в

обратном демонтажу порядке.

Щетка стеклоочистителя
заднего стекла

1.

Поднимите стеклоочиститель и
снимите щетку.

2.

Установите новую щетку
стеклоочистителя. Для этого
вставьте центральную часть в паз,
находящийся в ручке
стеклоочистителя, и надавите до
щелчка.

3.

Проверьте, что щетка прочно
установлена, немного потянув ее.

Для предотвращения повреждения
рычагов стеклоочистителей или
других компонентов при замене щеток
стеклоочистителей рекомендуем
поручить выполнение этой операции
авторизованному дилеру HYUNDAI.

OHM078063

OHM078062

OHM078060

OHM078061

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 65

Техническое обслуживание

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Рекомендации по обращению с
аккумуляторной батареей

• Следите за тем, чтобы

аккумуляторная батарея была
надежно закреплена.

• Аккумуляторная батарея должна

быть чистой и сухой.

• Клеммы и контакты разъемов должны

быть чистыми, плотно прилегающими
и покрытыми слоем технического
вазелина или специальной смазки
для электрических контактов.

• Электролит, вылившийся из

аккумуляторной батареи, следует
немедленно смыть водным
раствором пищевой соды.

• Если автомобиль не будет

использоваться в течение
продолжительного времени,
отсоедините кабели от
аккумуляторной батареи.

ОСТОРОЖНО

- Основные опасности,

связанные с
эксплуатацией
аккумуляторной батареи

При работе с акку

-

муляторными батареями
внимательно прочтите
следующие указания.

Не подносите к батарее
зажженные сигареты,
открытый огонь из
других источников и не
производите искр.

В элементах акку

-

муляторной батареи
постоянно присутствует
горючий газ - водород,
который  может взорва

-

ться при воспламенении.

(Продолжение)

(Продолжение)

Храните аккумуляторные
батареи вне
досягаемости детей,
поскольку в батареях
содержится СЕРНАЯ
КИСЛОТА. Не допускайте
попадания кислоты,
находящейся в батарее,
на кожу, в глаза, на
одежду или
лакокрасочные покрытия.

Если электролит попал
вам в глаза, промывайте
их чистой водой в
течение не менее 15
минут и как можно скорее
обратитесь за
медицинской помощью.
Если электролит попал
вам на кожу, тщательно
промойте пораженный
участок. Если вы
чувствуете боль или
жжение, как можно скорее
обратитесь за
медицинской помощью.

(Продолжение)

ODM072021

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Техническое обслуживание

66

7

(Продолжение)

При выполнении зарядки
аккумуляторной батареи
или проведении работ
вблизи нее надевайте
защитные очки. При
работе в закрытых
помещениях обеспечьте
надлежащую вентиляцию.

Неправильно утили

-

зированная акку

-

муляторная батарея
может

нанести вред

окружающей среде и
здоровью людей.
Утилизация аккумуля

-

торных батарей должна
проводиться в
соответствии с местным
законодательством или
нормативами.

(Продолжение)

(Продолжение)
• При подъеме аккумуляторной

батареи в пластиковом
корпусе, избыточное давление
на корпус может  привести к
утечке кислоты, и, как
следствие, получению травм.
Поднимайте аккумуляторную
батарею с помощью
приспособления для переноски
или взявшись двумя руками за
противоположные углы.

• Не пытайтесь заряжать акку

-

муляторную батарею, когда к
ней подсоединены кабели.

• В системе электронного зажи

-

гания применяется высокое
напряжение. Не прикасайтесь к
ее элементам при работающем
двигателе или включенном
зажигании.

Несоблюдение правил техники
безопасности, перечисленных
выше,

может

привести к

получению серьезных травм или
гибели.

ВНИМАНИЕ

При подключении
неразрешенных электронных
устройств к АКБ она может
разрядиться. Запрещается
использовать неразрешенные
устройства.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 67

Техническое обслуживание

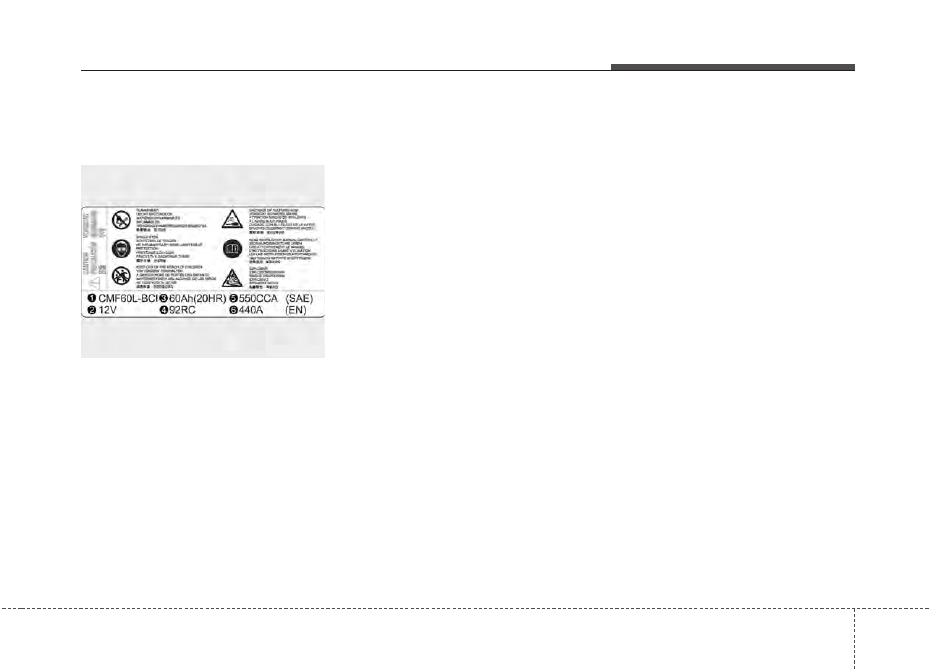

Наклейка с указанием емкости
аккумуляторной батареи
(см. пример)

❈ Наклейка на аккумуляторной батарее

может отличаться от показанной на
рисунке.

1. CMF60L-BCI : Принятое в компании

HYUNDAI название модели
аккумуляторной батареи

2. 12V: Номинальное напряжение
3. 60Ah (20HR) : Номинальная емкость

(в ампер-часах)

4. 92RC : Номинальная резервная

емкость (в минутах)

5. 550CCA : Ток холодной прокрутки в

амперах по методике SAE

6. 440A: Ток холодной прокрутки в

амперах по методике EN

Подзарядка аккумуляторной
батареи

В вашем автомобиле установлена не
требующая обслуживания акку

-

муляторная батарея, изготовленная с
использованием кальция.
• Если произошел разряд

аккумуляторной батареи в течение
короткого промежутка времени
(например, по причине оставленных
включенными фар или ламп
освещения салона автомобиля, не
использовавшегося какое-то время),
необходимо произвести медленную
зарядку батареи (малым током) в
течение 10 часов.

• Если аккумуляторная батарея

постепенно разрядилась по причине
высокой электрической нагрузки в
процессе использования
автомобиля, подзарядите ее током
20~30 А в течение двух часов.

OJD072039

■ Пример

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Техническое обслуживание

68

7

Сброс параметров приборов

После разряда или отключения
аккумуляторной батареи необходимо
сбросить параметры некоторых
функций и приборов:
• Автоматический подъем/опускание

окон (см. раздел 4)

• Люк (см. раздел 4)
• Маршрутный компьютер (см. раздел 4)
• Система управления микроклиматом

(см. раздел 4)

• Часы (см. раздел 4)
• Аудиосистема (см. раздел 4)

(Продолжение)
• Отключение зарядного

устройства аккумуляторной
батареи производится в
следующем порядке.
1. Переведите главный выклю-

чатель зарядного устройства
аккумуляторной батареи в
положение “Выключено”.

2. Отсоедините контактный за-

жим от отрицательной
клеммы аккумуляторной
батареи.

3. Отсоедините контактный за-

жим от положительной
клеммы аккумуляторной
батареи.

• Перед выполнением операций

по техническому обслуживанию
или подзарядке аккумуляторной
батареи, отключите все элек-
трооборудование и выключите
двигатель.

• Кабель, идущий к отрица-

тельной клемме аккумуляторной
батареи, должен отключаться
первым, а подключаться
последним.

ОСТОРОЖНО

- Подзарядка

аккумуляторной батареи

При подзарядке аккумуляторной
батареи необходимо соблюдать
следующие меры
предосторожности:
• Необходимо снять аккуму-

ляторную батарею с автомо-
биля и расположить ее в месте
с хорошей вентиляцией.

• Вблизи аккумуляторной батареи

запрещается курить, а также
выполнять действия, связанные
с опасностью возникновения
искр или открытого пламени.

• Следите за батареей в

процессе зарядки, остановите
зарядку и уменьшите ее
скорость, если в элементах
батареи началось сильное
выделение газа (кипение) или
если температура электролита
в любом из элементов
превышает 49°C (120°F).

• При выполнении проверки

аккумуляторной батареи в
процессе зарядки надевайте
защитные очки.

(Продолжение)

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     42      43      44      45     ..
