Системы безопасности автомобиля

80

3

• Фронтальные подушки безопасности

не должны раскрываться при
боковых ударах, так как пассажиры
перемещаются в сторону удара и
передние подушки безопасности не
обеспечат дополнительную защиту
пассажиров.

• Однако в зависимости от силы и

угла удара и скорости автомобиля
могут раскрыться боковые подушки
безопасности или шторки.

• При угловом ударе пассажиры могут

переместиться в направлении, в
котором подушки безопасности не
смогут обеспечить дополнительную
защиту, поэтому датчики не должны
раскрывать никаких подушек.

• Часто непосредственно перед

ударом водитель резко тормозит.
При таком резком торможении
опускается передняя часть
автомобиля. Это приводит к тому,
что автомобиль скользит под
автомобиль с более высоким
клиренсом. В такой ситуации
подушки безопасности могут не
раскрыться, так как силы
замедления, регистрируемые
датчиками, могут в значительной
степени быть заменены таким
ударом скольжения.

1VQA2090

1VQA2089

OVQ036018N

3 81

Системы безопасности автомобиля

• Передние подушки безопасности не

надуваются при переворачивании
автомобиля, поскольку они не
обеспечивают защиту пассажиров
при таких авариях.

✽

✽ К СВЕДЕНИЮ

- Если установлен датчик

переворачивания

Впрочем, если автомобиль оснащен
боковыми подушками и занавесками
безопасности, они могут сработать
при переворачивании автомобиля,
когда оно определяется
соответствующим датчиком.

✽

✽ К СВЕДЕНИЮ

-

Без датчика переворачивания

Вместе с тем, боковые подушки
безопасности и/или надувные шторки
могут раскрыться при
переворачивании автомобиля в
условиях бокового столкновения, если
тот оснащен такими устройствами
пассивной безопас-ности.

• Подушки безопасности могут не

раскрыться, если автомобиль
столкнется с такими предметами, как
электрические столбы или деревья,
когда точка удара сконцентрирована
в одной области и датчики не
регистрируют полную силу удара.

1VQA2092

1VQA2091

Системы безопасности автомобиля

82

3

Уход за системой SRS

Система SRS практически не требует
технического обслуживания и не
содержит частей, который можно
самостоятельно безопасно
обслуживать. Если контрольная лампа
подушек безопасности не загорается
или постоянно горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.

ОСТОРОЖНО

• Модификация компонентов

или проводки системы SRS,
включая установку любых
значков на крышки подушек и
изменение конструкции, может
отрицательно повлиять на
характеристики системы SRS и
привести к возможным
травмам.

• Для очистки крышек подушек

безопасности используйте
мягкую сухую или смоченную
чистой водой ткань.
Растворители и очистители
могут отрицательно
воздействовать на крышки
подушек безопасности и
правильное раскрытие системы.

(продолжение)

(продолжение)
• Запрещается размещать какие-

либо предметы на модулях
подушек безопасности (или
вблизи них), расположенных на
рулевом колесе, панели
приборов, коленном буфере на
стороне водителя, а также над
перчаточным ящиком на
стороне пассажира, поскольку
такие предметы могут
травмировать находящихся в
салоне в случае раскрытия
подушки безопасности при
столкновении.

• В случае раскрытия подушки

безопасности рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для ее
замены.

• Запрещается самостоятельно

вскрывать или отсоединять
проводку и прочие компоненты
системы SRS. Это может
привести к травмам вследствие
случайного раскрытия подушек
безопасности или стать
причиной неисправности
системы SRS.

(продолжение)

(продолжение)
• Если необходимо утилизировать

компоненты системы подушек
безопасности или автомобиль
целиком, нужно соблюдать
определенные меры
п р е д о с т о р о ж н о с т и .
Уполномоченный

дилер

HYUNDAI осведомлен о таких
мерах предосторожности и
может  предоставить нужную
информацию. Несоблюдение
этих мер и процедур может
повысить риск получения травм.

• Если автомобиль был затоплен

или на ковриках или полу
видны следы воды, не
пытайтесь запускать
двигатель. Рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

3 83

Системы безопасности автомобиля

Дополнительные меры
предосторожности

• Запрещается перевозить

пассажиров в багажном
отделении или на сложенной
спинке сиденья. Водитель и
пассажиры должны сидеть
вертикально, откинувшись на
спинку. Ремни безопасности должны
быть пристегнуты, а ноги должны
находиться на полу.

• Пассажиры не должны

высовываться из автомобиля и
меняться сиденьями во время
движения. Непристегнутого ремнем
безопасности пассажира во время
ДТП или резкого торможения может
отбросить на внутренние части
салона, на других пассажиров или
выбросить из автомобиля.

• Каждый ремень безопасности

предназначен для одного
пассажира. Если одним ремнем
безопасности пользуется более
одного человека, в результате ДТП
они могут серьезно пострадать или
погибнуть.

• Не устанавливайте дополнительные

принадлежности на ремни
безопасности.

Устройства,

претендующие на повышение
комфорта пассажира или
смещающие положение ремня
безопасности, могут снизить защиту,
которую обеспечивает ремень, и
повысить вероятность получения
серьезных травм в результате ДТП.

• Пассажиры не должны помещать

твердые или острые предметы
между телом и подушками
безопасности. Твердые или острые
предметы на коленях или во рту
могут привести к травмам при
раскрытии подушки безопасности.

• Пассажиры должны находиться

на достаточном расстоянии от
крышек подушек безопасности.
Водитель и пассажиры должны
сидеть вертикально, откинувшись на
спинку. Ремни безопасности должны
быть пристегнуты, а ноги должны
находиться на полу. Если водитель и
пассажиры находятся слишком
близко к крышкам подушек
безопасности, они могут получить
травмы при раскрытии подушек.

• Не прикрепляйте и не помещайте

предметы на крышки подушек
безопасности или рядом с ними.
Предмет, прикрепленный или
помещенный на крышки передних
или боковых подушек безопасности
может негативно повлиять на работу
подушек.

• Запрещается модифицировать

передние сиденья. Модификация
передних сидений может помешать
работе чувствительных
компонентов системы пассивной
безопасности или боковых подушек.

• Запрещается помещать предметы

под передние сиденья.
Помещение предметов под
передние сиденья может помешать
работе чувствительных
компонентов и жгутов проводки
системы пассивной безопасности.

• Никогда не держите младенца или

ребенка на коленях. В результате
ДТП младенец или ребенок может
серьезно пострадать или погибнуть.
Младенцы и дети должны быть
правильно пристегнуты в
соответствующем детском кресле
или на заднем сиденье.

Системы безопасности автомобиля

84

3

Установка дополнительного
оборудования или
модификация автомобиля с
подушками безопасности

Модификация автомобиля путем
изменения рамы, бамперов,
переднего и бокового листового
металла или клиренса может повлиять
на работу системы подушек
безопасности автомобиля.

Предупреждающая этикетка
подушек безопасности
(при наличии)

Все предупреждающие этикетки
подушек безопасности предназначены
для информирования водителя и
пассажиров об их потенциальной
опасности.
Обратите внимание, что в этих
обязательных предупреждениях
особое внимание уделяется
безопасности детей. Кроме того,
нельзя забывать и о приведенных
выше опасностях для взрослых.

ОСТОРОЖНО

• При неправильном

расположении на сиденье или
его смещении водитель и
пассажиры могут оказаться
слишком близко к
раскрывающейся подушке
безопасности, удариться об
элементы конструкции или
могут быть выброшены из
автомобиля, что приведет к
серьезным травмам или смерти.

• Всегда сохраняйте

вертикальное положение по
центру сиденья, откинувшись
на спинку. Ремень
безопасности должен быть
пристегнут, ноги должны быть
вытянуты и находиться в
удобном положении, а ступни
должны находиться на полу.

ODMESA2007

3 85

Системы безопасности автомобиля

АКТИВНАЯ СИСТЕМА ПОДЪЕМА КАПОТА (ПРИ НАЛИЧИИ)

Активная система подъема капота
уменьшает риск травмирования
пешеходов за счет поднятия капота
при определенных происшествиях.
Активная система подъема капота
работает только при включенном
зажигании и скорости в диапазоне
25~50 км/ч(15,5~31 мили/ч).
Активная система подъема капота
создает под капотом дополнительное
деформируемое пространство для
последующего удара по голове.

✽

✽ К СВЕДЕНИЮ

-

ремонт активной системы
подъема капота

Если сработала активная система
поднятия капота, не устанавливайте
капот на место самостоятельно.
Рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.

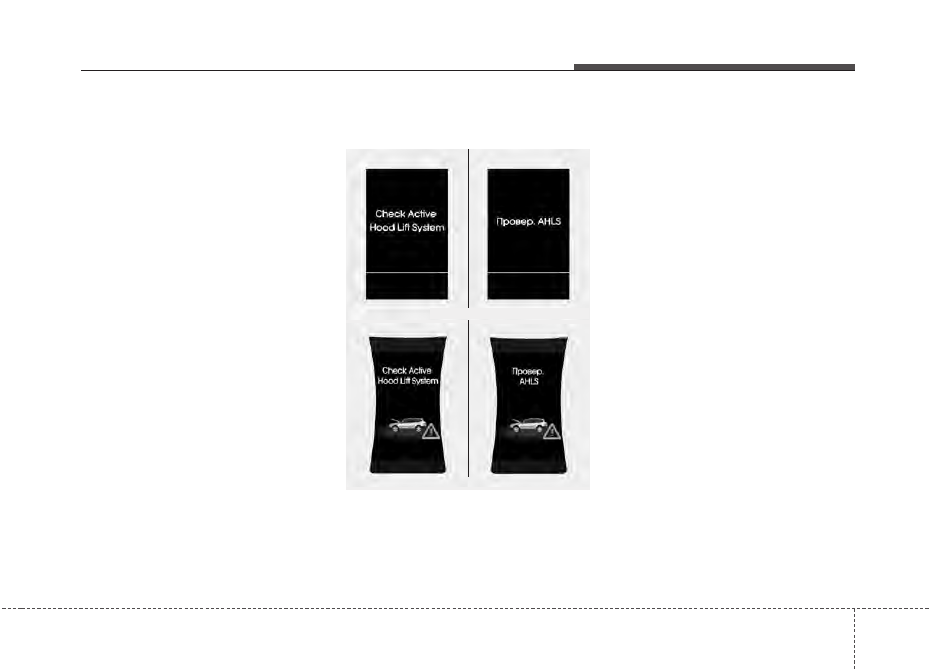

Неисправность активной системы
подъема капота

Если система неисправна, на ЖК-
дисплее комбинации приборов
отобразится сообщение.

Это предупреждающее сообщение
указывает на то, что система не
обеспечивает защиту пешеходов. При
появлении этого предупреждающего
сообщения рекомендуем как можно
скорее обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.

✽

✽ К СВЕДЕНИЮ

• Не снимайте и не модифицируйте

компоненты и проводку активной
системы подъема капота.

• Не меняйте передний бампер и

кузовные элементы.

• Не приобретайте передний бампер

или крышку на вторичном рынке.
Установка этих частей может
привести к неисправности
активной системы подъема капота.

ODMEDI2074/ODMEDI2074RU

ODMEDI2073/ODMEDI2073RU

■ Tип А

■ Tип В

Характеристики автомобиля

210

4

✽

✽ К СВЕДЕНИЮ

Если установить непредусмотренные
конструкцией газоразрядные фары,
то аудиосистема и электронные
приборы транспортного средства
могут работать со сбоями.

Антенна

Антенна на крыше

Для получения сигналов обоих
диапазонов (AM и FM) автомобиль
использует антенну на крыше. На
автомобиле установлена антенна
съемного типа. Для снятия антенны
поверните ее против часовой стрелки.
Для установки антенны поверните ее
по часовой стрелке.

АУДИОСИСТЕМА

OHM048154

■ Tип B

ВНИМАНИЕ

• Перед въездом в место с

низким верхним просветом
или в автомобильную мойку
снимите антенну, повернув ее
против часовой стрелки. В
противном случае антенна
может быть повреждена.

• Для обеспечения высокого

качества приема
радиосигналов при установке
антенны необходимо
обеспечить ее вертикальное
положение и правильность
затяжки. Однако ее можно
снять при парковке
автомобиля или при или
размещении груза в багажнике
на крыше.

• Для обеспечения правильного

приема сигнала при
размещении груза в багажнике
на крыше не кладите его
вблизи груз вблизи полюса
антенны.

■ Tип A

4 211

Характеристики автомобиля

Дистанционное управление
аудиосистемой (при наличии)

✽ Реальная конструкция может

отличаться от показанной на рисунке.

Пульт дистанционного управления
работой аудиосистемы на рулевом
колесе, предназначен для повышения
уровня безопасности при управлении
автомобилем.

MODE (1)

Нажмите на кнопку MODE для выбора
режимов Radio (радиоприемник), Tape
(магнитофон) (при наличии) или CD
(компакт-диск).

SEEK (

/

) (2)

При нажатии кнопки SEEK и ее
удержании в течение 0,8 секунд и
более она будет выполнять
следующие функции в перечисленных
ниже режимах.

Режим RADIO (радиоприемник)
Она будет работать в качестве кнопки
автоматического поиска радиостанций
(AUTO SEEK).

Режим CDP (CD-плеер)
Она будет работать в качестве кнопки
быстрой перемотки (FF/REW).

При нажатии кнопки SEEK и ее
удержании в течение менее 0,8 секунд
она будет выполнять следующие
функции в перечисленных ниже
режимах.

Режим RADIO (радиоприемник)
Она будет работать в качестве кнопки
выбора заранее настроенных
радиостанций (PRESET STATION).

Режим CDP (CD-плеер)
Она будет работать в качестве кнопки
смены дорожек (TRACK UP/DOWN).

VOL (

+

/

-

) (3)

• Нажмите кнопку (+) для увеличения

уровня громкости.

• Нажмите кнопку (-) для уменьшения

уровня громкости.

MUTE (4)

• Чтобы выключить звук, нажмите

кнопку MUTE.

• Чтобы включить звук, снова

нажмите кнопку MUTE.

Подробная информация по органам
управления аудиосистемой приведена
в данном разделе ниже.

ODM042327

ВНИМАНИЕ

Не следует одновременно
нажимать несколько кнопок
пульта дистанционного
управления.

Характеристики автомобиля

212

4

Принцип работы аудиосистемы
автомобиля

AM и FM радиосигналы передаются с
высотных радиопередатчиков,
расположенных вокруг города. Они
улавливаются радиоантенной Вашего
автомобиля. Затем этот сигнал
передается радио в динамики
автомобиля. Когда автомобиля
достигает сильный радиосигнал
высокоточная конструкция
аудиосистемы обеспечивает наилучшее
возможное качество воспроизведения.
Однако в некоторых случаях сигнал,
поступающий к автомобилю может быть
слабым и нечетким.

Это может быть обусловлено такими
факторами, как расстояние до
радиостанции, близость других
радиостанций с сильным источником
сигнала или наличие зданий, мостов и
других крупных конструкций в зоне
приема сигнала.

Сигнал AM передается на большее
расстояние, чем сигнал FM. Это
происходит потому, что радиоволны
AM диапазона передаются на низких
частотах. Эти длинные, низкие
радиочастотные волны могут огибать
Землю, а не распространяться по
прямой в атмосфере. Кроме того они
огибают препятствия и поэтому
обеспечивают лучшее покрытие
сигнала.

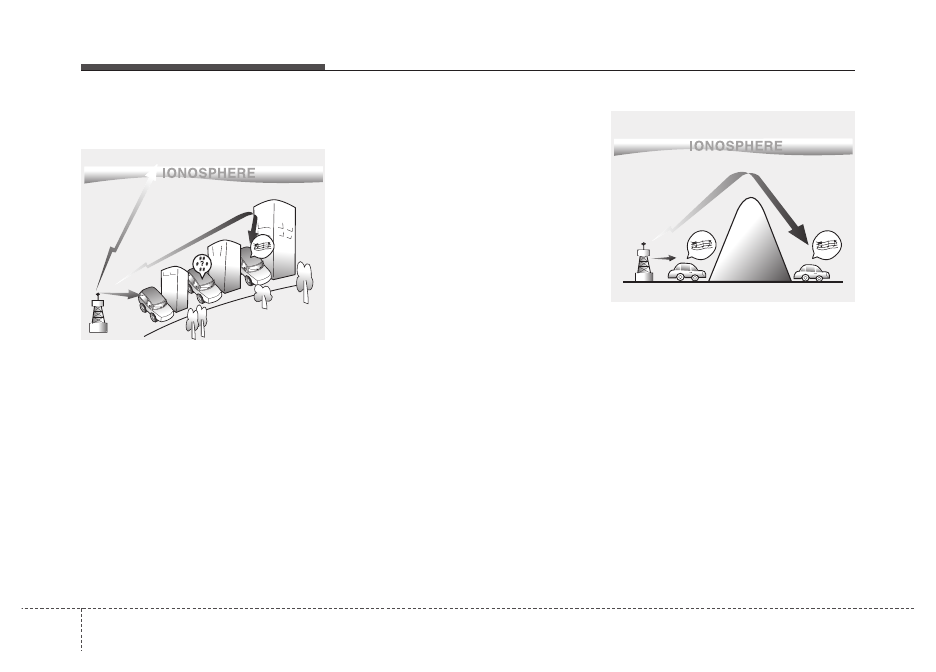

JBM001

Прием радиосигналов FM-диапазона

JBM002

Прием радиосигналов диапазона

4 213

Характеристики автомобиля

FM сигнал передается на высоких
частотах и не искривляется, проходя
вдоль поверхности Земли. Поэтому
FM сигнал обычно начинает затухать
на коротком расстоянии от
радиопередающей станции. Кроме
того FM сигналы легко нарушаются
зданиями, горами и другими
препятствиями. Это может привести к
определенным состояниям при
воспроизведении звука, которые могут
выглядеть как неисправность радио.
Указанные ниже состояния являются
нормальными и не указывают на
неисправность радио.

• Затухание сигнала - по мере

удаления автомобиля от
радиопередающей станции сигнал
будет ослабевать и звук начнет
затухать. В таких случаях мы
предлагает выбрать другую, более
мощную станцию.

• Искажения/помехи - слабые FM

сигналы или крупные препятствия
между передатчиком и Вашим радио
могут мешать сигналу, вызывая
шумовые помехи или искажения.
Снижая уровень помех можно
уменьшить этот эффект до
устранения нарушений.

• Переключение станции - по мере того,

как сигнал FM ослабевает, может
начать воспроизводиться другой,
более сильный сигнал на частоте,
ближайшей к установленной. Это
происходит потому, что радио
рассчитано на фиксацию на наиболее
чистом сигнале. Если это происходит,
выберите другую станцию с более
сильным сигналом.

JBM003

Радиостанция FM-диапазона

Здания

Зона, свободная
от препятствий
для радиосигнала

Мосты из
металлоконструкций

Рельеф местности

¢ ¢ ¢

JBM004

JBM005

Станция 2
88,1 МГц

Станция 2
88,3 МГц

Характеристики автомобиля

214

4

• Взаимопогашение с нескольких

направлений - радиосигнал
принимается с нескольких
направлений, что может вызвать
искажение или дрожание звука. Это
может быть вызвано приемом прямого
и отраженного сигнала одной и той же
станции или сигналами от двух
станций с близкими частотами. Если
это происходит, выберите другую
станцию до устранения указанного
состояния.

Использование мобильного
телефона или рации

При пользовании мобильным
телефоном в салоне автомобиля
возможно возникновение шумов от
аудиоустройства. Это не означает
неисправности аудиоустройства. В
этом случае следует использовать
мобильный телефон, находясь как
можно дальше от аудиоустройства.

ВНИМАНИЕ

При использовании системы
связи, такой как мобильный
телефон или рация, в салоне
автомобиля, следует
установить отдельную
внешнюю антенну. При
использовании мобильного
телефона или рации только с
внутренней антенной
аудиосистемы, возможно
возникновение помех для
электрической системы
автомобиля и нежелательное
воздействие на безопасность
работы автомобиля.

WARNING

Не используйте мобильный
телефон во время вождения
автомобиля. Для использования
мобильного телефона
остановитесь в безопасном месте.

4 215

Характеристики автомобиля

Уход за дисками

• Если температура в салоне машины

слишком высокая, откройте окно в
автомобиле для того, чтобы
проветрить салон перед тем, как
использовать систему.

• Копирование и использование

файлов MP3/WMA без разрешения
является незаконным. Используйте
диски, которые записаны только
законными способами.

• Не используйте взрывоопасные

средства, такие как бензин и
разбавитель, обычные чистящие
средства и антистатики,
предназначенные для аналоговых
дисков для CD-плеера.

• Во избежании повреждения

поверхности диска держите
компакт-диски за края или за
центральное отверстие.

• Очищайте поверхность диска с

помощью мягкой ткани перед тем,
как воспроизводить его (протирайте
от центра к краям).

• Не повреждайте поверхность диска

и не приклеивайте к нему наклейки,
липкую ленту или бумагу.

• Следите за тем, чтобы в CD-плеер

вставлялись только компакт-диски
(не вставляйте в плеер более одного
диска за раз).

• Храните диски в коробках после

использования, это защитит их от
царапин или загрязнений.

• В зависимости от типа компакт-

дисков (CD-R/CD-RW), некоторые
диски могут не работать должным
образом, это зависит от
производителя или способа
изготовления или записи диска. В
этих случаях попытка продолжить
использование может привести к
неисправности вашей аудиосистемы.

✽

✽ К СВЕДЕНИЮ

-

Воспроизведение
несовместимых,
защищенных от копирования
аудио компакт-дисков

Некоторые защищенные от
копирования компакт-диски,
несовместимые с международными
CD-стандартами аудио (Red Book),
могут не воспроизводиться на
аудиосистеме Вашего автомобиля.
Обратите внимание на то, что
невозможность воспроизводить
должным образом защищенные от
записи диски могут указывать на то,
что неисправен диск, а не CD-плеер.

Характеристики автомобиля

216

4

ПРИМЕЧАНИЕ:
Порядок воспроизведения файлов
(папок):
1. Порядок

воспроизведения

композиций: последовательно от

до .

2. Порядок воспроизведения папок:
❋ Папка, в которой отсутствует файл

звукозаписи, не отображается.

4 217

Характеристики автомобиля

ОСТОРОЖНО

• Не фиксируйте взгляд на

экране во время вождения
автомобиля. Длительная
фиксация взгляда на экране
может

стать причиной

автомобильной аварии.

• Не разбирайте, не собирайте и

не изменяйте конструкцию
аудиосистемы. Это может
привести к аварии, пожару или
поражению электрическим
током.

• Использование телефона во

время вождения автомобиля
может

привести к потере

внимания за условиями
движения и увеличить
вероятность аварии.
Пользуйтесь телефоном после
того, как припаркуете
автомобиль.

(Продолжение)

(Продолжение)
• Берегите устройство от

попадания воды и инородных
предметов внутрь. Это может
привести к задымлению,
пожару или неисправности
устройства.

• Не используйте устройство,

если на экране не отображается
никакая информация и
отсутствует звук. Это может
указывать на его
неисправность. Продолжение
использования устройства в
таких условиях может привести
к аварии (пожару, поражению
электрическим током) или
неисправности устройства.

• Не касайтесь антенны во время

грозы, поскольку это может
привести к поражению
электрическим током от
притянутой молнии.

(Продолжение)

(Продолжение)
• Для управления устройством

не останавливайтесь и не
паркуйтесь в зонах с
ограничением парковки. Это
может

привести к

автомобильной аварии.

• Используйте систему при

включенном зажигании
автомобиля. Длительное
использование устройства при
выключенном зажигании может
привести к разрядке
аккумуляторной батареи
автомобиля.

Характеристики автомобиля

218

4

ВНИМАНИЕ

• Управление устройством во

время вождения автомобиля
может привести к аварии
вследствие потери внимания
водителя к окружающим
условиям. Перед работой с
устройством припаркуйте
автомобиль.

• Отрегулируйте громкость до

уровня, который позволяет
водителю слышать звуки
снаружи автомобиля.
Вождение в условиях, когда
внешние звуки не слышны,
может привести к аварии.

• При включении устройства

уделите внимание настройке
громкости. Случайное
воздействие чрезвычайно
громкого звука при включении
устройства может привести к
нарушению слуха.
(Отрегулируйте громкость до
приемлемого уровня перед тем,
как выключить устройство.)

(Продолжение)

(Продолжение)
• Если Вы хотите изменить

положение монтажа
устройства, обратитесь к
продавцу устройства или в
сервисный центр. Для
монтажа или разборки
устройства требуется
техническая экспертиза.

• Перед использованием

устройства включите
зажигание автомобиля. Не
используйте аудиосистему в
течение длительного периода
времени при выключенном
зажигании, поскольку это
может привести к разряду
аккумуляторной батареи.

• Не подвергайте устройство

сильным ударным
воздействиям. Прямое
давление на переднюю стенку
монитора может привести к
повреждению ЖК или
сенсорного экрана.

(Продолжение)

(Продолжение)
• Перед очисткой устройства

убедитесь, что оно
выключено; для очистки
используйте сухую и мягкую
ткань. Никогда не используйте
грубые материалы, ткани с
химической пропиткой или
растворители (спирт, бензол,
разбавители и т. д.), поскольку
такие материалы могут
повредить панель устройства
или стать причиной
ухудшения цвета/качества.

• Не размещайте напитки

рядом с аудиосистемой.
Пролитые напитки могут
привести к неисправности
системы.

• В случае неисправности

устройства обратитесь к
продавцу или послепродажный
сервисный центр.

• Нахождение аудиосистемы в

электромагнитной среде
может создавать помехи в
виде шума.

4 219

Характеристики автомобиля

✽

✽ К СВЕДЕНИЮ

-

ПРИМЕЧАНИЕ ОБ
ИСПОЛЬЗОВАНИИ USB
УСТРОЙСТВА

• При использовании внешнего USB

устройства, при запуске двигателя
автомобиля

убедитесь, что

устройство не подключено.
Подключите устройство после
запуска двигателя.

• Запуск двигателя при

подключенном USB устройстве
может привести к повреждению USB
устройства. (Флэш-накопители USB
очень чувствительны к скачкам
напряжения).

• Если при подключенном внешнем

устройстве USB двигатель запущен
или выключен, внешнее устройство
может не работать.

• Система может не воспроизводить

не оригинальные файлы MP3 или
WMA.
1) Устройство может воспроизводить

только MP3 файлы со степенью
сжатия от 8 кбит/с до 320 кбит/с.

2) Устройство может воспроизводить

только музыкальные файлы
WMA со степенью сжатия от от 8
кбит/с до 320 кбит/с.

(Продолжение)

(Продолжение)
• Соблюдайте меры

предосторожности в отношении
статического электричества при
п о д к л ю ч е н и и / о т к л ю ч е н и и
внешнего USB устройства.

• Кодируемый MP3 ПЛЕЕР не

распознается.

• В зависимости от состояния

внешнего USB устройства, оно
может быть не распознано при
подключении.

• Если настройка форматированный

байт/сектор внешнего USB
устройства не является настройкой
512BYTE или 2048BYTE,
устройство не будет распознано.

• Используйте USB устройство

отформатированное только в FAT
12/16/32.

• USB устройства без идентификации

интерфейса USB могут не
распознаваться.

• Убедитесь, что соединительный

разъем USB не контактирует с телом
человека или другими объектами.

• При частом кратковременном

подключении или отключении USB
устройства возможна поломка
устройства.

(Продолжение)

(Продолжение)
• Вы можете услышать странный

шум при подключении или
отключении USB устройства.

• Если отключить внешнее устройство

USB в режиме воспроизведения USB,
внешнее устройство USB может быть
повреждено или может работать со
сбоями. Следовательно, внешнее
USB устройство необходимо
отсоединить перед отключением
аудиосистемы или ее переключением
в другой режим.  (например, при
включении радиоприемника или
проигрывателя компакт-дисков)

• Время, необходимое для

распознавания внешнего USB
устройства, зависит от емкости
устройства или типа файлов,
сохраненных в устройстве.

• Используйте USB устройство

только для воспроизведения
музыкальных файлов.

• Воспроизведение видеофайлов

через USB устройство не
поддерживается.

• Использование с интерфейсом USB

дополнительных USB устройств,
таких как зарядное устройство,
может снизить производительность
или стать причиной неисправности.

(Продолжение)
