Системы безопасности автомобиля

48

3

2.

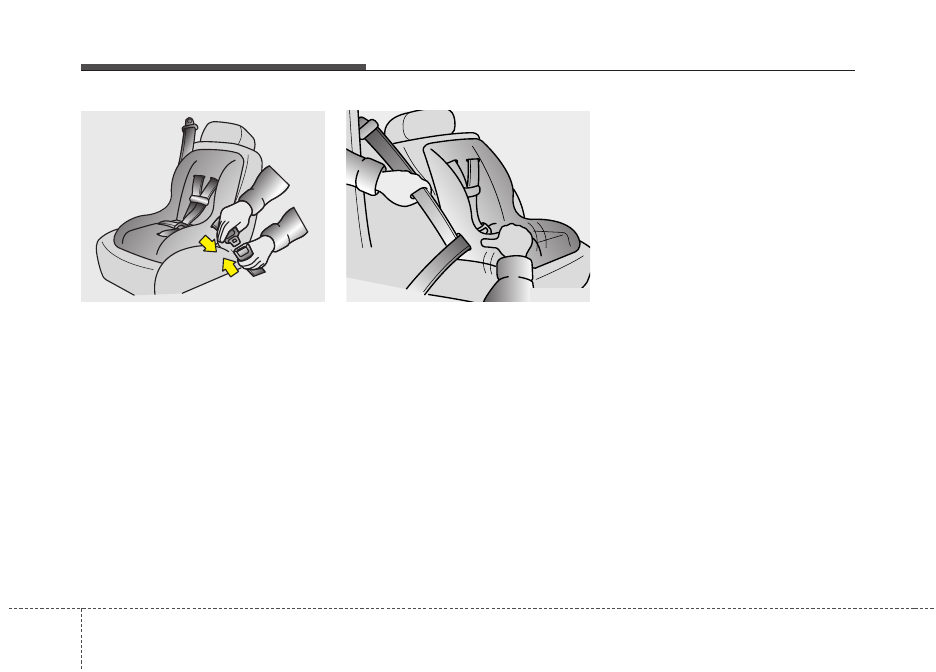

Вставьте язычок замка
трехточечного ремня безопасности
в пряжку. При соединении должен
быть ясно слышан щелчок.

Расположите кнопку открывания
замка так, чтобы обеспечить к ней
простой доступ в экстренном
случае.

3. Застегните ремень и дайте ему

натянуться. После установки
детского сиденья попробуйте
переместить его в разных
направлениях так, чтобы убедиться
в надежности его крепления.

Если необходимо натянуть ремень,
подайте ленту ремня внутрь кожуха
устройства автоматического
натяжения. Если расстегнуть ремень
безопасности и дать ему возможность
втянуться внутрь кожуха устройства
автоматического натяжения, это
устройство автоматически вернется в
свое нормальное рабочее положение.

OEN036104

OEN036101

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 49

Системы безопасности автомобиля

Соответствие детских сидений местам их установки - Для Еврoпы

Используйте только сертифицированные детские сиденья, подходящие для Вашего ребенка. Для выбора детских сидений
воспользуйтесь приведенной ниже таблицей.

U : подходит для устройств “универсальной” категории данной весовой группы
U*: означает “универсальный”, однако 2-е сиденье должно находиться в крайнем переднем положении

Но 2 сиденье должно быть максимально перемещено вперед.

Возрастная группа

Расположение сиденья

Переднее

пассажирское

сиденье

2 ряд, боковое

2 ряд, центральное

3 ряд, боковое

(при наличии)

0   : до 10 кг
(0 - 9 месяцев)

U

U

U

U*

0+ : до 13 кг
(0 - 2 года)

U

U

U

U*

I : 9 - 18 кг
(9 месяцев - 4 года)

U

U

U

U*

II : 15 - 25 кг

U

U

U

U*

II & III : 22 - 36 кг

U

U

U

U*

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Системы безопасности автомобиля

50

3

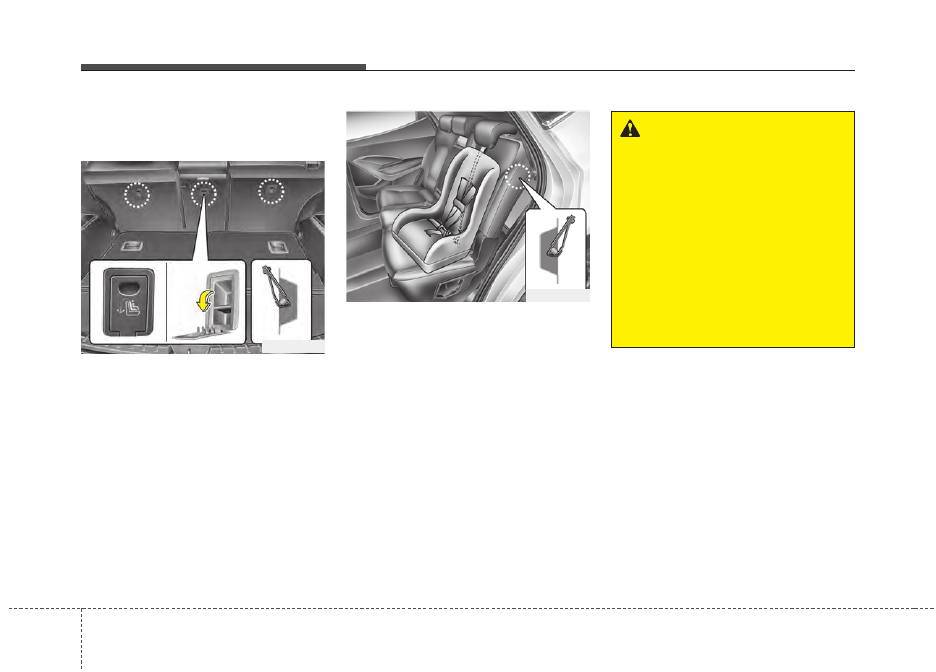

Фиксация детского кресла при
помощи привязного крепления
(при наличии)

Замки для закрепления крюков
детского сиденья расположены на
задней стороне спинок задних
сидений.

1.

Пропустите ремень крепления
детского сиденья над спинкой
сиденья.

Для автомобилей, которые
оборудованы регулируемыми
подголовниками, пропустите
ремень крепления детского сиденья
под подголовником между его
опорами или иным образом
пропустите ремень над спинкой
сиденья.

2. Соедините ответную часть замка

привязного крепления с
соответствующим замком
крепления детского кресла и
затяните ремень для надежной
фиксации кресла.

ODM032036

ODM032037

ОСТОРОЖНО

Если детское кресло не
акреплено должным образом,
или положение ребенка в нем не
зафиксировано надежно,
существенно увеличивается
вероятность получения
ребенком серьезных травм или
его гибели в дорожно-
транспортном происшествии.
Всегда соблюдайте инструкции
производителя детского сиденья
при его установке и
использовании.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 51

Системы безопасности автомобиля

Фиксация детского кресла
системой ISOFIX и системой
привязного крепления (при наличии)

Система ISOFIX является
стандартизированным решением для
установки детских кресел в автомобиле,
причем это решение устраняет
необходимость использования штатных
ремней безопасности для фиксации
детского кресла. Все это обеспечивает
более надежную фиксацию
одновременно с более легкой и более
быстрой установкой.
Сиденье, оснащенное системой ISOFIX,
может быть установлено только в случае
его сертификации применительно к
данному автомобилю в соответствии с
требованиями норм ECE-R44.

ОСТОРОЖНО

- Проверка детского кресла

Убедитесь в надежности
фиксации детского кресла путем
попытки перемещения его в
различных направлениях. Если
не обеспечить правильного
крепления детского кресла, оно
может колебаться, проворачи

-

ваться, наклоняться или
отделяться от сиденья, что
приведет к гибели ребенка или к
получению им серьезных
повреждений.

ОСТОРОЖНО

- Узлы крепления детского

кресла

• Узлы крепления детского

кресла предназначены для
восприятия только нагрузок от
детского кресла, установ

-

ленного должным образом. Но
при каких обстоятельствах не
допускается их использование
для крепления штатных ремней
безопасности или для
фиксации других предметов
или оборудования в
автомобиле.

• Крепление привязной системы

любым образом, отличном от
фиксации с использованием
соответствующего замка,
может

привести к ее

ненормальной работе.

ОСТОРОЖНО

- Привязное крепление

Никогда не используйте один
узел крепления детского кресла
(верхнее привязное крепление
или нижний замок) для фиксации
более чем одного кресла.
Увеличенная нагрузка от
нескольких сидений может
вызвать разрушение привязных
креплений или замков, что
приведет к получению
серьезных травм или к гибели
ребенка.

OXM039035

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Системы безопасности автомобиля

52

3

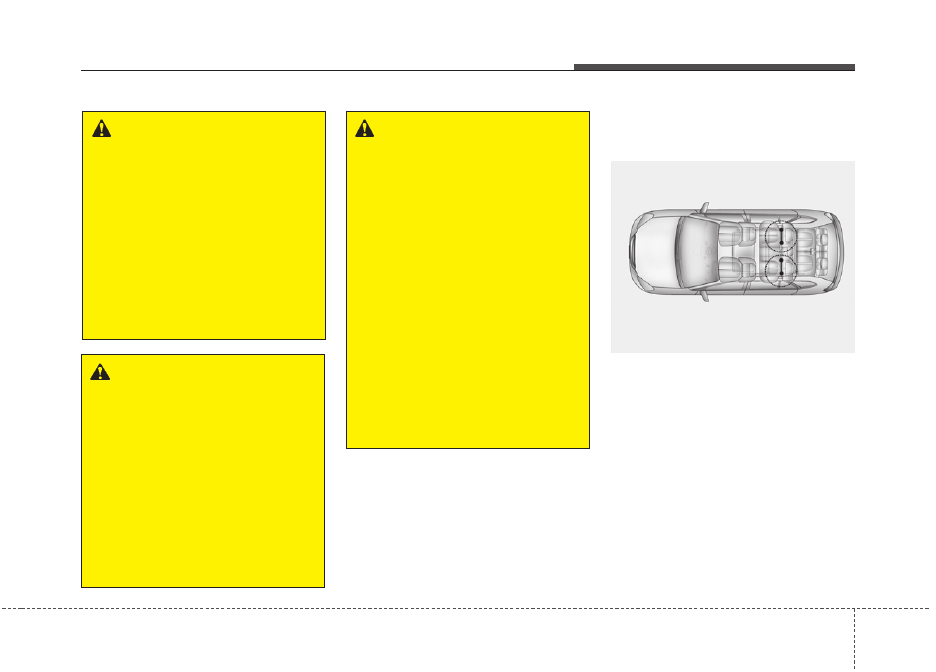

В нижней части с каждой стороны
спинок заднего сиденья имеется
символы ISOFIX. Эти символы
указывают положение нижних
крепежных элементов для детских
удерживающих систем.

Оба задних боковых сиденья
оборудованы парой креплений ISOFIX,
так же как соответствующими
креплениями верхнего страховочного
троса на задней стороне спинки
сиденья. Крепления ISOFIX
расположены между подушкой сиденья
и спинкой сиденья, маркированной
изображением ISOFIX.
При установке соединители ДУС
ISOFIX должны войти в контакт с
креплениями ISOFIX транспортного
средства (при соединении должен
быть слышан щелчок, следует
проверить визуальные индикаторы
ДУС и выполнить дополнительную
проверку натягиванием).

ДУС с всеобщим одобрением по ECE-
R 44 должен быть установлен с
дополнительной лямкой верхнего
страховочного троса, соединенной с
соответствующей точкой крепления
верхнего страховочного троса на
спинке сиденья.
Детское кресло должно быть
установлено и должно использоваться
в соответствии с руководством по
установке, которое прилагается к
креслу, оборудованному креплениями
типа ISOFIX.

ODMESA2004

Крепление ISOFIX

Индикатор положения

крепления ISOFIX

ODM032038

ОСТОРОЖНО

Установите детское сиденье так,
чтобы оно полностью
контактировало со спинкой
заднего сиденья, которая должна
быть наклонена на два деления
от вертикального (фиксируемого)
положения.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 53

Системы безопасности автомобиля

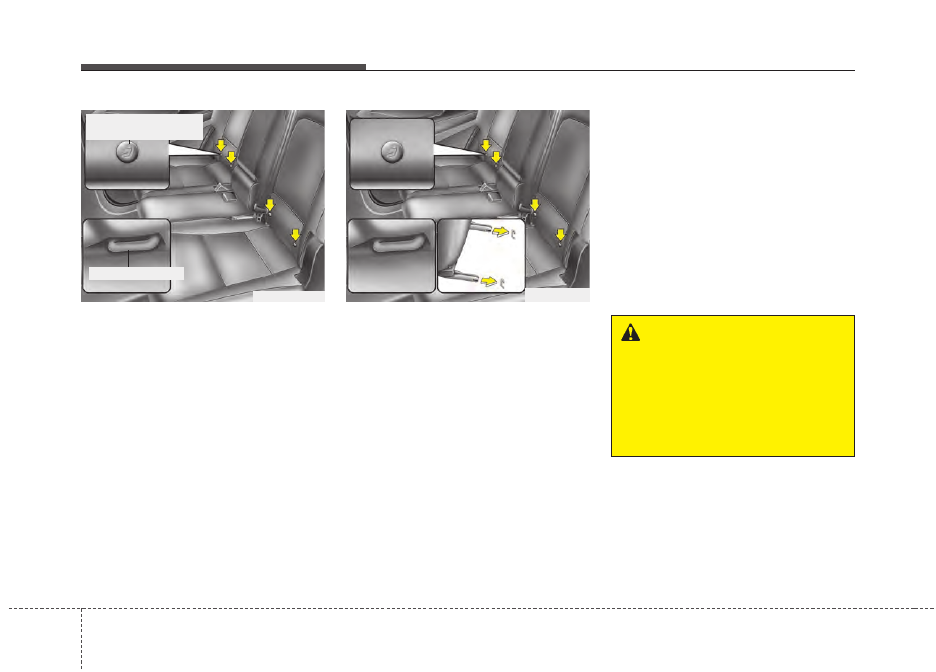

Как зафиксировать детское сиденье:
1. Для фиксации детского сиденья

соедините две части замка типа
ISOFIX: одну, которая прикреплена
к креслу, и другую, которая
закреплена на заднем сиденье
автомобиля. При соединении
должен быть ясно слышан щелчок.

2. Соедините ответную часть замка

привязного крепления с верхним
замком крепления детского кресла
и затяните ремень для надежной
фиксации кресла. (См. предыдущую
страницу.)

ОСТОРОЖНО

• При использовании имеющейся

на автомобиле системы ISOFIX
для установки детского кресла
на заднем сиденье автомобиля,
все неиспользуемые
металлические части замков
ремней безопасности должны
быть соединены со своими
пряжками, а сами ремни
безопасности должны быть
расположены за спинкой
детского кресла так, чтобы
ребенок не мог дотянуться до
свободных частей ремней
безопасности и схватить их.
Незафиксированные части
замков ремней безопасности
могут дать ребенку
возможность дотянуться до
свободных частей ремней
безопасности, что может
привести к удушью и к
серьезным травмам или гибели
ребенка, находящегося в
детском кресле.

(продолжение)

(продолжение)
• Не кладите ничего вокруг

анкерных креплений ISOFIX.
Также убедитесь в том, что
ремни безопасности не
цепляются за анкерные
крепления ISOFIX.

ВНИМАНИЕ

Не допускайте, чтобы во время
установки замок сиденья и
крепление системы ISOFIX
поцарапали или зажали ткань
ремня безопасности заднего
сиденья.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Системы безопасности автомобиля

54

3

ОСТОРОЖНО

• Не устанавливайте детское

сиденье в центр заднего
сиденья с использованием
расположенных на автомобиле
замков типа ISOFIX. Замки типа
ISOFIX предназначены только
для фиксации детского
сиденья в правой или в левой
части заднего сиденья. Не
используйте замки типа ISOFIX
не по назначению, пытаясь с их
помощью закрепить детское
сиденье в центре заднего
сиденья автомобиля.
В таком случае при
столкновении прочность
замков типа ISOFIX может
оказаться недостаточной для
удержания на месте детского
сиденья, установленного в
центре заднего сиденья. Их
возможное разрушение может
привести к серьезным травмам
или к гибели ребенка.

(продолжение)

(продолжение)
• Не используйте нижний замок

крепления детского сиденья
для фиксации более чем
одного изделия такого рода.
Избыточное увеличение
нагрузки  может  привести к
разрушению (разрыву) такого
крепления, что может  стать
причиной серьезных травм или
гибели ребенка.

• Фиксируйте детское сиденье с

креплениями типа ISOFIX или с
креплениями, совместимыми с
креплениями типа ISOFIX
только в тех местах, которые
указаны на рисунке.

• Всегда соблюдайте инструкции

по установке и использованию,
предоставленные произво-
дителем детского кресла.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 55

Системы безопасности автомобиля

Применимость детских удерживающих устройств для различных положений ISOFIX - для Европы

IUF = подходит для обращенных вперед ДУУ ISOFIX универсальной

категории, одобренной для данной весовой группы.

X = положение ISOFIX не подходит для ДУУ ISOFIX данной

массовой группы и/или данного типоразмера.

* Как ISO/R2, так и ISO/R3 можно установить только при

максимально выдвинутом вперед переднем сиденье пассажира.

* Крепления и классы размеров ДУУ ISOFIX

A - ISO/F3: обращенные вперед высокие (720 мм) ДУУ
B - ISO/F2: обращенные вперед ДУУ уменьшенной высоты (650 мм)

B1 - ISO/F2X: ДУУ уменьшенной высоты со вторым вариантом

поверхности спинки обращенные вперед ДУУ
(высотой 650 мм)

C - ISO/R3: обращенные назад полноразмерные ДУУ
D - ISO/R2: обращенные назад уменьшенные ДУУ
E - ISO/R1: обращенные назад младенческие ДУУ
F - ISO/L1: левое обращенное в поперечном направлении ДУУ

(детская люлька)

G - ISO/L2: правое обращенное в поперечном направлении ДУУ

(детская люлька)

Весовая группа

Размер

Крепление

(фиксирующее

устройство)

Расположение ISOFIX в автомобиле

Переднее

пассажирское

сиденье

2 ряд,

боковое

2 ряд,

центральное

3 ряд,

боковое

3 ряд,

центральное

Другие

области

Переносные

детские сиденья

F

ISO/L1

X

X

X

X

X

X

G

ISO/L2

X

X

X

X

X

X

0 : до 10 кг

E

ISO/R1

X

IUF

X

X

X

X

0+ : до 13 кг

E

ISO/R1

X

IUF

X

X

X

X

D

ISO/R2

X

IUF

X

X

X

X

C

ISO/R3

X

IUF

X

X

X

X

I : от 9 до 18 кг

D

ISO/R2

X

IUF

X

X

X

X

C

ISO/R3

X

IUF

X

X

X

X

B

ISO/F2

X

IUF

X

X

X

X

B1

ISO/F2X

X

IUF

X

X

X

X

A

ISO/F3

X

IUF

X

X

X

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Системы безопасности автомобиля

56

3

Группа по массе

Название

Производитель

Тип фиксации

№ регистрации

ECE-R44

Группа 0-1

(0-18kg)

BIMBO G0/1 S

FAIR

обращен лицом назад со специфичной для

автомобиля платформой ISOFIX типа “D”

E4 03443416 (Сиденье)

E4 04443718 (Платформой)

Baby Safe Plus II

Britax Rцmer

Кресло, устанавливаемое против направления

движения, с переходником ISOFIX

E1 04301146

Группа 1

(9-18kg)

BIMBO G0/1 S

FAIR

обращен лицом назад со специфичной для

автомобиля платформой ISOFIX типа “A”

E4 03443416 (Сиденье)

E4 04443718 (Платформой)

Duo Plus

Britax Rцmer

Кресло, устанавливаемое по направлению

движения нижнее крепление ISOFIX + Top Tether

E1 04301133

Рекомендуемые детские удерживающие устройства – для Европы

Информация от производителя ДУУ

FAIR http://www.fairbimbofix.com
Britax Rцmer

http://www.britax.com

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 57

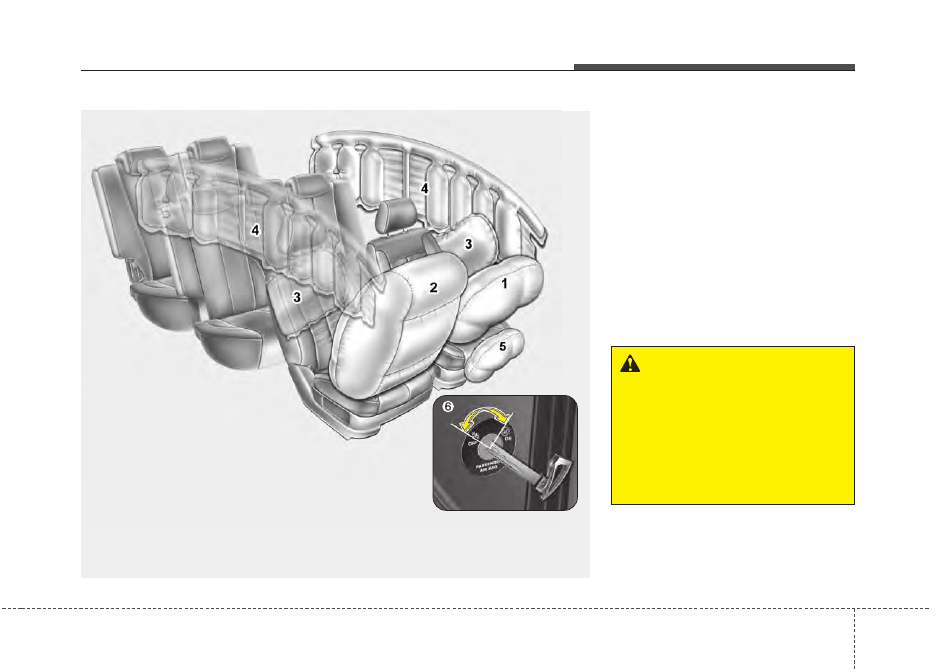

Системы безопасности автомобиля

(1) Фронтальная подушка

безопасности водителя

(2) Фронтальная подушка

безопасности пассажира на
переднем сиденье*

(3) Боковая подушка безопасности*
(4) Шторка безопасности*
(5) Коленная подушка безопасности

водителя*

(6) Выключатель фронтальной

подушки безопасности пассажира
на переднем сиденье*

*: при наличии

ПОДУШКА БЕЗОПАСНОСТИ - СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (ПРИ НАЛИЧИИ)

ODM032052/ODMESA2008

* Установленные в вашем автомобиле подушки безопасности могут отличаться от

показанного на рисунке.

* Сиденье 3-го ряда : при наличии

ОСТОРОЖНО

Даже если автомобиль оснащен
подушками безопасности,
водитель и пассажиры должны
всегда пристегиваться ремнями
безопасности, которые снижают
риск получения травм и тяжесть
травм в случае ДТП или
переворота автомобиля.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Системы безопасности автомобиля

58

3

Как работает система подушек
безопасности

• Подушки безопасности

активируются (для раскрытия по
необходимости), только если ключ
зажигания находится в положении
ON или START.

• Подушки безопасности моментально

раскрываются в случае сильного
фронтального или бокового удара
(если установлены боковые подушки
безопасности или шторки), чтобы
защитить пассажиров от серьезных
физических травм.

К СВЕДЕНИЮ

При наличии датчик
опрокидывания

Кроме того, подушки безопасности
моментально раскрываются в случае
опрокидывания (если установлены
боковые подушки безопасности или
шторки), чтобы защитить
пассажиров от серьезных физических
травм.

• Нет определенной скорости, при

которой подушки безопасности
раскрываются. В основном подушки
безопасности должны раскрываться в
зависимости от силы и направления
удара. Эти два фактора определяют
необходимость отправки датчиками
электронного сигнала раскрытия.

• Раскрытие подушки безопасности

зависит от нескольких факторов,
включая скорость автомобиля, угол
удара, а также монолитность и
плотность автомобилей или
предметов, с которыми ваш
автомобиль столкнется. Тем не
менее факторы не ограничиваются
приведенными выше.

• Фронтальные подушки безопасности

полностью раскрываются и
спускаются моментально.
Во время ДТП практически
невозможно заметить раскрытие
подушек безопасности.
После удара более вероятно
увидеть просто пустые подушки
безопасности, свисающие из
отделений для их хранения.

• Чтобы обеспечить защиту при

серьезном столкновении, подушки
безопасности должны раскрываться
моментально. Скорость раскрытия
подушек безопасности важна
вследствие чрезвычайно короткого
времени возникновения
столкновения и необходимости
наличия подушки безопасности
между пассажиром и частями кузова
автомобиля до того, как пассажир о
них ударится. Моментальное
раскрытие снижает риск получения
травм и угрозу для жизни при
серьезном столкновении. Поэтому
оно является неотъемлемой частью
конструкции подушки безопасности.
Однако поскольку раскрытие подушек
безопасности происходит с огромной
силой, оно может также стать
причиной травм, таких как ссадины на
лице, синяки и сломанные кости.

• Также существуют обстоятельства, в

которых контакт с подушкой
безопасности рулевого колеса может
привести к летальному исходу,
особенно если водитель находится
чрезмерно близко к рулевому колесу.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 59

Системы безопасности автомобиля

Шум и дым

При раскрытии подушек безопасности
раздается громкий шум и внутри
автомобиля распространяется дым и
порох. Это нормальная ситуация,
которая является результатом
зажигания пиропатрона подушки
безопасности. После раскрытия
подушки безопасности может
ощущаться затруднение дыхания
вследствие контакта грудной клетки с
ремнем и подушкой безопасности, а
также вследствие вдыхания дыма и
пороха.  После столкновения как
можно скорее откройте двери и/или
окна, чтобы уменьшить дискомфорт
и предотвратить продолжительное
вдыхание дыма и пороха.
Несмотря на то, что дым и порох не
являются токсичными, они могут
вызвать раздражение кожи (глаз,
носоглотки и т. п.). В этом случае
немедленно промойте холодной водой
и обратитесь к врачу, если симптом не
исчезнет.

ОСТОРОЖНО

При раскрытии подушек
безопасности связанные с ними
части в рулевом колесе,
приборной панели и/или по
обеим сторонам рейлингов
крыши над передними и задними
дверьми являются очень
горячими Во избежание травм не
прикасайтесь к внутренним
частям отделений для хранения
подушек безопасности сразу
после их раскрытия.

ОСТОРОЖНО

• Во избежание серьезных травм

и смерти вследствие раскрытия
подушек безопасности в ДТП
водитель должен сидеть как
можно дальше от подушки
безопасности рулевого колеса –
по крайней мере на расстоянии
250 мм (10 дюймов). Передний
пассажир должен передвинуть
сиденье как можно дальше
назад и откинуться на спинку.

• В случае ДТП подушка

безопасности моментально
раскрывается. Если пассажиры
не находятся в правильном
положении, в результате
раскрытия подушек
безопасности они могут
получить травмы.

• Раскрытие подушки

безопасности может причинить
травмы, такие как ссадины на
лице или теле, порезы от
разбитых стекол и ожоги.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Системы безопасности автомобиля

60

3

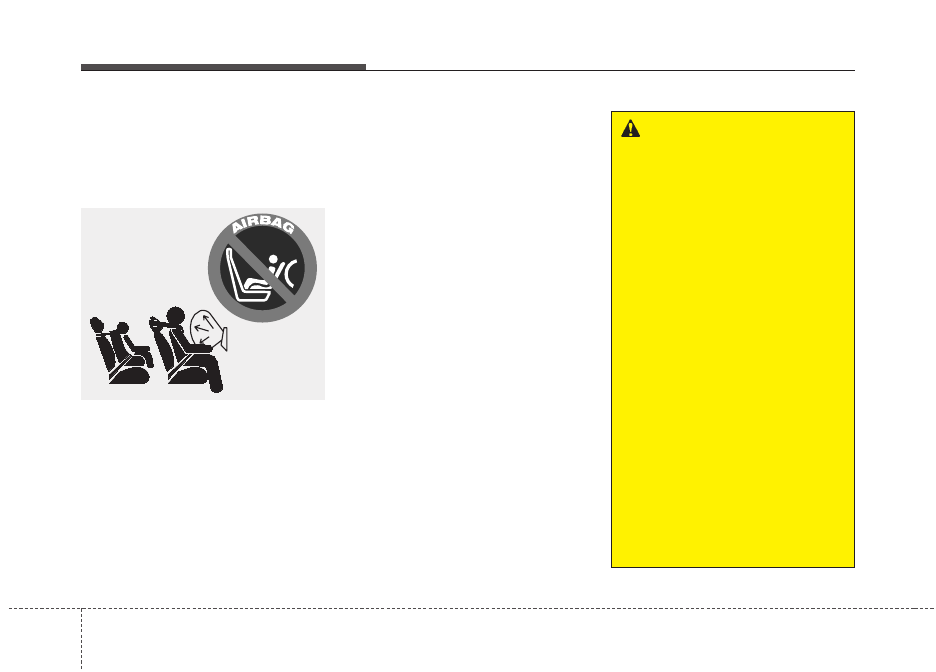

При активной фронтальной
подушке безопасности
запрещается устанавливать
детское удерживающее
устройство на сиденье переднего
пассажира

Запрещается устанавливать на
сиденье переднего пассажира детское
удерживающее устройство,
обращенное назад. Раскрывающаяся
подушка безопасности может ударить
по обращенному назад детскому
удерживающему устройству и нанести
ребенку серьезные травмы или
привести к летальному исходу.

Кроме того, не следует устанавливать
на сиденье переднего пассажира
также и обращенные вперед ДУУ.
Раскрывающаяся фронтальная
подушка безопасности может ударить
по обращенному назад детскому
удерживающему устройству и
привести к серьезному травмированию
или смерти ребенка. Фронтальную
подушку безопасности пассажира на
переднем сиденье можно
активировать или дезактивировать
специальным выключателем (при
наличии). Подробнее см. стр. 3-70.

1JBH3051

ОСТОРОЖНО

• Очень опасно! Не

устанавливайте обращенное
назад ДУУ на сиденье,
защищенное находящейся перед
ним подушкой безопасности!

• Не устанавливайте детское

удерживающее устройство на
сиденье переднего пассажира.
Раскрывающаяся фронтальная
подушка безопасности может
ударить по нему и привести к
серьезному травмированию
или смерти ребенка.

• Для перевозки детей на

боковых задних сиденьях
автомобилей, оснащенных
боковыми подушками
безопасности и/или шторками
безопасности необходимо
устанавливать ДУУ как можно
дальше от дверей и проверять
надежность крепления.
Раскрытие боковой подушки
безопасности и/или шторки
безопасности может привести к
серьезному травмированию
или смерти ребенка,
независимо от его возраста.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 61

Системы безопасности автомобиля

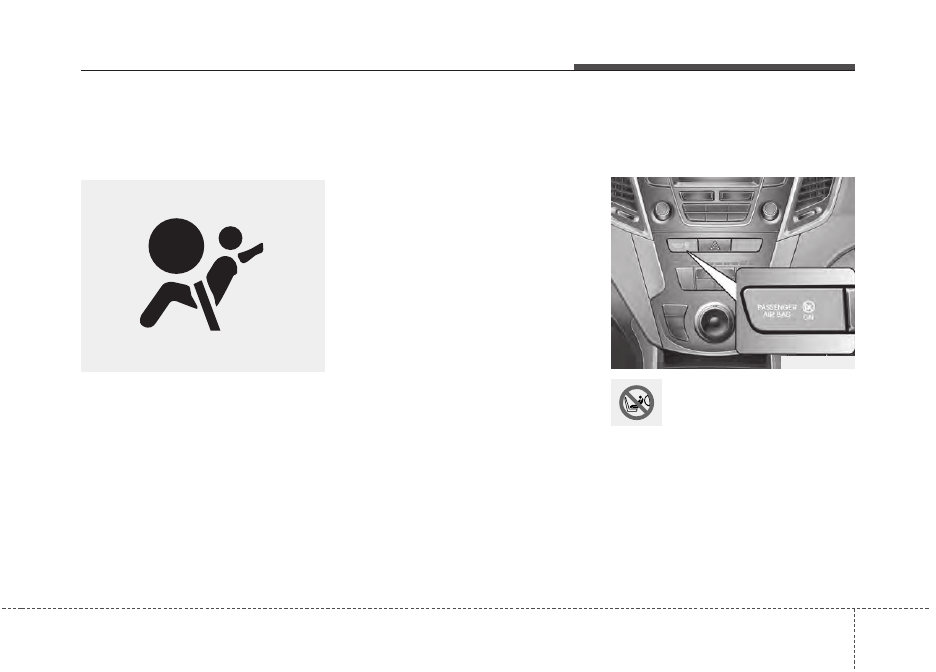

Контрольная лампа и индикатор
подушки безопасности

Контрольная лампа подушки
безопасности

Контрольная лампа подушек
безопасности на приборной панели
предназначена для предупреждения
водителя о возможной неисправности
системы пассивной безопасности
(SRS).

При включении зажигания
контрольная лампа должна гореть
приблизительно 6 секунд, а затем
погаснуть.
В следующих случаях требуется
проверка системы.
• При включении зажигания не

загорается лампа (должна гореть
короткое время).

• Лампа не гаснет приблизительно

через 6 секунд.

• Лампа загорается во время

движения автомобиля.

• Когда замок безопасности находится

в положении ВКЛ (ON), мигает
индикатор.

Индикатор активации
фронтальной подушки
безопасности пассажирского
сиденья (при наличии)

После включения зажигания
индикатор активации
фронтальной подушки
безопасности пассажира на

переднем сиденье загорается
приблизительно на 4 секунды.
Он также загорается при замыкании
выключателя этой подушки и горит в
течение 60 секунд.

W7-147

ODMESA2002

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Системы безопасности автомобиля

62

3

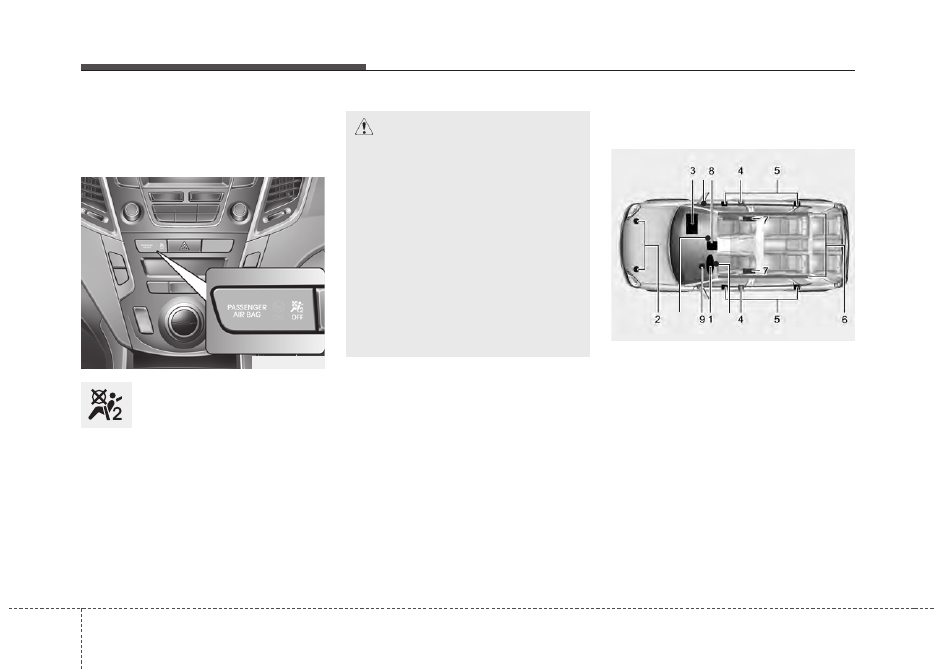

Индикатор деактивации
фронтальной подушки
безопасности пассажира на
переднем сиденье (при наличии)

Он загорается
приблизительно на 4
секунды после включения
зажигания.

Индикатор деактивации фронтальной
подушки безопасности пассажира на
переднем сиденье также загорается
при размыкании выключателя этой
подушки и гаснет при его замыкании.

Компоненты и функции
системы SRS

В систему подушек безопасности SRS
входят следующие элементы:
1.

Модуль передней подушки
безопасности водителя

2. Датчики лобового удара
3.

Модуль передней подушки
безопасности пассажира*

4. Системы преднатяжителей ремней

безопасности*

5. Датчики бокового удара*
6. Модули надувных шторок*
7.

Модули боковых подушек
безопасности*

ODMESA2005

ВНИМАНИЕ

В случае неисправности
выключателя фронтальной
подушки безопасности
индикатор ее деактивации
гореть не будет (индикатор
активации загорается и
приблизительно через 60 секунд
гаснет), а сама подушка будет
раскрываться при лобовом
столкновении даже в положении
разомкнутого выключателя.
В этом случае обратитесь к
уполномоченному дилеру
HYUNDAI для проверки системы.

ODM029200A

10

10

11

11

12

12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 63

Системы безопасности автомобиля

8. Блок управления системой подушек

безопасности SRS (SRSCM)/Датчик
переворачивания*

9. Контрольная лампа неисправности

подушек безопасности

10. Контрольная лампа отключения

передней подушки безопасности
пассажира (только для переднего
пассажирского сиденья)*

11.

Переключатель для включения/
отключения передней подушки
безопасности пассажира*

12. Модуль

коленной подушки

безопасности водителя*

*: при наличии

Когда ключ зажигания находится в
положении “ON”, блок SRSCM
постоянно контролирует все
компоненты системы с целью оценки
достаточности фронтального,
околофронтального или бокового
удара для раскрытия подушки или
срабатывания ремня безопасности.
После включения зажигания на
приборной панели в течение прибл. 6
секунд будет гореть контрольная
лампа подушек безопасности SRS,
после чего она должна погаснуть.

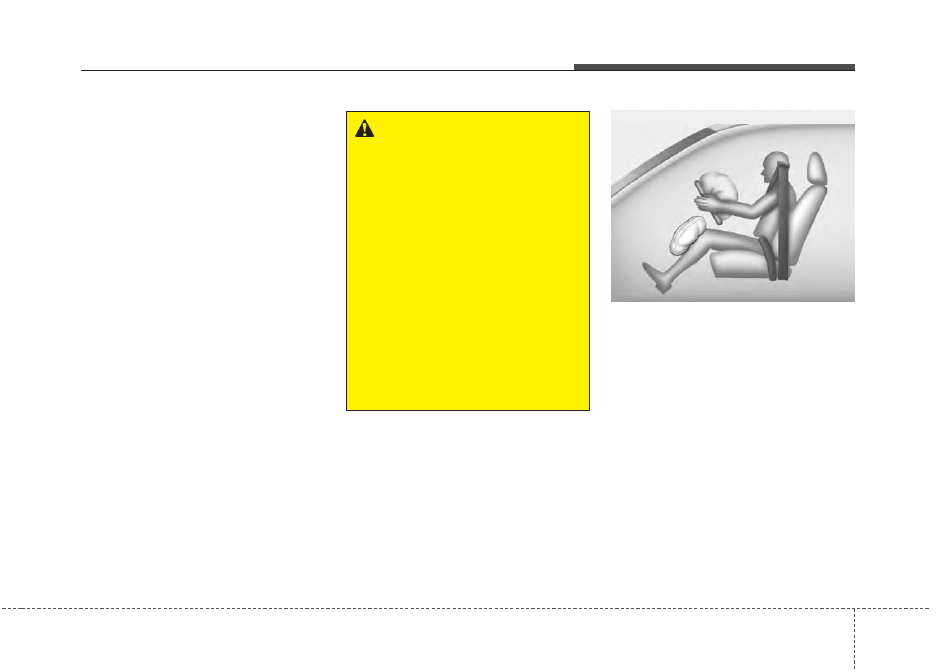

Модули фронтальных подушек
безопасности расположены в центре
рулевого колеса и на передней панели
пассажира на перчаточным ящиком
и/или в коленном буфере со стороны
водителя. Если блок SRSCM
регистрирует фронтальный удар
достаточной силы, он автоматически
раскрывает передние подушки
безопасности.

OHM039102N

Фронтальная подушка безопасности водителя (1)

ОСТОРОЖНО

Возникновение одного из
следующих условий указывает
на неисправность системы SRS.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
• При включении зажигания не

загорается лампа (должна
гореть короткое время).

• Лампа не гаснет

приблизительно через 6
секунд.

• Лампа загорается во время

движения автомобиля.

• Лампа мигает при включенном

зажигании.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     3      4      5      6     ..
