Hyundai Galloper. Руководство - часть 19

Действия в условиях аварийной ситуации



Инструменты и домкрат Домкрат

Подъем автомобиля домкратом

Запасное колесо

Прокол шины

Буксировка

Перегрев двигателя

Утечка топлива (только для дизельных автомобилей)

Удаление воды из топливного фильтра

(только для дизельных автомобилей)

Аварийный запуск двигателя

Сигнализатор износа тормозных накладок

Предохранители

Замена ламп





Инструменты и домкрат

На случай непредвиденных обстоятельств,
необходимо помнить место хранения
инструментов.

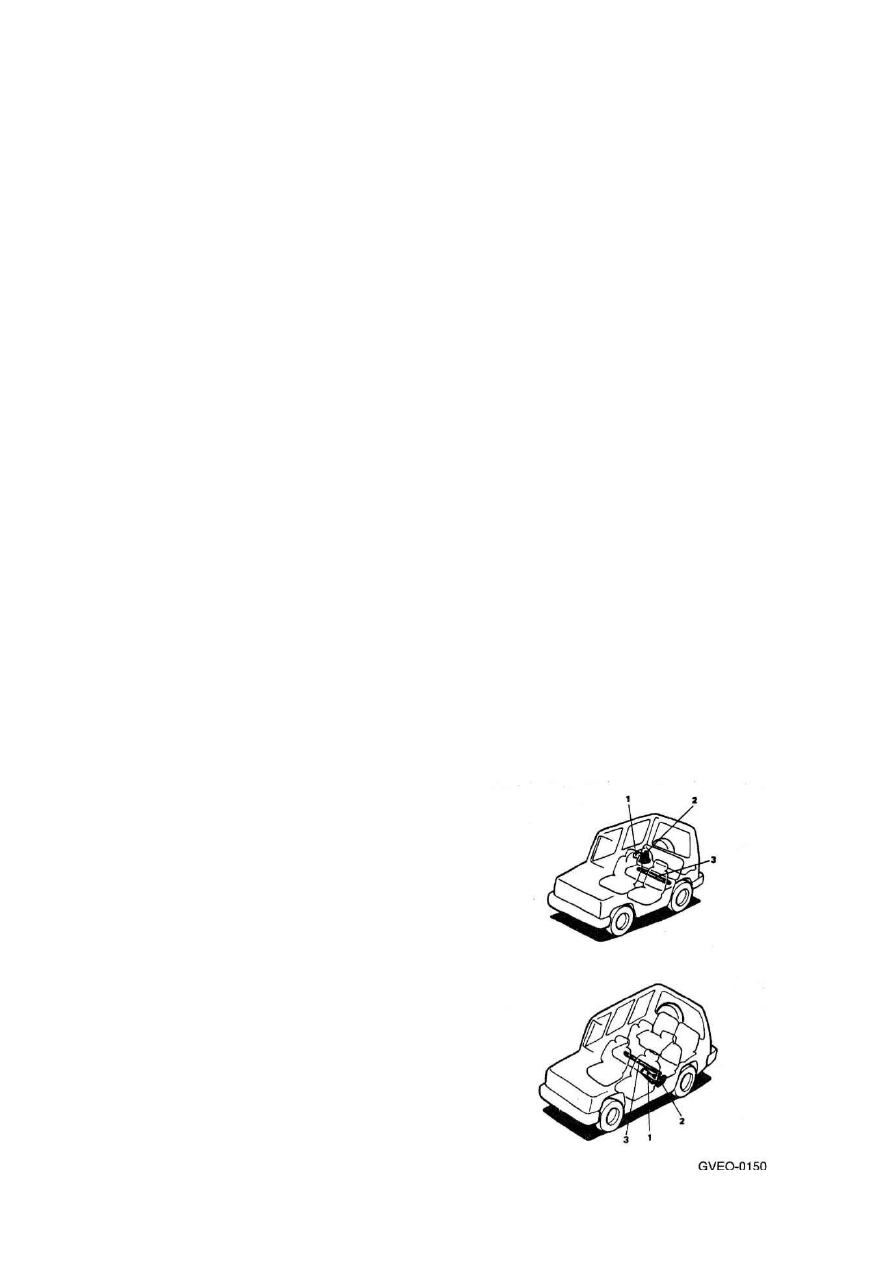

Расположение

1

- Инструменты

2

- Домкрат

3

- Рукоятка домкрата

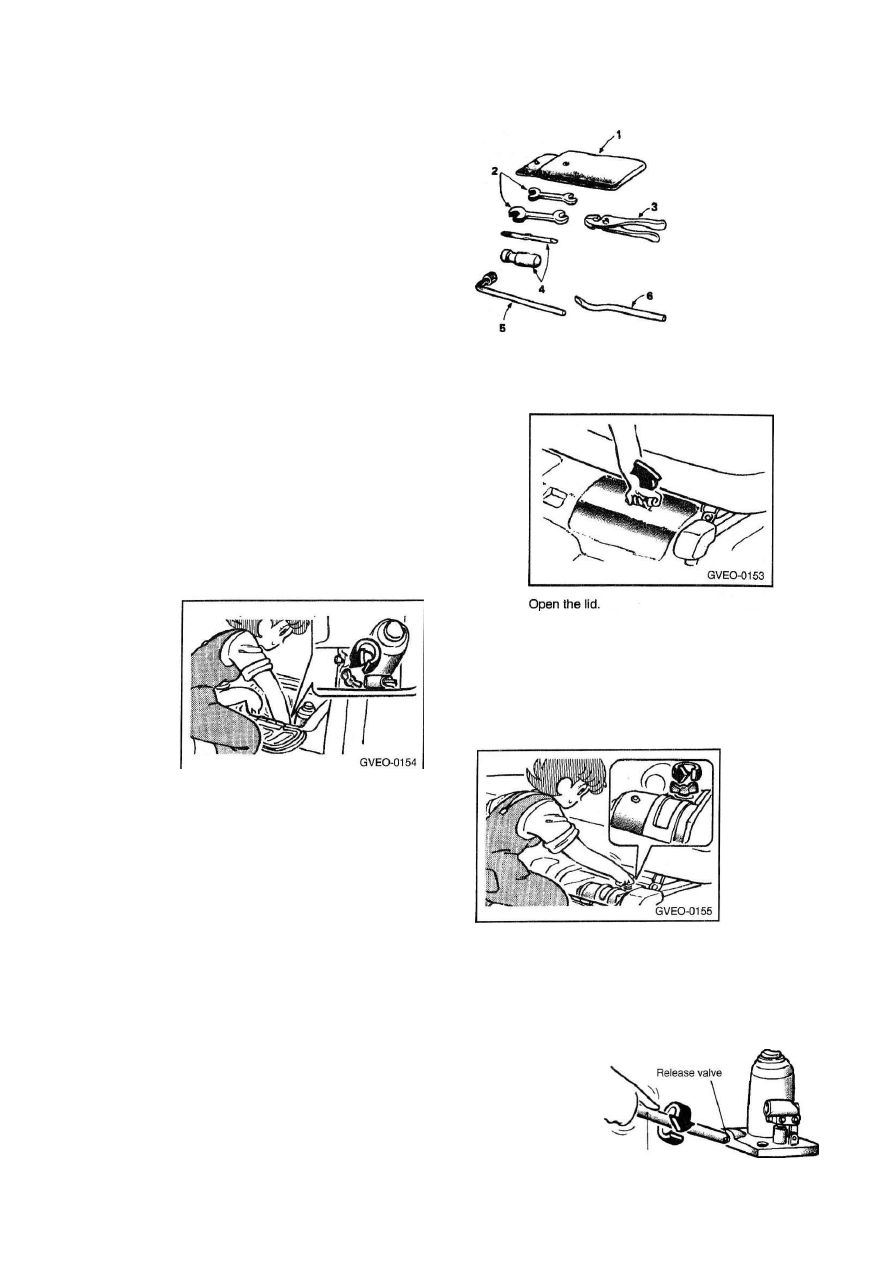

Инструменты

1

- Сумка дпя инструментов

2

- Гаечный ключ

3

- Плоскогубцы

4

- Универсальная отвёртка

5

- Балонный ключ

6

- Монтировочная лопатка



Домкрат



Домкрат (Для автомобилей с длинной базой)

Чтобы вынуть домкрат нужно открыть крышку.







Отверните крепёжную гайку и выньте домкрат.











Подъём автомобиля домкратом



Для замены колеса в случае прокола шины или для установки цепей противоскольжения
необходимо помнить, как обращаться с домкратом Выключите двигатепь и остановите
автомобиль на ровном, гладком месте Для удержания автомобиля на месте используйте
стояночный тормоз и подложите под колёса упоры

Вытащите домкрат и рукоятку домкрата

С помощью рукоятки домкрата заверните выпускной

клапан до упора по часовой стрелке

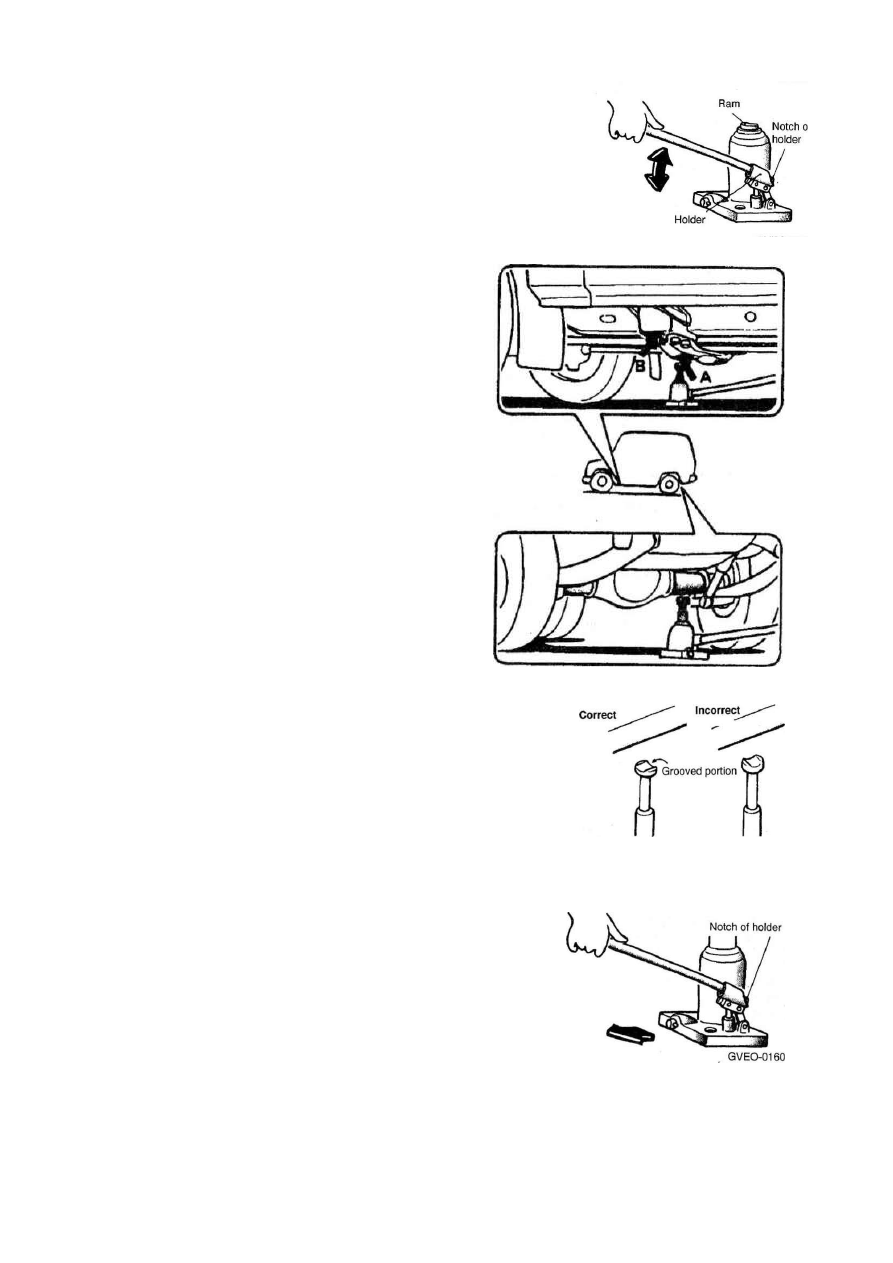

Вставьте рукоятку домкрата в держатель и совместите ео
паз с зубцом держателя.

Качайте рукоятку вверх-вниз, пока шток домкрата не
приблизится к точке упора домкрата на кузове
автомобиля

Устанавливайте домкрат с рукояткой только

в

точки, указанные на рисунке В противном
случае можно повредить кузов автомобиля

Качая рукоятку вверх-вниз, поднимайте
домкрат.

ПРИМЕЧАНИЕ

Чтобы поднять домкратом переднюю часть
автомобиля, устанавливайте домкрат в
положение А однако, если в положении А
земля не достаточно ровная, используйте
положение В.





При подъеме домкратом задней части
автомобиля, поверните шток силового
цилиндра так. чтобы проточенная часть штока точно подошла к обозначенной точке.
Используя рукоятку домкрата, медленно поверните
выпускной клапан против часовой стрелки, отпустите
силовой цилиндр и вытащите домкрат.

ПРИМЕЧАНИЕ

(1)

Иногда, при подъеме домкратом передней части

автомобипя. проточенная часть в обозначенной точке заклинивается. В этом спучае,
чтобы опустить сиповой цилиндр нужно покачать
автомобиль.

(2)

Если домкрат не вынимается вручную, вставьте

рукоятку домкрата в держатель, сцепите зубец
держателя с зубцом рукоятки и вытащите домкрат.
Затем опустите поршень в самое нижнее попожение и
поверните выпускной клапан по часовой стрелке как
можно дальше.




ПРЕДУПРЕЖДЕНИЕ

(1)

Для смены колёс и установки цепей противоскольжения используйте только тот

домкрат, который входит в ремонтный комплект автомобиля.

(2)

Устанавливайте домкрат на твёрдой, ровной поверхности.

(3)

Если выпускной клапан вывернуть на 2 или более

оборота против часовой стрелки, масло вытечет и домкрат
придёт в негодность.

(4)

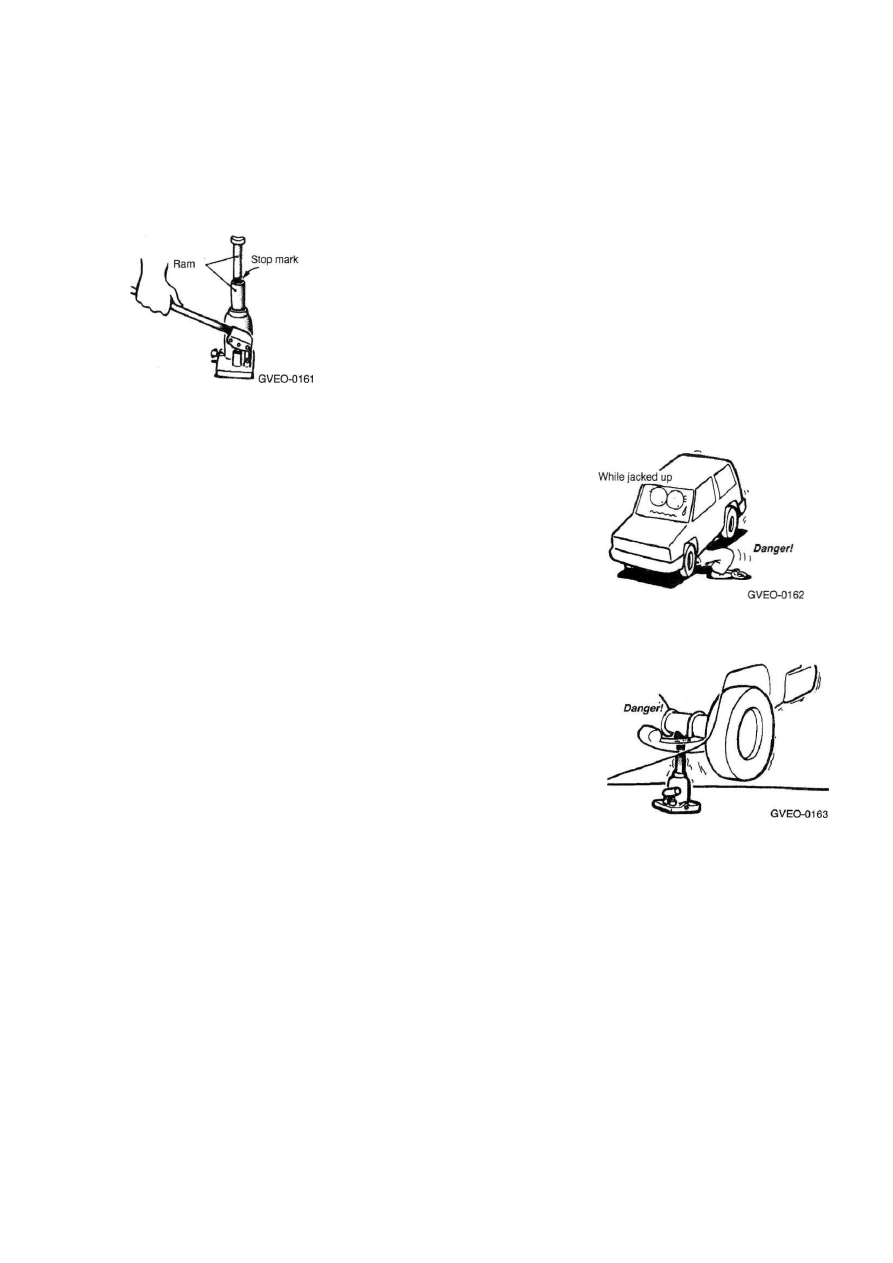

Этот домкрат - гидравлический с двухступенчатым

силовым цилиндром. Если оба цилиндра подняты, и на верхнем
цилиндре показалась ограничительная отметка, подъём

домкратом нужно прекратить.

(5)

Некоторые модели оборудованы домкратом без

ограничительной отметки. Чтобы использовать полную
длину такого домкрата, качайте рукоятку вверх-вниз, пока
цилиндр не остановится и не будет больше удлиняться.





(6)

При подъёме автомобиля домкратом убедитесь,

что внутри автомобиля и под ним никого нет.

(7)

Продолжайте подъём автомобиля до тех пор, пока колёса слегка не оторвутся от

земли. Дальнейший подъём автомобиля будет опасен.

(8)

Скольжение домкрата очень опасно, поэтому

никогда не оставляйте автомобиль в поднятом положении
и не раскачивайте поднятый автомобиль.

(9)

Не запускайте двигатель при подъёме домкратом

одной стороны автомобиля, оборудованного
дифференциалом повышенного трения. Крутящий момент передастся находящимся на
земле колёсам и вызовет движение автомобиля.



Запасное колесо

Часто проверяйте давление воздуха в запасном колесе и убедитесь, что оно готово к
употреблению в аварийной ситуации в любое время Поддержка максимально
допустимого давления воздуха в запасном колесе обеспечит возможность его
использования в любых условиях (движение по городу, движение с большой скоростью,
изменяющийся вес багажа и т.д.)
