Hyundai Galloper. Руководство - часть 4

2.

Если температура внутри или снаружи автомобиля больше 70-'С (158°F) или

меньше -30°С (-22®F). то термометр сделает ошибку в измерении температуры и покажет
(-ЕСС или -E'F. Е"'С или ESF).

Если термометр показывает ошибку в измерении даже если действительная температура
находится в диапазоне от -ЗО'С (-22°F) и 70°С (158°F), свяжитесь с фирмой - дилером для
проверки температурного датчика в термометре.

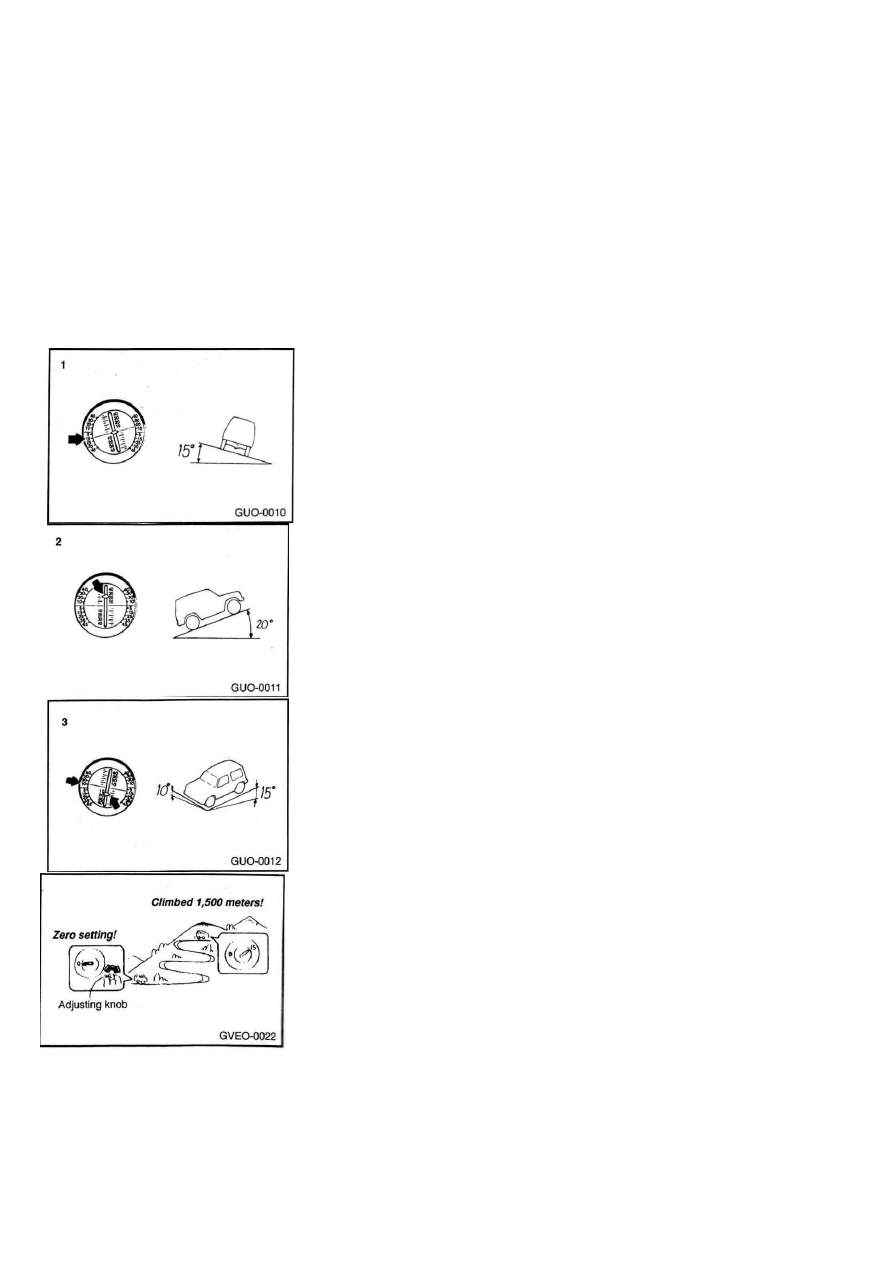

Уклономер

Этот измерительный прибор показывает угол наклона автомобиля, как при продольном

наклоне автомобиля, так и при поперечном.

Примеры

1 - Боковой наклон вправо на 15°







2 - Продольный наклон назад на 20е









3 - Продольно-боковой наклон вперёд на 10°





Высотомер

Перед началом движения, установите указатель высотомера на 0,
повернув регулировочную ручку. Измерительный прибор будет
показывать высоту в месте назначения.

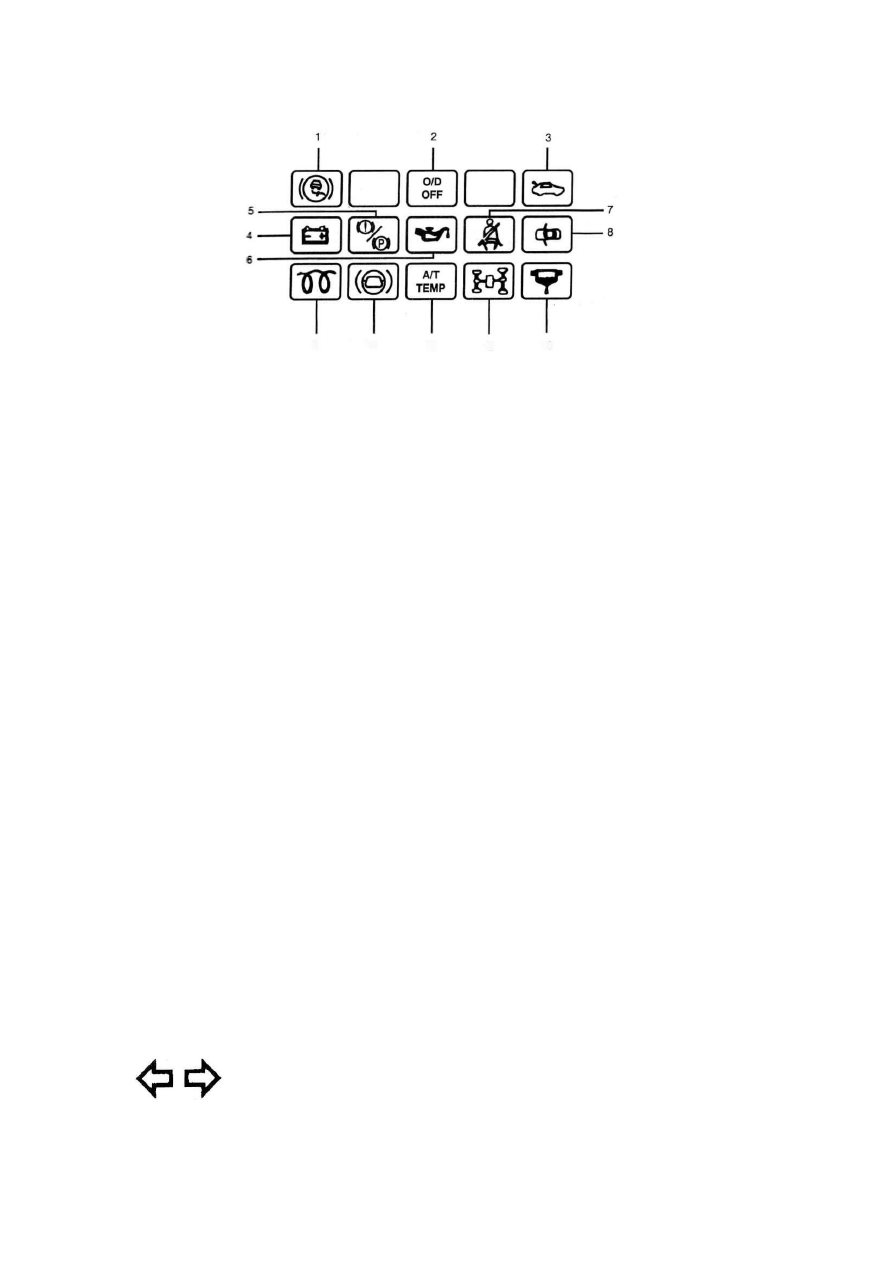

Индикаторы и лампочки предупреждения













                                            9            14          11           12         10

1-Сигнальная лампочка системы ABS

2 Лампочка индикации отключённой повышающей передачи*

3- Сигнализатор открытой задней двери (только на

автомобиле с высокой крышей)

4- Лампочка сигнализации заряда аккумуляторной батареи

5-Сигнальная лампочка тормозной системы

6- Сигнальная лампочка аварийного давления масла

7- Сигнальная лампочка ремня безопасности

8-Сигнальная лампочка открытия двери

9-Лампочка индикации дизельного подогревателя

10 Сигнальная лампочка топливного фильтра

11. Сигнализатор аварийной температуры масла

12-Индикатор полноприводного режима

14- Сигнализация давления в вакуумной системе тормозов



Индикаторная лампа указателей поворота

Эти индикаторные лампочки мигают, если мигает сигнал поворота.
Слишком частое мигание индикаторной лампочки указывает на

неисправное соединение электропроводки указателей поворота, или на неисправность
пампы указателя поворота

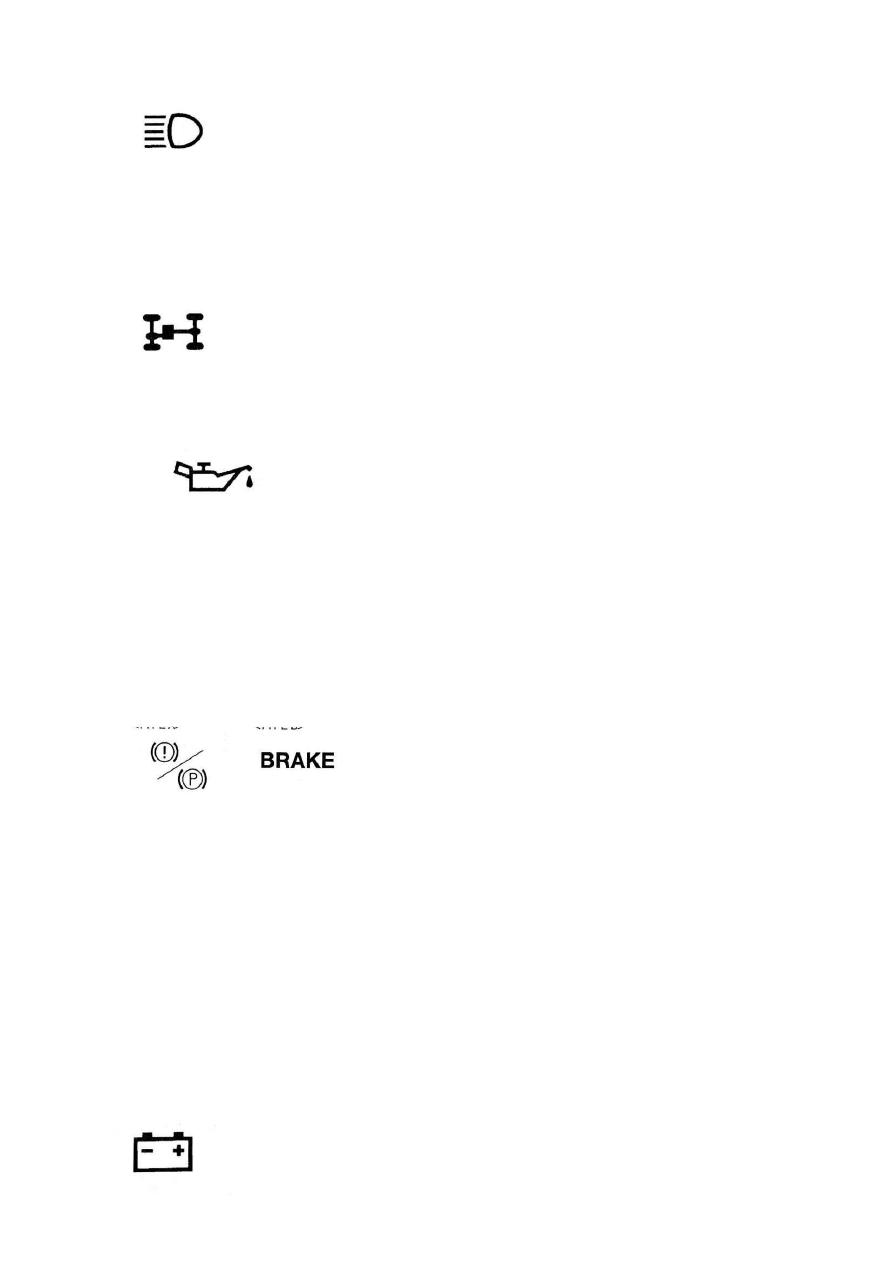

Индикатор дальнего света

Индикатор дальнего света загорается при включении дальнего света.

Индикатор ближнего света

Индикатор ближнего света загорается при включении ближнего света.

Индикатор полноприводного режима

Эта лампа загорается, если рычаг управления раздаточной коробкой
установлен в положении полноприводного режима (или в положении «4Н»

или «4L»),когда ключ зажигания находится в положении «ON»

Сигнальная лампа аварийного давления масла

Эта лампа загорается, когда ключ зажигания устанавливается в положение «ON» и
выключается после запуска двигателя Если она загорелась во время работы двигателя, его
нужно немедленно остановить. Свяжитесь с ближайшей фирмой – дилером

Сигнальная лампа тормозов

При включённом зажигании сигнальная лампа тормозов загорается при следующих
условиях:

(1)

Если задействован стояночный тормоз.

(2)

Если понизился уровень тормозной жидкости в

резервуаре.

(3)

В случае неисправности усилителя тормозной системы. (Если лампа загорится, это

означает, что эффективность

работы тормозов ухудшилась и на педаль тормоза следует нажимать с большей, чем
обычно, силой.

Если лампа не выключается немедленно, остановите автомобиль и свяжитесь с
ближайшей фирмой – дилером



Сигнальная лампа заряда аккумуляторной батареи

Эта лампа загорается, когда ключ зажигания устанавливается в положение
«ON» и выключается после запуска двигателя. Если она загорелась, пока
двигатель работает, это означает, что возникла неисправность в системе







зарядки Проверьте исправность приводного ремня генератора и свяжитесь с ближайшей
фирмой – дилером

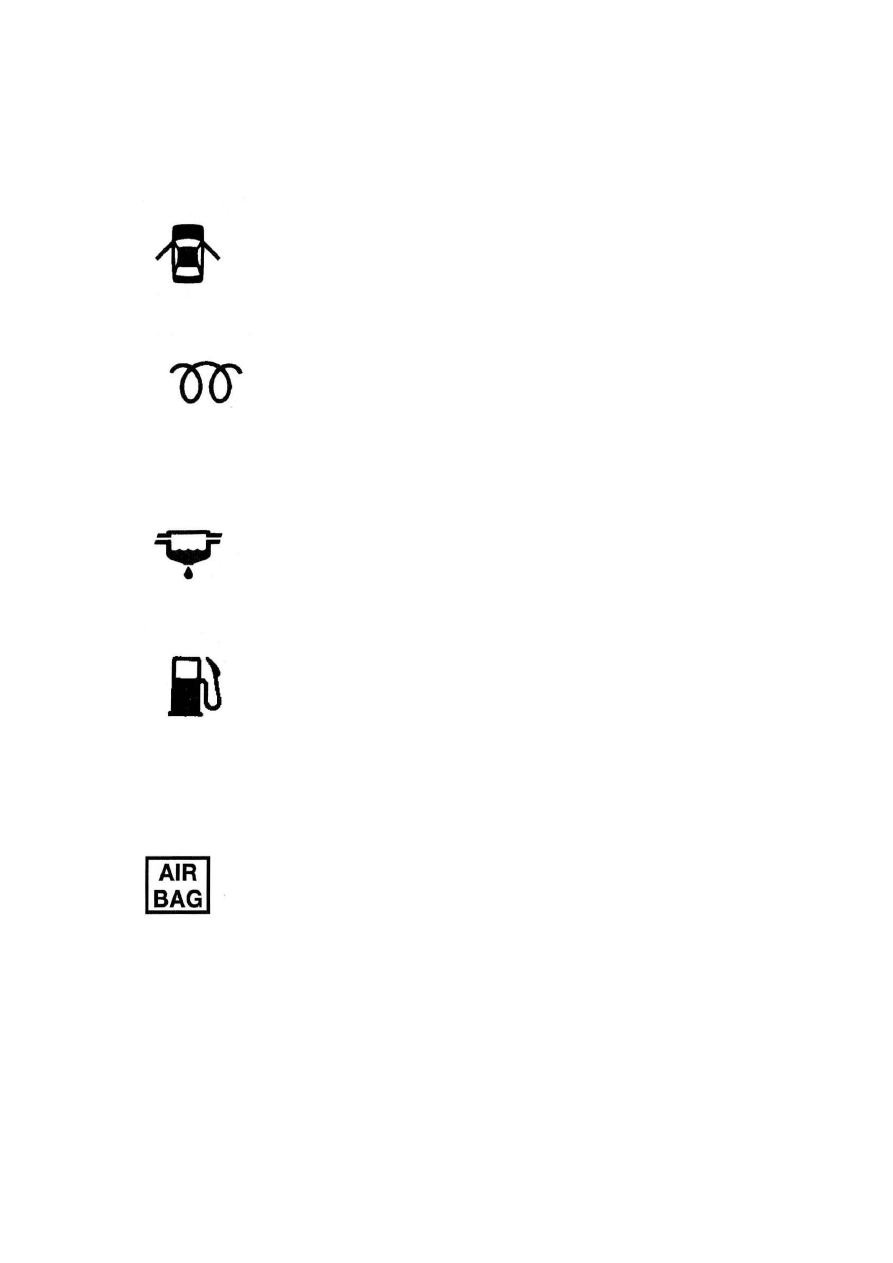

Сигнализатор открытой двери

 Сигнализатор загорается, если передняя или задняя дверь открыта или
неполностью закрыта.

Индикатор подогревателя дизеля

Когда ключ зажигания устанавливается в положение «ON*, индикатор
загорается жёлтым цветом. Двигатель можно запускать, как только
свеча накаливания нагреется и выключится индикатор.

Сигнальная лампа топливного фильтра (только для дизельных автомобилей)

Эта лампа загорается при включении зажигания и выключается при
запуске двигателя. Если индикатор загорелся во время работы
двигателя, это означает, что внутри топливного фильтра скопилась вода:
если это произошло, удалите воду из топливного фильтра.

Сигнальная лампа аварийного уровня топлива

Эта пампа загорается, когда уровень топлива в баке опускается до
минимально допустимого уровня: около 11 литров топлива. Указывает на
необходимость дозаправки.



Сигнальная лампа системы ABS

Эта лампа загорается при включении зажигания и гаснет приблизительно
через 1 секунду после запуска двигателя.

Если сигнальная пампа не гаснет, это означает, что работает только

обычная тормозная система, а система ABS не функционирует. (Разумеется, обычная
тормозная система будет работать нормально).
