BR-40

ТОРМОЗНАЯ СИСТЕМА







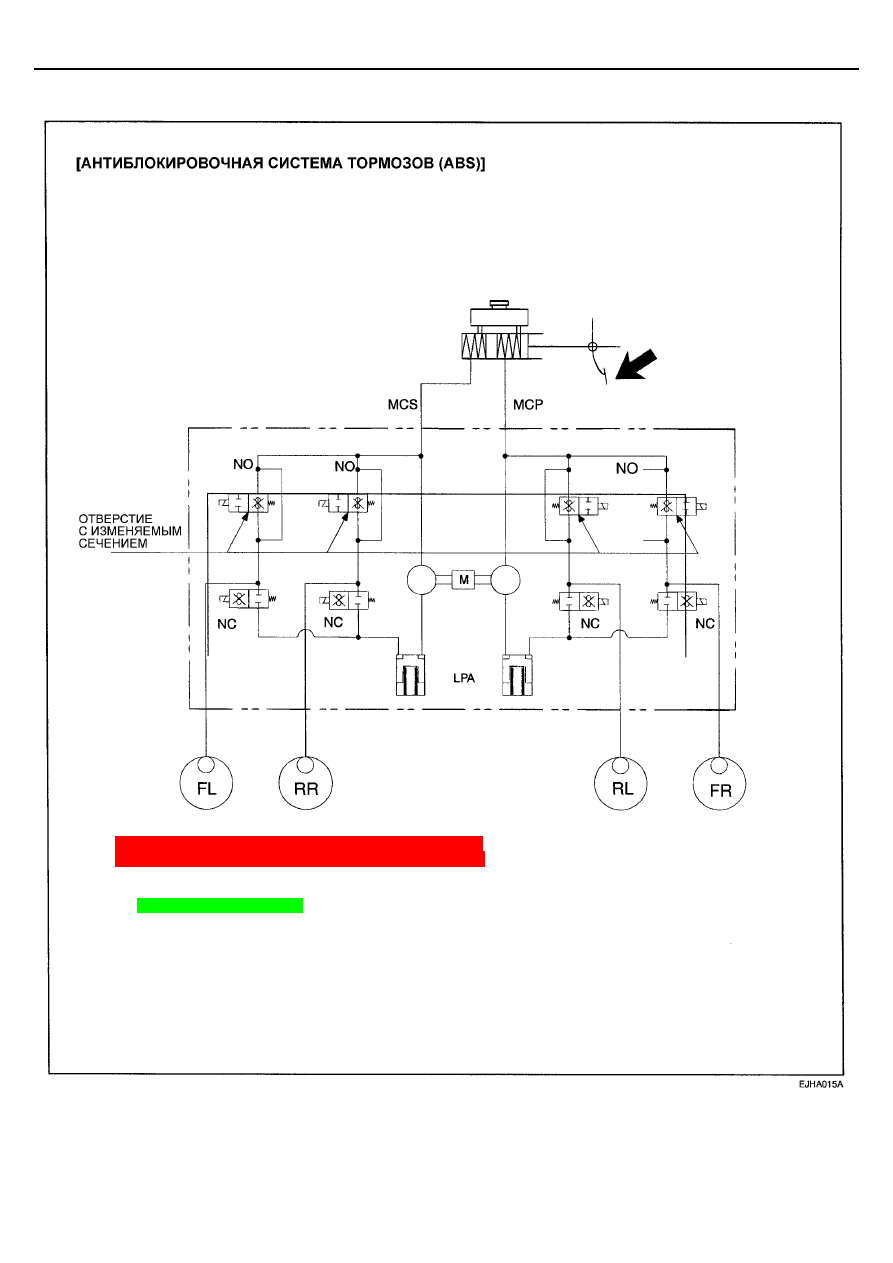

ЭЛЕКТРОСХЕМА


















MCS : Вторичный поршень главного тормозного цилиндра
MCP : Первичный поршень главного тормозного цилиндра
NO : Нормально открытый клапан
NC : Нормально закрытый клапан
M : Насос и электродвигатель
LPA : Гидроаккумулятор низкого давления



АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-41







СТАНДАРТНЫЙ АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ



* Пользуясь опросным листом для проверки ABS в
качестве справочной информации для анализа
неисправности расспросите владельца автомобиля о
наличии признаков неисправности настолько
подробно, насколько это возможно.




ПРИМЕЧАНИЯ ОТНОСИТЕЛЬНО
ДИАГНОСТИКИ


Перечисленные в таблице явления, которые появляются
при нормальной работе системы ABS, не являются
аномальными.


Явление

Объяснение явления

Звук при проверке
работоспособности системы

При запуске двигателя иногда может появляться глухой звук из моторного отсека. Это
является признаком проведения контрольных процедур проверки работоспособности системы
ABS.

Звуки работы
системы ABS

1.  Звук работы электродвигателя насоса внутри гидравлического блока ABS (воющий звук).
2.  Звук, сопровождаемый вибрацией тормозной педали (скобление).
3.  При работе системы ABS возникают звуки в ходовой части автомобиля в результате

периодического нажатия и отпускания педали тормоза (включения и выключения
тормозов).



(Глухой стук: подвеска; писк: шины)

Работа системы ABS
(длинный тормозной путь)

На гравийных и заснеженных дорогах тормозной путь автомобиля с ABS может иногда превышать
тормозной путь автомобиля со стандартными тормозами. Поэтому рекомендуйте водителям не
быть слишком самоуверенным и в целях безопасности снижать скорость при движении по таким
дорогам.

Ощущение пульсации на
педали тормоза

Пульсация на педали тормоза является признаком нормальной работы системы ABS.

Условия обнаружения неисправностей при проведении диагностики могут изменяться в зависимости от кодов неисправностей.
При повторной проверке признаков неисправностей (после удаления диагностических кодов неисправностей) убедитесь, что
были соблюдены условия проверки, указанные в “Комментариях” после перечисленных ниже кодов неисправностей.








Неисправность
появляется снова

Неисправность
не появляется

Выводится код неисправности

Выводится код
нормального
состояния

Выводится код неисправности

Выводится
код
нормального
состояния

Выводится код
неисправности

Выводится код
нормального
состояния

Норма

Неисправность

Считайте диагностические коды

неисправностей

Получение информации от владельца

Считайте диагностические коды

неисправностей

Снова проверьте наличие кодов
неисправностей, затем удалите их из
памяти электронного блока управления

Перепроверьте наличие признаков
неисправности

Считайте диагностические коды
неисправностей

Смотрите "Таблицу поиска
неисправностей по кодам"

Периодически возникающая
неисправность

Периодически возникающая
неисправность

Смотрите "Поиск
неисправностей
основной тормозной
системы"

Соответствует ли состояние
основной тормозной системы
норме

BR-42

ТОРМОЗНАЯ СИСТЕМА

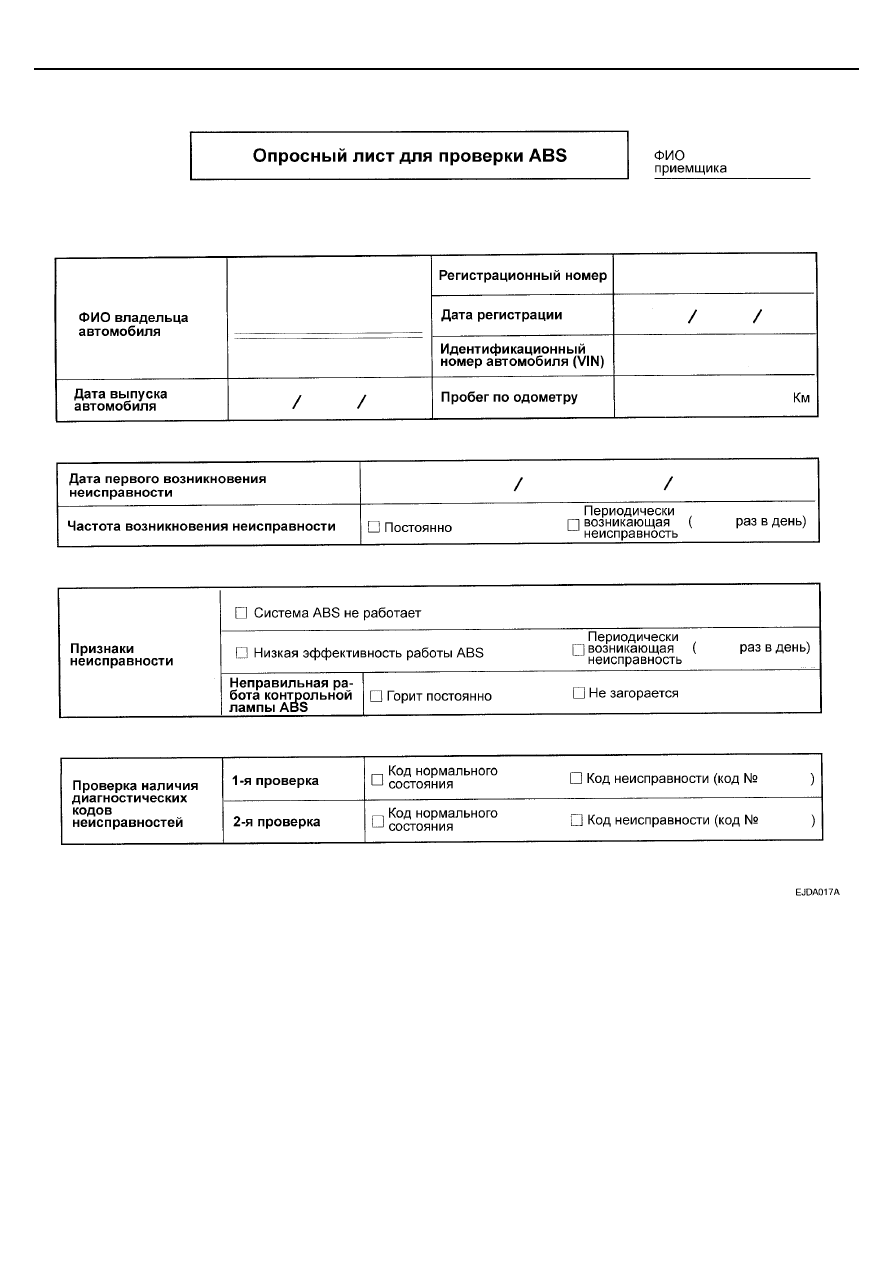

ОПРОСНЫЙ ЛИСТ ДЛЯ ПРОВЕРКИ ABS










АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-43

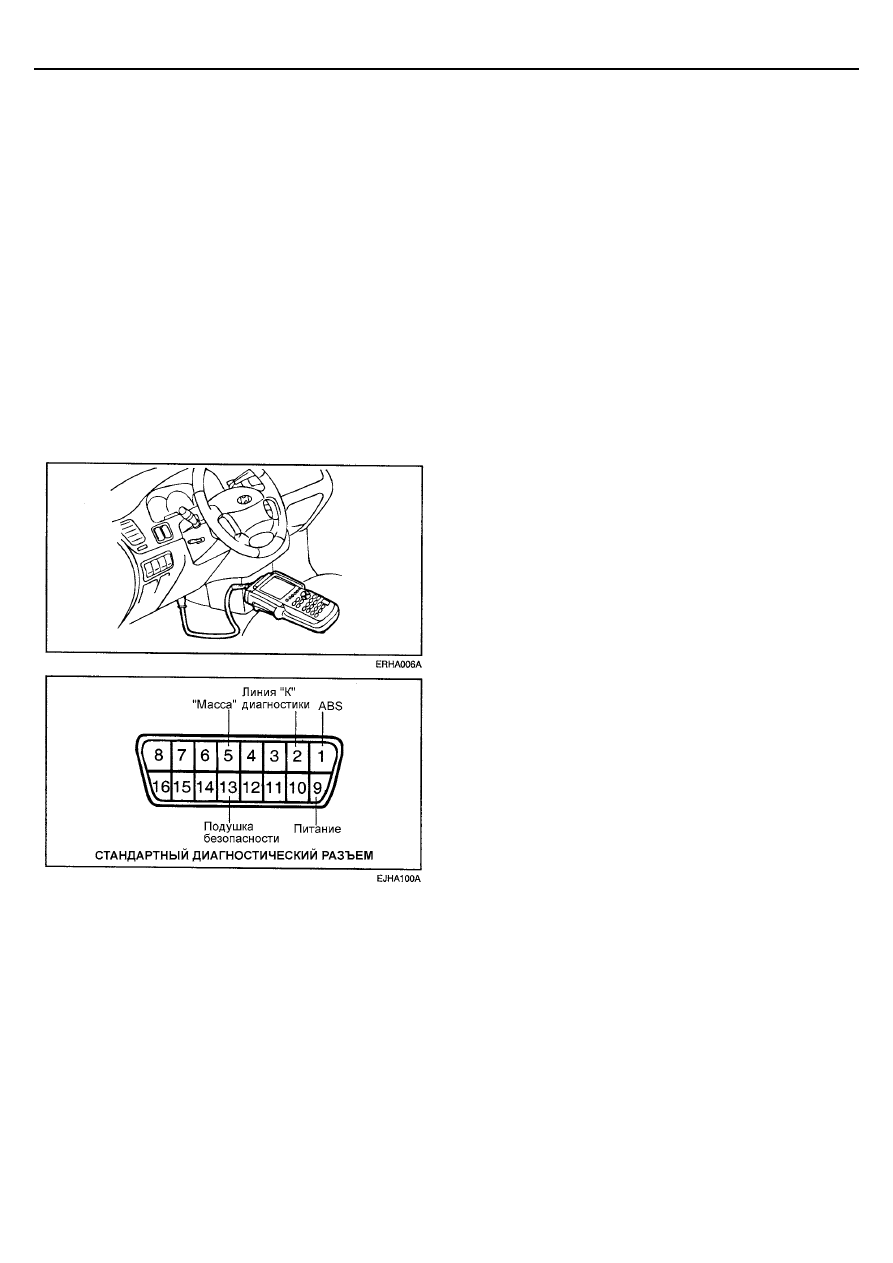

ПРОВЕРКА С ПОМОЩЬЮ
ТЕСТЕРА HI-SCAN (PRO)


1.  Выключите зажигание.

2.  Подсоедините тестер HI-SCAN (Pro) к

диагностическому разъему (DLC), расположенному под
нижней крышкой панели приборов.


3.  Включите зажигание.

4.  С помощью тестера HI-SCAN считайте

диагностические коды неисправностей.


5.  После завершения ремонта или исправления

неисправности поверните ключ замка зажигания в
положение “Выкл” (OFF), удалите коды
неисправностей, хранящиеся в памяти электронного
блока управления, с помощью кнопки сброса (clear key)
тестера HI-SCAN .


6.  Отсоедините тестер HI-SCAN .
