BR-28

ТОРМОЗНАЯ СИСТЕМА









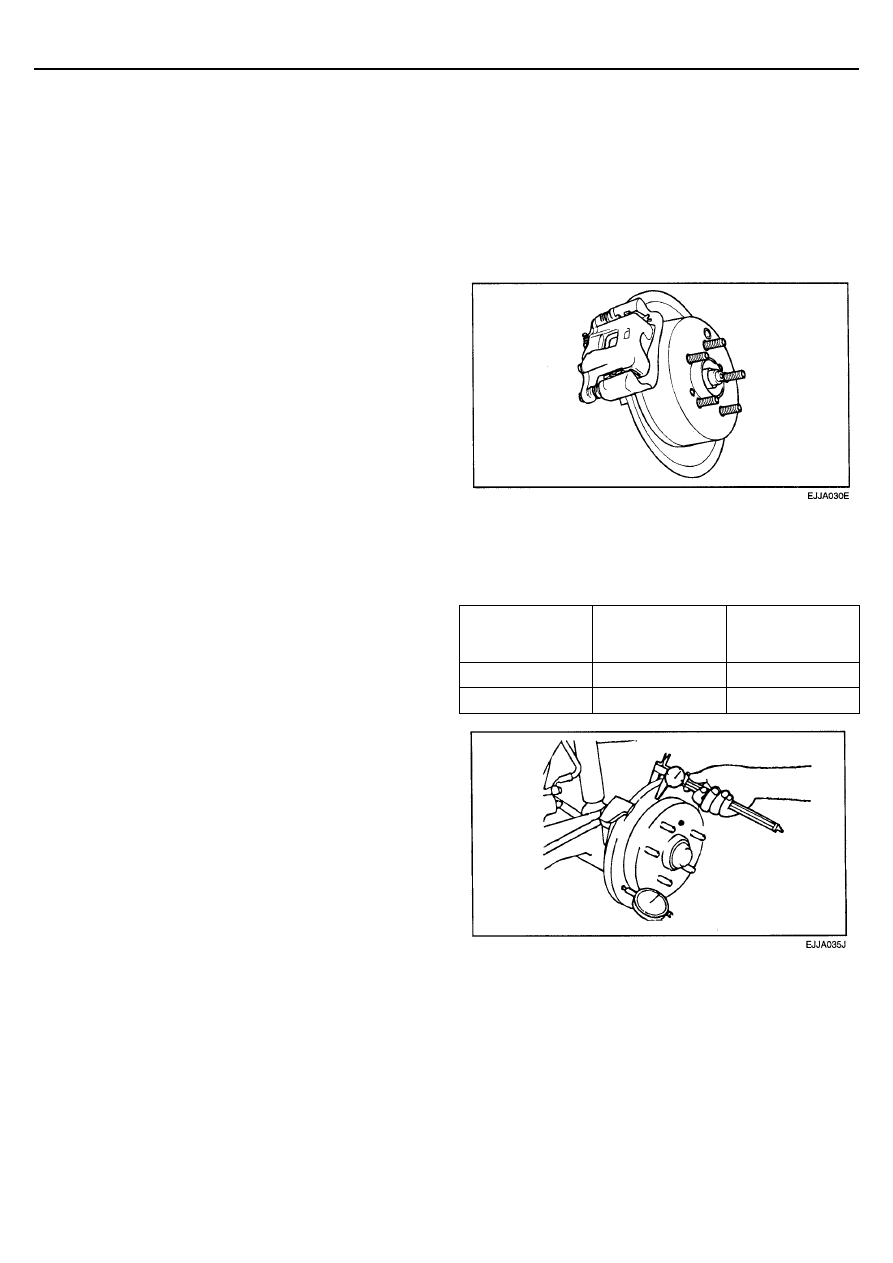

ТОРМОЗНОЙ ДИСК



СНЯТИЕ


1.   Снимите колесо.

2.   Снимите суппорт в сборе с поворотного кулака???? и

подвесьте его с помощью проволоки.


3.   Затем ослабьте два винта диска и снимите диск.






ПРОВЕРКА


Проверьте диск на отсутствие следов износа или
повреждений и замените его в случае необходимости.




ПАРАМЕТРЫ

Номинальное

значение

Предельно

допустимое

значение



Толщина диска 10

мм 8,4

мм



Биение диска -  0,04

мм

УСТАНОВКА


1.   Смотрите "Установку" на стр. BR-17.

2.   Проведите дорожные испытания.

ПРИМЕЧАНИЕ
??????

ВНИМАНИЕ
После замены уплотнительного кольца поршня,
проверьте ход педали.





????????????













ТОРМОЗНАЯ СИСТЕМА BR-29







ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА



ДЕТАЛИ
















Процедуры снятия
1. Колесо и покрышка
2. Тормозной барабан
3. Пружины опорных штифтов
колодок
4. Распорная планка колодок
5. Верхнюю возвратную
пружину колодок
6. Тормозную колодку с
накладкой в сборе



BR-30

ТОРМОЗНАЯ СИСТЕМА







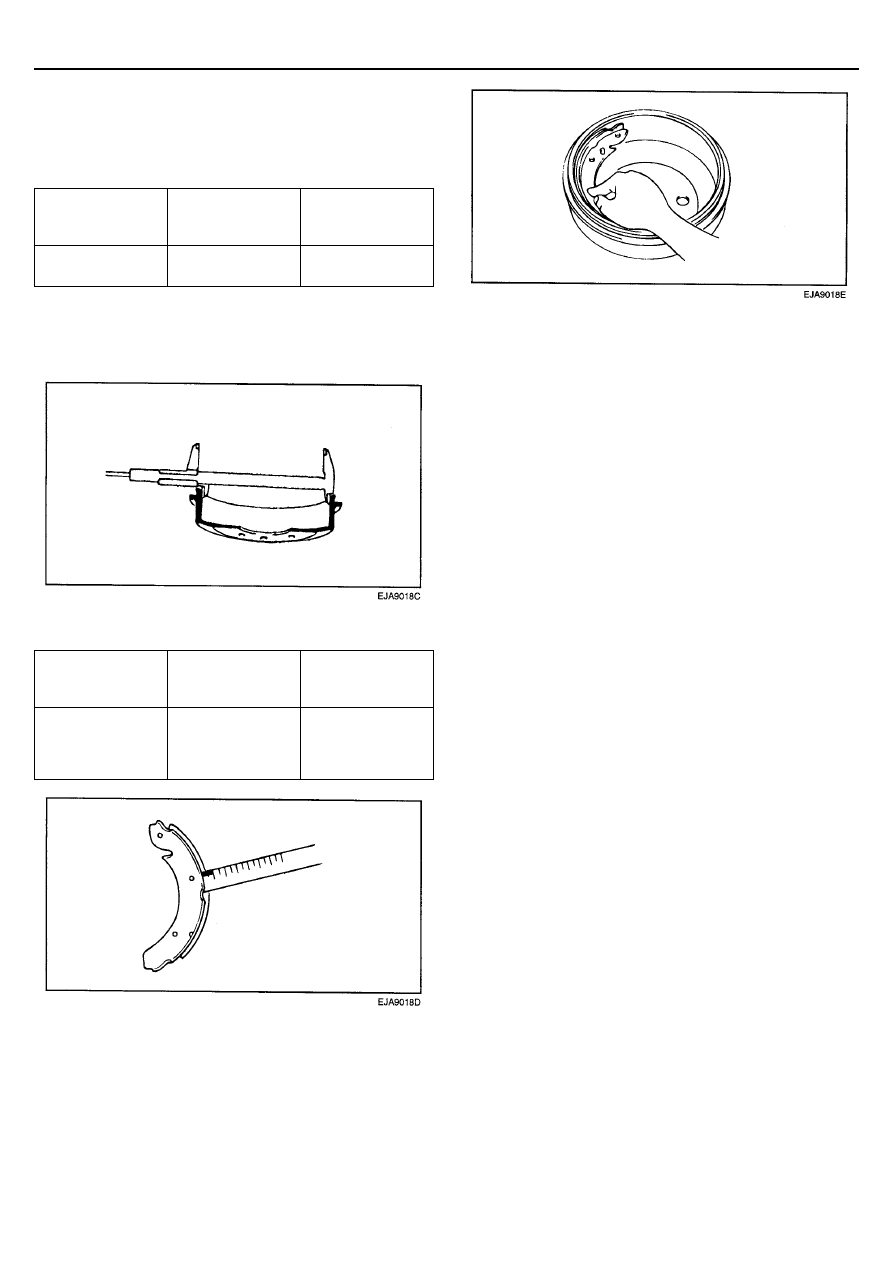

ПРОВЕРКА


1.  Измерьте внутренний диаметр тормозного барабана.

Проверьте биение тормозного барабана с помощью
индикатора часового типа.





Параметр

Номинальное

значение

Предельно

допустимое

значение



Внутренний
диаметр

254 мм 256

мм




ВНИМАНИЕ
Если внутренний диаметр тормозного барабана
превышает предельно допустимое значение, то
замените тормозной барабан.





2.  Измерьте толщину накладок тормозных колодок.







4.  Проверьте наружную поверхность рабочего тормозного

цилиндра на отсутствие повреждений или чрезмерной
коррозии.






Номинальное

значение

Предельно

допустимое

значение





Толщина
накладки
тормозной
колодки

4,5 мм 1,5

мм










ВНИМАНИЕ
Если толщина накладок меньше предельно
допустимого значения, то замените тормозные колодки.

3.  Проверьте, что прилегание тормозных колодок к

поверхности тормозного барабана (пятно контакта)
соответствует норме.









СТОЯНОЧНЫЙ ТОРМОЗ BR-31







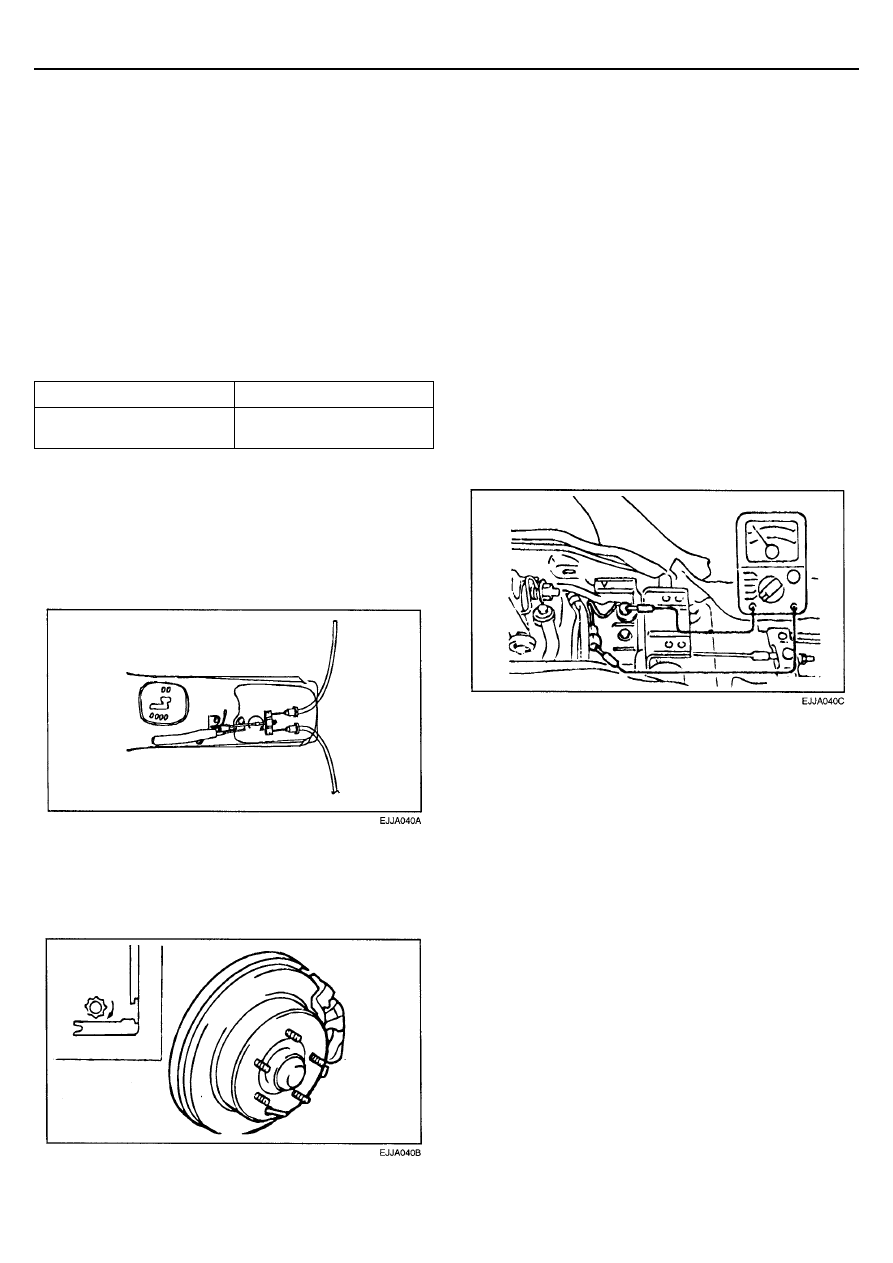

СТОЯНОЧНЫЙ ТОРМОЗ



СТОЯНОЧНЫЙ ТОРМОЗ



РЕГУЛИРОВКА



РЕГУЛИРОВКА ХОДА РЫЧАГА
СТОЯНОЧНОГО ТОРМОЗА


1.  Поднимите рычаг стояночного тормоза с усилием

200 Н и подсчитайте количество щелчков.


ПРИМЕЧАНИЕ
Поднимите рычаг стояночного тормоза с усилием
20 кг.




Параметр

Номинальное значение



Ход рычага стояночного
тормоза

7 щелчков




2.   Если ход рычага стояночного тормоза превышает

номинальное значение, то отрегулируйте его
следующим образом:



1)   Снимите напольную консоль.

2)   Ослабьте регулировочную гайку на уравнителе

троса привода стояночного тормоза.







3)   Снимите ??? и поворачивайте регулятор по

стрелке. Используйте отвертку, чтобы избежать
проворачивания диска.



4)   Поверните регулятор на 5 зубьев против стрелки.










5)   Вращая регулировочную гайку , отрегулируйте ход

рычага стояночного тормоза в соответствии с
номинальным значением.


ПРИМЕЧАНИЕ
Если ход рычага стояночного тормоза (количество
щелчков) меньше номинального значения, то ослабьте
регулировочную гайку и отрегулируйте его заново.


6)   ???



7)  После регулировки хода рычага стояночного

тормоза поднимите задние колеса автомобиля.



8)   ???



ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ КОНТРОЛЬНОЙ
ЛАМПЫ СТОЯНОЧНОГО ТОРМОЗА


1.   Отсоедините разъем выключателя контрольной лампы

стояночного тормоза и подсоедините тестер к
контрольной лампе и болту фиксации выключателя.


2. ????
