РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ ST-25







СНЯТИЕ


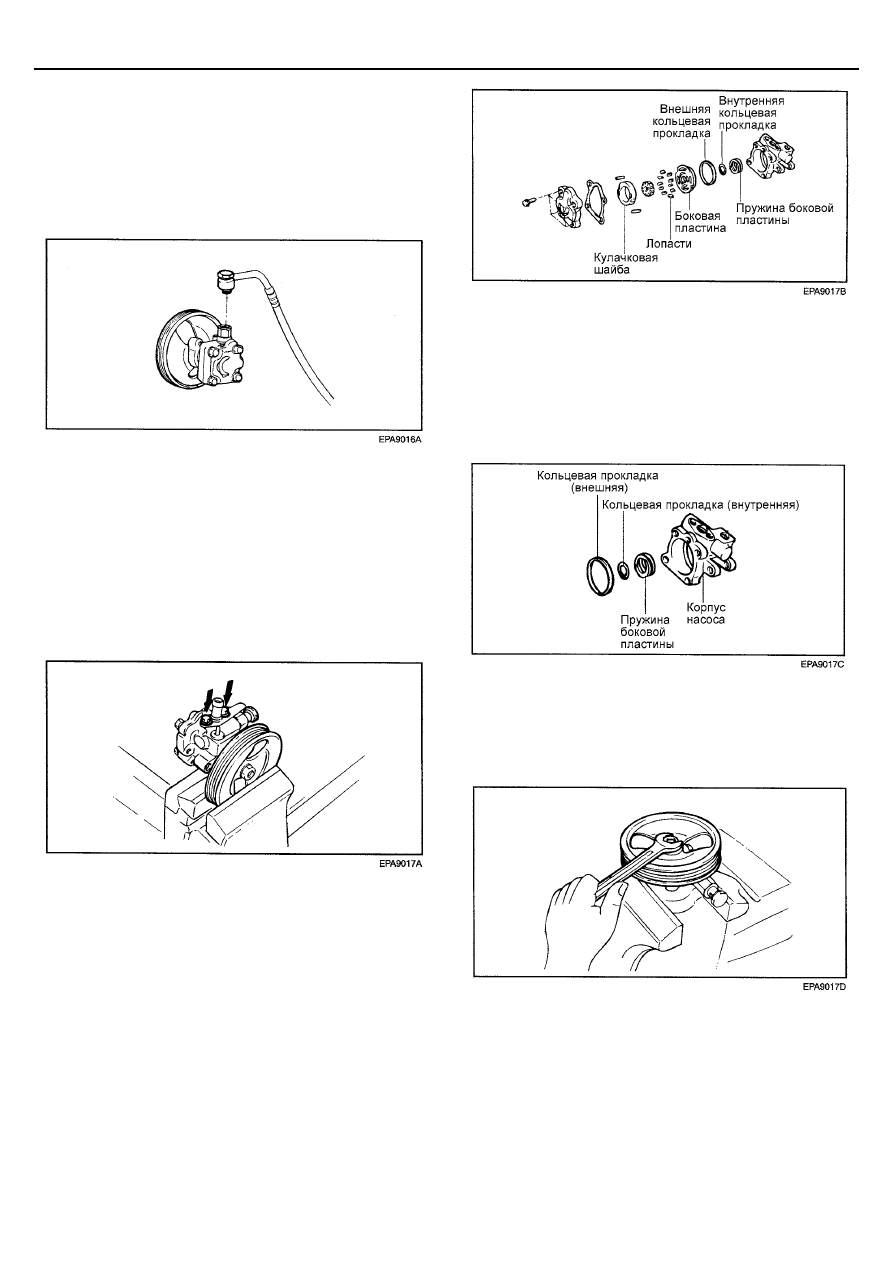

1.  Отсоедините нагнетательный шланг от насоса

гидроусилителя.


2.  Отсоедините впускной шланг от соединительного

фланца на насосе гидроусилителя и слейте рабочую
жидкость в подходящую емкость.






3.   Снимите ремень привода насоса и ослабьте болты

крепления насоса.


4.   Снимите болты крепления насоса и отсоедините

разъем датчика-выключателя давления в
гидросистеме.



РАЗБОРКА


1.  Снимите соединительный фланец впускного шланга и

кольцевую прокладку с насоса гидроусилителя.






2.   Снимите крышку насоса гидроусилителя рулевого

управления вместе с прокладкой и стопорными
штифтами.


3.   Снимите кулачковую шайбу.

4.   Снимите ротор и лопасти.

5.   Снимите боковую пластину.






6.   Снимите внешнюю и внутреннюю кольцевые

прокладки.


7.   Снимите пружину боковой пластины.

ПРИМЕЧАНИЕ
При сборке насоса установите новую прокладку
крышки насоса и новые кольцевые прокладки.





8.  Отверните гайку крепления и снимите пружинную

шайбу.


9.  Снимите шкив и сегментную шпонку с вала привода

насоса.






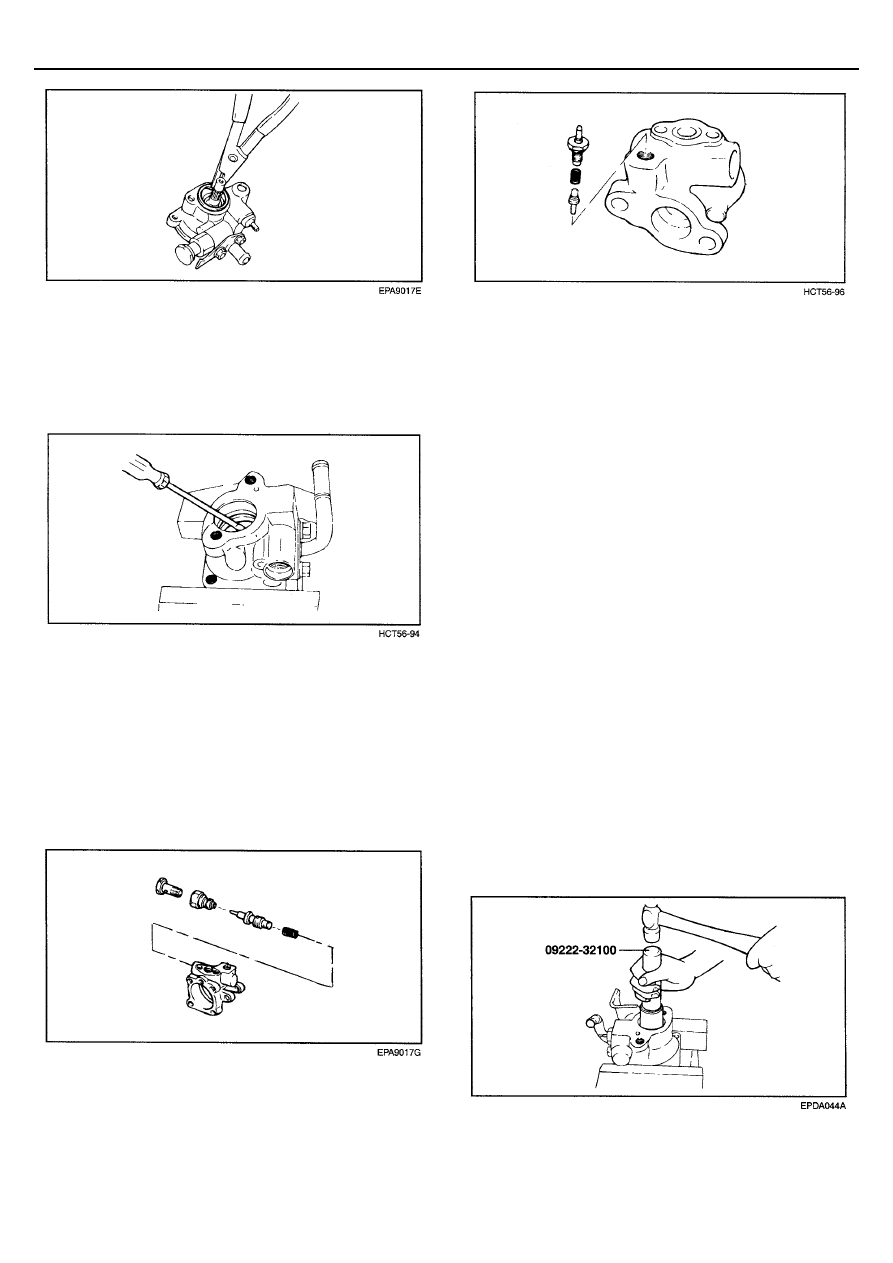

10.  Снимите стопорное кольцо с помощью съемника

стопорных колец,.


11.  Легкими ударами пластикового молотка со стороны

ротора выбейте вал привода насоса.






ST-26

РУЛЕВОЕ УПРАВЛЕНИЕ










12.  С помощью отвертки извлеките сальник из корпуса

насоса гидроусилителя.


ПРИМЕЧАНИЕ
При сборке насоса всегда устанавливайте новый
сальник.





13.  Снимите направляющий кронштейн и гайку.

14.  Снимите штуцер с корпуса насоса гидроусилителя,

затем извлеките клапан регулирования расхода
жидкости и пружину клапана.


15.  Снимите кольцевую прокладку со штуцера.

ВНИМАНИЕ
Не разбирайте клапан регулирования расхода
жидкости.





16.   Снимите датчик-выключатель давления жидкости.

17.   Достаньте пружину и выньте плунжер.

18.   Снимите кольцевую прокладку с датчика-выключателя

давления жидкости.







ПРОВЕРКА


1.   Произведите очистку всех снятых деталей с помощью

чистящей жидкости.


2.   Если какая-либо внутренняя деталь насоса

повреждена, то замените насос гидроусилителя в
сборе.


3.   Если шкив насоса поврежден или деформирован,

замените его.


4.   Если обнаружены утечки рабочей жидкости через

сальник вала привода насоса, то замените сальник.


5.   Если шлицы шкива насоса или вала привода насоса

были деформированы или чрезмерно износились, то
замените обе детали.



СБОРКА


1.   Установите датчик-выключатель давления жидкости.

2.   Установите пружину клапана, клапан регулирования

расхода жидкости и штуцер в корпус насоса.


ПРИМЕЧАНИЕ
Нанесите тонкий слой рабочей жидкости гидросистемы
усилителя рулевого управления на все детали, включая
сальник и кольцевую прокладку.

3.   Установите направляющий кронштейн и гайку.

4.  С помощью специального инструмента (09222 - 32100),

установите сальник в корпус насоса.










РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ ST-27

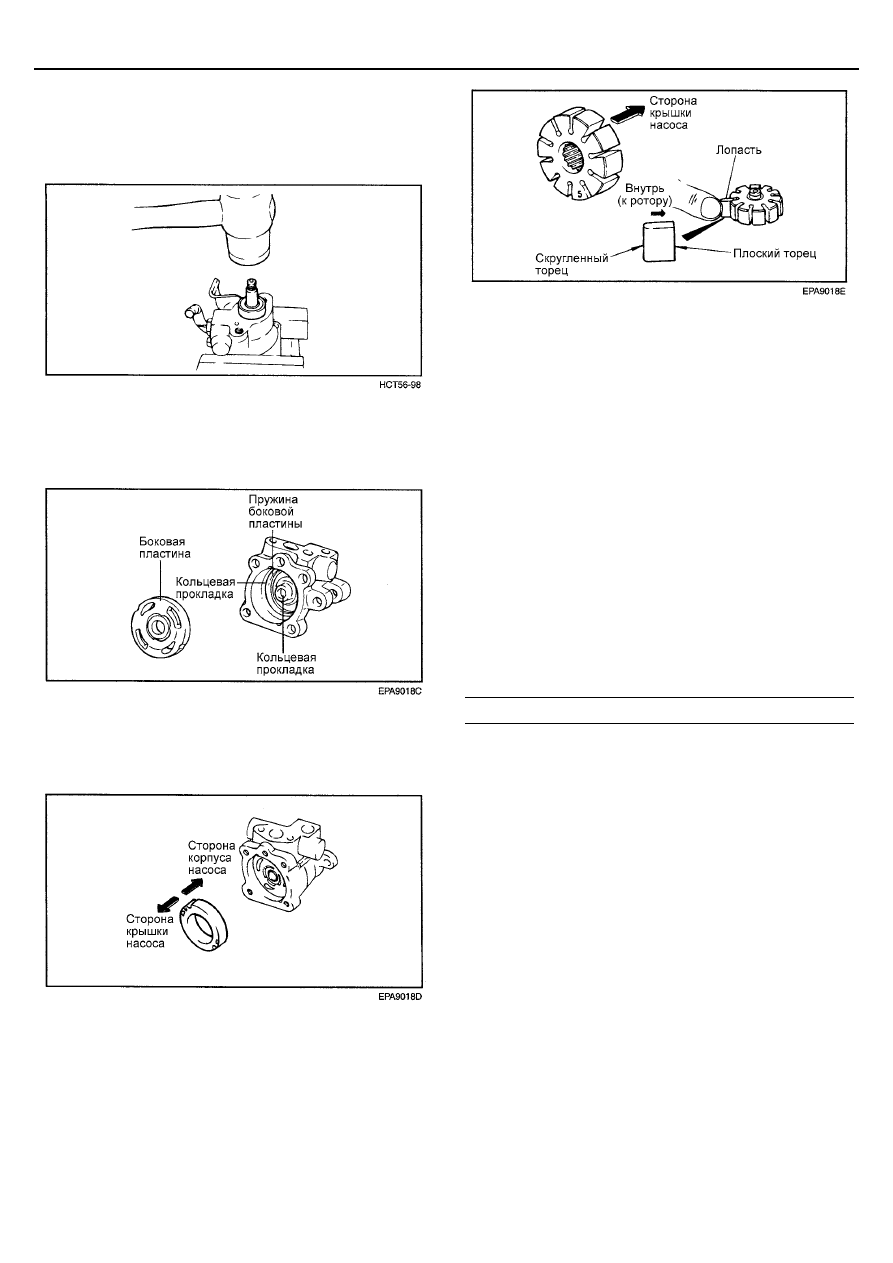

5.   Осторожно вставьте вал привода насоса и установите

стопорное кольцо.


6.   Установите шкив и сегментную шпонку на вал привода

насоса.






7.   Установите пружину боковой пластины, внутреннюю и

внешнюю кольцевые прокладки.


8.   Установите боковую пластину.





9.   Установите стопорные штифты в отверстия корпуса

насоса, затем установите кулачковую шайбу, уделяя
особое внимание правильному направлению
установки.






10.  Установите ротор так , чтобы его сторона с меткой

была расположена со стороны боковой пластины.


11.   Установите лопасти так, чтобы их скругленные торцы

были снаружи (со стороны кулачковой шайбы).






12.   Установите прокладку и крышку насоса.

13.   Подтяните штуцер.


УСТАНОВКА


1.   Установите насос гидроусилителя рулевого

управления на кронштейн крепления насоса.


2.   Подсоедините впускной шланг.

3.   Установите ремень привода насоса и отрегулируйте

его натяжение.


4.   Подсоедините нагнетательный шланг к насосу

гидроусилителя и впускной шланг к бачку
гидросистемы


ПРИМЕЧАНИЕ
Установите шланги так , чтобы они не были скручены и
не соприкасались с другими деталями.

5.   Заполните бачок гидросистемы.

Рекомендуемая рабочая жидкость: PSF-3

6.   Удалите воздух из гидросистемы усилителя.

7.   Проверьте давление насоса гидроусилителя рулевого

управления.


8.   Установите детали в соответствии с техническими

требованиями.
