СИСТЕМЫ ВПУСКА И ВЫПУСКА

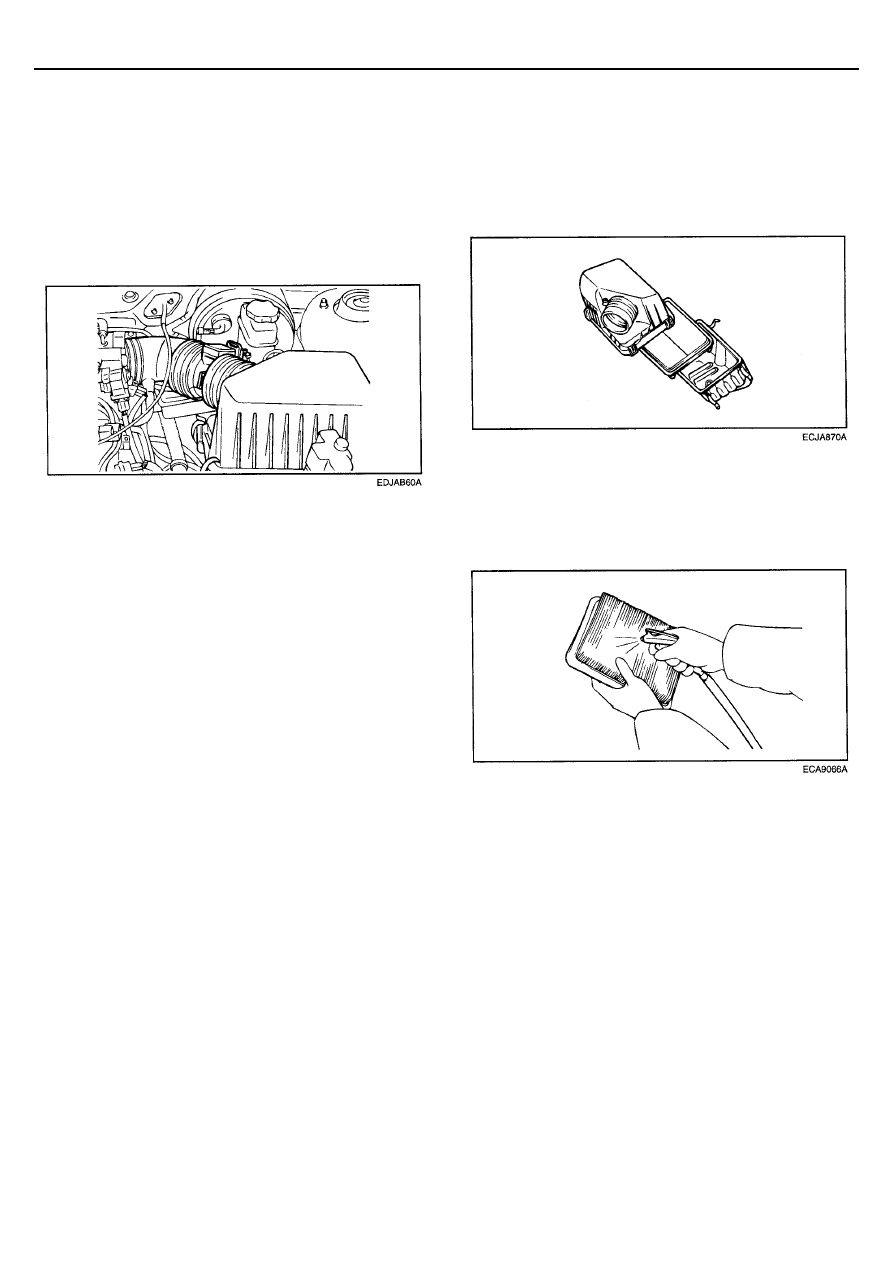

ЕМА-75







СНЯТИЕ


1.   Отсоедините разъем датчика расхода воздуха.

2.   Отсоедините впускной воздуховод от воздушного

фильтра и резонатора


3.   Отверните три болта крепления корпуса воздушного

фильтра.


4.  Снимите корпус воздушного фильтра.





5.  Снимите с впускного воздуховода датчика расхода

воздуха


ВНИМАНИЕ
Не переносить и не подвешивать датчик за провода




ПРОВЕРКА


1.   Проверьте корпус, крышку и фильтрующий элемент

воздушного фильтра на отсутствие деформации,
коррозии или повреждений.


2.   Проверьте впускной воздуховод на отсутствие

повреждений.






3.   Проверьте фильтрующий элемент на отсутствие

засорения, загрязнения или повреждений. Если
фильтрующий элемент незначительно загрязнен или
засорен, то удалите пыль и другие загрязнения, продув
его сжатым воздухом снаружи (со стороны,
обращенной к впускному коллектору).







УСТАНОВКА


1.  Установите воздушный фильтр в порядке, обратном

снятию.

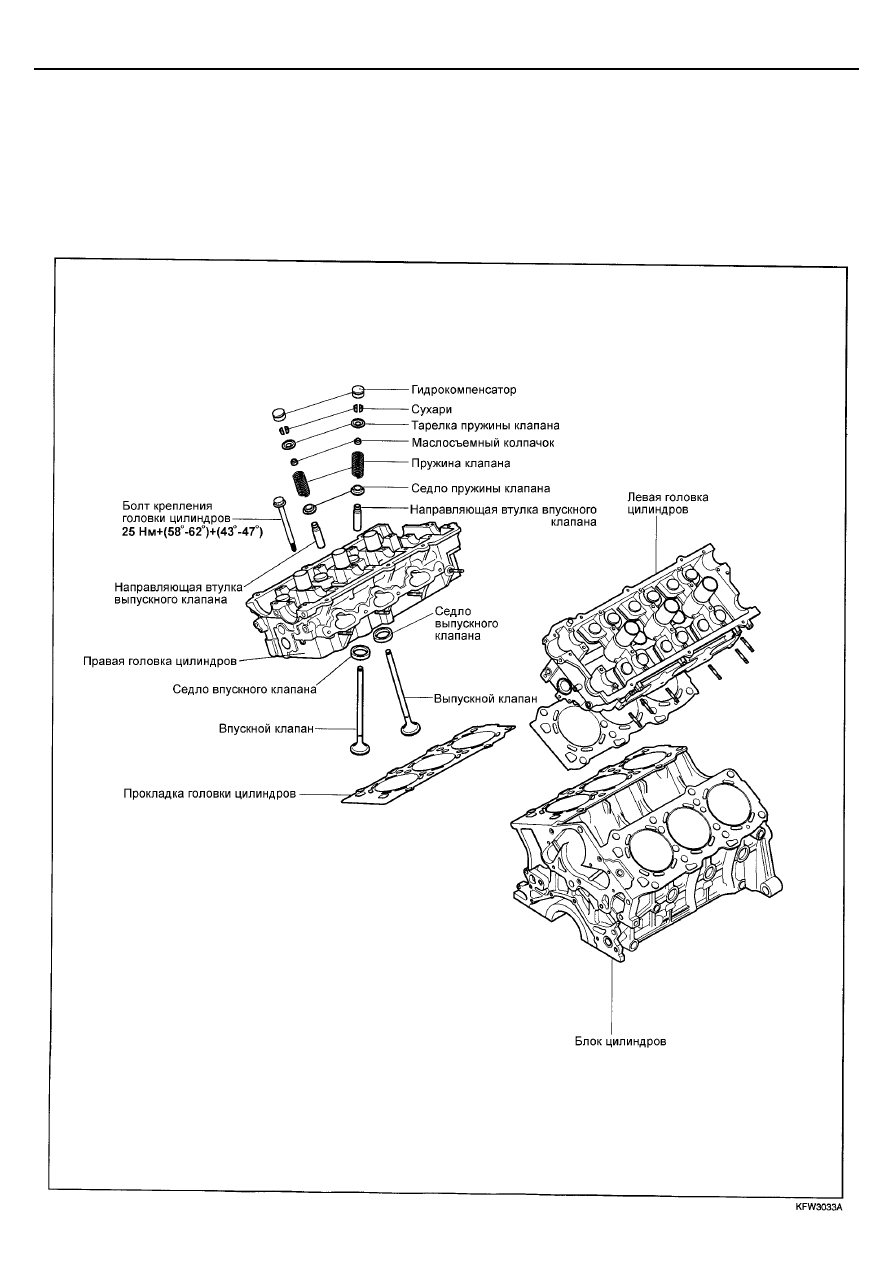

ЕMА-76

ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (V6 2.7)







ГОЛОВКА ЦИЛИНДРОВ
В СБОРЕ

ГОЛОВКА ЦИЛИНДРОВ

ГОЛОВКА ЦИЛИНДРОВ ,КЛАПАНЫ
И ПРУЖИНЫ КЛАПАНОВ









ГОЛОВКА ЦИЛИНДРОВ В СБОРЕ

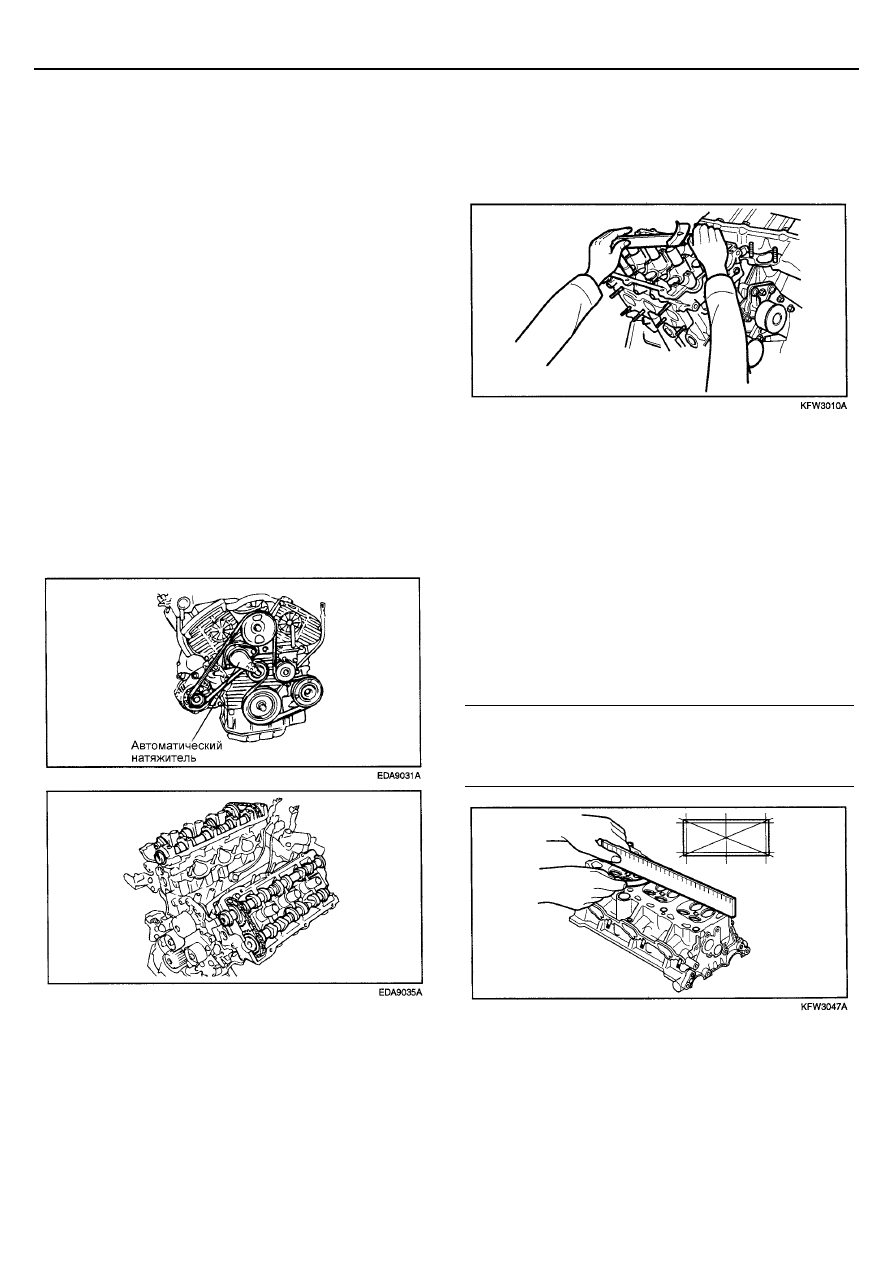

ЕМА-77







СНЯТИЕ


1.  Слейте охлаждающую жидкость и отсоедините верхний

шланг радиатора.


2.  Отсоедините воздуховоды и шланг вентиляции

картера.


3.  Отсоедините вакуумные, топливные и водяные шланги.

4.  Снимите впускной коллектор.

5.  Отсоедините от свечей зажигания высоковольтные

провода. Тяните за защитный колпак, а не за сами
провода.


6.  Снимите катушку зажигания.

7.  Снимите крышки ремня привода ГРМ.

8.  Снимите ремень привода ГРМ и звездочки

распределительных валов.


9.  Снимите защитные кожухи выпускных коллекторов и

сами выпускные коллекторы.


10.  Снимите шкив насоса охлаждающей жидкости и

клапанные крышки.


11.  Снимите распределительные валы.





12.  В два-три приема отверните болты крепления головки

цилиндров (инструментальная головка 12 мм).
Снимите головку цилиндров.



 13.

Удалите остатки старой прокладки с привалочных
поверхностей головки и блока цилиндров.


ПРИМЕЧАНИЕ
Примите меры к тому, чтобы не допустить попадания
грязи в картер двигателя.






ПРОВЕРКА



ГОЛОВКА ЦИЛИНДРОВ


1.   Проверьте головку цилиндров на отсутствие трещин,

повреждений и следов утечки охлаждающей жидкости.
При обнаружении трещин замените головку цилиндров.


2.   Полностью очистите головку цилиндров от накипи,

нагара и остатков старого герметика и прокладки.
Очистите каналы для прохода масла, продуйте их
сжатым воздухом.


3.   Проверьте неплоскостность привалочной поверхности

головки цилиндров в направлениях, показанных на
рисунке..


Неплоскостность привалочной поверхности головки
цилиндров:
Номинальное значение : меньше 0,03 мм
Предельно допустимое значение : 0,05 мм








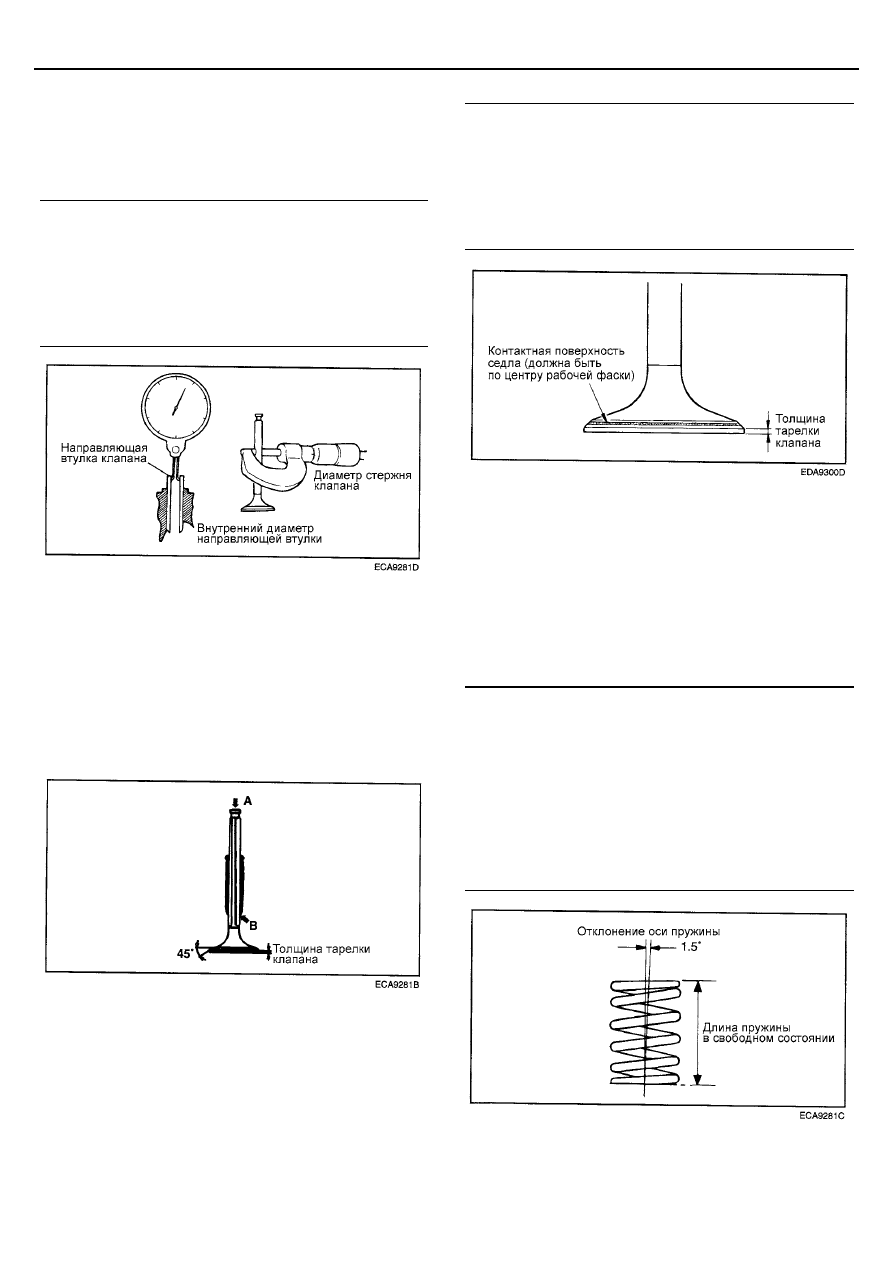

ЕMА-78

ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (V6 2.7)







НАПРАВЛЯЮЩИЕ КЛАПАНОВ


Проверьте зазор между направляющей клапана и стержнем
клапана (в нескольких точках по длине). Если зазор больше
предельно допустимого значения, то замените
направляющую клапана.

Зазор между направляющей и стержнем клапана
[Номинальное значение]


Впускной клапан : 0,02 - 0,05 мм



Выпускной клапан : 0,035 - 0,065 мм

[Предельно допустимое значение]


Впускной клапан : 0,10 мм



Выпускной клапан : 0,15 мм







КЛАПАНЫ


1.  Проверьте каждый клапан на отсутствие износа,

повреждений и деформации тарелки и зоны "B"
стержня клапана. Замените клапан при необходимости.
Если на торце "A" стержня клапана образовались
вмятины или присутствует значительный износ,
замените клапан.


2.  Проверьте состояние запорной фаски клапана,

восстановите при необходимости.






3.  Замените клапан, если толщина тарелки клапана

меньше предельно допустимого значения







Толщина тарелки клапана
[Номинальное значение]


Впускной клапан : 1,0 мм



Выпускной клапан : 1,3 мм

[Предельно допустимое значение]


Впускной клапан : 0,5 мм



Выпускной клапан : 0,8 мм







ПРУЖИНЫ КЛАПАНОВ


1.   Проверьте длину пружины клапана в свободном

состоянии. Если длина пружины меньше предельно
допустимого значения, то замените пружину клапана.


2.   С помощью угольника проверьте отклонение оси

пружины от перпендикуляра к опорной поверхности
(неперпендикулярность). Если неперпендикулярность
больше предельно допустимого значения, замените
пружину клапана.


Пружина клапана
[Номинальное значение]


Длина пружины в свободном состоянии : 42,5 мм



Длина пружины под нагрузкой 21,9 кГ : 35,0 мм



Отклонение оси пружины
(неперпендикулярность) : 1,5

° или меньше

[Предельно допустимое значение]


Длина пружины в свободном состоянии : 41,5 мм



Длина пружины под нагрузкой 21,9 кГ : 34,0 мм



Отклонение оси пружины (неперпендикулярность) : 3

°
