ОСНОВНЫЕ ДЕТАЛИ ДВИГАТЕЛЯ

ЕMА-47







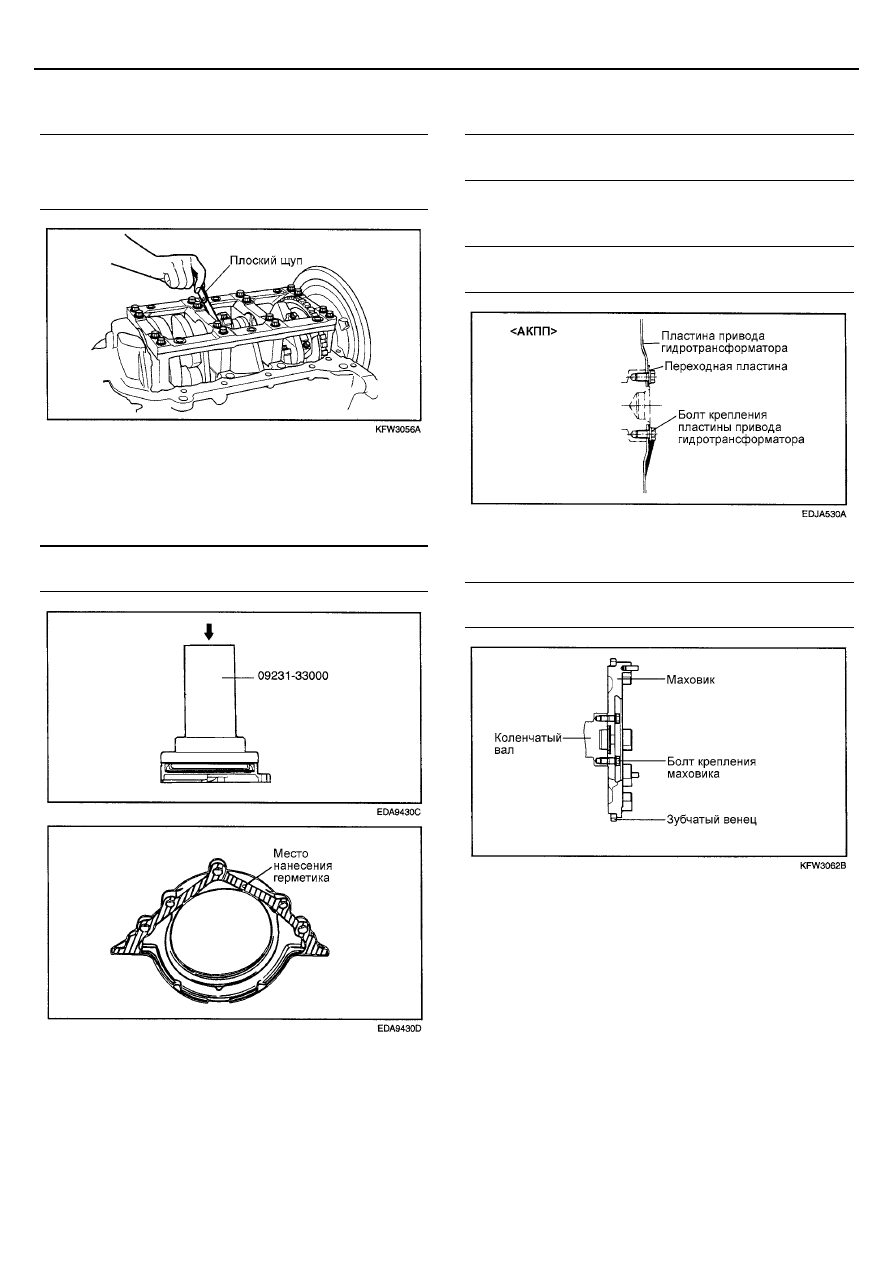

7.  Проверьте свободу вращения коленчатого вала и

измерьте осевой зазор.


Осевой зазор

Номинальное значение : 0,07 - 0,25 мм

Предельное значение : 0,4 мм






8.  С помощью оправки (09231-33000) установите сальник

в его корпус.


9.  Нанесите герметик на зоны корпуса сальника,

показанные на рисунке. Установите корпус и сальник.


Момент затяжки
Болты корпуса заднего сальника : 10 – 12 Нм








 10.

Установите заднюю плиту блока цилиндров и затяните
болты ее крепления.


Момент затяжки
Болты задней плиты : 10 – 12 Нм

11.  Модели с АКПП: Установите пластину привода АКПП и

переходную пластину.


Момент затяжки
Болты крепления пластины : 73 – 77 Нм






12.  Модели с МКПП: установите маховик. Затяните болты

крепления номинальным моментом


Момент затяжки
Болты крепления пластины : 73 – 77 Нм









ЕMА-48

ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (V6 2.7)







СИСТЕМА ОХЛАЖДЕНИЯ

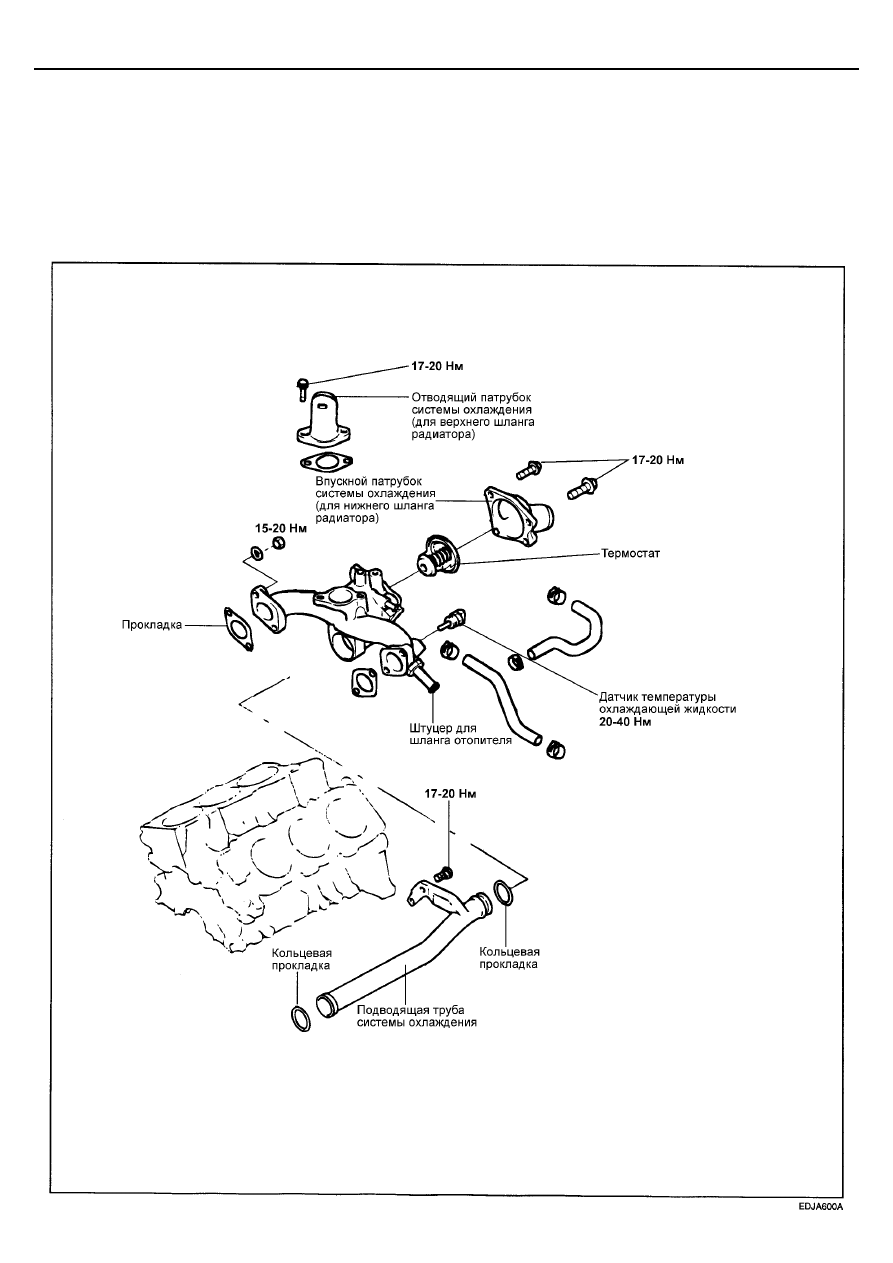

ТРУБКИ И ШЛАНГИ СИСТЕМЫ
ОХЛАЖДЕНИЯ



ТРУБКИ И ШЛАНГИ СИСТЕМЫ
ОХЛАЖДЕНИЯ











СИСТЕМА ОХЛАЖДЕНИЯ

ЕMА-49







ПРОВЕРКА

Проверьте шланги и трубки системы охлаждения на
отсутствие трещин, повреждений или отложений на их
внутренних стенках. Замените при необходимости.


СБОРКА

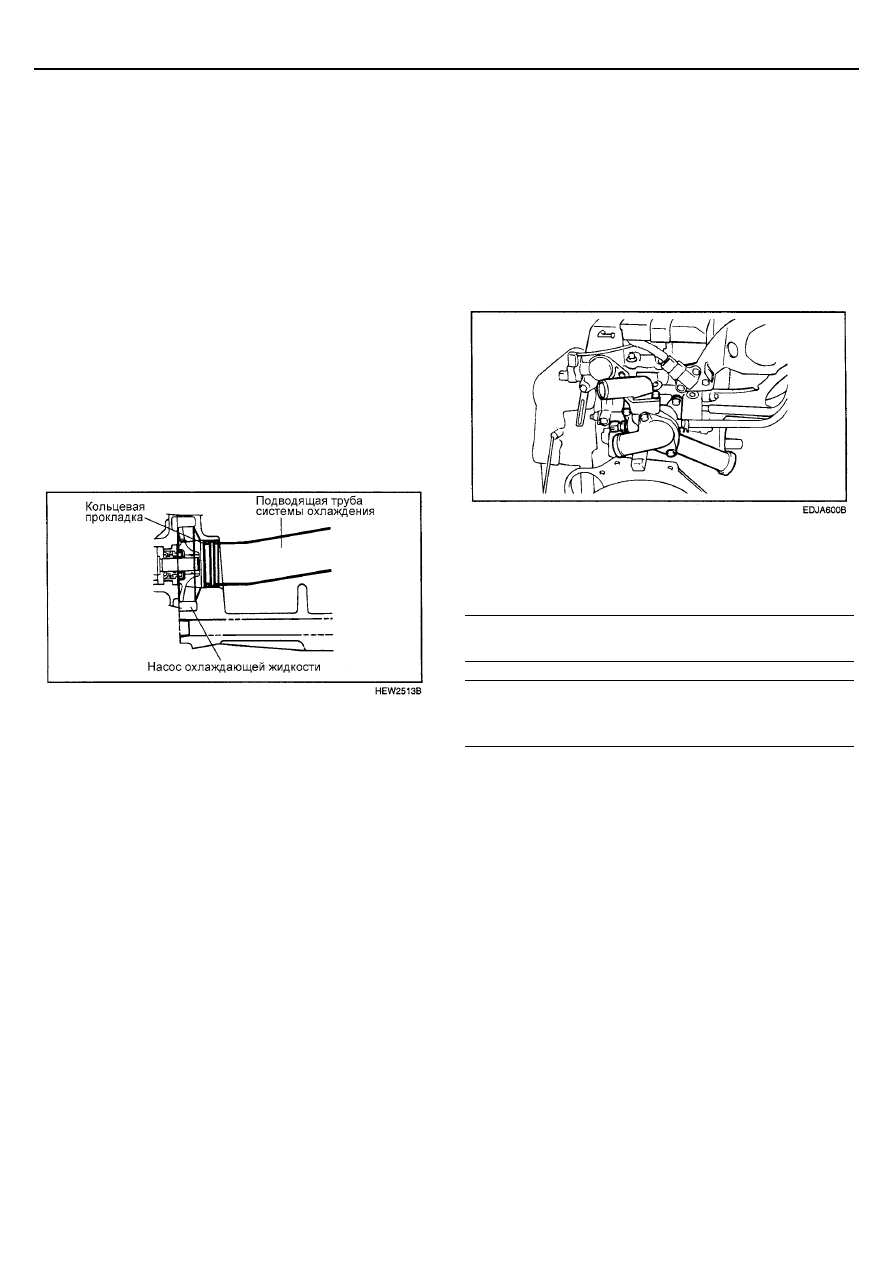

Наденьте кольцевую прокладку на подводящую трубу
системы охлаждения, нанесите на ее наружную
поверхность немного охлаждающей жидкости или воды и
затем установите трубу на место.

ПРИМЕЧАНИЕ
1.  Не допускайте попадание моторного масла, а также

консистентной смазки на поверхность кольцевой
прокладки трубы системы охлаждения.

2.  Не допускайте попадание на места соединения

подводящей трубы системы охлаждения песка,
пыли и т.д.

3.  Вставьте подводящую трубу системы охлаждения

в насос охлаждающей жидкости до упора.

4.  Не устанавливайте кольцевую прокладку, бывшую

в эксплуатации. Замените снятую кольцевую
прокладку новой.









ДАТЧИК ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ



СНЯТИЕ


1.  Слейте охлаждающую жидкость ниже уровня установки

датчика.


2.  Отсоедините аккумуляторную батарею и разъем

датчика температуры охлаждающей жидкости.


3.  Снимите датчик.






УСТАНОВКА


1.  Нанесите на резьбу датчика рекомендованный

герметик. Затяните датчик номинальным моментом.


Герметик


Three Bond No. 1324 или Loctite 262


Момент затяжки
Датчик температуры охлаждающей жидкости :


20 – 40 Нм


2.  Подсоедините разъем датчика температуры

охлаждающей жидкости.


3.  Подсоедините аккумуляторную батарею.

4.  Заполните систему охлаждения.





ЕMА-50

ДВИГАТЕЛЬ – МЕХАНИЧЕСКАЯ ЧАСТЬ  (V6 2.7)







СИСТЕМА ОХЛАЖДЕНИЯ







ПРОВЕРКА ВХОДА

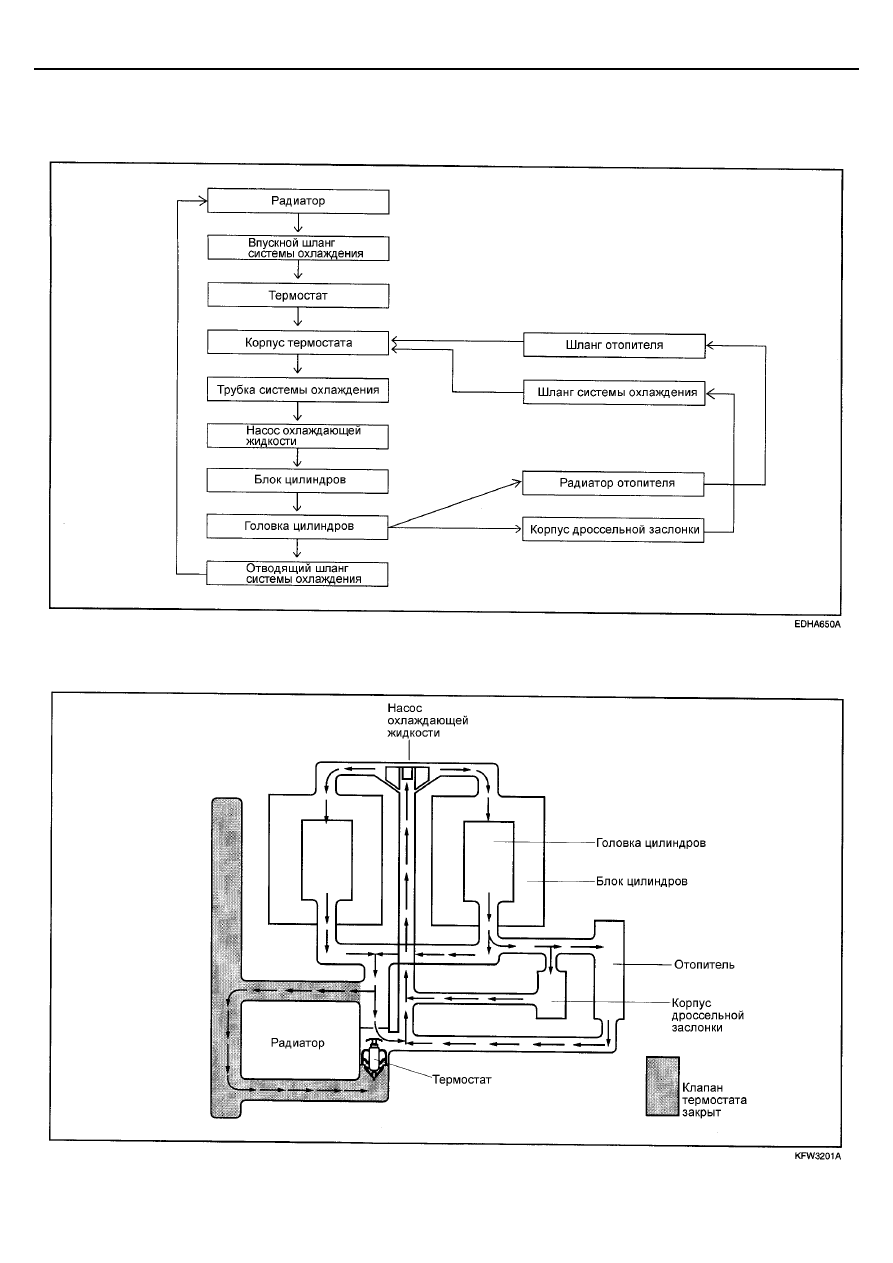

РАСПРЕДЕЛЕНИЕ ПОТОКОВ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
