HA -102

HEATING, VENTILATION AND AIR CONDITIONING

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

   -2   C

12.0  C

11.5  C

12.5  C

0.00 V

91.75 %

54.89 %

255

HEATER WATER TEMP. SNSR

IN-CAR TEMP. SENSOR

AMBIENT AIR TEMP. SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO. (DR.)

DIRECTION POTENIO. DR.

PASSENGER PHOTO SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1203 WATER TEMP. SENS - SHORT(LOW)

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1203.

Fig. 1

Fig. 2

EQBF513A

4.

Are the DTC B1203 present and is parameter of "WATER TEMP. SENSOR" fixed?
※

Parameter of "WATER TEMP. SENSOR" will be fixed at -2℃(28.4 F), if there is any fault in WATER TEMP. SEN-

SOR.

YES

Go to "Inspection" procedure.

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

E4A5AB7F

Refer to DTC B1202.

SIGNAL CIRCUIT INSPECTION

E5290ACF

1.

Check for short to ground in harness.

1) Ignition "OFF"

2) Disconnect water temp. sensor.

3) Measure resistance between terminal "1" of water temp. sensor and chassis ground.

Specification : Approx. ∞Ω

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -103

2

1

1. Water temp. sensor signal

2. Sensor ground

Ω

SCMHA6511L

4) Is the measured resistance within specifications?

YES

Go to "Component Inspection" procedure.

NO

Check for short to ground in harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

E688EEF4

Refer to DTC B1202.

VERIFICATION OF VEHICLE REPAIR

ED6AB445

Refer to DTC B1202.

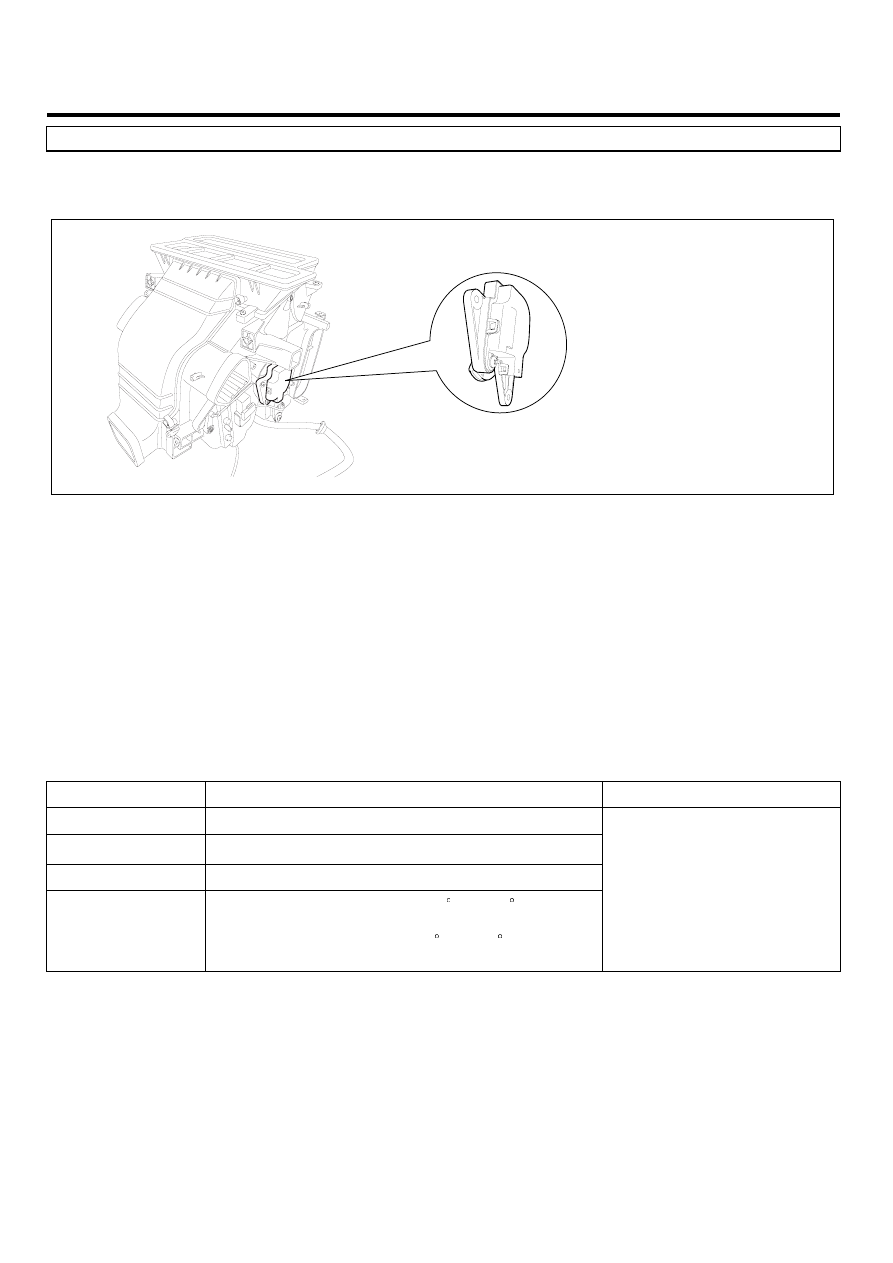

HA -104

HEATING, VENTILATION AND AIR CONDITIONING

DTC B1204 AIR MIX POTENTIOMETER OPEN (LOW) - PASSENGER’S

COMPONENT LOCATION

ECDA6CAE

Temperature Control Actuator

SCMHA6700L

GENERAL DESCRIPTION

E6FDAF92

Temperature control actuator located at heater unit, regulates the temperature by the procedure as follows. Signal from
control unit adjusts position of temp. door by operating temp. motor and then temperature will be regulated by the hot/cold
air ratio decided by position of temp. door.

DTC DESCRIPTION

E4F166A6

The A/C controller sets DTC B1204 if there is an open circuit or poor connection in the air mix potentiometer.

DTC DETECTING CONDITION

E8DA37FC

Item

Detecting Condition

Possible cause

DTC Strategy

• Voltage check

Threshold value

• ＜ 0.1V

Detecting time

• 0.3 sec

FAIL SAFE

• If temperature setting 17~24.5 C(63~76 F) fix

at max. cooling position.

• If temperature setting 25~32 C(77~90 F) fix

at max. heating position.

• Poor connection of

connected part

• Open circuit in harness
• Short circuit in harness
• Faulty driver Air Mix

potentiometer

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -105

SPECIFICATION

E927FFAF

4.7V

2.5V

0.3V

WARM

COOL

AIR MIX Potentiometer

Output
voltage

EQBF521B

MONITOR SCANTOOL DATA

EF8DAA6E

1.

Connect scantool to Data Link Connector(DLC).

2.

Engine "ON"

3.

Monitor the "Passenger’s Air Mix Potentiometer" Parameter on the Scantool while operating temp. switch.

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

13.0  C

12.0  C

12.0  C

12.5  C

0.00 V

5.9  %

90.18 %

255

HEATER WATER TEMP.SNSR

IN-CAR TEMP.SENSOR

AMBIENT AIR TEMP.SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO.(PA.)

DIRECTION POTENIO.DR.

PASSENGER PHOTO SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1204 AIR MIX P. - LOW INPUT

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1204.

Fig. 1

Fig. 2

EQBF521K

4.

Are the DTC B1204 present and is parameter of "Passenger’s Air Mix Potentiometer" fixed?
※

Parameter of "Passenger’s Air Mix Potentiometer" will be fixed at 100%(or any value above 90%), or 0% (or any

value below 10%), if there is any fault in Passenger’s Air Mix potentiometer.

YES

Go to "Inspection" procedure.
