FLA -478

FUEL SYSTEM

4)

Measure the voltage between terminal 4 of TPS harness connector and chassis ground.

Specification : Approx. 5V

5)

Is the measured voltage within specification ?

YES

▶ Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deteriora-
tion, or damage. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

NO

▶ Go to "Check short in power harness" as follows.

2.

Check short in power harness

1)

IG "OFF".

2)

Disconnect TPS connector and PCM connector.

3)

Measure the resistance between terminal 4 and 5 of TPS harness connector.

4)

Measure the resistance between terminal 4 and 8 of TPS harness connector.

5)

Measure the resistance between terminal 4 and 6 of TPS harness connector.

6)

Measure the resistance between terminal 4 and 1 of TPS harness connector.

Specification : Infinite

7)

Is the measured resistance within specification ?

YES

▶ Substitute with a known - good PCM and check for proper operation.
▶ If the problem is corrected, replace PCM and go to "Verification of Vehicle Repair" procedure.

NO

▶ Repair Short in power circuit and go to "Verification of Vehicle Repair" procedure.

※ Procedure of ETS Initialization
1. Erase the trouble codes on PCM
2. Turn the ignition key off and keep this condition until the main relay is turned off.(It will takes 10 second)
3. Turn ignition key on more than 1second to record the throttle motor position on the EEPROM

VERIFICATION OF VEHICLE REPAIR

E34B8F1E

After a repair, it is essential to verify that the fault has been corrected.

1.

Monitor and record the Freeze Frame Data for the Diagnostic Trouble Code(DTC) which has been diagnosed.

2.

Using a Scantool, Clear the DTCs

3.

Operate the vehicle within conditions noted in the freeze frame data or enable conditions

4.

Monitor that all rediness test have been verified as " Complete "

DTC TROUBLESHOOTING PROCEDURES

FLA -479

5.

Are any DTCs present ?

YES

▶ Go to the applicable troubleshoooting procedure.

NO

▶ System is performing to specification at this time.

FLA -480

FUEL SYSTEM

DTC P0646 A/C CLUTCH RELAY CONTROL CIRCUIT LOW

GENERAL DESCRIPTION

EDDD5D8D

The A/C clutch relay is activated if the A/C switch is operated while the blower is running and system operation is enabled
by the ECM. When A/C is requested, the Engine Control Module(ECM) provides a ground path to the A/C clutch relay
control circuit. When the relay circuit is grounded, the A/C clutch relay is energized. The ECM delays grounding the relay
circuit for a short time, so the ECM can adjust the engine idle speed for the additional load. The ECM will temporarily
de-energized the A/C clutch relay for one or more of the following conditions:
-

Full acceleration when the throttle is at WOT.(Wide Open Throttle)

-

Risk of overheating: Engine coolant temp. exceeds threshold value

-

A/C system pressure exceeds threshold value

-

Engine starting

DTC DESCRIPTION

E104ED52

PCM monitors inputted voltage through A/C compressor relay. Checking voltage every 10 sec. under detecting condition,
if the voltage lower than the specified value is detected for more than 5 sec., PCM sets P0646.

DTC DETECTING CONDITION

EC2A54B9

Item

Detecting Condition

Possible cause

DTC Strategy

• Detects circuit short to low voltage

Enable Conditions

• After 0.5 sec under conditions below
• No DTC exists
• Engine works
• 11V ≤ Battery voltage ≤ 16V

Threshold value

• Open or short to ground

Diagnosis Time

• Continuous

(More than 5 seconds failure for every
10 seconds test)

MIL On Condition

• DTC only (NO MIL ON)

• Poor connection
• Open or short to ground

in A/C relay circuit

• Faulty A/C relay
• Faulty PCM

SPECIFICATION

E4795868

Coil Resistance

70Ω ~ 120Ω

DTC TROUBLESHOOTING PROCEDURES

FLA -481

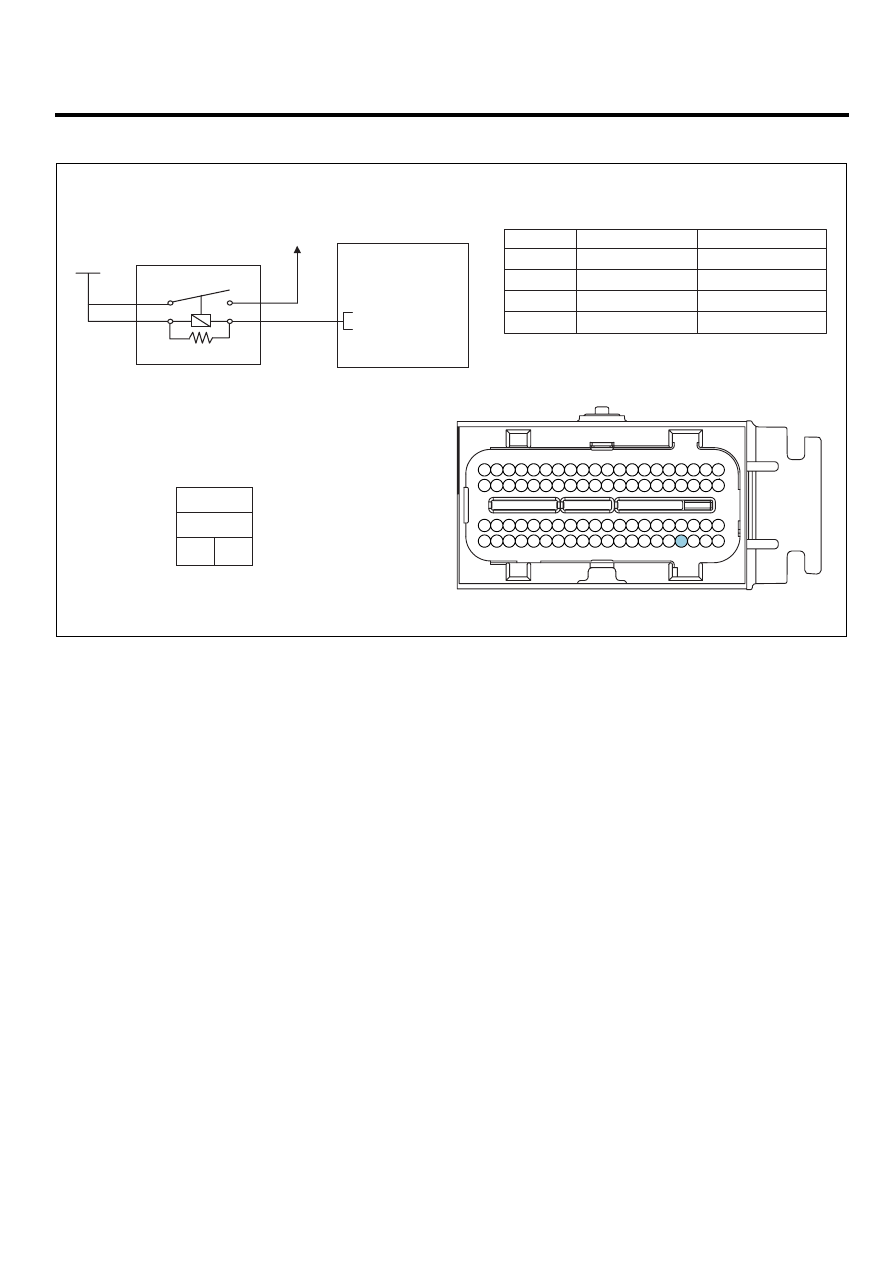

SCHEMATIC DIAGRAM

E7EB010D

PCM

C30-A

PCM (C30-A)

[CIRCUIT DIAGRAM]

[HARNESS CONNECTOR]

Terminal

Connected to

Function

1

2

Battery

COMPRESSOR Supply

Power Supply (B+)

A/C COMPRESSOR

3

A/C comp. relay control

PCM C30-A (64)

4

Power Supply (B+)

Battery

3 2 1

6 5 4

9

21

23

16 15

17

18

19

38 37 36 35 34

39

40

26 25 24

22

27

28

29

46

47

48

49

68 67

69

70

42 41

43

44

62 61

63

64

66 65

45

56

57

58

59

60

78 77 76 75 74

79

80

52 51 50

53

72 71

73

54

55

32 31 30

33

20

14 13 12 11 10

8 7

4

1

3

2

Battery

 A/C COMP. RELAY

1

3

4

2

A/C

COMPRESSOR

64 - A/C comp.
      relay control

[CONNECTION INFORMATION]

SCMF16392L

MONITOR DTC STATUS

E94C88FB

1.

Check DTC Status

1)

Connect scantool to Data Link Connector(DLC).

2)

IG "ON".

3)

Select "Diagnostic Trouble Codes(DTCs)" mode, and then Press F4(DTAL) to check DTC’s information from the
DTCs menu

4)

Read "DTC Status" parameter.
