FLA -290

FUEL SYSTEM

SIGNAL CIRCUIT INSPECTION

E9F3F25A

1.

IG "OFF" and disconnect HO2S(B2/S2) connector.

2.

IG "ON" and ENG "OFF"

3.

Measure voltage between terminal 1 of HO2S(B2/S2) harness connector and chassis ground.

Specification :
Approx. 3.5V - when pumping current is ON
Approx. 0.45V - when pumping current is OFF

4.

Is the measured voltage within specification?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Repair short to battery in harness, and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

E67626BE

1.

Check the Signal waveform of HO2S

1)

IG "OFF" and connect HO2S connector.

2)

Engine start.

3)

After warming-up, monitor signal waveform of HO2S with scantool.?

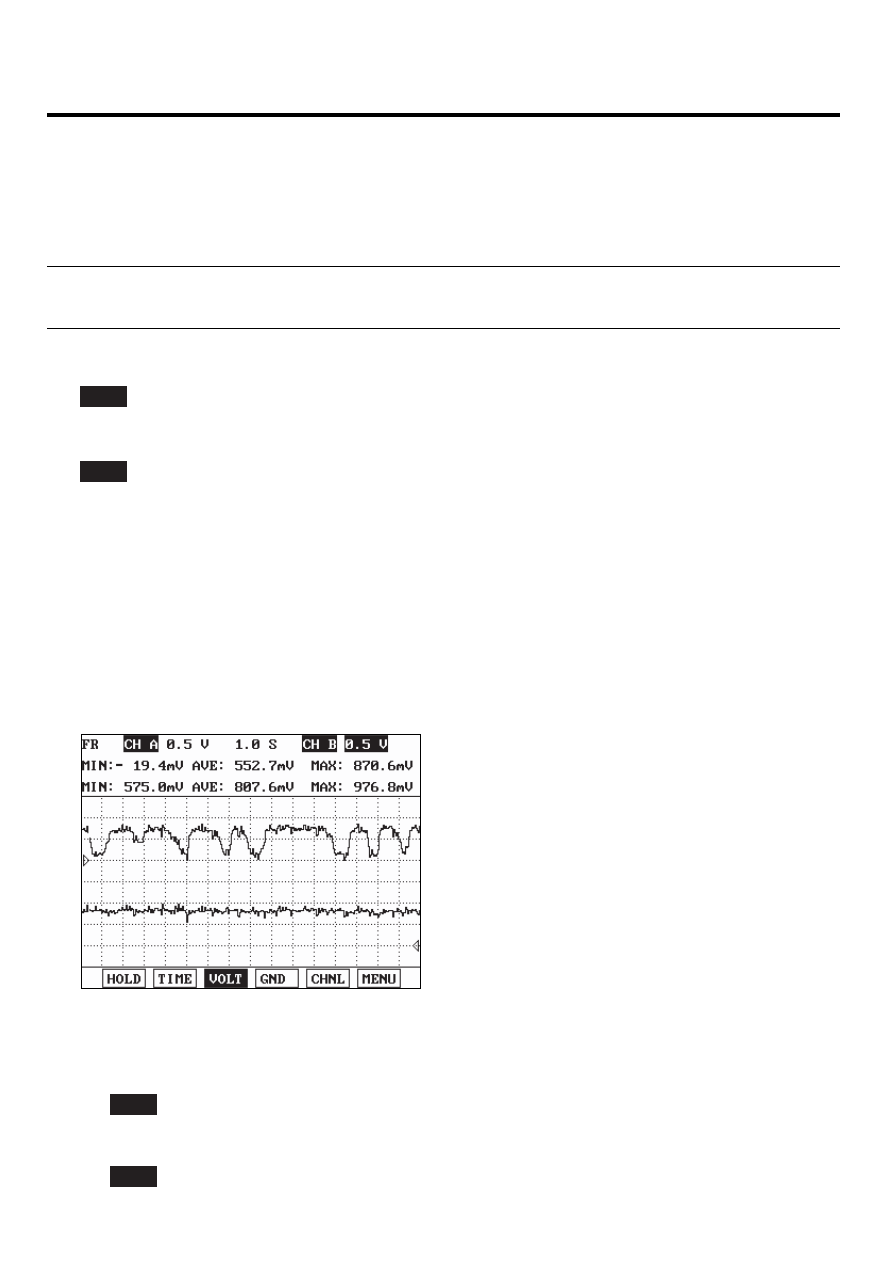

 Fig) Signal waveform of front(the upper) and rear(the lower) HO2S at idle

SCMF16225L

4)

Is the sensor switching properly?

YES

▶ Go to "Check HO2S" as below.

NO

DTC TROUBLESHOOTING PROCEDURES

FLA -291

▶ Substitute with a known - good HO2S and check for proper operation.
If the problem is corrected, go to "Verification of Vehicle Repair" procedure.

2.

Check HO2S

1)

IG "OFF" and disconnect HO2S connector.

2)

Check that the HO2S is securely installed.

3)

Check the HO2S for contamination or damage

4)

Is the sensor normal?

YES

▶ Substitute with a known - good PCM and check for proper operation.
If the problem is corrected, go to "Verification of Vehicle Repair" procedure.

NO

▶ Substitute with a known - good HO2S and check for proper operation.
If the problem is corrected, go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM. Before or after testing PCM on the vehicle, use this function to reuse the PCM on the others.

VERIFICATION OF VEHICLE REPAIR

E1B0F3D0

Refer to DTC P0157.

FLA -292

FUEL SYSTEM

DTC P0160 HO2S CIRCUIT NO ACTIVITY DETECTED (BANK 2 / SENSOR
2)

COMPONENT LOCATION

E7ECD0FE

Refer to DTC P0157.

GENERAL DESCRIPTION

E40C3747

Refer to DTC P0157.

DTC DESCRIPTION

EA1246BA

Checking output signals from HO2S under detecting condition, if an output voltage is approx.0.45V or 3.5V for more
than predeterminate time, PCM sets P0160. MIL(Malfunction Indication Lamp) turns on when the malfunction lasts till
consecutive 2 driving cycle.

DTC DETECTING CONDITION

E60838DA

Item

Detecting Condition

Possible cause

DTC Strategy

• Monitor signal voltage

Enable Conditions

• Battery voltage ≥ 10V
• Engine running ≥ 60 sec.
• Engine warm-up state
• No disable faults

Case 1

• 1.2V ≤ Voltage of HO2S ≤ 3.9V

(at pumping current ON)

Thresh-

old value

Case 2

• 0.415V ≤ Voltage of HO2S ≤ 0.515V

(at pumping current OFF)

Diagnosis Time

• Continuous

(more than 76.5 sec.failure for every 90 sec.test)

MIL On Condition

• 2 Driving Cycles

• Poor connection
• Open in harness
• HO2S(B2/S2)
• PCM

SPECIFICATION

EF953B16

Refer to DTC P0157.

SCHEMATIC DIAGRAM

E08EF8CF

Refer to DTC P0157.

SIGNAL WAVEFORM AND DATA

EC950F42

Refer to DTC P0157.

MONITOR DTC STATUS

E38A5341

Refer to DTC P0157.

DTC TROUBLESHOOTING PROCEDURES

FLA -293

TERMINAL AND CONNECTOR INSPECTION

EA9C0DA4

Refer to DTC P0157.

SIGNAL CIRCUIT INSPECTION

E4F75E95

1.

IG "OFF" and disconnect HO2S(B2/S2) connector.

2.

IG "ON" and ENG "OFF"

3.

Measure voltage between terminal 1 of HO2S(B2/S2) harness connector and chassis ground.

Specification :
Approx. 3.5V - when pumping current is ON
Approx. 0.45V - when pumping current is OFF

4.

Is the measured voltage within specification?

YES

▶ Go to "Ground Circuit Inspection" procedure.

NO

▶ Repair open in harness, and go to "Verification of Vehicle Repair" procedure.

GROUND CIRCUIT INSPECTION

E77D1325

1.

IG "ON" and disconnect HO2S(B2/S2) connector.

2.

Measure voltage between terminal 1 of HO2S(B2/S2) harness connector and chassis ground.

3.

Measure voltage between terminals 1 and 2 of HO2S(B2/S2) harness connector.

Specification : Voltage difference between measurement "A" and "B" is below 200mV.

4.

Is the measured voltage within specification?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Repair open in harness, and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

E279C52A

1.

Check the Signal waveform of HO2S

1)

IG "OFF" and connect HO2S connector.

2)

Engine start.

3)

After warming-up, monitor signal waveform of HO2S with scantool.?
