FLA -138

FUEL SYSTEM

POWER CIRCUIT INSPECTION

E9385DF1

1.

IG "OFF" ＆ Disconnect HO2S(B2/S1) connector.

2.

IG "ON" ＆ ENG "OFF".

3.

Measure voltage between terminal 3 of HO2S(B2/S1) harness connector and chassis ground.

Specification : B+

4.

Is the measured voltage within specification ?

YES

▶ Go to "Control Circuit Inspection" procedure.

NO

▶ Repair open or short to ground in HO2S(B2/S1) Heater power circuit then, go to "Verification of Vehicle Repair"
procedure.

CONTROL CIRCUIT INSPECTION

EBFE5349

1.

Check short to ground in harness.

1)

IG "OFF" and disconnect HO2S(B2/S1) connector.

2)

Measure resistance between terminal 4 of HO2S(B2/S1) harness connector and chassis ground.

Specification : Infinite

3)

Is the measured resistance within specification ?

YES

▶ Go to "Check Open in harness" as follows.

NO

▶ Repair short to ground in HO2S (B2/S1) heater control circuit and go to "Verification of Vehicle Repair" pro-
cedure.

2.

Check open in harness

1)

IG "OFF" and disconnect HO2S(B2/S1) and PCM connector.

2)

Measure resistance between terminal 4 of HO2S(B2/S1) harness connector and terminal C30-B (67) of PCM
harness connector.

Specification : Approx. below 1Ω

3)

Is the measured resistance within specification ?

YES

▶ Go to "Component Inspection" procedure.

DTC TROUBLESHOOTING PROCEDURES

FLA -139

NO

▶ Repair open in HO2S(B2/S1) heater control circuit and go to "Verifiction of Vehicle Repair" procedure.

COMPONENT INSPECTION

E3ED50EA

1.

Check HO2S(B2/S1) Heater resistance

1)

IG "OFF" and disconnect HO2S(B2/S1) connector

2)

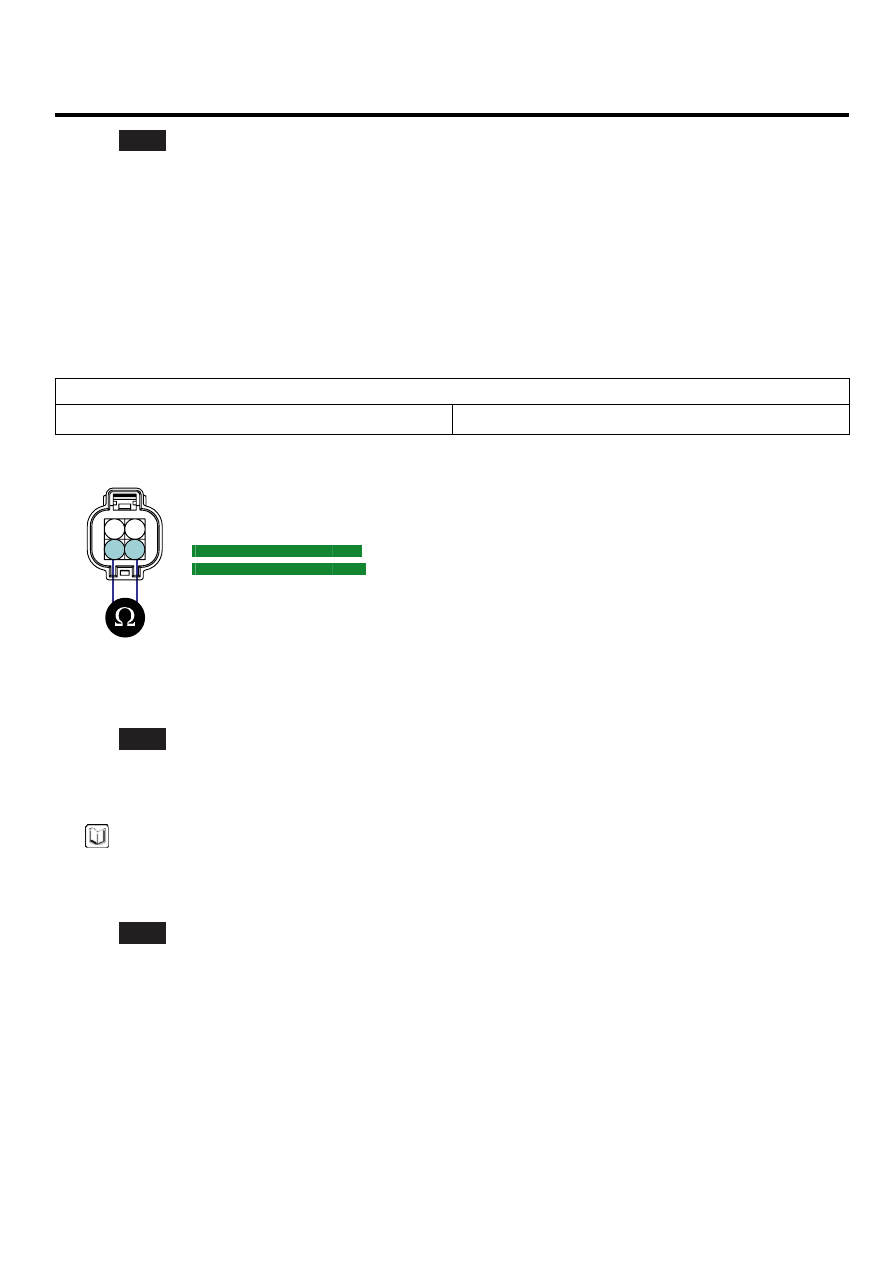

Measure resistance between terminal 1 and 2 of HO2S(B2/S1)(Component Side)

SPECIFICATION :

Heater

Resistance (Ω )

3.0 ~ 4.0Ω [21℃(69.8℉)]

1. HO2S(B2/S1) Signal

2. Sensor Ground

C91-2

1

2

3

4

SCMF16174L

3)

Is the measured resistance within specification ?

YES

▶ Substitute with a known - good PCM and check for proper operation.
If the problem is corrected, go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM.
Before or after testing PCM on the vehicle, use this function to reuse the PCM on the others.

NO

▶ Substitute with a known - good HO2S(B2/S1) and check for proper operation.
If the problem is corrected, go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

E0F55148

Refer to DTC P0050.

FLA -140

FUEL SYSTEM

DTC P0052 HO2S HEATER CIRCUIT HIGH (BANK 2 / SENSOR 1)

COMPONENT LOCATION

E91F4CFC

Refer to DTC P0050.

GENERAL DESCRIPTION

E2AC4FB7

Refer to DTC P0050.

DTC DESCRIPTION

EE86C43C

If the PCM detects short to battery in heater under detecting conditions, PCM sets P0052. MIL(Malfunction Indication
Lamp) turns on when the malfunction lasts till consecutive 2 driving cycle.

DTC DETECTING CONDITION

EF44CFAB

Item

Detecting Condition

Possible cause

DTC Strategy

• Detects a short to battery

Enable Conditions

• No disabling Faults
• Engine Running
• 11V ≤ Battery Voltage ≤ 16V

Threshold value

• Short to battery

Diagnosis Time

• Continuous

(More than 5 seconds failure for every
10 seconds test )

MIL On Condition

• 2 Driving Cycles

• Poor Connection
• Short to battery in control

circuit

• HO2S(B2/S1)
• PCM

SPECIFICATION

E9CF71E6

Heater

Resistance (Ω )

3.0 ~ 4.0Ω [21℃(69.8℉)]

SCHEMATIC DIAGRAM

E7A3435D

Refer to DTC P0050.

SIGNAL WAVEFORM AND DATA

E6595DDC

Refer to DTC P0050.

MONITOR DTC STATUS

E73C5F88

Refer to DTC P0050.

TERMINAL AND CONNECTOR INSPECTION

E4364E96

Refer to DTC P0050.

DTC TROUBLESHOOTING PROCEDURES

FLA -141

CONTROL CIRCUIT INSPECTION

EA6A8A29

1.

IG "OFF" ＆ disconnect HO2S(B2/S1) connector.

2.

IG "ON" ＆ ENG "OFF".

3.

Measure voltage between terminal 4 of HO2S(B2/S1) harness connector and chassis ground.

Specification : Approx. 0 V

4.

Is the measured voltage within specification ?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Repair short to battery in HO2S(B2/S1) Heater control circuit and go to "Verification of Vhicle Repair" procedure.

COMPONENT INSPECTION

E7B3B30E

1.

Check HO2S(B2/S1) Heater resistance

1)

IG "OFF" and disconnect HO2S(B2/S1) connector

2)

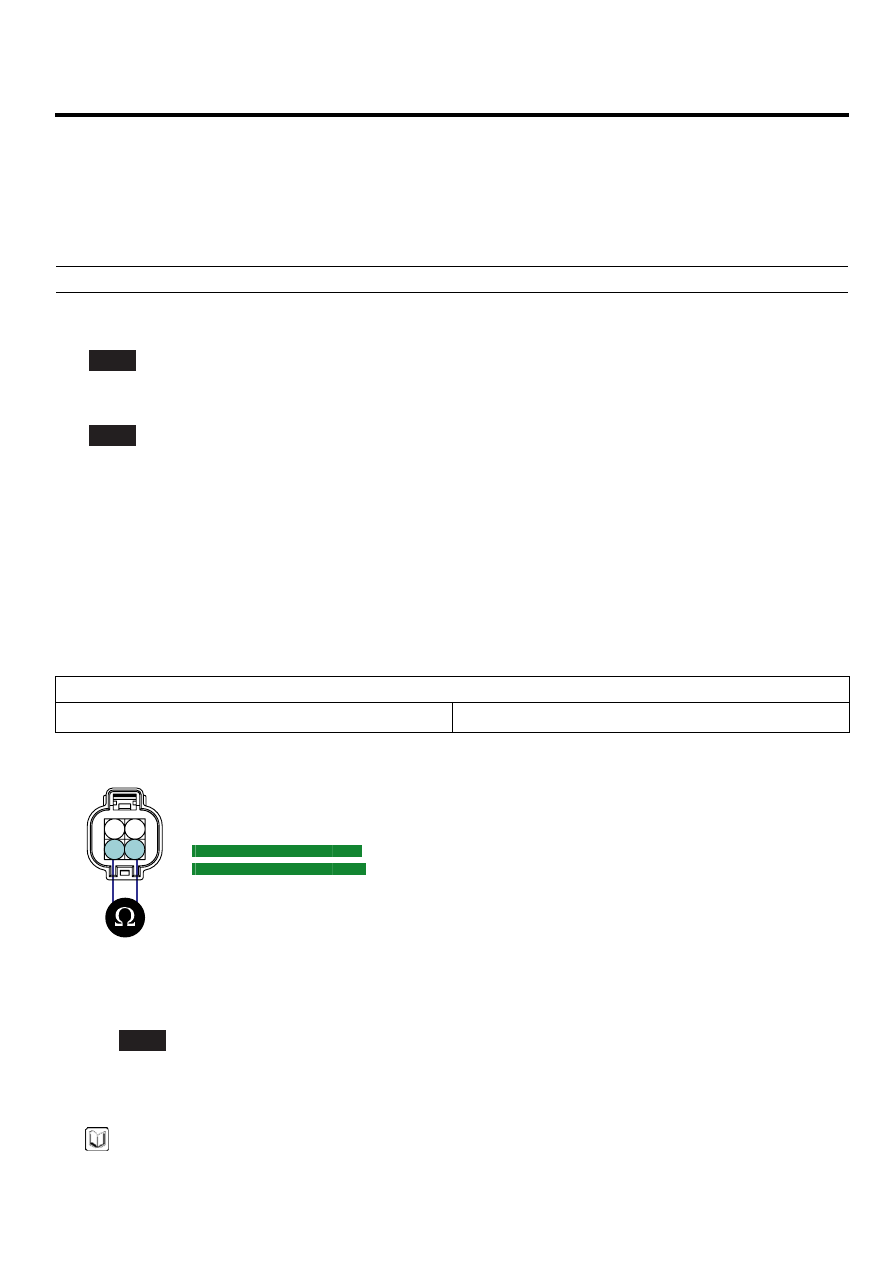

Measure resistance between terminal 3 and 4 of HO2S(B2/S1)(Component Side)

SPECIFICATION :

Heater

Resistance (Ω )

3.0 ~ 4.0Ω [21℃(69.8℉)]

1. HO2S(B2/S1) Signal

2. Sensor Ground

C91-2

1

2

3

4

SCMF16174L

3)

Is the measured resistance within specification ?

YES

▶ Substitute with a known - good PCM and check for proper operation.
If the problem is corrected, go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM.
