Hyundai Santa Fe (2006 year). Manual - part 515





FLA -126

FUEL SYSTEM

DTC P0037 HO2S HEATER CIRCUIT LOW (BANK 1 / SENSOR 2)

COMPONENT LOCATION

ED71BF6C

Refer to DTC P0036.

GENERAL DESCRIPTION

E90D395B

Refer to DTC P0036.

DTC DESCRIPTION

EC23A286

If the PCM detects short to ground or open in heater under detecting conditions, PCM sets P0037. MIL(Malfunction
Indication Lamp) turns on when the malfunction lasts till consecutive 2 driving cycle.

DTC DETECTING CONDITION

E382D1D3

Item

Detecting Condition

Possible cause

DTC Strategy

• Detects a short to ground or open

Enable Conditions

• No disabling Faults Present
• Engine Running
• 11V ≤ Battery Voltage ≤ 16V

Threshold value

• short to ground or open circuit

Diagnosis Time

• Continuous

(More than 5 seconds failure for every
10 seconds test )

MIL On Condition

• 2 Driving Cycles

• Poor Connection
• Open in Power Circuit
• Open or short to ground

in control circuit

• HO2S(B1/S2)
• PCM

SPECIFICATION

EE1EF805

Heater

Resistance (Ω )

3.0 ~ 4.0Ω [21℃(69.8℉)]

SCHEMATIC DIAGRAM

E78EA1CB

Refer to DTC P0036.

SIGNAL WAVEFORM AND DATA

E3963534

Refer to DTC P0036.

MONITOR DTC STATUS

E92EBECC

1.

Refer to DTC P0036.

TERMINAL AND CONNECTOR INSPECTION

E7779CB6

Refer to DTC P0036.

DTC TROUBLESHOOTING PROCEDURES

FLA -127

POWER CIRCUIT INSPECTION

E4F406C9

1.

IG "OFF" ＆ Disconnect HO2S(B1/S2) connector.

2.

IG "ON" ＆ ENG "OFF".

3.

Measure voltage between terminal 3 of HO2S(B1/S2) harness connector and chassis ground.

Specification : B+

4.

Is the measured voltage within specification ?

YES

▶ Go to "Control Circuit Inspection" procedure.

NO

▶ Repair open or short to ground in HO2S(B1/S2) Heater power circuit then, go to "Verification of Vehicle Repair"
procedure.

CONTROL CIRCUIT INSPECTION

EF0AC0A7

1.

Check short to ground in harness.

1)

IG "OFF" and disconnect HO2S(B1/S2) connector.

2)

Measure resistance between terminal 4 of HO2S(B1/S2) harness connector and chassis ground.

Specification : Infinite

3)

Is the measured resistance within specification ?

YES

▶ Go to "Check Open in harness" as follows.

NO

▶ Repair short to ground in HO2S (B1/S2) heater control circuit and go to "Verification of Vehicle Repair" pro-
cedure.

2.

Check open in harness

1)

IG "OFF" and disconnect HO2S(B1/S2) and PCM connector.

2)

Measure resistance between terminal 4 of HO2S(B1/S2) harness connector and terminal C30-B (74) of PCM
harness connector.

Specification : Approx. below 1Ω

3)

Is the measured resistance within specification ?

YES

▶ Go to "Component Inspection" procedure.

FLA -128

FUEL SYSTEM

NO

▶ Repair open in HO2S(B1/S2) heater control circuit and go to "Verifiction of Vehicle Repair" procedure.

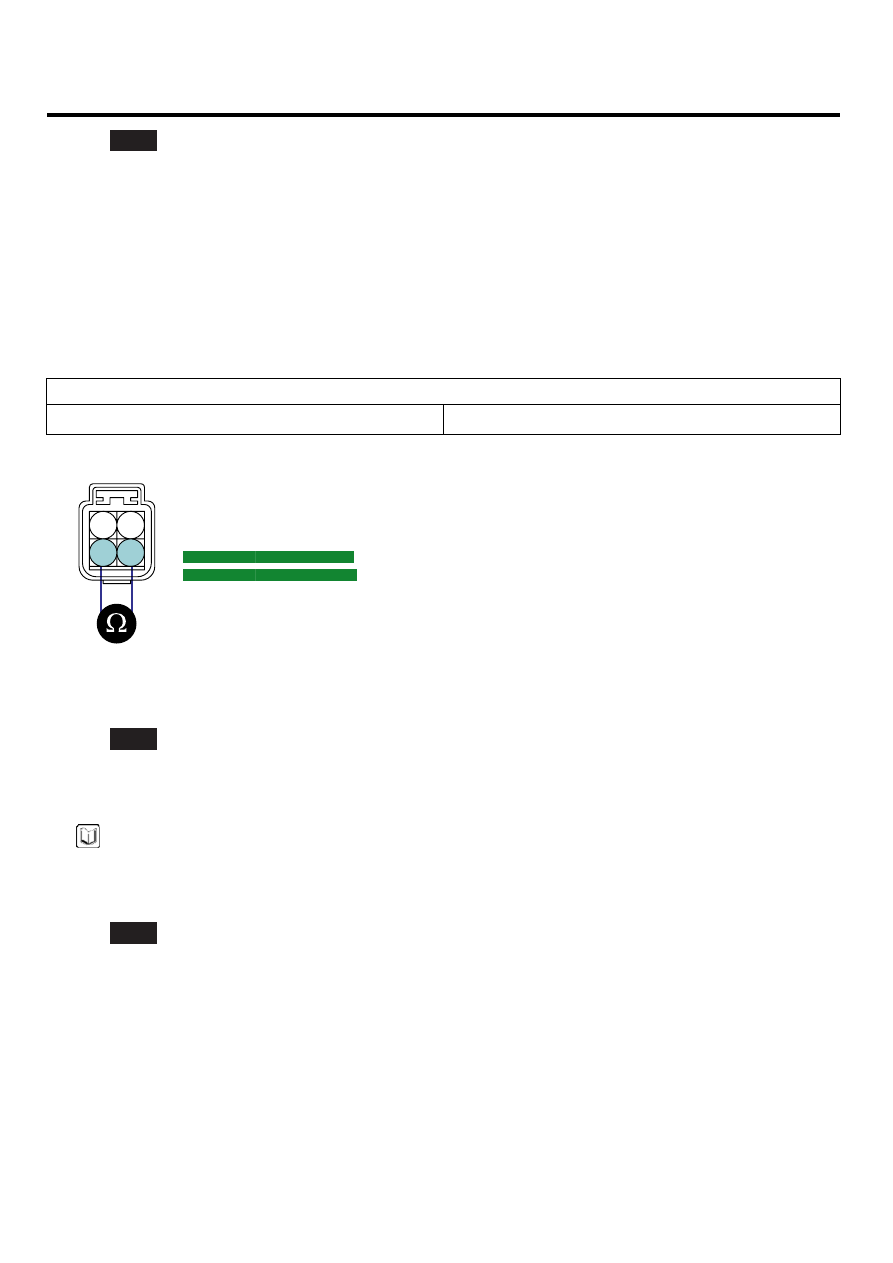

COMPONENT INSPECTION

E3364B45

1.

Check HO2S(B1/S2) Heater resistance

1)

IG "OFF" and disconnect HO2S(B1/S2) connector

2)

Measure resistance between terminal 3 and 4 of HO2S(B1/S2)(Component Side)

SPECIFICATION :

Heater

Resistance (Ω )

3.0 ~ 4.0Ω [21℃(69.8℉)]

1. HO2S(B1/S2) Signal

2. Sensor Ground

C91-3

2

1

4

3

SCMF16169L

3)

Is the measured resistance within specification ?

YES

▶ Substitute with a known - good PCM and check for proper operation.
If the problem is corrected, go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM.
Before or after testing PCM on the vehicle, use this function to reuse the PCM on the others.

NO

▶ Substitute with a known - good HO2S(B1/S2) and check for proper operation.
If the problem is corrected, go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

E112D008

Refer to DTC P0036.

DTC TROUBLESHOOTING PROCEDURES

FLA -129

DTC P0038 HO2S HEATER CIRCUIT HIGH (BANK 1 / SENSOR 2)

COMPONENT LOCATION

EB6C74B6

Refer to DTC P0036.

GENERAL DESCRIPTION

EB7DD26F

Refer to DTC P0036.

DTC DESCRIPTION

ECA58DC4

If the PCM detects short to battery in heater under detecting conditions, PCM sets P0038. MIL(Malfunction Indication
Lamp) turns on when the malfunction lasts till consecutive 2 driving cycle.

DTC DETECTING CONDITION

EB9C76A0

Item

Detecting Condition

Possible cause

DTC Strategy

• Detects a short to battery

Enable Conditions

• No disabling Faults Present
• Engine Running
• 11V ≤ Battery Voltage ≤ 16V

Threshold value

• short to battery

Diagnosis Time

• Continuous

(More than 5 seconds failure for every
10 seconds test )

MIL On Condition

• 2 Driving Cycles

• Poor Connection
• short to battery in control

circuit

• HO2S(B1/S2)
• PCM

SPECIFICATION

EEFFC06F

Heater

Resistance (Ω )

3.0 ~ 4.0Ω [21℃(69.8℉)]

SCHEMATIC DIAGRAM

EE3BACB2

Refer to DTC P0036.
