FL -422

FUEL SYSTEM

VERIFICATION OF VEHICLE REPAIR

EE9206BE

Refer to DTC P1185.

DTC TROUBLESHOOTING PROCEDURES

FL -423

DTC P1586 MT/AT ENCODING

GENERAL DESCRIPTION

E44E6A14

Because both A/T and M/T fuel control map is inputted in one type of ECM and selecting option is possible, one type
is applied to both A/T and M/T option.When ECM is installed to vehicle, A/T and M/T recognition is performed by ECM
automatically as checking whether ground line(ECM connector C230-K terminal 81) is grounded or opened.(A/T and M/T
recognition is performed every IG KEY ON process.) If A/T, M/T recognition is not fulfilled well or any error occurs during
the process, engine power generation is not sufficient and glow lamp on cluster blinks.

A/T : ECM connector C230-K erminal 81 is grounded
M/T : ECM connector C230-K terminal 81 is opened(no wiring exists)

DTC DESCRIPTION

EE52DB1E

P1586 is set when recognized A/T, M/T data based on ECM 230-K terminal 81 state(grounded or opened) is not readable
or writable at EEP ROM. This code is due to ECM failure.

DTC DETECTING CONDITION

E1241E39

Item

Detecting Condition

Possible Cause

DTC Strategy

• software monitoring

Enable Conditions

• IG KEY "ON"

Threshold Value

• A/T, M/T learning error

(when data writing on EEPROM inside of
ECM is impossible)

Diagnostic Time

• At the point of ECU initialization

Fuel cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

Check

Lamp

NO

• Glow Lamp blinks.

• ECM component failure

FL -424

FUEL SYSTEM

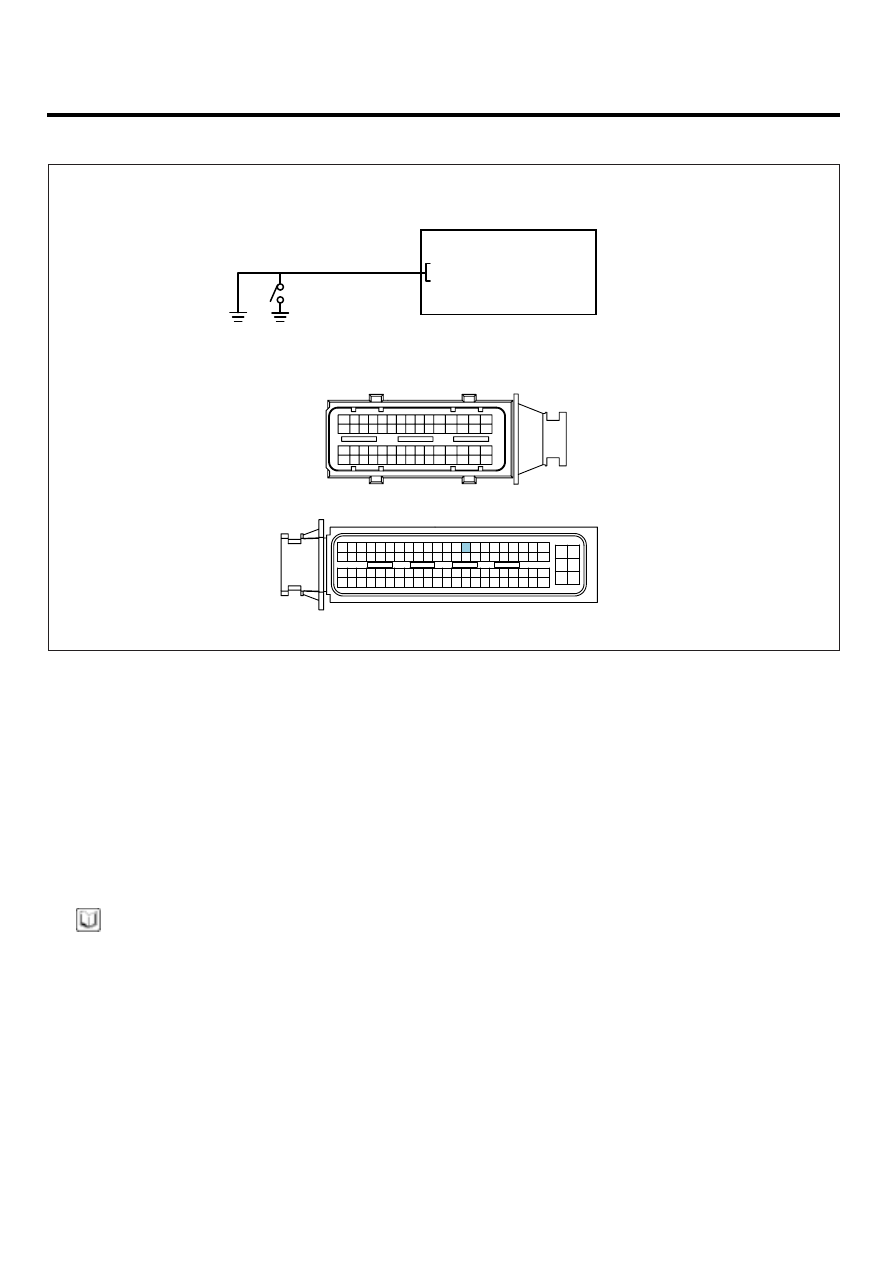

SCHEMATIC DIAGRAM

EC1B59F5

C230-K

C230-A

1

30 29

31

32

38

39

36

37

35

33

34

40

42 41

46 45 44 43

48 47

50 49

2

3

4

6

5

8

7

12 11 10 9

13

14

15

18 17

19

16

22

25

27 26

23

20

21

24

28

51

75 74
53 52

73

79 78 77 76

80

81

83 82

84

86 85

87

89 88

90

92 91

93

94

57

69 68

70

71

64

54

55

56

61

58

59

60

63 62

65

66

67

72

ECM (C230-K)

A/T

M/T

81-M/T / A/T Auto Recognition

[CIRCUIT DIAGRAM]

[HARNESS CONNECTOR]

1

2

4

3

6

5

8 7

12

13

16

17

18

23 22

20

21

19

27 26 25 24

28

29

30

14

9

10

11

15

33 32 31

34

37

41

42

40 39 38

35

36

43

44

47 46

49 48

50

53

56

58 57

54

51

52

55

59

60
45

ECM

SCMFL6411L

COMPONENT INSPECTION

EFE2D4E7

1.

ECM Component Inspection

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect ECM.

3)

Replace ECM, check if abnormal operations disappear.

4)

If problems are corrected, replace ECM.

NOTE

Input injector IQA data(7 letters) using scantool at replacing ECM.
For immobilizer applied vehicle, input pin code.

VERIFICATION OF VEHICLE REPAIR

E41007B8

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

DTC TROUBLESHOOTING PROCEDURES

FL -425

5.

Are any DTCs recorded ?

YES

▶

Go to the DTC guide of recorded NO. in Scantool.

NO

▶

System operates within specification.
