FL -278

FUEL SYSTEM

4)

Is the measured resistance within the specification? (Is continuity confirmed?)

YES

▶

Go to "Check short to ground in signal circuit" as follows.

NO

▶

Repair open in the circuit between CMPS connector terminal 2 and ECM connector terminal 50 and go to

"Verification of Vehicle Repair".

3.

Check short to ground in signal circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect CMPS connector and ECM connector.

3)

Check continuity between CMPS connector terminal 2 and chassis ground.

Specification : Discontinuity ( Infinite

Ω

)

4)

Is the measured resistance within the specification?

YES

▶

Go to "Component Inspection".

NO

▶

Repair short to ground in signal circuit and go to "Verification of Vehicle Repair".

GROUND CIRCUIT INSPECTION

EC63FFE9

1.

IG KEY "OFF", ENGINE "OFF".

2.

Disconnect CMPS connector.

3.

IG KEY "ON".

4.

Check the voltage of CMPS connetor terminal 2. [ TEST "A" ]

5.

Check the voltage between CMPS connetor terminal 2 and 3. [ TEST "B" ]
( terminal 2 : Check + prove , terminal 3 : Check - prove )

Specification : [TEST "A"] Voltage - [TEST "B"] Voltage = below 200mV

6.

Is the measured voltage within the specification?

YES

▶

Go to "Component Inspection".

NO

▶

When "B" voltage is not detected : Repair open in ground circuit and go to "Verification of Vehicle Repair".

▶

When the voltage difference between "A" and "B" is above 200mV : Eliminate the causes of excessive resistance

and go to "Verification of Vehicle Repair".

DTC TROUBLESHOOTING PROCEDURES

FL -279

COMPONENT INSPECTION

E97380A2

1.

Cam shaft detecting teeth inspection

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect CMPS connector.

3)

Disconnect CMPS.

4)

Check the condition of Cam shaft detecting teeth through CMPS mounting hall.

5)

Is abnormal deformation of Cam shaft detecting teeth found?

YES

▶

Replace Cam shaft assy’ or Cylinder head assy’ and go to "Verification of Vehicle Repair".

NO

▶

Go to "CMPS waveform Inspection" as follows.

2.

CMPS waveform inspection

1)

IG KEY "OFF", ENGINE "OFF".

2)

Connect CMPS connector.

3)

Connect Oscilloscope to CMPS connector terminal 2.

4)

Monitor if CMPS waveform is outputted normally as cranking or turning engine "ON".

Specification : Refer to "Signal waveform

＆

Data" of "General Information".

5)

Is CMPS waveform displayed correctly?

YES

▶

Go to "Verification of Vehicle Repair".

NO

▶

Replace CMPS and go to "Verification of Vehicle Repair".

VERIFICATION OF VEHICLE REPAIR

ECC8BF2A

Refer to DTC P0340.

FL -280

FUEL SYSTEM

DTC P0381 GLOW INDICATOR LAMP - CIRCUIT MALFUNCTION

GENERAL DESCRIPTION

E7427052

Heating combustion chamber, glow plug increases fuel ignitibility and makes fuel in the foggy state easily when engine
is cold. Thus, glow plug makes engine starting easily and decreases exhaust gas produced just after turning engine on
when engine is cold.ECM controls operation and operating duration of glow plug relay which supplies power to glow plug
with ECTS signal, battery voltage and IG KEY ON signal.Through glow lamp in cluster, ECM let drivers know if glow plug
is ON.

DTC DESCRIPTION

E44CC376

P0381 is set when 1)excessive voltage is detected or 2)no current is detected like open or short to ground in glow lamp
control circuit for more than 1 sec. at glow lamp ON condition. This code is due to open in glow lamp control circuit or
internal open in filament of glow lamp component.

DTC DETECTING CONDITION

E76CEDE3

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• IG KEY "ON" (monitoring only performed within

lamp operating condition)

Threshold Value

• Short to battery
• Short to GND, Wiring open

Diagnostic Time

• 1.0 sec.

Fuel cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

Check

Lamp

NO

• Open in glow lamp
• Glow lamp circuit

DTC TROUBLESHOOTING PROCEDURES

FL -281

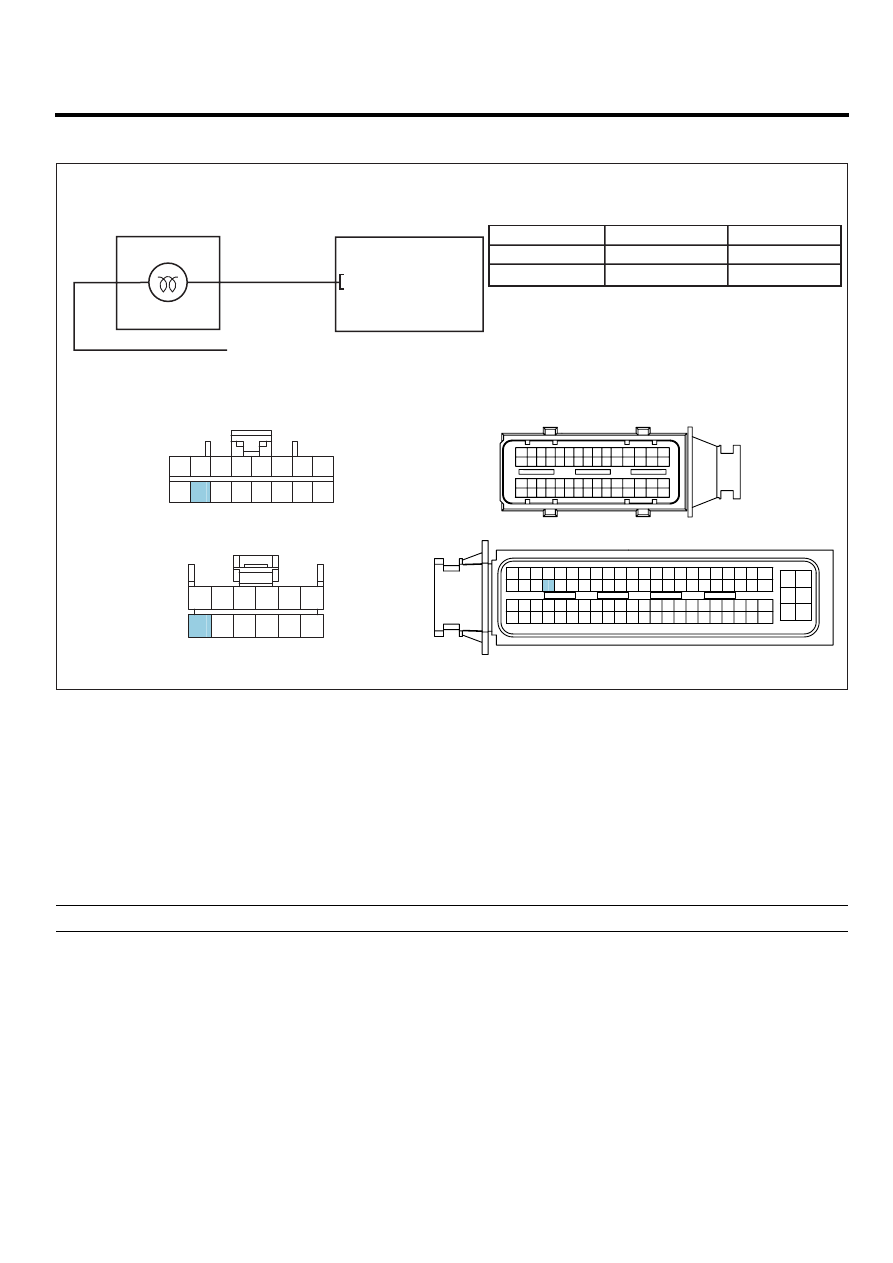

SCHEMATIC DIAGRAM

E1655D21

Terminal

Connected to

Function

M15-B terminal 12

M15-C terminal 15

Glow lamp

M15-B (15)

C230-K terminal 69

IG power

Glow lamp control

10A CLUSTER FUSE

69. Glow lmap control

10A CLUSTER FUSE (IG power)

C230-K ECM

M15-C (12)

M15 Cluster

C230-K

C230-A

M15-B

M15-C

Cluster

1

2

4

3

6

5

8 7

12

13

16

17

18

23 22

20

21

19

27 26 25 24

28

29

30

14

9

10

11

15

33 32 31

34

37

41

42

40 39 38

35

36

43

44

47 46

49 48

50

53

56

58 57

54

51

52

55

59

60
45

ECM

1

2

3

4

5

6

7

9

8

10

11

12

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

1

30 29

31

32

38

39

36

37

35

33

34

40

42 41

46 45 44 43

48 47

50 49

2

3

4

6

5

8

7

12 11 10 9

13

14

15

18 17

19

16

22

25

27 26

23

20

21

24

28

51

75 74
53 52

73

79 78 77 76

80

81

83 82

84

86 85

87

89 88

90

92 91

93

94

57

69 68

70

71

64

54

55

56

61

58

59

60

63 62

65

66

67

72

[CIRCUIT DIAGRAM]

[HARNESS CONNECTORS]

[CONNECTION INFORMATION]

SCMFL6399L

MONITOR SCANTOOL DATA

E2EC6B21

1.

Connect Scantool to Data Link Connector (DLC).

2.

Warm engine up to normal operating temperature.

3.

Turn "OFF" electrical devices and A/C.

4.

Select "ACTUATION TEST" parameter on the scantool.

specification : Lamp turns ON at ACTUATION TEST of Glow lamp
