FL -118

FUEL SYSTEM

YES

▶

Go to "Component Inspection"

NO

▶

When voltage is not detected : Go to "2. Check open in control circuit" as follows.

▶

When high voltage is detected : Repair short to battery and go to "Verification of Vehicle Repair".

2.

Check open in control circuit

1)

IG KEY "OFF", ENGINE "OFF"

2)

Disconnect RPRV connector and ECM connector.

3)

Check continuity between RPRV connector terminal 2 and ECM connector (C230-A) terminal 34.

specification : Continuity ( below 1.0

Ω

)

4)

Is the measured resistance within the specification?

YES

▶

Repair short to ground in RPRV control circuit and go to "Verification of Vehicle Repair".

NO

▶

Repair open in RPRV control circuit and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

EE7637AF

1.

Check RPRV component resistance

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect RPRV connector.

3)

Check RPRV component resistance.

Specification : 3.42 ~ 3.78

Ω

(20

℃

)

1

2

EGNG008I

4)

Is the measured resistance within the specification?

YES

▶

Go to "Verification of Vehicle Repair".

DTC TROUBLESHOOTING PROCEDURES

FL -119

NO

▶

Replace common rail assy’ and go to "Verification of Vehicle Repair".

VERIFICATION OF VEHICLE REPAIR

EBD95C7C

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶

Go to the DTC guide of recorded NO. in Scantool.

NO

▶

System operates within specification.

FL -120

FUEL SYSTEM

DTC P0091 RAIL PRESSURE REGULATOR VALVE CIRCUIT LOW

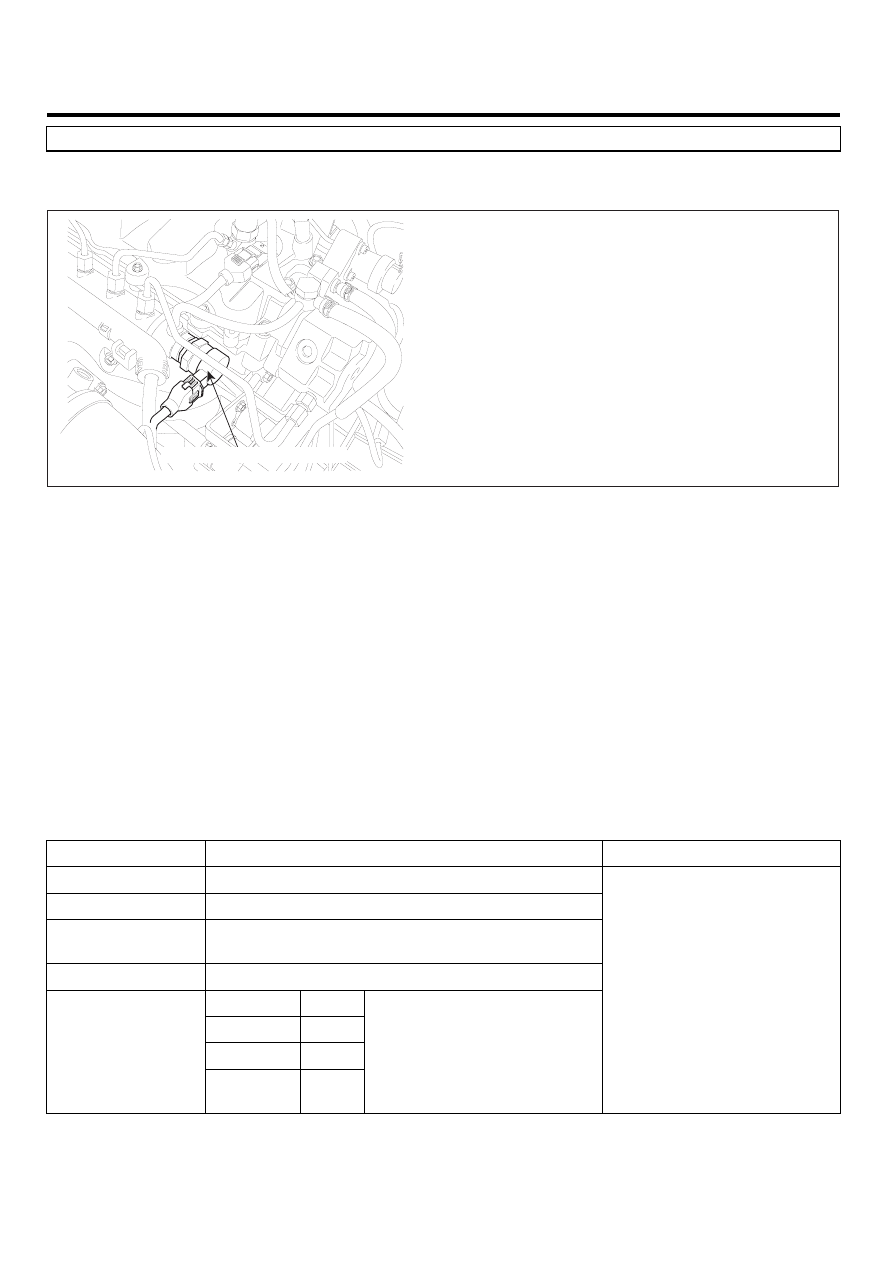

COMPONENT LOCATION

EE6F4788

Rail Pressure Regulator Valve

LFIG216A

GENERAL DESCRIPTION

E015FD58

Rail press. regulator valve(RPRV) is installed in common rail and controls common rail pressure fast as regulating return-
ing quantity of fuel which is delivered to common rail when fast rise of rail pressure is required like the moment of turning
engine ON or when fast relief of pressure is required like at the point of deceleration.The lower RPRV current is, the more
fuel is supplied to common rail. Thus it leads rail pressure to be high. On the contrary, the higher RPRV current is, the
less fuel is supplied to common rail.

DTC DESCRIPTION

E2D42A88

P0091 is set when "0"A in control circuit of Rail Pressure regulator valve(integrated with common rail) is detected for more
than specified duration. This code is due to open or short to ground in control circuit or Rail Pressure regulator valve
internal open.

DTC DETECTING CONDITION

EA1128E7

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• IG KEY "ON"

Threshold Value

• Short to GND - 0.22 sec.
• Wiring open - 0.28 sec.

Diagnostic Time

• Refer to threshold Value.

Fuel cut

YES

EGR Off

NO

Fuel Limit

NO

Fail Safe

Check

Lamp

YES

• Engine shut down

• RPRV circuit
• RPRV component

DTC TROUBLESHOOTING PROCEDURES

FL -121

SPECIFICATION

EDD3F929

rail pressure regulator valve resistance

Operating frequancy

3.42 ~ 3.78

Ω

(20

℃

)

1000Hz(1KHz)

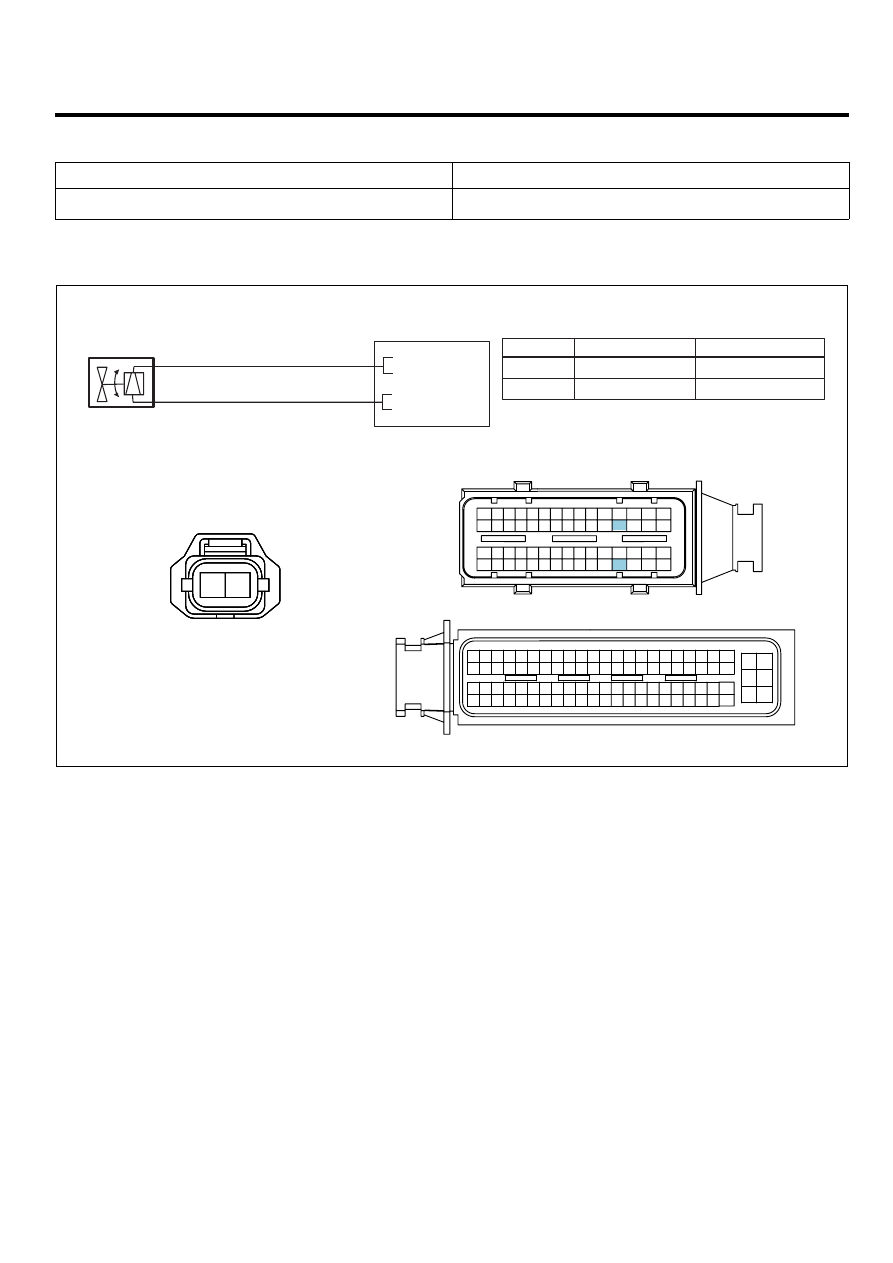

SCHEMATIC DIAGRAM

E004F6E8

RAIL PRESSURE REGULATOR VALVE

C277

1

2

ECM C230-A (34)

Battery Voltage (B+)

Valve Control

ECM C230-A (4)

[CIRCUIT DIAGRAM]

[HARNESS CONNECTORS]

[CONNECTION INFORMATION]

Terminal

Connected to

Function

ECM

C230-A

C230-K

1

2

4

3

6

5

8 7

12

13

16

17

18

23 22

20

21

19

27 26 25 24

28

29

30

14

9

10

11

15

33 32 31

34

37

41

42

40 39 38

35

36

43

44

47 46

49 48

50

53

56

58 57

54

51

52

55

59

60
45

1

30 29

31

32

38

39

36

37

35

33

34

40

42 41

46 45 44 43

48 47

50 49

2

3

4

6

5

8

7

12 11 10 9

13

14

15

18 17

19

16

22

25

27 26

23

20

21

24

28

51

75 74
53 52

73

79 78 77 76

80

81

83 82

84

86 85

87

89 88

90

92 91

93

94

57

69 68

70

71

64

54

55

56

61

58

59

60

63 62

65

66

67

72

2

1

34 - Valve Control

4 - Power Supply

ECM (C230-A)

RAIL PRESSURE
REGULATOR VALVE(C277)

2

1

SCMFL6129L
