FL -38

FUEL SYSTEM

Pin

Description

Type

Vehicle State

Level

Blower Off

Vbatt

42

Blower Switch Signal input

Blower On

DC

Max. 2V

43

-

-

-

-

44

-

-

-

-

IG OFF

Max. 0.5V

45

Reference voltage (+5V)

IG ON

DC

4.9 ~ 5.1V

IG OFF

Max. 0.5V

46

Reference voltage (+5V)

IG ON

DC

4.9 ~ 5.1V

Hi: Min. 8.5V

47

Immobilizer Communication Line

After IG

ON when

communicating

Pulse

Lo: Max. 3.5V

48

Engine speed signal output

Idle

Pulse

Hi: Vbatt

Lo: Max. 5V

Frequency : 50~60Hz

49

Cruise Control "SET" Lamp control output

-

-

-

50

-

-

-

-

51

-

-

-

-

52

-

-

-

-

53

-

-

-

-

A/C SW OFF

Max. 1.0V

54

A/C Switch "ON" signal input

A/C SW ON

DC

Vbatt

55

-

-

-

-

A/C OFF

Max. 0.5V

56

Thermo Switch signal input

A/C ON

DC

Vbatt

SW OFF

(Neutral)

Vbatt

57

Gear Neutral Switch signal input
(MT Only)

SW ON (1st)

DC

Max. 0.5V

58

-

-

-

-

59

-

-

-

-

60

-

-

-

-

61

-

-

-

-

62

-

-

-

-

63

-

-

-

-

64

-

-

-

-

65

-

-

-

-

66

-

-

-

-

67

-

-

-

-

Lamp OFF

Vbatt

68

Malfunction Indicator Lamp (MIL)
control output

Lamp ON

DC

Max. 1.0V

Glow OFF

Vbatt

69

Glow Time Indicator Lamp control output

Glow ON

DC

Max. 1.0V

DIESEL CONTROL SYSTEM

FL -39

Pin

Description

Type

Vehicle State

Level

A/Con OFF

Vbatt

70

A/C Compressor Relay control output

A/Con ON

DC

Max. 1.0V

Relay OFF

Vbatt

71

Cooling Fan Relay [LOW] control output

Relay ON

DC

Max. 1.0V

Relay OFF

Vbatt

72

Main Relay control output

Relay ON

DC

Max. 1.0V

73

-

74

-

-

-

-

75

Vehicle speed signal input

Vehicle Run

Pulse

Hi: Min. 5.0V

Lo: Max. 1.0V

76

-

-

-

-

Normal

Vbatt

77

Feedback signal input

Abnormal

DC

Max. 0.5V

78

-

-

-

-

Release

Max. 0.5V

79

Clutch Switch signal input

Push

DC

Vbatt

Release

Vbatt

80

Brake Switch "Redundant" signal input

Push

DC

Max. 0.5V

MT

Vbatt

81

MT/AT auto reconition signal input

AT

DC

Max. 0.5V

82

-

-

-

-

Recessive

2.0 ~ 3.0 V

83

CAN [LOW]

Dominant

Pulse

0.5

～

2.25 V

Recessive

2.0 ~ 3.0 V

84

CAN [HIGH]

Dominant

Pulse

2.75

～

4.5 V

85

-

-

-

-

86

-

-

-

-

87

-

-

-

-

88

-

-

-

-

89

Intake Air Temperature Sensor
(IATS) #1 signal input

Idle

Analog

0.5V ~ 4.5V

90

Throttle Control Actuator control output

Key On/Key Off

Pulse

Hi: Vbatt

Lo: Max. 1V

91

Cruise Control "MAIN" Lamp
control output

-

-

-

Lamp OFF

Vbatt

92

Immobilizer Lamp control output

Lamp ON

DC

Max. 1.0V

Relay OFF

Vbatt

93

Glow Relay control output

Relay ON

DC

Max. 1.0V

FL -40

FUEL SYSTEM

Pin

Description

Type

Vehicle State

Level

Relay OFF

Vbatt

94

PTC Heater Relay control output

Relay ON

DC

Max. 1.0V

DIESEL CONTROL SYSTEM

FL -41

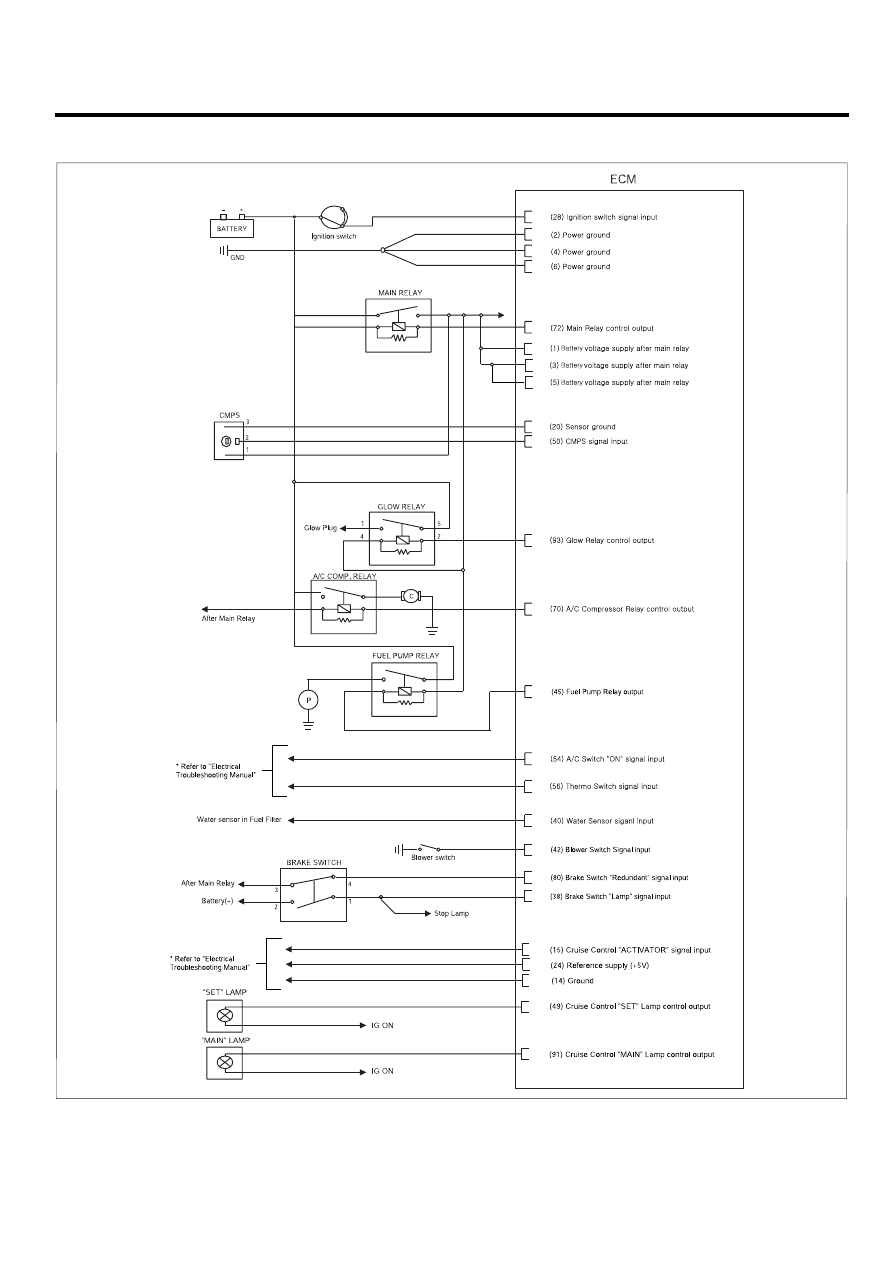

CIRCUIT DIAGRAM

ED23E502

C230-K

C230-K

C230-K

C230-K

C230-K

C230-K

C230-K

C230-K

C230-A

C230-A

C230-K

C230-K

C230-A

C230-K

C230-K

C230-K

C230-K

C230-K

C230-K

C230-K

C230-K

C230-K

C230-K

C230-K

SCMFL6109L
