ENGINE AND TRANSAXLE ASSEMBLY

EMA -99

8)

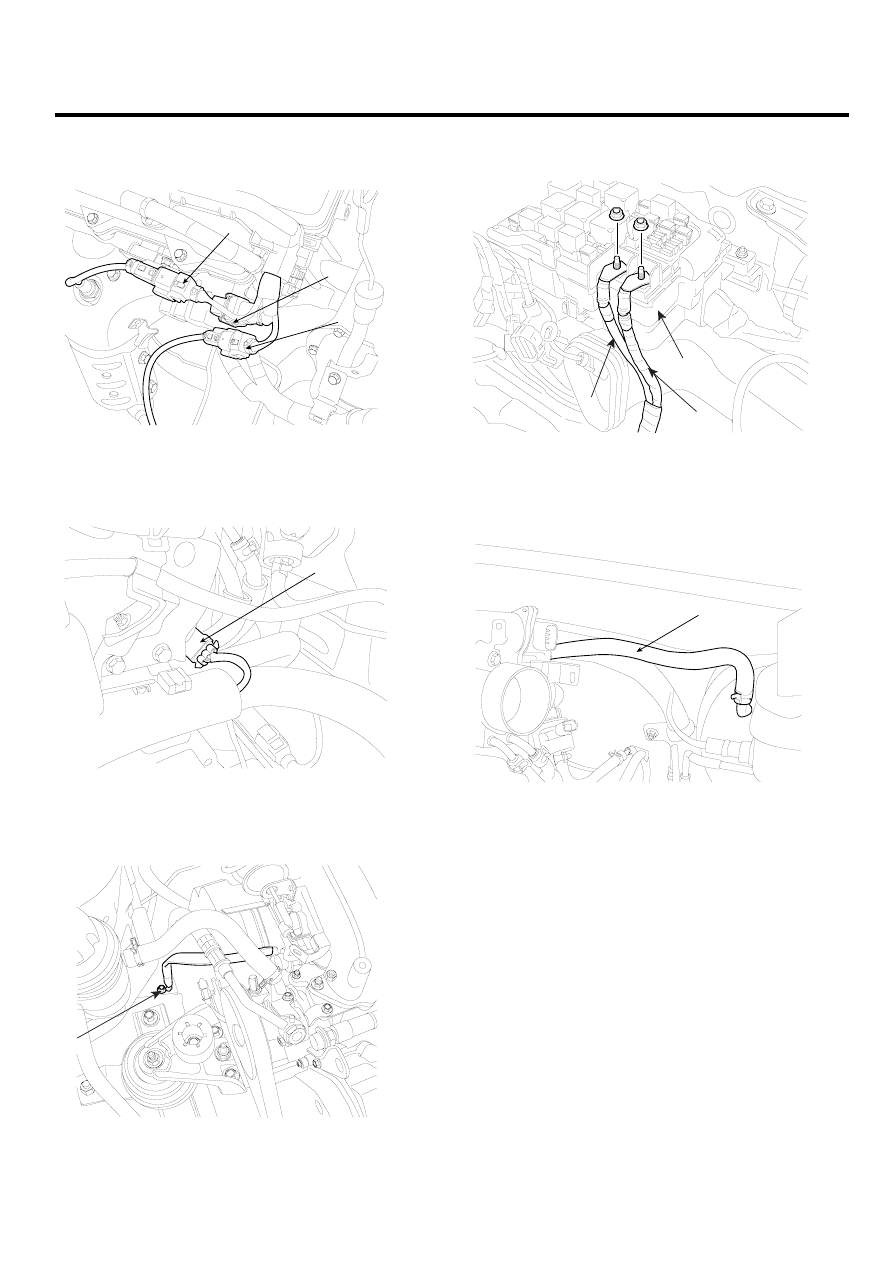

Disconnect the bank 2 front/rear O2 sensor con-
nectors(A,B) and the CKP sensor connector(C).

A

C

B

KCBF154A

9)

Disconnect the bank 1 CMP sensor connec-
tor(A).

A

KCBF152A

9.

Disconnect ground lines(A) from the engine and the
transaxle assembly.

A

SCMEM6008L

10. Disconnect the battery wirings(A,B) from the engine

room fuse

＆

relay box(C).

A

B

C

LDLG011A

11. Remove the heater hoses.

12. Disconnect the brake vaccume hose(A).

A

LDLG036A

13. Disconnect the transaxle wiring harness connec-

tors.(Refer to AT group).

EMA -100

ENGINE (G6EA - GSL 2.7)

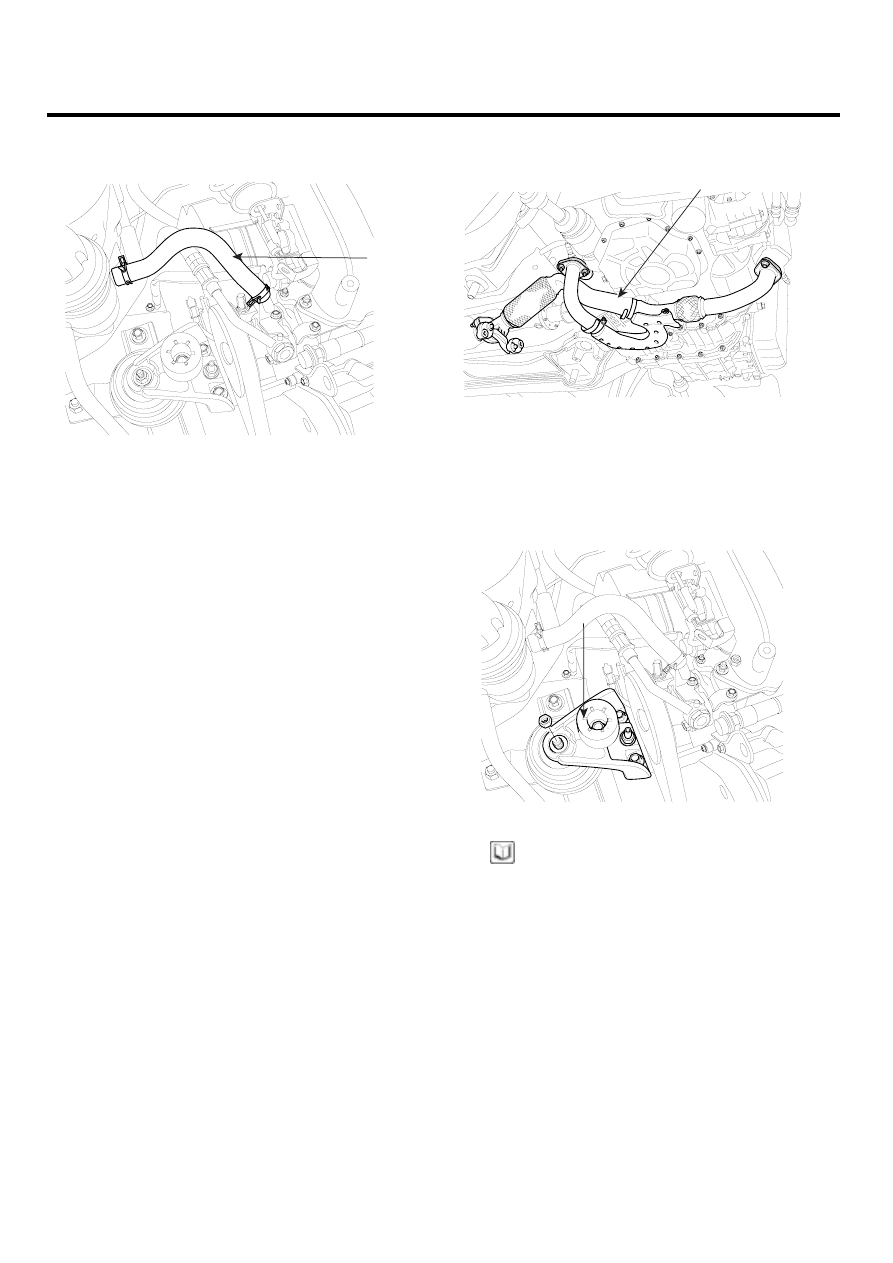

14. After draining or gathering power steering fluid, dis-

connect the power steering hose(A).

A

SCMEM6009L

15. Remove the steering column shaft joint bolt.(Refer to

ST group).

16. Disconnect

the

air

conditioning

compressor

hoses.(Refer to HA group).

17. Remove the front wheels and tires.(Refer to DS

group).

18. Lifting the vehicle, remove the under cover.

19. Drain the engine coolant, engine oil and transaxle

fluid. Remove the radiator cap to speed coolant drain-
ing.

20. Remove the brake caliper.(Refer to DS group).

21. Disconnect the ABS connectors.(Refer to BR group).

22. Disconnect the stabilizer bar link from the struts.(Re-

fer to SS group).

23. Remove the knockles from the struts.(Refer to DS

group).

24. Remove the front muffler(A).

A

SCMEM6005L

25. Disconnect the power steering return hose.

26. Remove the engine mounting bracket(A).

[MT]

A

SCMEM6011L

NOTE

Remove the ECM(Electronic Controlled Mounting)
nuts and the solenoid valve connector for A/T vehi-
cles.

ENGINE AND TRANSAXLE ASSEMBLY

EMA -101

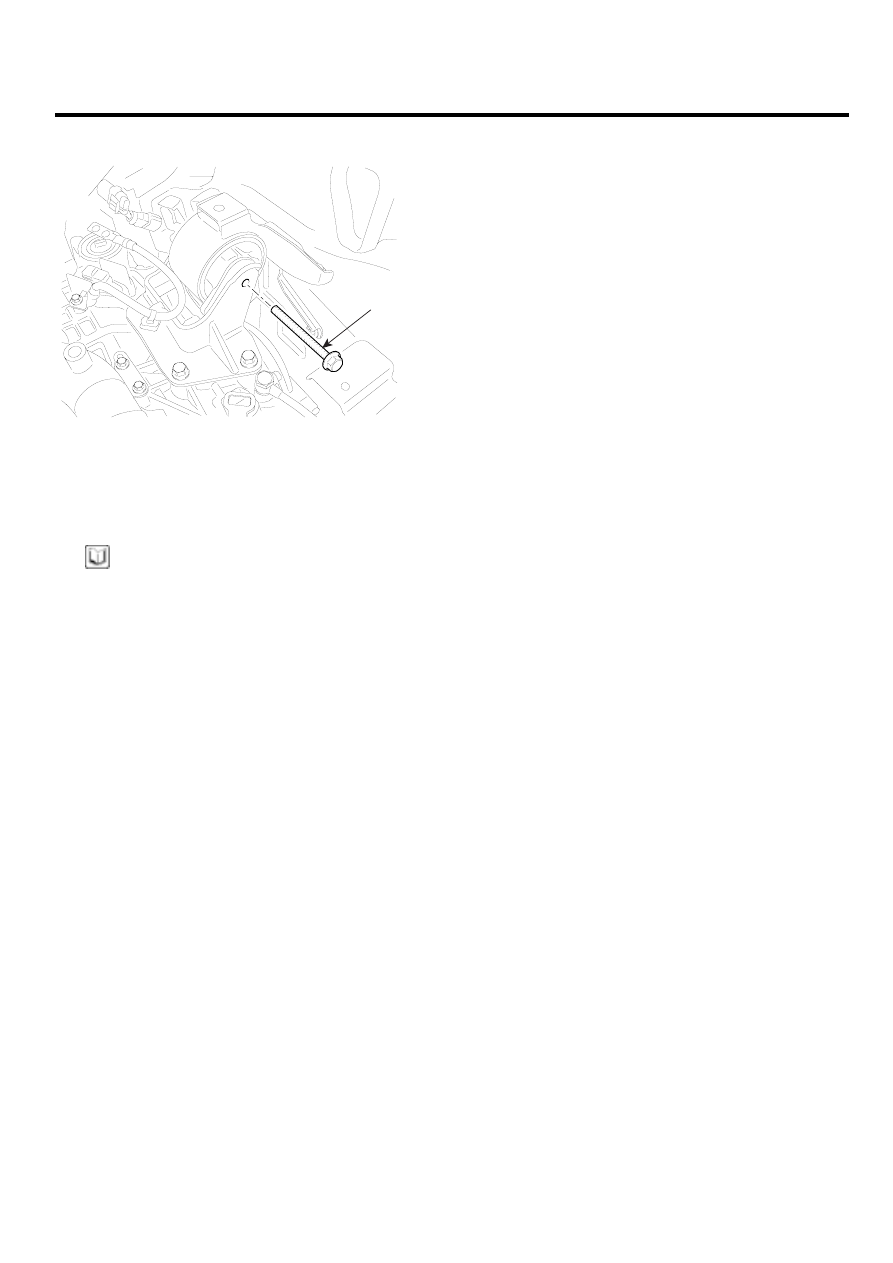

27. Remove the transaxle mounting bracket(A).

A

LDLG013A

28. Supporting the engine and transaxle assembly with a

jack, remove the assembly from the vehicle by loos-
ening the subframe mouting bolts and lifting up the
vehicle slowly.

NOTE

When removing the engine and transaxle assembly,
be careful not to damage any surrounding parts or
body components.

INSTALLATION

E4AC8DA7

Installation is in the reverse order of removal.
Perform the following :

• Adjust the shift cable.
• Refill the engine with engine oil.
• Refill the transaxle with fluid.
• Refill the radiator with engine coolant.
• Bleed air from the cooling system with the heater

valve open.

• Clean the battery posts and cable terminals with

sandpaper assemble them, then apply grease to
prevent corrosion.

• Inspect for fuel leakage.

After assembling the fuel line, turn on the ignition
switch (do not operate the starter) so that the fuel
pump runs for approximately two seconds and fuel
line pressurizes.
Repeat this operation two or three times, then check
for fuel leakage at any point in the fuel lines.
