Hyundai Santa Fe (2006 year). Manual - part 344

CYLINDER HEAD ASSEMBLY

EMA -87

7)

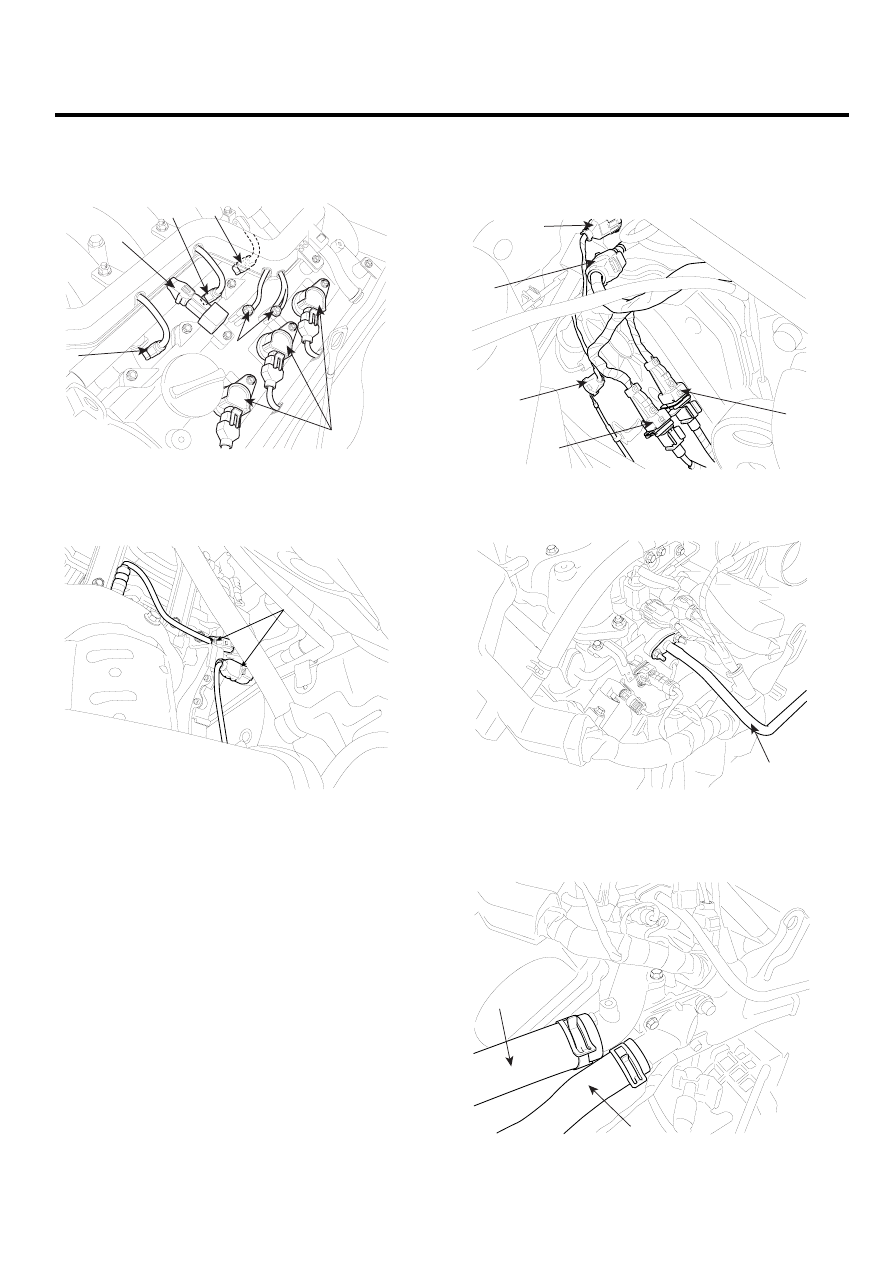

Connect the injection connectors(A,B,C), the
ground lines(D), the condensor connector(E)
and the Ignition coil connectors(F).

C

F

D

B

E

A

LDLG060A

8)

Connect the bank 1 front/rear O2 sensor connec-
tors(A).

A

KCBF160A

9)

Connect the No.1/No.2 knock sensor connec-
tors(A,B), the oil pressure switch connector(C),
the ignition coil harness(D) and the No.1
VIS(Variable Induction System) connector(E).

A

B

C

D

E

LDLG005A

23. Install the fuel inlet hose(A) from the delivery pipe.

A

LDLG062A

24. Install the upper radiator hose(A) and lower radiator

hose(B).

A

B

LDLG008A

EMA -88

ENGINE (G6EA - GSL 2.7)

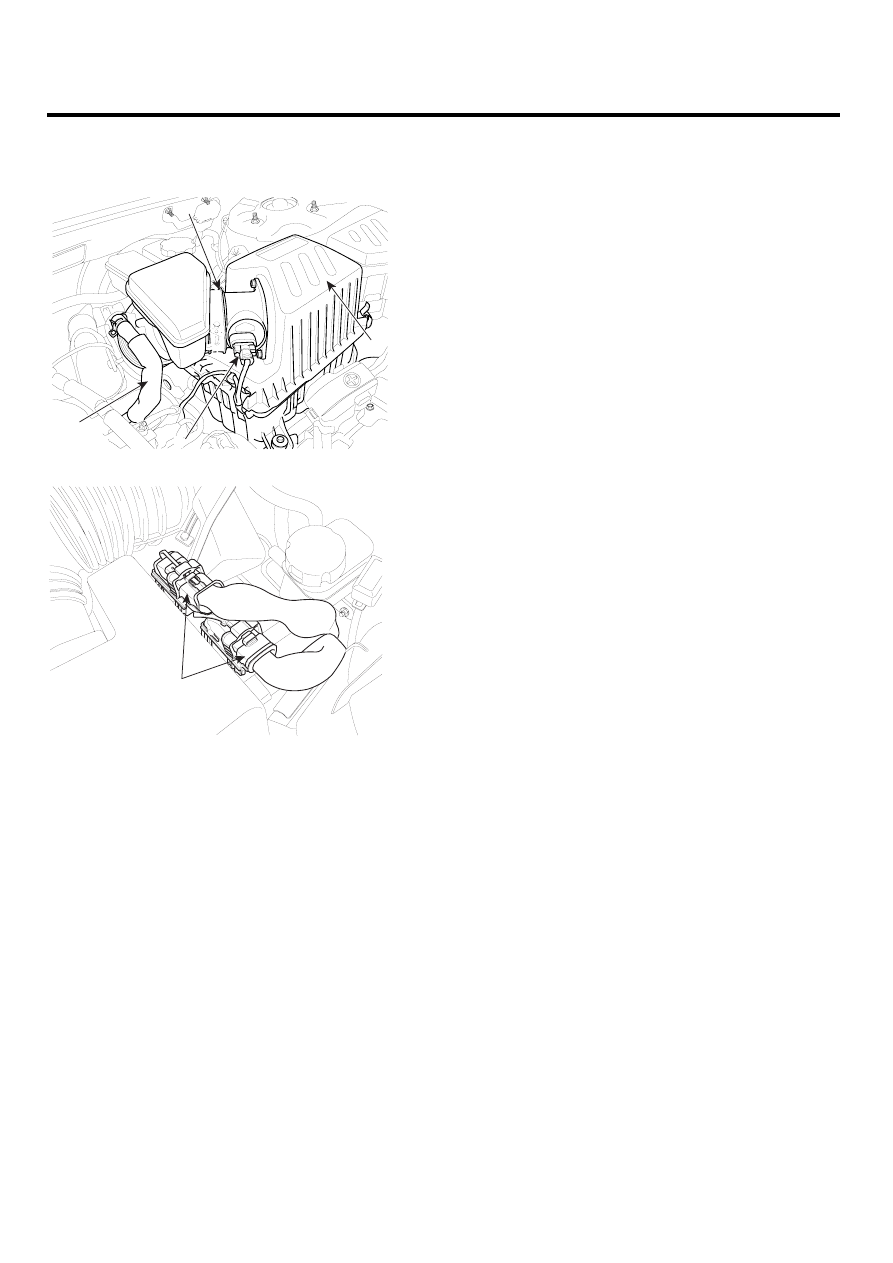

25. Install the intake air hose and air cleaner assembly.

1)

Connect the PCM connectors(D).

A

C

D

B

SCMEM6004L

D

LDLG061A

2)

Install the intake air hose and air cleaner assem-
bly(C).

3)

Connect the breather hose(B) from air cleaner
hose.

4)

Connect the MAF connector(A).

26. Install the engine cover.

27. Refill engine coolant.

TIMING SYSTEM

EMA -89

TIMING SYSTEM

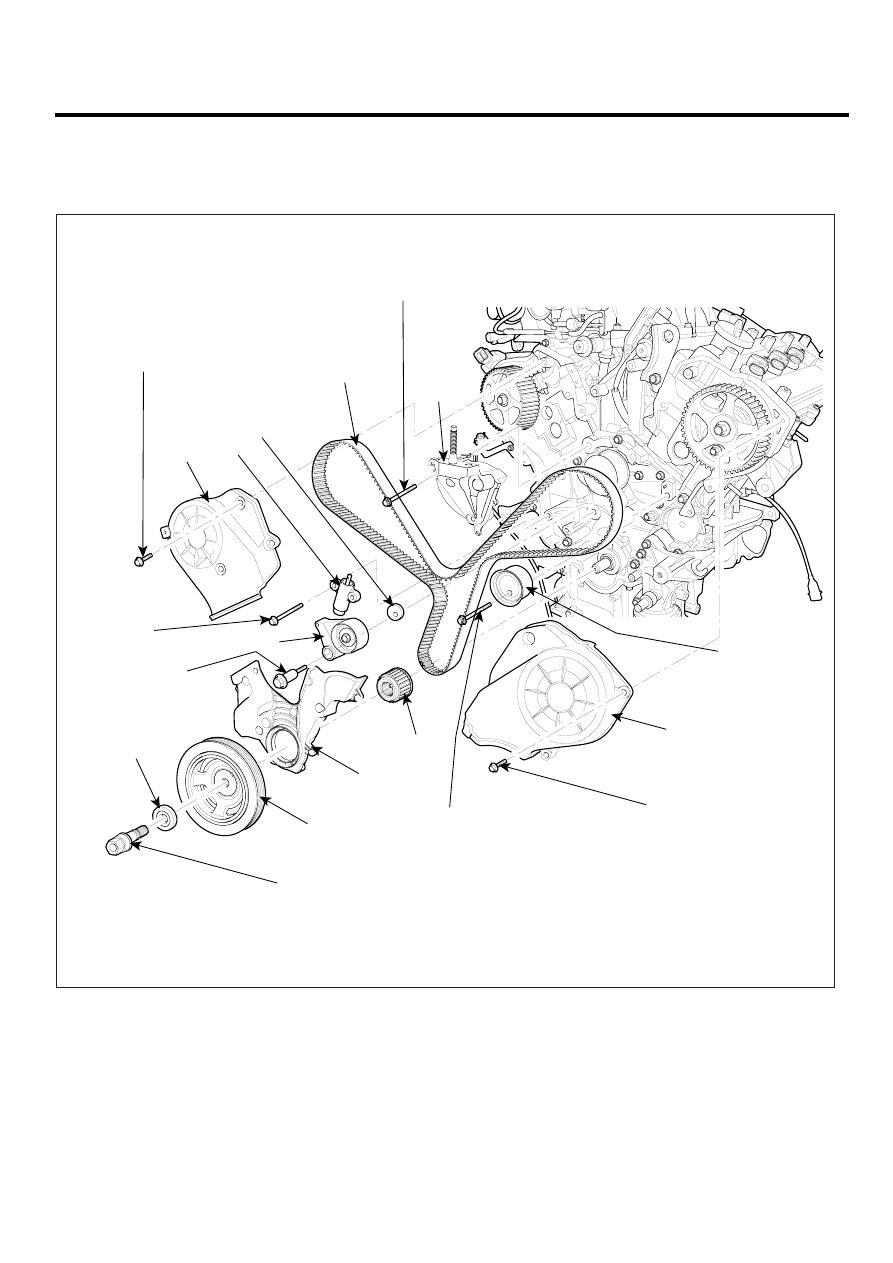

COMPONENTS

E19F8373

1.  Engine support bracket
2.  Timing belt
3.  Tensioner arm assembly washer
4.  Timing belt auto tensioner
5.  Bank 1 timing belt upper cover
6.  Timing belt tensioner arm assembly

  7.  Idler pulley
  8.  Bank 2 timing belt upper cover
  9.  Crankshaft sprocket
10.  Timing belt lower cover
11.  Damper pulley
12.  Special washer

58.8 ~ 68.6
(6.0 ~ 7.0, 43.4 ~ 50.6)

9.8 ~ 11.8
(1.0 ~ 1.2, 7.2 ~ 8.7)

166.7 ~ 176.5
(17.0 ~ 18.0, 123.0 ~ 130.2)

19.6 ~ 26.5
(2.0 ~ 2.7, 14.5 ~ 19.5)

34.3 ~ 53.9

(3.5 ~ 5.5, 25.3 ~ 39.8)

49.0 ~ 58.8
(5.0 ~ 6.0, 36.2 ~ 43.4)

9.8 ~ 11.8
(1.0 ~ 1.2, 7.2 ~ 8.7)

1

9

10

6

12

11

2

8

7

3

4

5

TORQUE : N.m (kgf.m, lb-ft)

LDLG039A

EMA -90

ENGINE (G6EA - GSL 2.7)

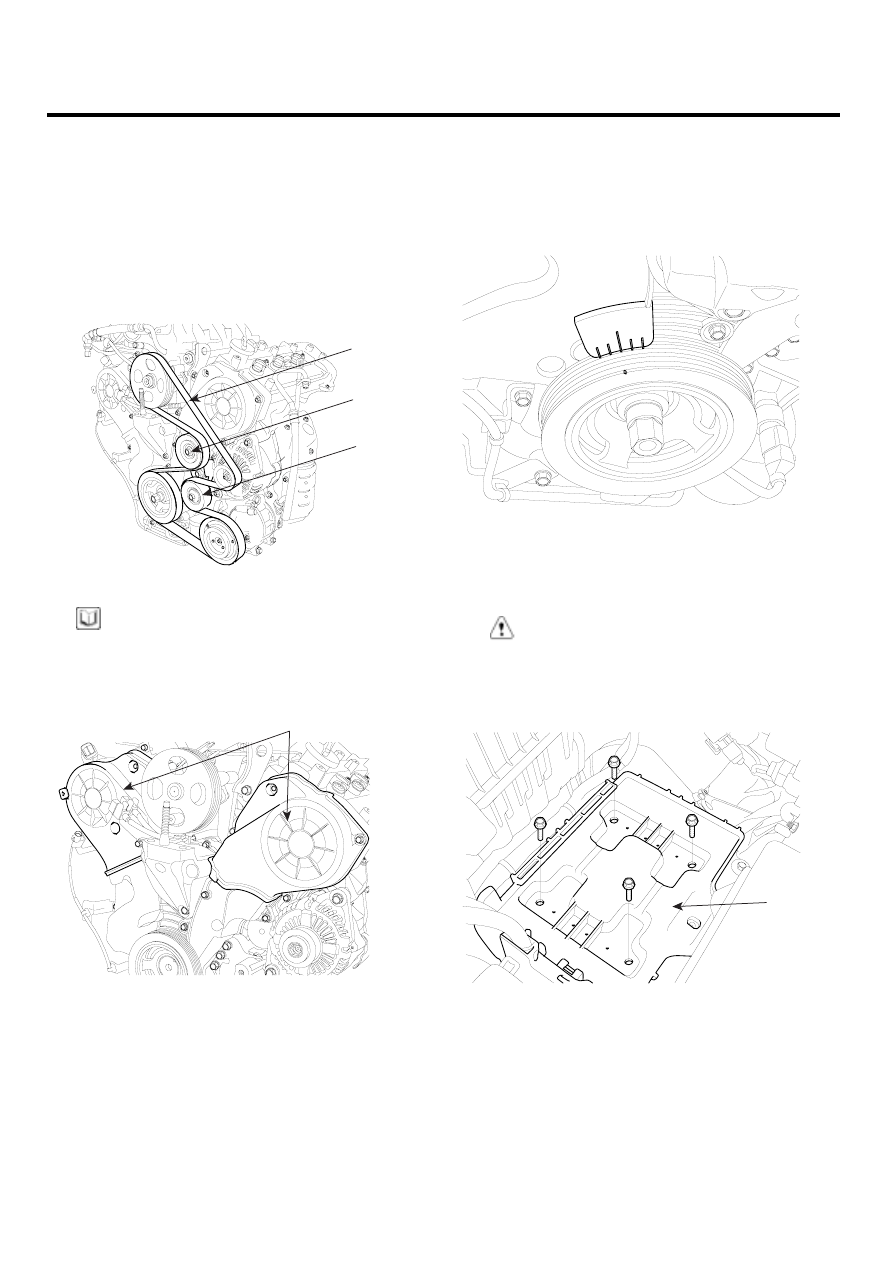

REMOVAL

EDEF75A6

1.

Remove the engine cover.

2.

Remove the front right wheel and tire.

3.

Remove the right side cover.

4.

Remove the drive belt(A), the idler(B) and the ten-
sioner(C).

A

C

B

KCBF105B

NOTE

In removing the drive belt, fix a tool in the auto ten-
sioner pulley bolt and turn the bolt counter clockwise.

5.

Remove the timing belt upper cover(A).

A

KCBF106A

6.

Align the groove of the pulley with the timing mark of
the timing belt cover by turning the crankshaft pulley
clockwise. Check if the timing mark of the camshaft
sprocket is aligned with that of the cylinder head cover
at the moment.
(No.1 cylinder piston at TDC)

KCBF107A

7.

Remove the engine mounting bracket.

1)

Sustain the engine oil pan with a jack.

CAUTION

Put a wooden or rubben block between the jack
and the engine oil pan.

2)

Remove the engine mounting bracket(A).

A

SCMEM6007L
