ENGINE (D4EB - DIESEL 2.2)

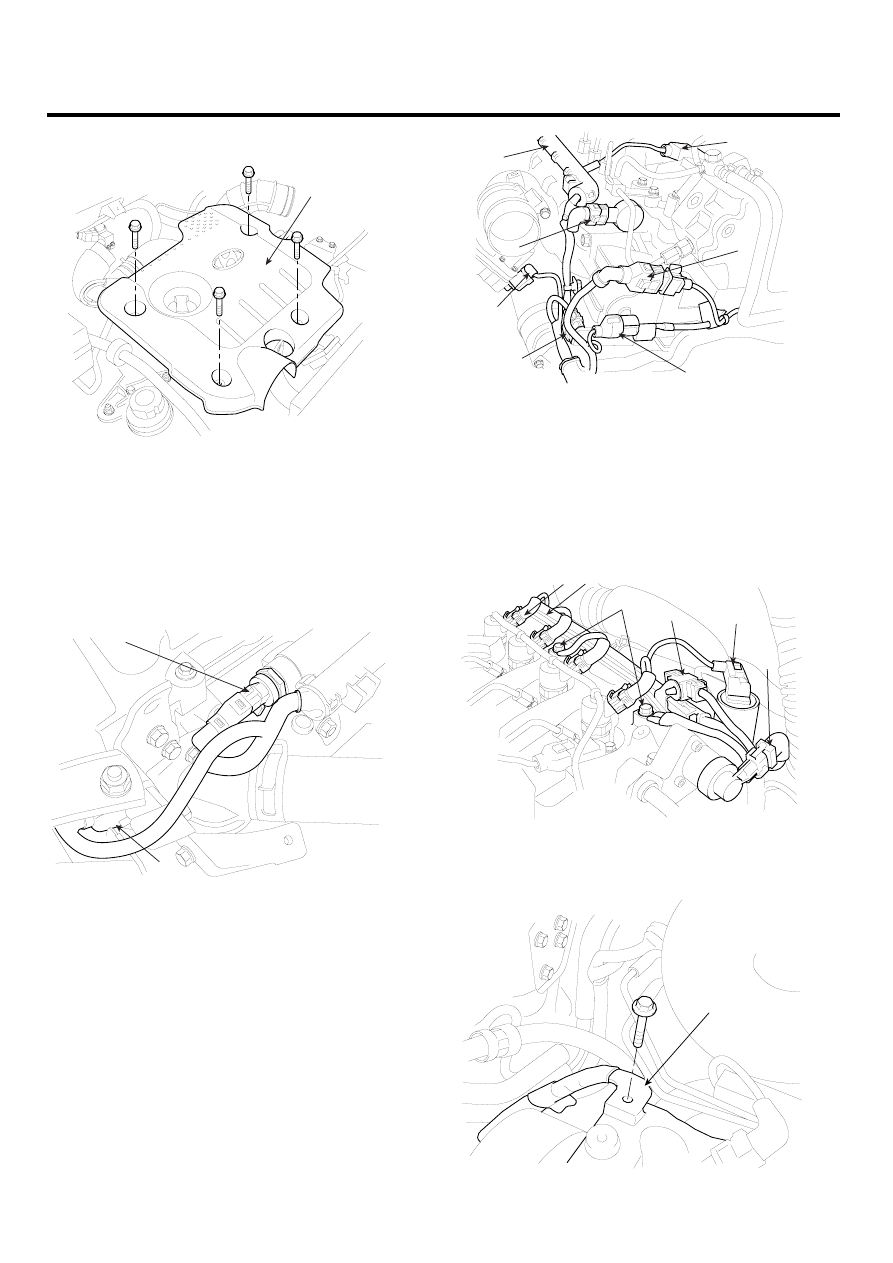

10. Remove the engine cover(A).

A

SCMEM6010D

11. Remove the hose between the intercooler and the in-

take system.

12. Remove the engine wirings.

1)

Disconnect the rail pressure sensor connector(A)
and the ECT(Engine Coolant Temperature) sen-
sor connector(B).

A

B

SCMEM6011D

2)

Disconnect the camshaft position sensor con-
nector(A), the rail pressure regulator connec-
tor(B), the swirl valve actuator connector(C), the
electronic throttle body actuator connector(D),
the oil pressure switch connector(E) and the
crankshaft position sensor connector(F) and re-
move the connector/wire harness protector(G).

F

A

G

B

C

D

E

SCMEM6012D

3)

Disconnect the EGR(Exhaust Gas Recirculation)
solenoid valve connector(A), the glow plug(B),
the fuel pressure regulator valve connector(C),
the injector(D) and the connector/wire harness
protector(E).

4)

Disconnect the ground lines(F).

A

C

F

B

D E

SCMEM6013D

13. Disconnect the ground line from the cylinder head(A).

A

SCMEM6014D

ENGINE AND TRANSAXLE ASSEMBLY

EM -15

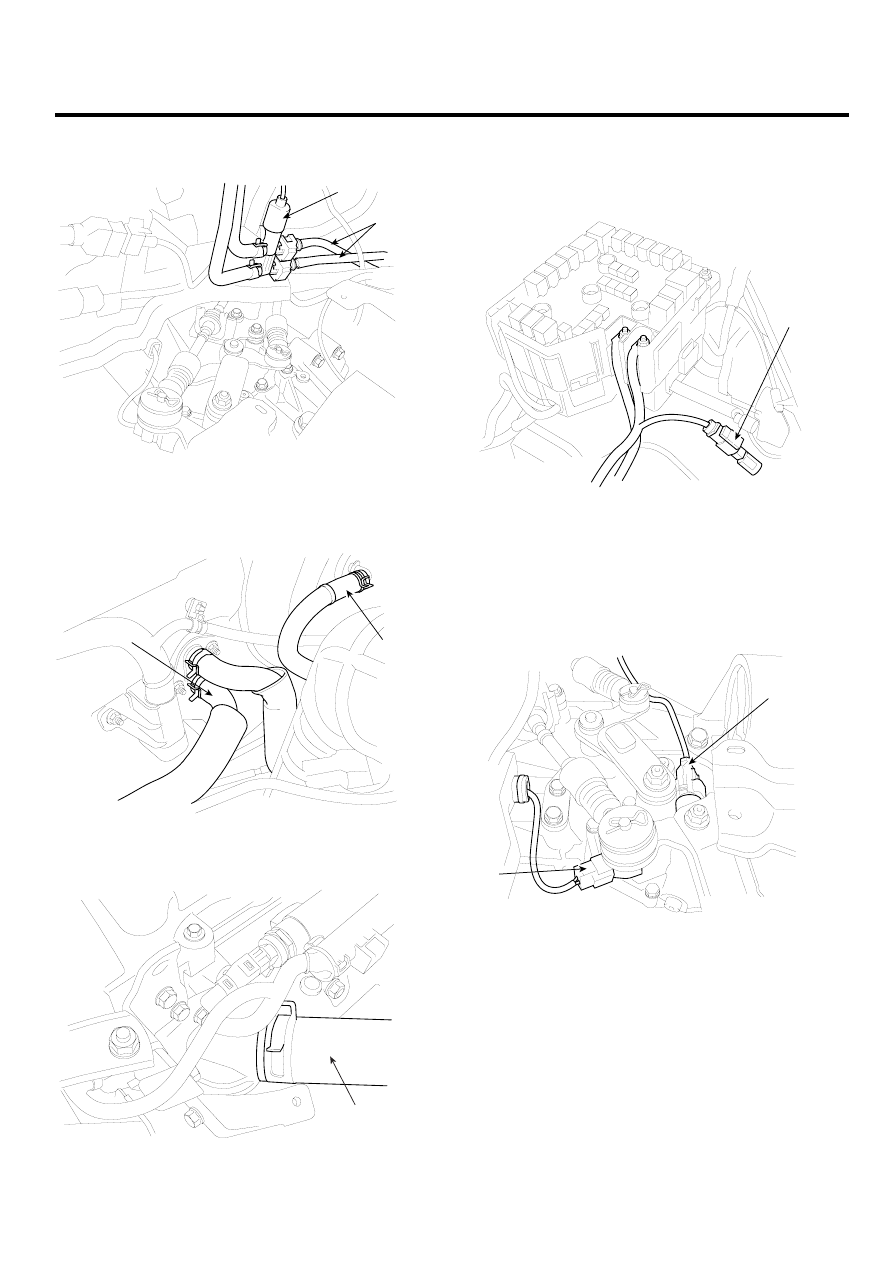

14. Remove the fuel hose(A) and the fuel temperature

sensor connector(B).

B

A

SCMEM6015D

15. Disconnect the brake booster vacuum hose(A) and

the heater hoses(B).

B

A

SCMEM6016D

16. Disconnect the upper radiator hose(A).

A

SCMEM6017D

17. Disconnect the battery cables to the fuse

＆

relay box

by removing the nuts.

18. Disconnect the front lamp connector(B).

B

SCMM16004L

19. Remove the wirings related to the transaxle.

1)

Disconnect the back up lamp switch connec-
tor(A).

2)

Disconnect the neutral switch connector(B).

B

A

SCMEM6019D

3)

Disconnect the vehicle speed sensor.

EM -16

ENGINE (D4EB - DIESEL 2.2)

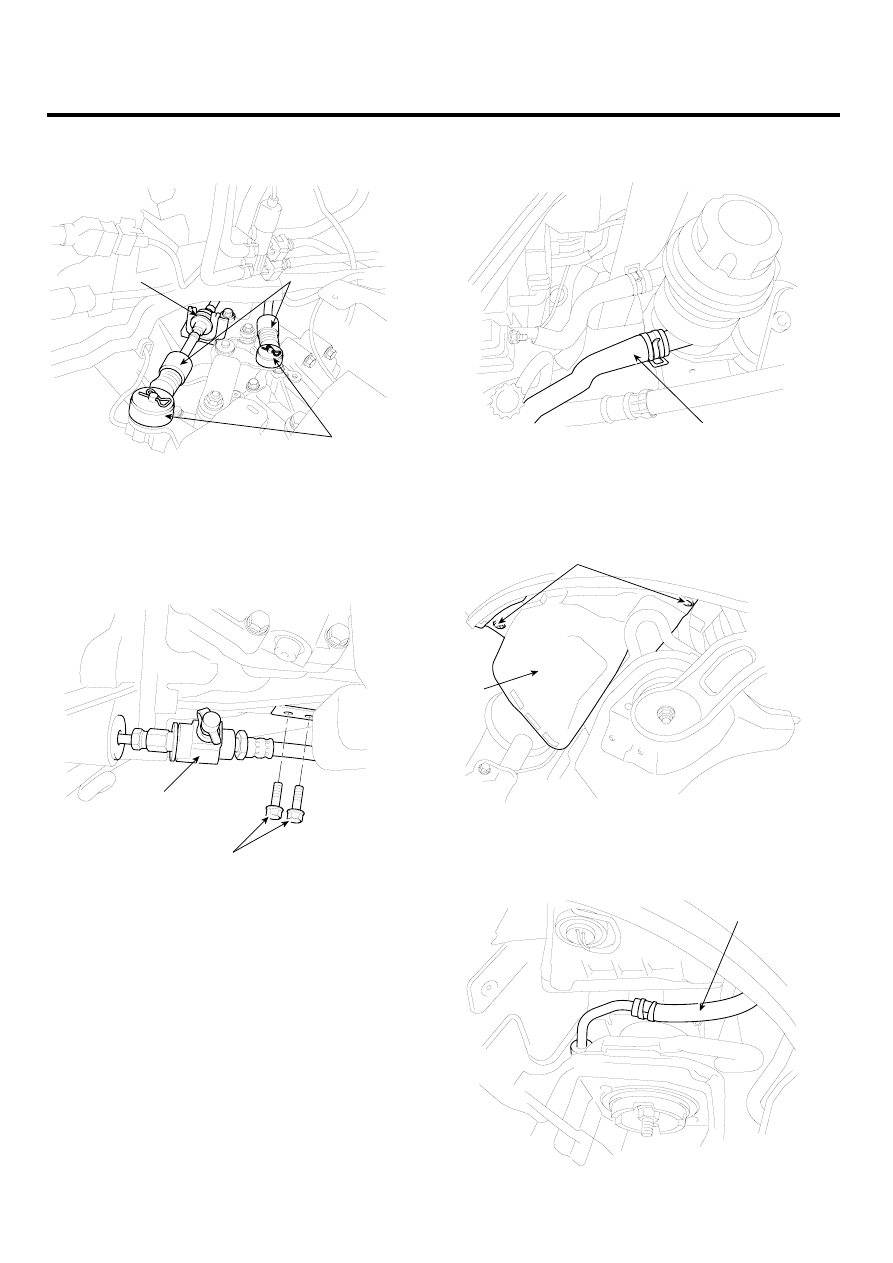

20. Remove the shift cable assembly(A), the clip(B) and

the pin(C).

C

A

C

SCMM16005L

21. Remove the concentric slave cylinder with clamping

the tube(A).

22. Remove the groung line mounting bolts(B) from the

transaxle.

A

B

SCMEM6021D

23. Drain power steering oil.

24. Disconnect the power steering oil hose(A).

A

SCMEM6022D

25. Remove the clips(B) from the right side wheel

guide(A).

A

B

SCMEM6023D

26. Disconnect the power steering lower hose(A).

A

SCMEM6024D

ENGINE AND TRANSAXLE ASSEMBLY

EM -17

27. Recover air-conditioning refrigerant and remove the

high

＆

low pressure hoses.(Refer to ’HA’ group).

28. Remove the steering column universal joint mounting

bolt(A).

29. Disconnect the EPS(Electronic Power Steering) sen-

sor connector(B).

B

A

SCMEM6025D

30. Remove the front wheels and tires.

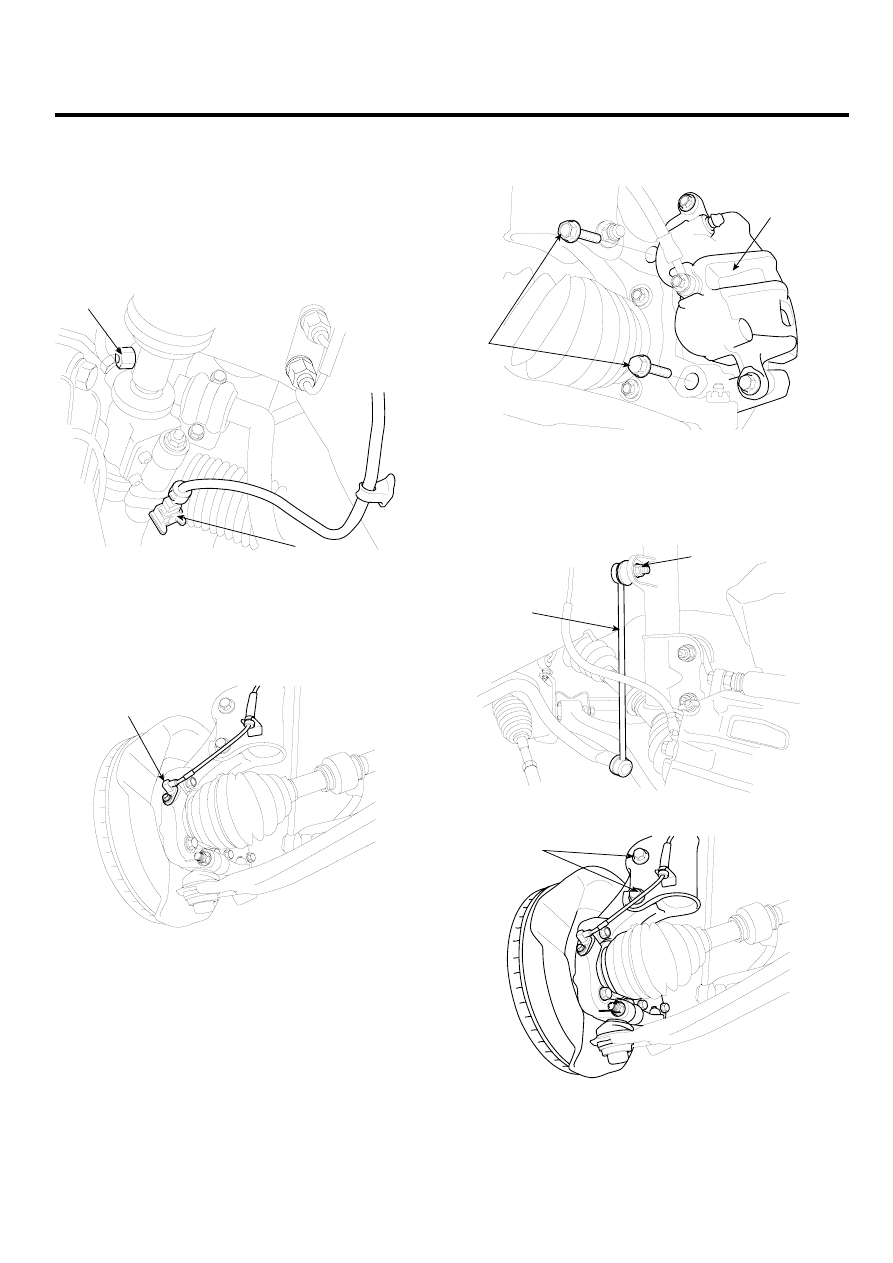

31. Remove the wheel speed sensor(A).(Refer to ’SS’

group).

A

SCMEM6060D

32. After removing the mounting bolts(A) and the

caliper(B), bind it up to the coil spring of the strut.

A

B

SCMDS6005D

33. Remove the strut assembly by removing the stabi-

lizer bar(A) link nuts(B) and the strut lower mounting
bolts(B).(Refer to ’SS’ group).

A

B

SCMSS6504D

B

SCMEM6062D
