IMMOBILIZER CONTROL SYSTEM

BE -269

CONTROL CIRCUIT INSPECTION

E3C85BF4

1.

Check for open in harness

1)

Ignition "OFF"

2)

Disconnect SMARTRA.

3)

Ignition "ON" ＆ Engine "OFF"

4)

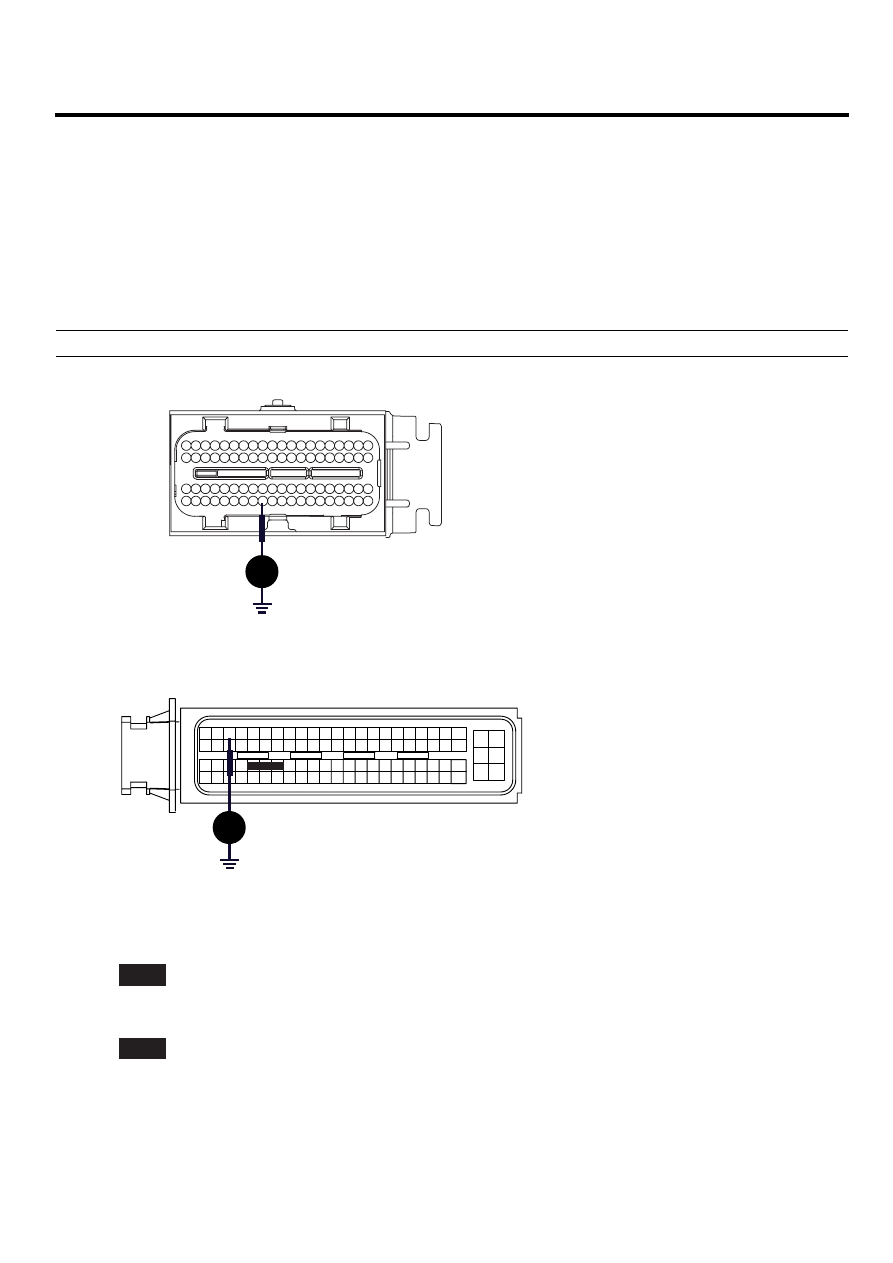

Measure voltage value between terminal C30-A-72(Gasoline) or C230-K-92 (Diesel) and chassis ground.

Specification : Approx. 11V

C30-A

*

*

*

* *

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

20

40

60 59 58

78

57

55 54 53

73 72 71 70 69

52 51

49 48 47

45 44 43 42 41

66 65

67

64 63 62 61

39 38

33 32

10 9

27 26 25

23

21

8

7

6

5

4

3

2

1

18

16 15

13

[Gasoline]

v

SCMBE6760L

[Diesel]

C230-K

1

7

29

30

31

38

40

45

42

46

47

48

49

8

9

11 10

12

15 14 13

16

19

22

24

25

27

28

2

3

4

6

5

*

*

*

*

*

* * * * * * *

*

*

*

*

*

77

75

79
57 56

81 80

83

84

89

90

91

92

94 93

54

68

69

70

71

72

* * *

*

* * *

*

*

* * *

*

*

* * *

*

*

*

*

*

*

v

SCMBE6761L

5)

Is the measured voltage within specifications?

YES

Go to "Component Inspection" procedure

NO

Check for open or short in harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

BE -270

BODY ELECTRICAL SYSTEM

VISUAL / PHYSICAL INSPECTION

EEAF1EB8

1.

Check immobilizer lamp circuit.

1)

Ignition "ON" & Engine "OFF"

2)

Check if immobilizer lamp operates properly.

NOTE

Right after ignition "ON", Immobilizer lamp lights up for 30sec.
If lamp blinks 5 times after ignition "ON", there’s any fault in immobilizer system.

3)

Is immobilizer lamp operates properly?

YES

Check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or damage.
Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

Go to "Component Inspection" procedure

COMPONENT INSPECTION

E7BFBE87

1.

Check immobilizer lamp.

1)

Ignition "OFF"

2)

Disconnect ECM.

3)

Ground terminal "B2" of immobilizer lamp.

4)

Ignition "ON" and Monitor operation of immobilizer lamp.

Specification : Immobilizer lamp "ON"

Ω

M15-B

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

SCMBE6762L

IMMOBILIZER CONTROL SYSTEM

BE -271

5)

Is the Immobilizer lamp "ON"?

YES

Substitute with a known-good ECM and check for proper operation.
If the problem is corrected, replace ECM and then go to "Verification of Vehicle Repair" procedure.

NOTE

ECM substitued for old one must be in "Virgin" or "Neutral" status and Pin code is requied to Neutralize ECM and to
Register transponder key

NO

Check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or damage.
Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

ED89A5A6

Refer to DTC P1610.

BE -272

BODY ELECTRICAL SYSTEM

DTC P1693 TRANSPONDER NO RESPONSE ERROR / INVALID RESPONSE

COMPONENT LOCATION

E6B0B3ED

Refer to DTC P1674.

GENERAL DESCRIPTION

EACC3444

Refer to DTC P1674.

DTC DESCRIPTION

ED9200AA

The ECM sets DTC P1693 if there’s abnormal response from transponder.

DTC DETECTING CONDITION

EA03F4ED

Item

Detecting Condition

Possible Cause

DTC Strategy

Enable Conditions

• IG ON

Threshold value

Detecting time

FAIL SAFE

• Corrupted data from

Transponder

• More than one TP in the

magnetic field

• No TP(Key without TP) in

the magnetic field

SCHEMATIC DIAGRAM

E8525FE3

Refer to DTC P1610.

COMPONENT INSPECTION

EA082EB6

1.

Check transponder and ECU status

1)

IGN "ON" ＆ Engine "OFF"

2)

Monitor the "KEY STATUS" and "ECU STATUS’ Parameter on the Scantool.

Specification : ’LEARNT’
