ETACS (ELECTRONIC TIME AND ALARM CONTROL SYSTEM)

BE -101

REPLACEMENT

E59EEA1A

1.

Disconnect the negative (-) battery terminal.

2.

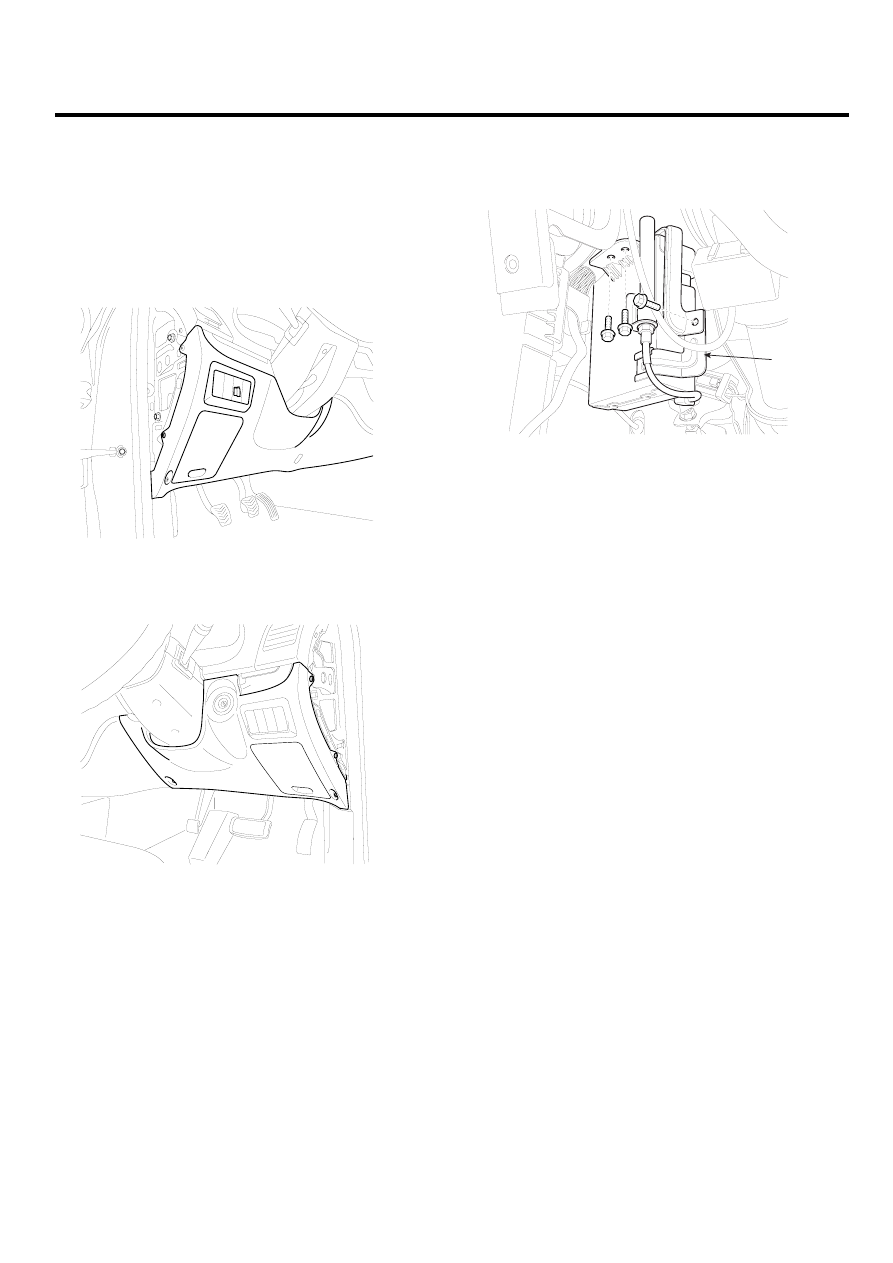

Remove the crash pad lower panel (A). Avoid damag-
ing retaining clip. (Refer to the Body group - Crash
pad)

[LHD]

SCMBE6154L

[RHD]

SCMBE6154R

3.

Remove the body control module (A) and antenna ca-
ble after loosening 3 bolts and disconnecting connec-
tor.

A

SCMBE6153D

4.

Installation is the reverse of removal.

BE -102

BODY ELECTRICAL SYSTEM

FUEL FILLER DOOR
OPENER

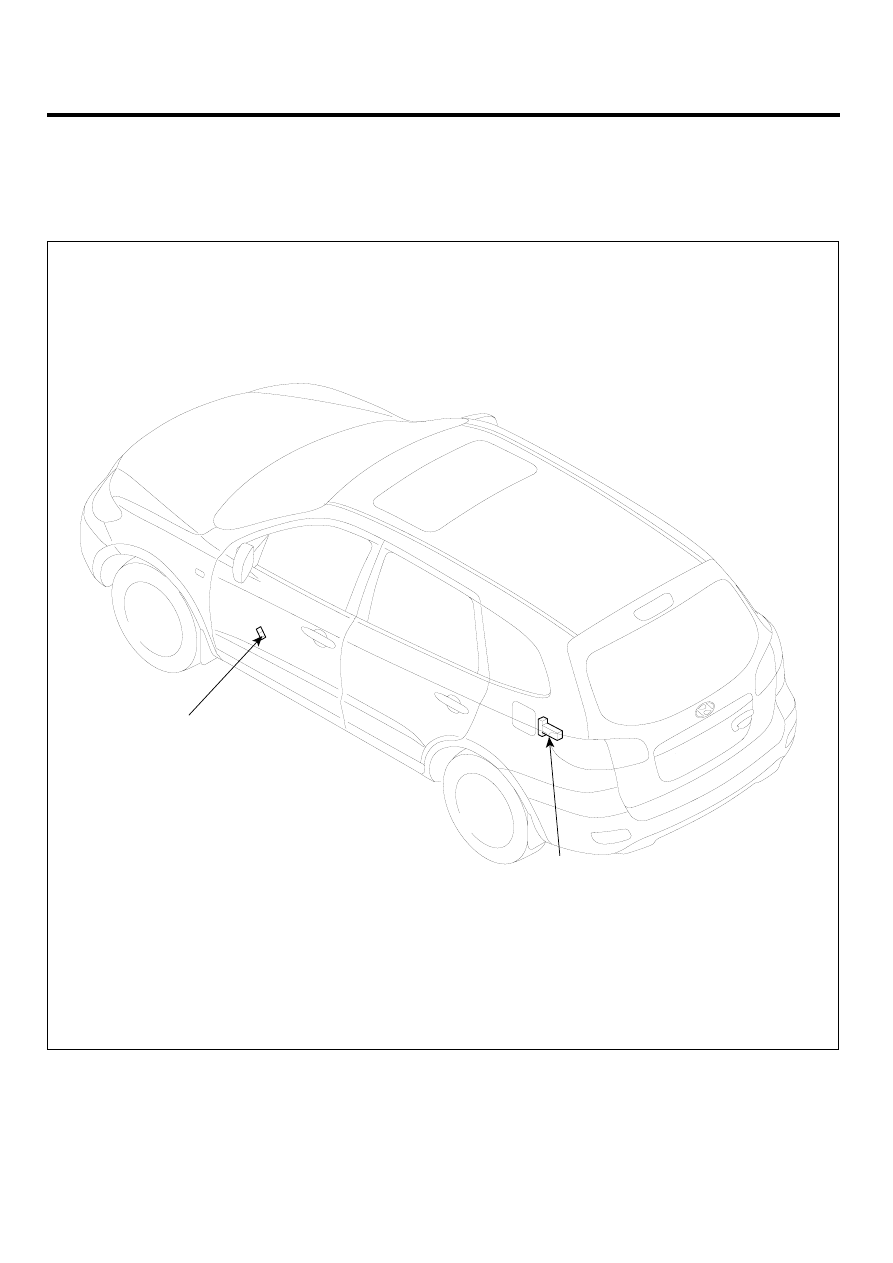

COMPONENT LOCATION

E6EB50CF

1*

2

1. Fuel filler door open switch

2. Fuel filler door release actuator

The parts with asterisk(*) :
This illustration shows the LHD type.
RHD type is symmetrical.

SCMBE6180L

FUEL FILLER DOOR OPENER

BE -103

FUEL FILLER DOOR RELEASE
ACTUATOR

INSPECTION

E2F1D93F

1.

Remove the rear seat. (Refer to the Body group -
Rear seat).

2.

Remove the luggage side trim. (Refer to the internal
trim)

3.

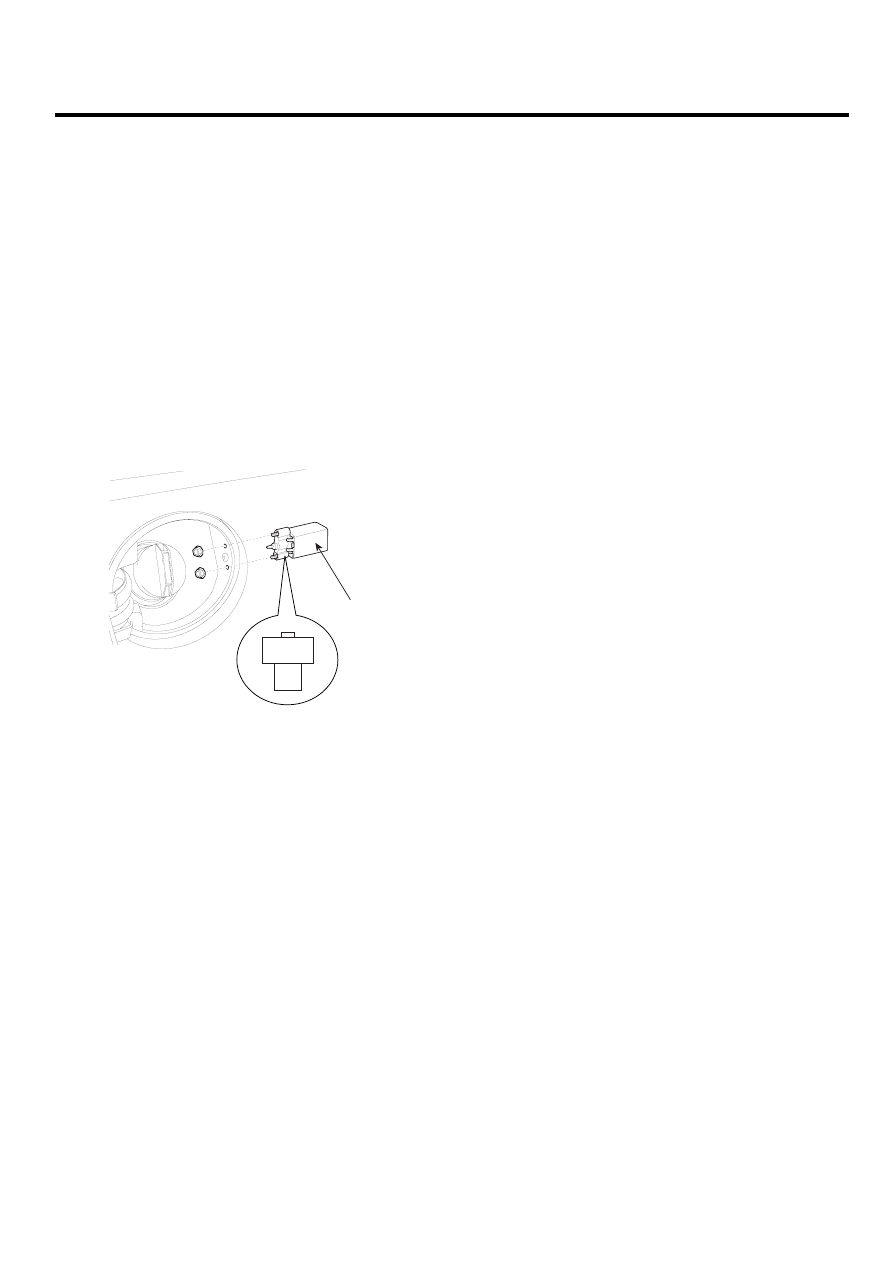

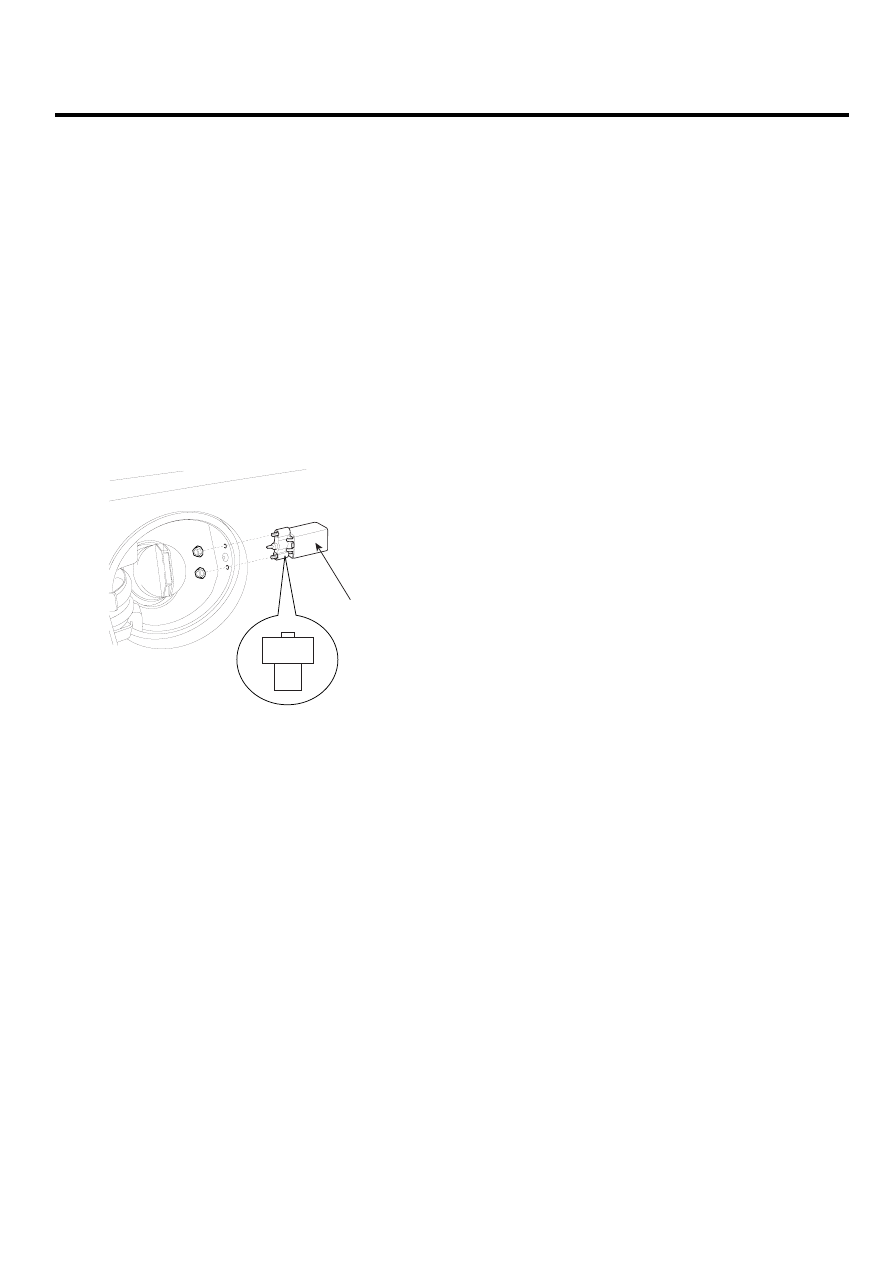

Open the fuel filter door and disconnect the wiring
connector after loosening 2 nuts.

4.

Check for continuity between terminal No. 1 and No.
2. If there is no continuity replace the fuel filler door
release actuator (A).

1

2

A

ATKF181A

BE -104

BODY ELECTRICAL SYSTEM

FUEL FILLER DOOR OPEN
SWITCH

INSPECTION

EE6CC63B

1.

Remove the front door trim panel. (Refer to the Body
group - front door)

2.

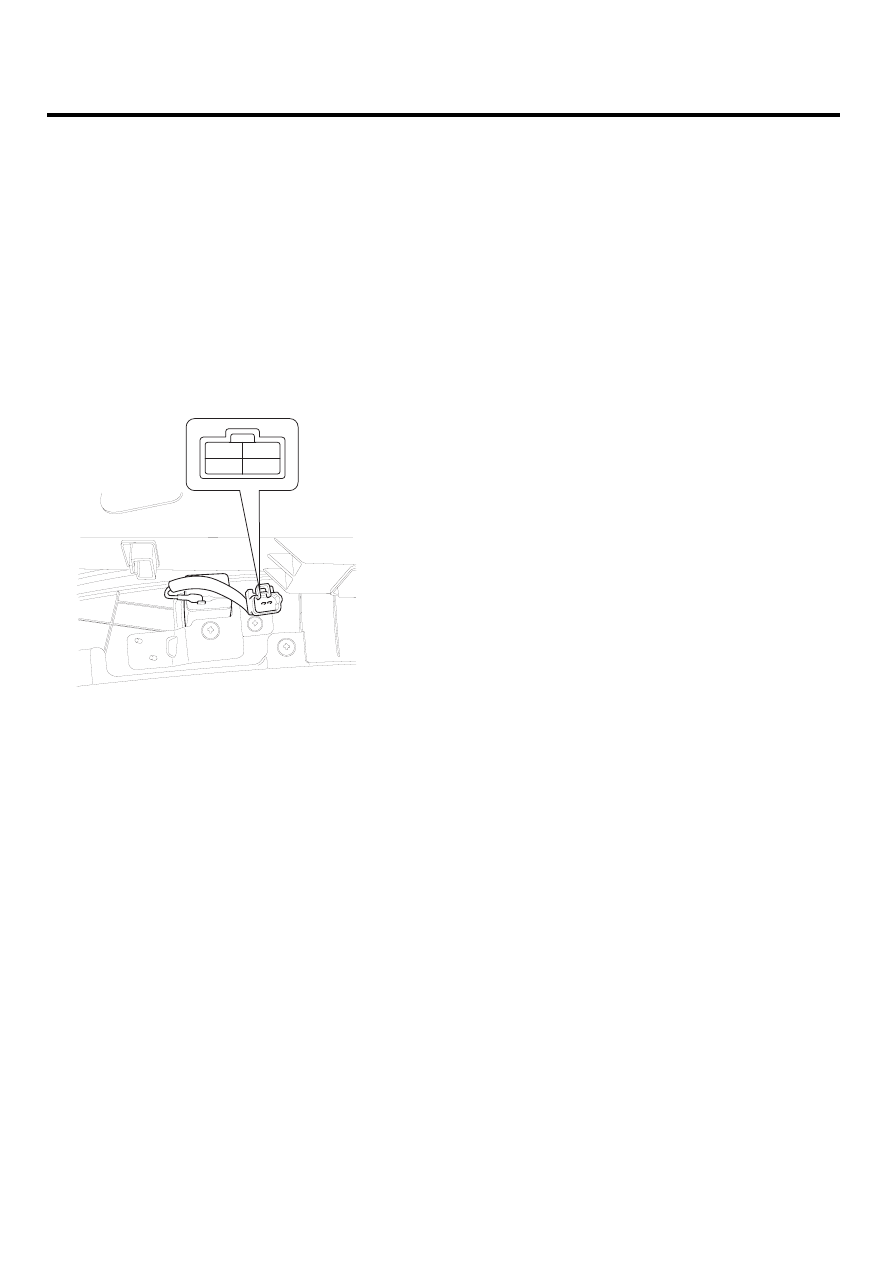

Disconnect the switch connector (4P) from wiring.

3.

Check the switch for continuity between the No. 1 and
No. 2 terminals.

4.

If the continuity is not as specified, replace the switch.

1

2

3

4

SCMBE6182D
