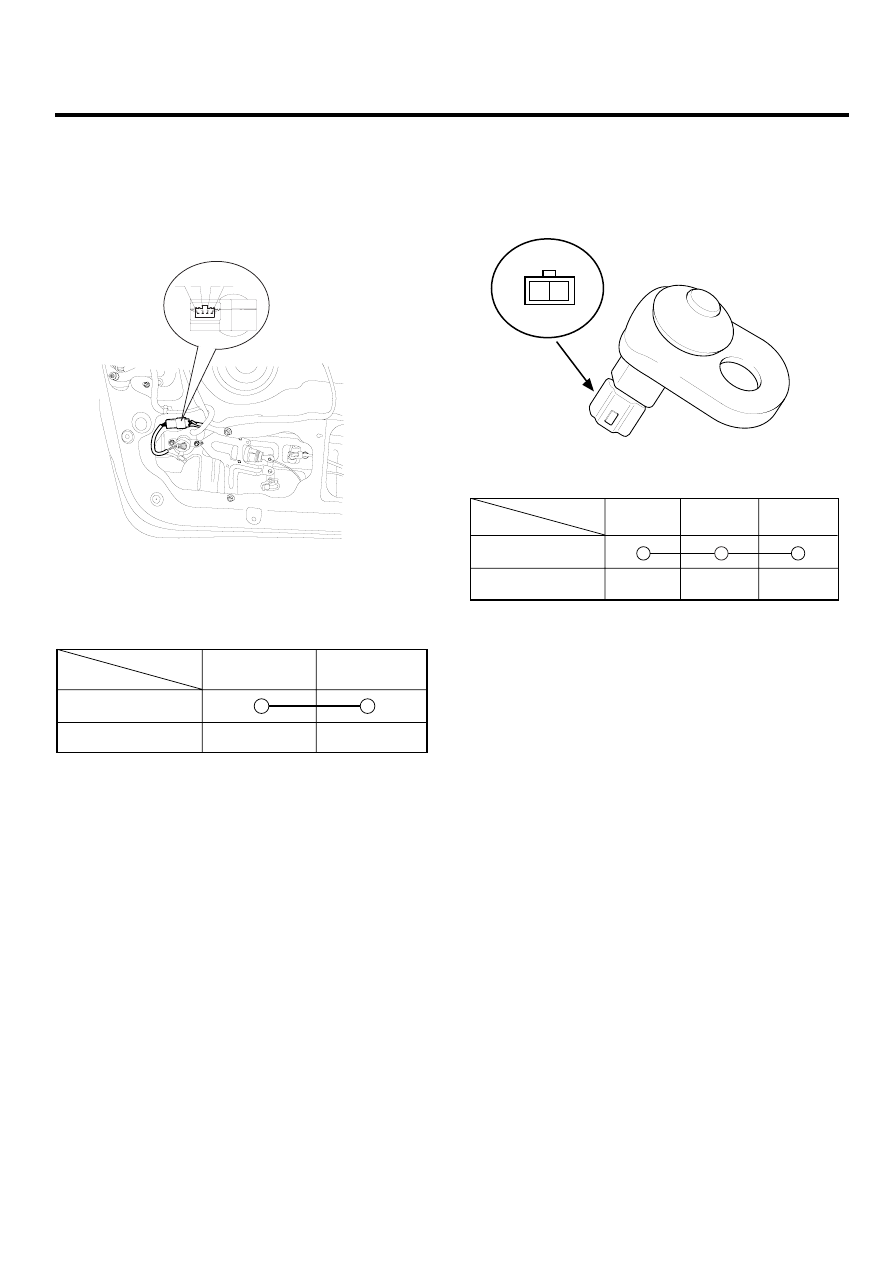

KEYLESS ENTRY AND BURGLAR ALARM

BE -61

TAILGATE SWITCH

1.

Remove the tailgate trim. (Refer to the Body group -
Tailgate)

2.

Disconnect the 4P connector from the actuator.

1

2

3 4

SCMBE6134D

3.

Check for continuity between the terminals in each
switch position according to the table.

1

4

Lock

Unlock

Terminal

Position

SCMBE6138L

DOOR SWITCH

Remove the door switch and check for continuity between
the terminals.

1

2

KTKD020A

2

1

Body

(Ground)

Position

Free(Door open)

Push(Door close)

Terminal

ETQF180D

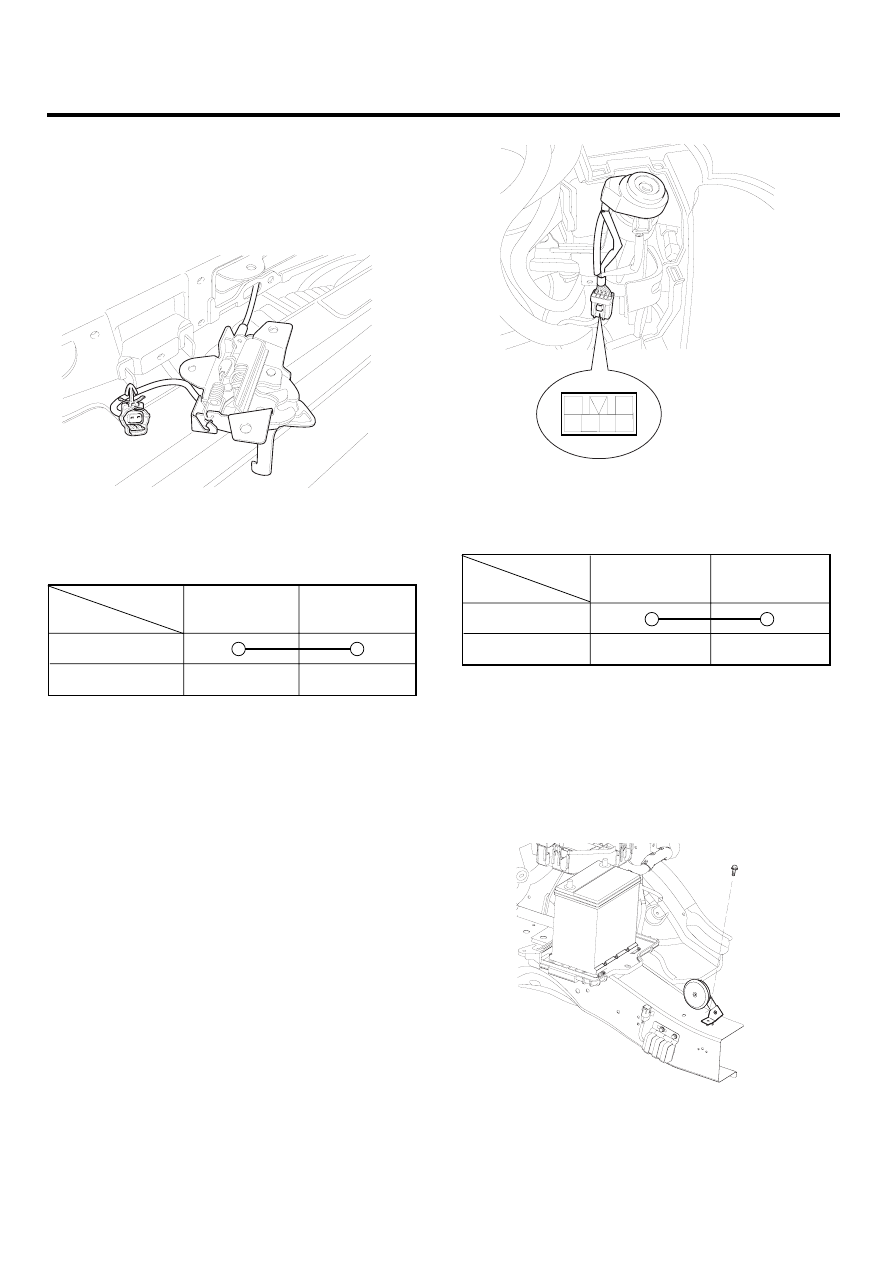

BE -62

BODY ELECTRICAL SYSTEM

HOOD SWITCH

1.

Remove the hood latch.
(Refer to the Body group - Hood)

2.

Disconnect the connector from the hood switch.

SCMBE6139D

3.

Check for continuity between the terminals and
ground according to the table.

1

2

Hood open (Free)

Hood close (Push)

Terminal

Position

ETBF180B

KEY WARNING SWITCH

1.

Remove the crash pad lower panel. (Refer to Body
group-Crash pad)

2.

Disconnect the 6P connector from the key warning
switch.

1

2

3 4 5 6

SCMBE6141D

3.

Check for continuity between the terminals in each
position according to the table.

5

6

Insert

Removal

Terminal

Key position

ETQF180F

BURGLAR HORN

1.

Remove the burglar horn after removing 2 bolts and
disconnect the 2P connector from the burglar horn.

2.

Test the burglar horn by connecting battery power to
the terminal 1 and ground the terminal 2.

SCMBE6143D

3.

The burglar horn should make a sound. If the burglar
horn fails to make a sound replace it.

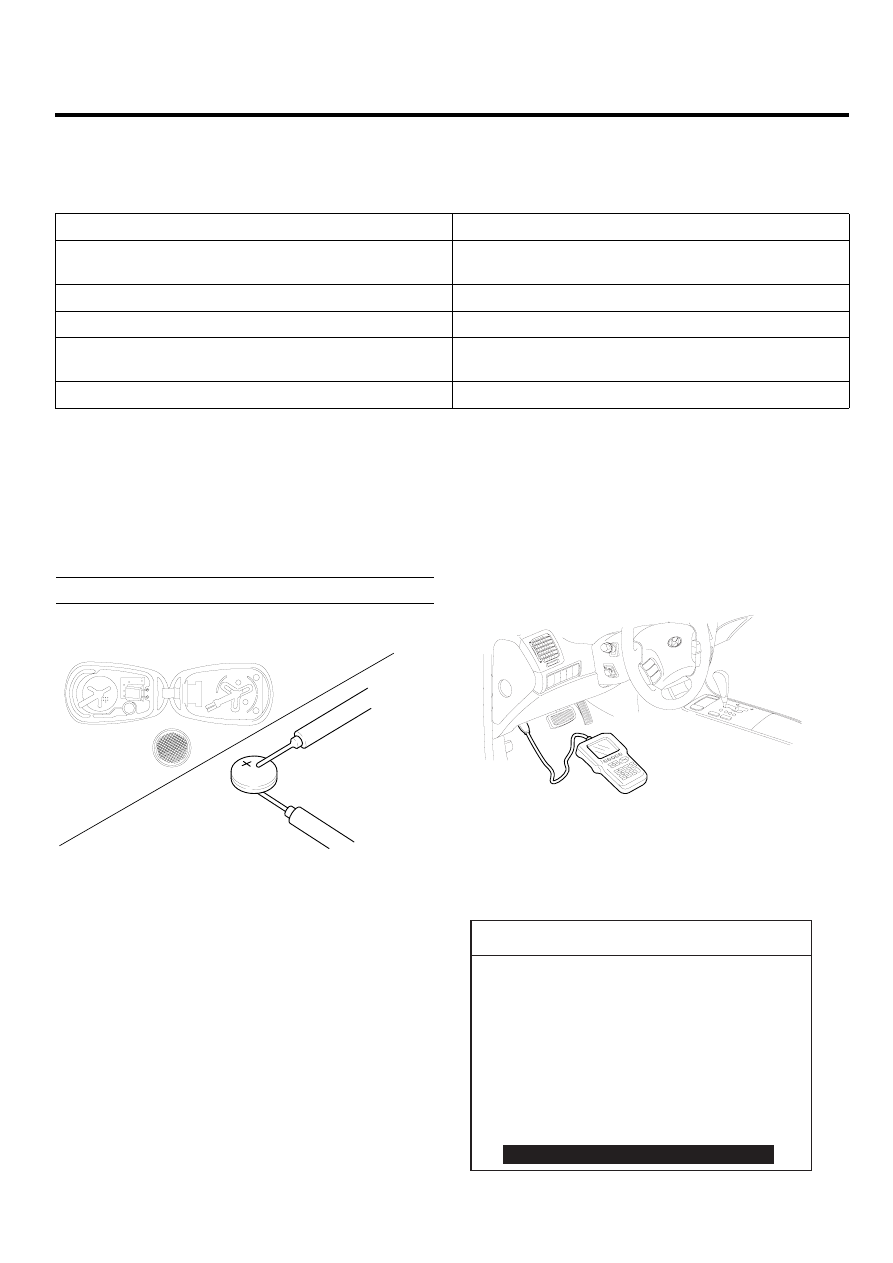

KEYLESS ENTRY AND BURGLAR ALARM

BE -63

TRANSMITTER

SPECIFICATION

EB5DFE4B

Items

Specifications

Keyless entry transmitter
Power source

Lithium 3V battery (1EA)

Transmissible distance

10m or more

Life of battery

2 years or more (at 10 times per a day)

Button

Door lock
Door unlock

Transmission frequency

433.92 MHz(GEN, EUR), 315 MHz (JAPAN, CHINA)

INSPECTION

E55ACB71

1.

Check that the red light flickers when the door lock or
unlock button is pressed on the transmitter.

2.

Remove the battery and check voltage if the red light
doesn’t flicker.

Standard voltage : 3V

ATLG029A

3.

Replace the transmitter battery with a new one, if volt-
age is below 3V then try to lock and unlock the doors
with the transmitter by pressing the lock or unlock but-
ton five or six times.

4.

If the doors lock and unlock, the transmitter is O.K,
but if the doors don’t lock and unlock, register the
transmitter code, then try to lock and unlock the doors.

5.

If the transmitter is failure, replace only the transmitter
(A).

TRANSMITTER CODE

REGISTRATION

E059A767

1.

Connect the DLC cable of scan tool to the data link
connector (16 pins) in driver side crash pad lower
panel, turn the power on scan tool.

S R S

AIRBAG

D

N

R

P

KTBF121T

2.

Select the vehicle model and then do "CODE SAV-
ING".

1. HYUNDAI VEHICLE DIAGNOSIS

MODEL     :

ALL

02.  ENGINE

03.  AUTOMATIC TRANSAXLE

04.  ANTI-LOCK BRAKE SYSTEM

07.  CODE SAVING

:

:

:

ETPD700I

BE -64

BODY ELECTRICAL SYSTEM

3.

After selecting "CODE SAVING" menu, push "EN-
TER" key, then the screen will be shown as below.

TRANSMITTER CODE SAVE

PRESS [ENTER], IF YOU ARE READY!

REMOVE THE IG. KEY FROM THE KEY

CYLINDER. CONNECT THE DLC CABLE

AND 16 PIN CONNECTOR OF THE VEHICLE.

ETRF065M

4.

After removing the ignition key from key cylinder, push
"ENTER" key to proceed to the next mode for code
saving. Follow steps 1 to 4 and then code saving is
completed.

TRANSMITTER CODE SAVE

*

 NO. OF CODED KEY : 0 EA

1ST. TRANSMITTER SAVE

PRESS THE TRANSMITTER [LOCK] BUTTON

OR [UNLOCK] BUTTON FOR 1 SECOND.

ETRF065N

TRANSMITTER CODE SAVE

*

 NO. OF CODED KEY : 1 EA

1ST. TRANSMITTER SAVE

PRESS THE TRANSMITTER [LOCK] BUTTON

OR [UNLOCK] BUTTON FOR 1 SECOND.

1ST. TRANSMITTER SAVE SUCCESS!

IF YOU WANT TO SAVE THE 2ND KEY

PRESS [YES], OR NOT PRESS [NO]

ETRF065O

TRANSMITTER CODE SAVE

*

 NO. OF CODED KEY : 1 EA

2ND. TRANSMITTER SAVE

PRESS THE TRANSMITTER [LOCK] BUTTON

OR [UNLOCK] BUTTON FOR 1 SECOND.

ETRF065P

TRANSMITTER CODE SAVE

*

 NO. OF CODED KEY : 2 EA

2ND. TRANSMITTER SAVE

PRESS THE TRANSMITTER [LOCK] BUTTON

OR [UNLOCK] BUTTON FOR 1 SECOND.

2ND. TRANSMITTER SAVE SUCCESS!

CODE SAVING IS COMPLETED!

IF YOU STOP, PRESS [ESC] KEY!!!

ETRF065Q
