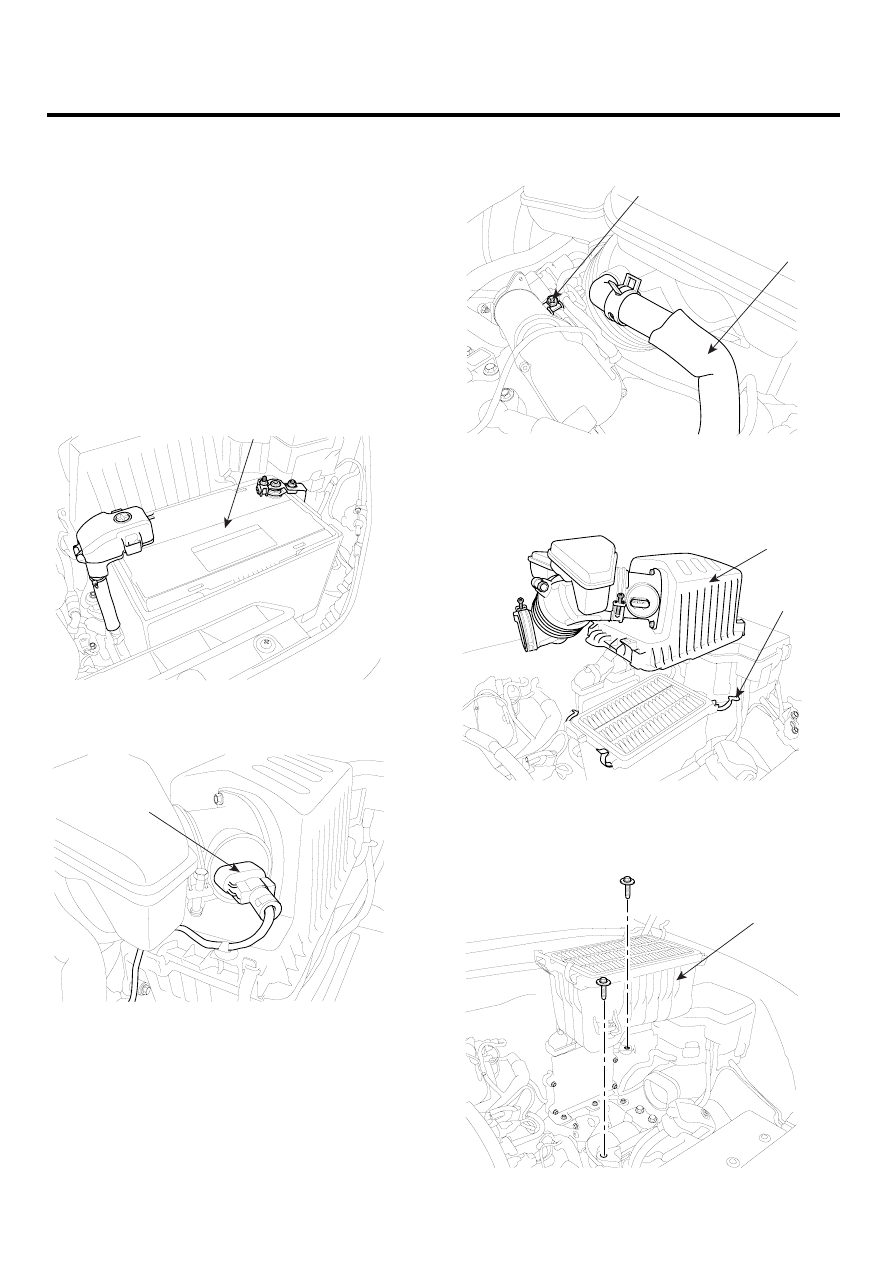

AT -164

AUTOMATIC TRANSAXLE (F4A51)

REMOVAL

E69F6B73

CAUTION

• Use a cover not to damage the vehicle sur-

face.

• Disconnect connectors carefully not to be

damaged.

NOTE

• Mark wires or hoses for identification.

1.

Remove the inter cooler and the engine cover. (see
EM group)

2.

Remove the battery (A).

A

SCMAT6001D

3.

Disconnect the AFS connector (A).

A

SCMAT6002D

4.

Lossen the clamp bolt (A) and disconnect the air
cleaner hose (B).

B

A

SCMAT6003D

5.

Remove the air cleaner upper cover (B) by removing
the clips (A).

B

A

SCMAT6004D

6.

Remove the air cleaner lower part (A) by removing the
two mounting bolts.

A

SCMAT6005D

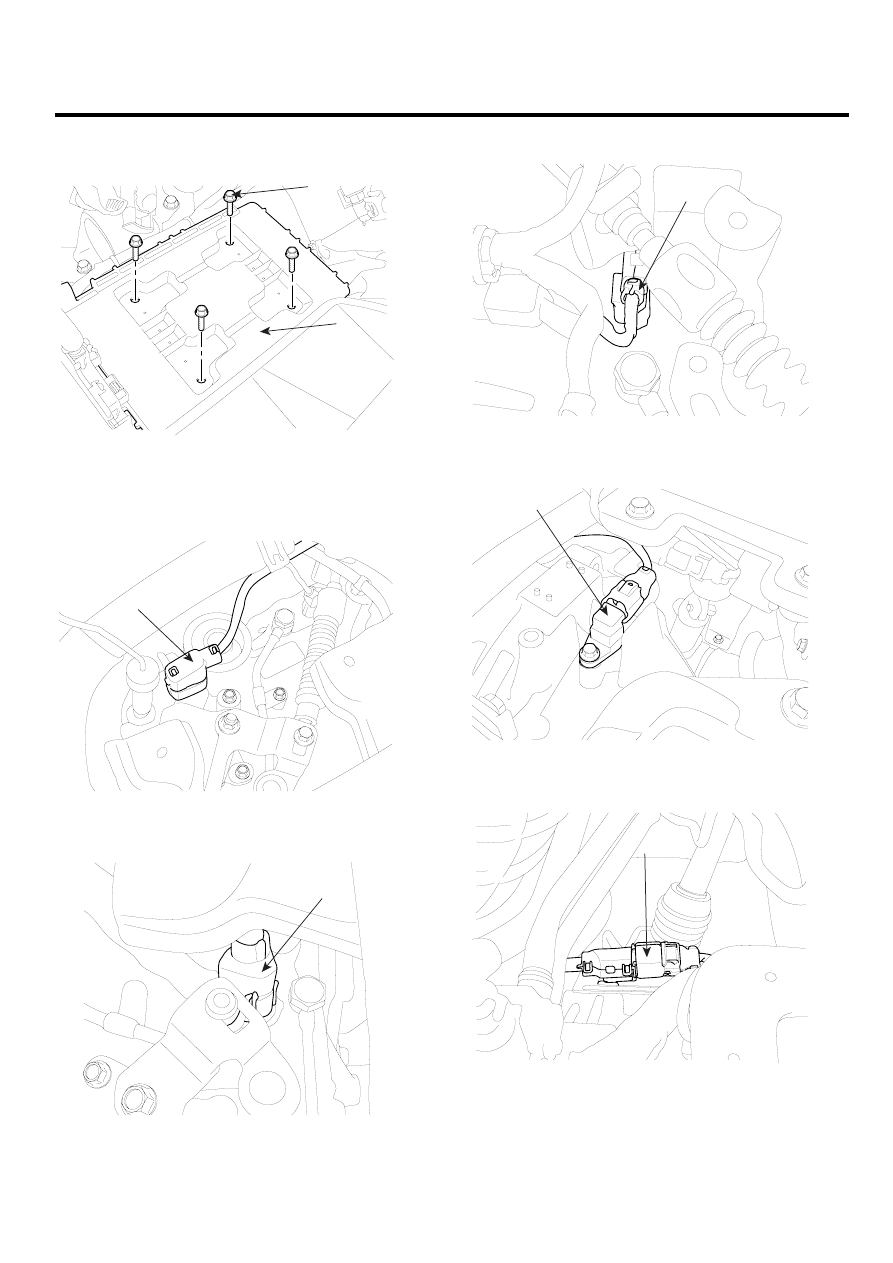

AUTOMATIC TRANSAXLE SYSTEM

AT -165

7.

Remove the battery tray (B) by removing the four
mounting bolts (A).

A

B

SCMAT6006D

8.

Disconnect the transaxle wire harness connectors.

1)

Remove the inhibiter switch connector (A).

A

SCMAT6007D

2)

Remove the solenoid valve connector (A).

A

SCMAT6008D

3)

Remove the input speed sensor connector (A).

A

SCMAT6009D

4)

Remove the output speed sensor connector (A).

A

SCMAT6502L

5)

Remove the vehicle speed sensor connector (A).

A

SCMAT6011D

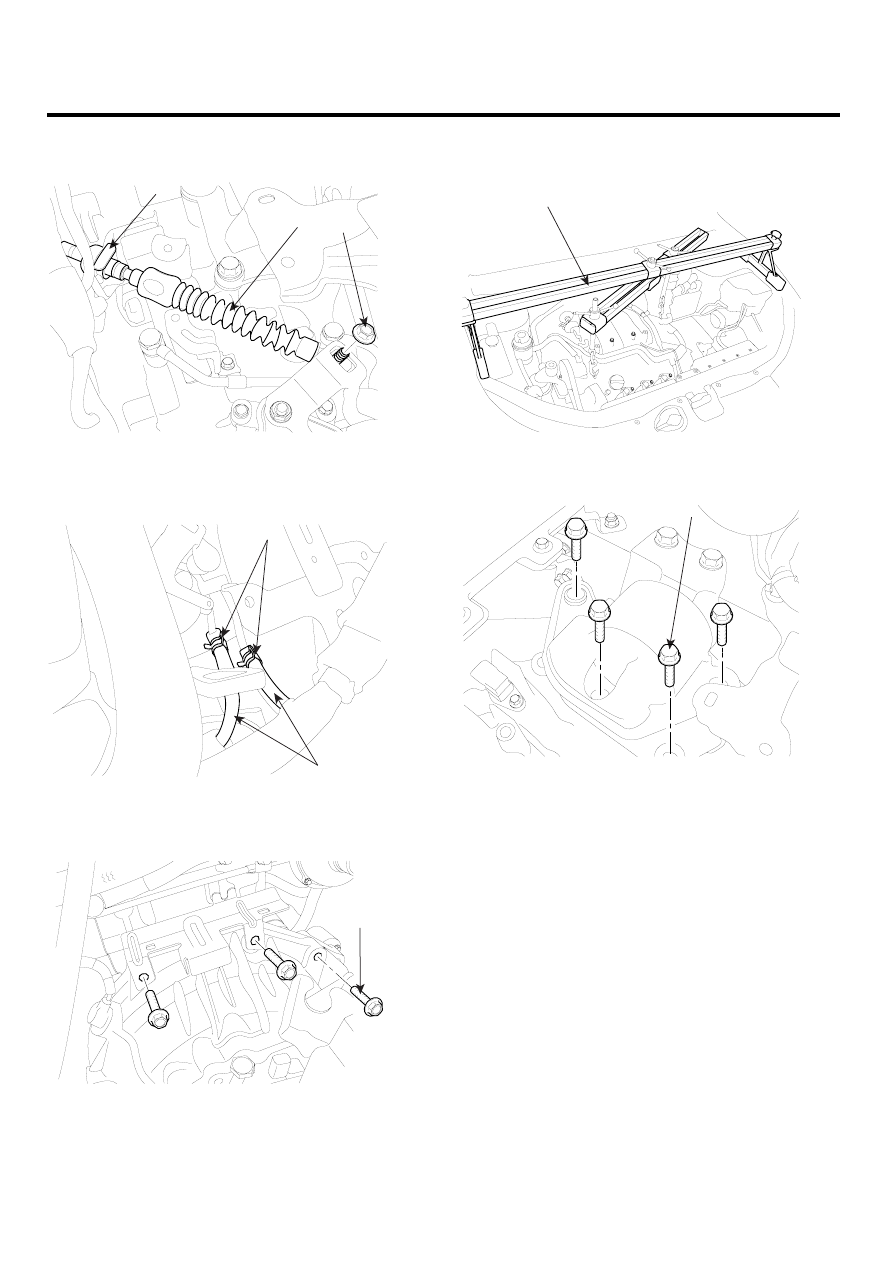

AT -166

AUTOMATIC TRANSAXLE (F4A51)

9.

Remove the control cable assembly(C) by removing
the nut (A) and clip (B).

A

C

B

SCMAT6012D

10. Disconnect the transaxle oil cooler hoses (B) from the

tubes by loosening the clamps (A).

A

B

SCMAT6013D

11. Remove the transaxle mounting bolts (A).

A

AKKF002O

12. Remove the starter motor by disconnecting the con-

nector. (see EE group)

13. Using the SST(09200-38001), hold the engine and

transaxle assembly safely.

09200-38001

SCMAT6503L

14. Remove the transaxle insulator mounting bolts (A).

A

SCMAT6504L

15. Remove the front wheels. (see SS group)

16. Lift up the vehicle.

17. Remove the power steering column joint bolt and the

EPS connector. (see ST group)

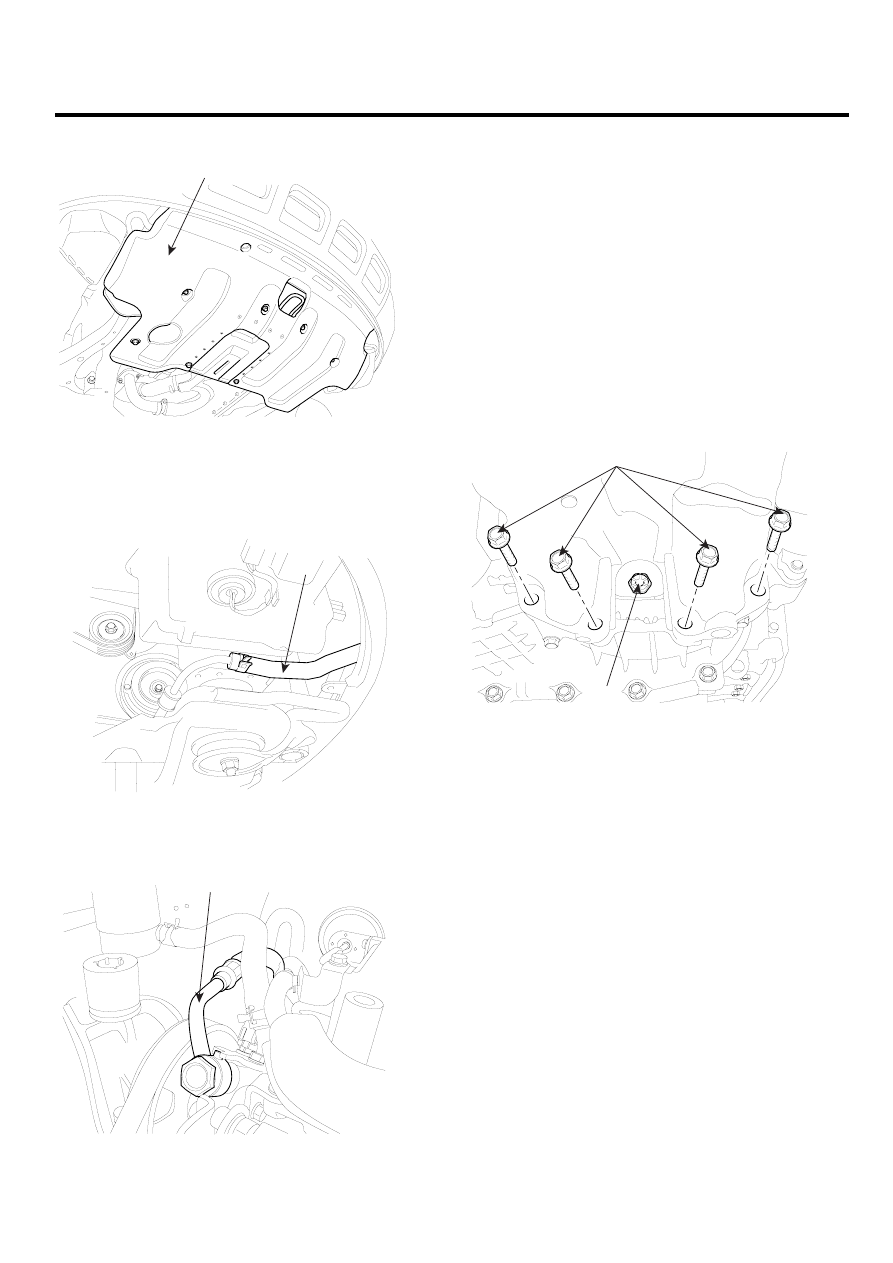

AUTOMATIC TRANSAXLE SYSTEM

AT -167

18. Remove the under cover (A).

A

SCMAT6505L

19. Drain the transaxle fluid.

20. Drain power steering fluid through the return tube(A).

(see ST group)

A

SCMAT6010L

21. Disconnect the power steering pressure tube (A) from

the power steering oil pump.

A

SCMAT6506L

22. Disconnect the lower arm, the tie rod end ball joint,

the stabilizer bar link from the front knuckle. (see SS
group)

23. Remove the roll stopper mounting bolts.

24. Remove the mounting bolts from the sub frame by

supporting the sub frame with a jack. (see SS group)

25. Remove drive shaft from transaxle. (see DS group).

26. Install a jack for supporting the transaxle assembly.

27. In case of 4WD, remove the transfer case assembly.

(see MT group’s ’Transfer case’)

28. Remove the drive plate bolts (A) and the transaxle

lower mounting bolts (B-4EA).

A

B

SCMAT6019D

29. Lifting the vehicle up and lowering the jack slowly, re-

move the transaxle assembly.
