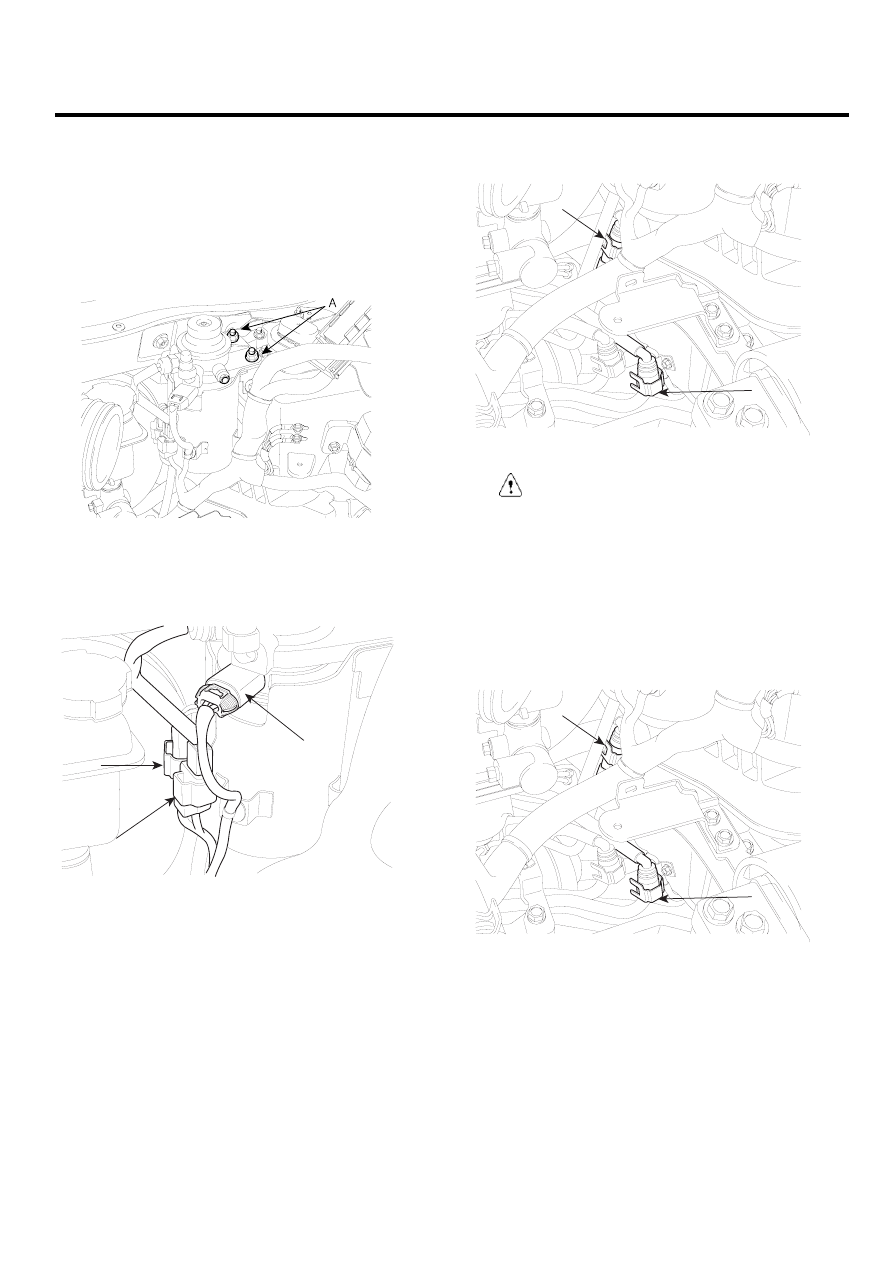

FUEL DELIVERY SYSTEM-DIESEL

FLA -551

REMOVAL

EA5F487B

1.

Turn ignition switch to OFF position.

2.

Disconnect the negative battery (-) terminal and wait
for about 30 seconds.

3.

Unscrew the two mounting bolts(A).

LGJF503H

4.

Disconnect the heater connector (B), water sensor
connector (C) and thermo switch connector (D).

B

C

D

AWJF302U

5.

Remove air cleaner assembly (Refer to "EM" group).

6.

Disconnect the fuel inlet hose (E) and fuel outlet hose
(F).

E

F

AWJF302V

CAUTION

Cover the hose connection with a shop towel to
prevent splashing of fuel caused by residual pres-
sure in the fuel line.

7.

Remove the fuel filter assembly.

INSTALLATION

EF48CC57

1.

Connect the fuel inlet hose(A) and fuel outlet hose(B).

A

B

AWJF302W

2.

Remove air cleaner assembly (Refer to "EM" group).
