DIESEL CONTROL SYSTEM

FLA -391

VERIFICATION OF VEHICLE REPAIR

E8A43040

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶ Go to the DTC guide of recorded NO. in Scantool.

NO

▶ System operates within specification.

FLA -392

FUEL SYSTEM

DTC P0830 CLUTCH PEDAL SWITCH "A" CIRCUIT

GENERAL DESCRIPTION

E4EF4AAC

Clutch switch is connected to clutch pedal and transmits clutch operating state to ECM.When clutch pedal is depressed
during driving, engine load changes from loaded to none loaded condition. However, ECM regards vehicle to be loaded
becuase VSS signal is still inputted to it. therefore, ECM controls none loaded engine with the condition suitable for loaded
engine.Accordingly, optimum fuel injection control is not performed then, RPM becomes unstable and smoke is produced.
Clutch operation is detected through clutch switch signal. This signal enables ECM to cope with instant change of load
condition. Besides, clutch switch signal is used to detect engaged gear with vehicle speed and engine speed.

DTC DESCRIPTION

E66D9532

P0830 is set when no clutch switch signal change is detected 1). within 2 sec. after shifting gear during driving. 2). while
gear shifts 4 times at above 10Km/h and 1000rpm. This code is due to 1) clutch switch component failure or 2) open or
short in circuit 3) improper height of clutch pedal.
※ECM recognize ingaged gear with rpm and vehicle speed sensor signal.

DTC DETECTING CONDITION

E144A414

Item

Detecting Condition

Possible Cause

DTC Strategy

• Signal monitoring

Enable Conditions

• Engine run

ThresholdValue

• No clutch switch signal change is detected within

2 sec. after shifting gear during driving

• No clutch switch signal change is detected until gear

shifted 4 times at above 10Km/h and 1000rpm

DiagnosticTime

• immediately

Fuel Cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

MIL

NO

• Clutch S/W circuit
• Clutch S/W component
• Clutch S/W pedal hight

SPECIFICATION

E48888BA

Condition

Clutch Pedal Depressed

Clutch Pedal Released

Switch Operation

Switch ON

Switch OFF

DIESEL CONTROL SYSTEM

FLA -393

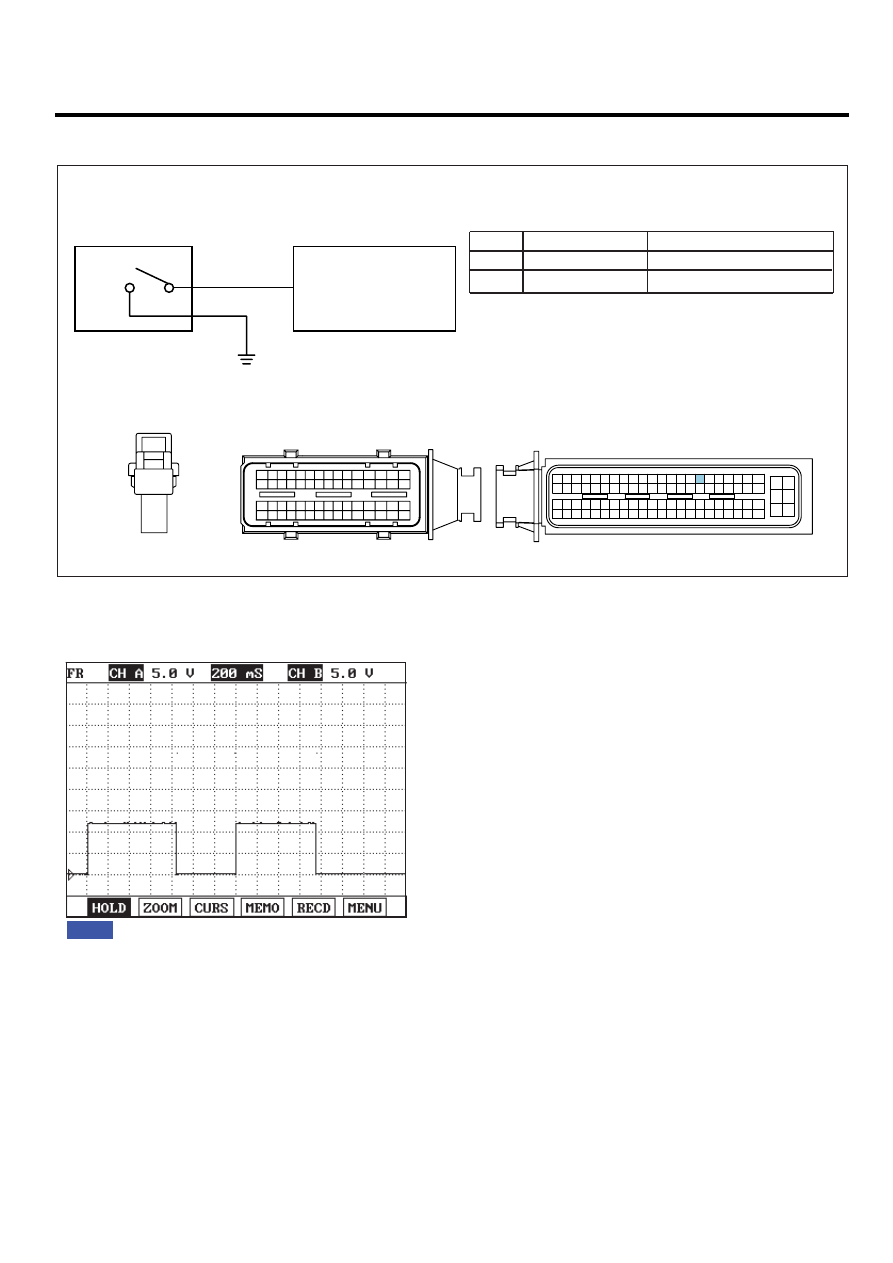

SCHEMATIC DIAGRAM

EEF9790E

1

2

G13 ground point

Chassis ground

Clutch S/W signal

C101-2 terminal 79

E12 Clutch S/W

C101-2 ECM

C101-1 ECM

1

30 29

31

32

38

39

36

37

35

33

34

40

42 41

46 45 44 43

48 47

50 49

2

3

4

6

5

8

7

12 11 10 9

13

14

15

18 17

19

16

22

25

27 26

23

20

21

24

28

51

75 74
53 52

73

79 78 77 76

80

81

83 82

84

86 85

87

89 88

90

92 91

93

94

57

69 68

70

71

64

54

55

56

61

58

59

60

63 62

65

66

67

72

E12 Clutch S/W

79. Clutch S/W signal

C101-2 ECM

1

2

1

2

[CIRCUIT DIAGRAM]

[HARNESS CONNECTOR]

[CONNECTOR INFORMATION]

Terminal

Terminal

Connected to

Connected to

Function

1

2

4

3

6

5

8 7

12

13

16

17

18

23 22

20

21

19

27 26 25 24

28

29

30

14

9

10

11

15

33 32 31

34

37

41

42

40 39 38

35

36

43

44

47 46

49 48

50

53

56

58 57

54

51

52

55

59

60
45

EGNG004C

SIGNAL WAVEFORM AND DATA

E6693B91

Clutch pedal ON

Clutch pedal OFF

Fig.1

Fig.1) The waveform of clutch switch when clutch pedal is depressed. The output voltage of clutch pedal is 0V when clutch pedal
          is depressed and 12V when released.

EGNG004D

MONITOR SCANTOOL DATA

EDD53229

1.

Connect scantool to Data Link Cable. (DLC)

2.

Warm engine up to normal operating temperature.

3.

Turn "OFF" electrical devices and A/C.

4.

Select "CLUTCH SWITCH" parameter on the Scantool.

FLA -394

FUEL SYSTEM

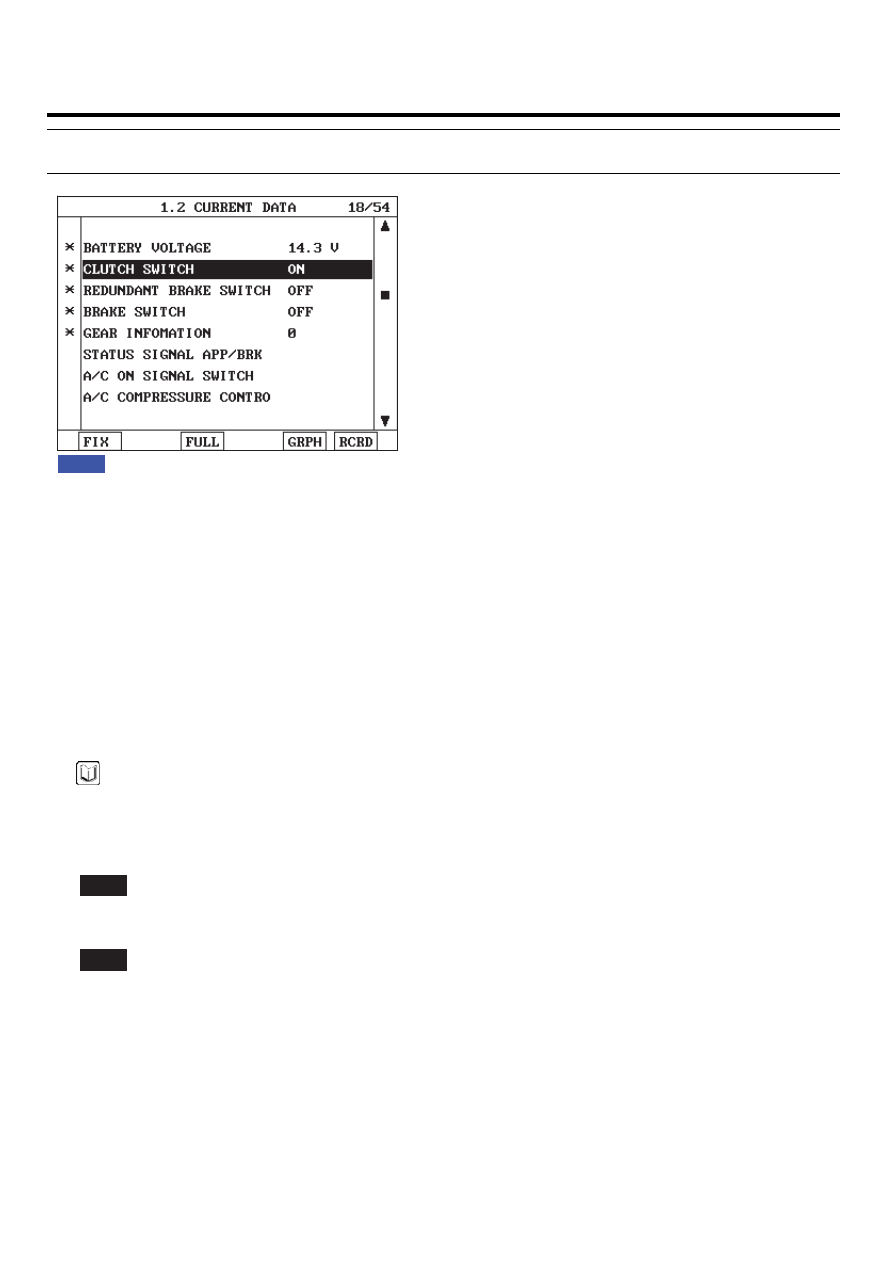

Specification : When clutch switch released : CLUTCH SWITCH : OFF
When clutch switch depressed : CLUTCH SWITCH : ON

Fig.1

Fig. 1) Check if "CLUTCH SWITCH" parameter changes correctly from "ON" to "OFF" and vice versa as activating clutch pedal.

EGNG004E

TERMINAL AND CONNECTOR INSPECTION

E84FF789

1.

Electrical systems consist of a lot of harness and connectors, poor connection of terminals can cause various prob-
lems and damge of component.

2.

Perform checking procedure as follows.

1)

Check damage of harness and terminals : Check terminals for contact resistance, corrosion and deformation.

2)

Check connecting condition of ECM and component connector : Check terminal seperation, damage of locking
device and connecting condition between terminal and wiring.

NOTE

Disconnect the pin which requires checking at male connector and insert it to the terminal at female connector or
checking connecting condition. ( after checking, reconnect the pin at correct position. )

3.

Is the problem found?

YES

▶ Repair the trouble causing part and go to "Verification of Vehicle Repair".

NO

▶ Go to "Signal Circuit Inspection".

SIGNAL CIRCUIT INSPECTION

EAD89C37

1.

Check clutch switch pull-up voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect clutch switch connector.

3)

IG KEY "ON".
