DIESEL CONTROL SYSTEM

FLA -107

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶ Go to the DTC guide of recorded NO. in Scantool.

NO

▶ System operates within specification.

FLA -108

FUEL SYSTEM

DTC P0048 VGT VACCUM MODULATOR CIRCUIT HIGH

COMPONENT LOCATION

EA3078ED

Refer to DTC P0047.

GENERAL DESCRIPTION

EA5EFDE6

Refer to DTC P0047.

DTC DESCRIPTION

E3EF75FB

P0048 is set when excessive current is detected in VGT Control solenoid valve control circuit for more than 1 sec.. This
code is due to short to battery in control circuit or internal short of VGT Control solenoid valve component.

DTC DETECTING CONDITION

E40C3E52

Item

Detecting Condition

Possible Cause

DTC Strategy

• Signal monitoring

Enable Conditions

• Engine run(monitoring only performed at

actuator operating condition)

ThresholdValue

• Short to battery

DiagnosticTime

• 1000ms

Fuel Cut

NO

EGR Off

NO

Fuel Limit

YES

Fail Safe

MIL

NO

• VGT Control solenoid valve

duty is fixed at 31.4%.

• VGT Control solenoid

valve circuit

• VGT Control solenoid valve

component

SPECIFICATION

EF93B537

Refer to DTC P0047.

SCHEMATIC DIAGRAM

EEBBC1C9

Refer to DTC P0047.

SIGNAL WAVEFORM AND DATA

E00B2D36

Refer to DTC P0047.

MONITOR SCANTOOL DATA

E3137F08

1.

Connect scantool to Data Link Cable. (DLC)

2.

Warm engine up to normal operating temperature.

3.

Turn "OFF" electrical devices and A/C.

4.

Monitor "BOOST PRESS. SENSOR" parameter on the Scantool.

DIESEL CONTROL SYSTEM

FLA -109

Specification : 1028hpa ± 100hpa(VGT actuator : 75%) at idle

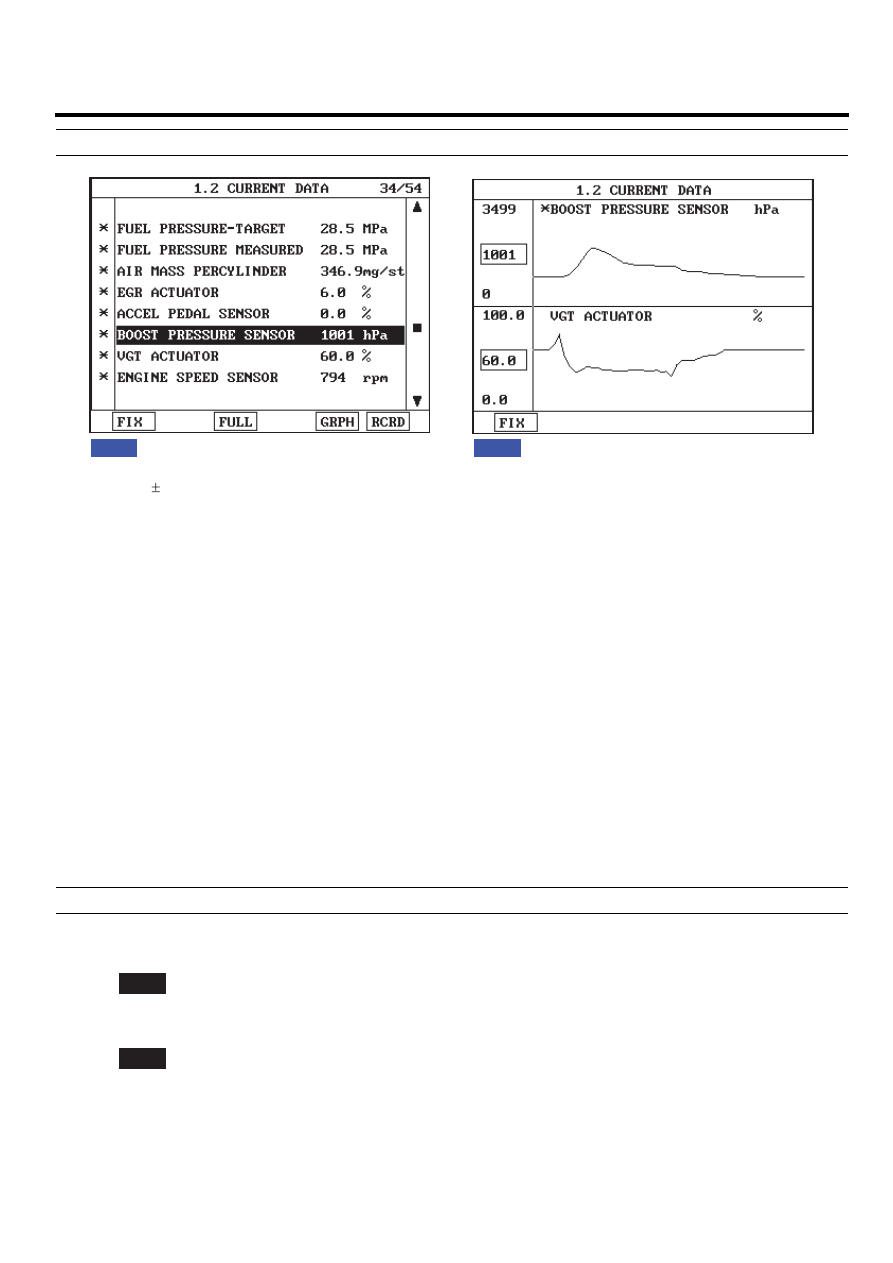

Fig.1

Fig.2

Fig1) Monitor "BOOST PRESSURE SENSOR" parameter on the Scantool at idle after warming engine up.
         1000hpa  100hpa(approx. 1 atm) is correct value.
Fig.2) VGT Control solenoid valve duty decreases and boost pressure increases as accelerating. If boost pressure rises and
          reaches certain value, VGT Control solenoid valve duty stops to drop and keeps steady. Releasing accelerator pedal at this
          moment, VGT Control solenoid valve duty drops to 9.8%, then if RPM drops to idle range, duty returns to 75%.

EGNG012Y

TERMINAL AND CONNECTOR INSPECTION

E87587D5

Refer to DTC P0047.

POWER CIRCUIT INSPECTION

E39426B8

1.

Check power circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect VGT Control solenoid valve connector.

3)

IG KEY "ON"

4)

Measure the voltage of terminal 2 of VGT Control solenoid valve.

Specification : 11.5V~13.0V

5)

Is the measured voltage within the specification?

YES

▶ Go to "Control Circuit Inspection".

NO

▶ Repair E/R FUSE ＆ RELAY BOX 15A INJ fuse and related circuit and go to "Verification of Vehicle Repair".

CONTROL CIRCUIT INSPECTION

E306EF95

1.

Check monitoring voltage in control circuit

FLA -110

FUEL SYSTEM

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect VGT Control solenoid valve connector.

3)

IG KEY "ON"

4)

Measure the voltage of terminal 1 of VGT Control solenoid valve.

Specification : 3.2V~3.7V

5)

Is the measured voltage within the specification?

YES

▶ Go to "Component Inspection".

NO

▶ When voltage is not detected : Go to "2. Check open in control circuit" as follows.
▶ When high voltage is detected : Repair short to battery and go to "Verification of Vehicle Repair".

2.

Check open in control circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect VGT Control solenoid valve connector and ECM connector.

3)

Check continuity between VGT Control solenoid valve connector terminal 1 and ECM connector terminal 24.

specification : Continuity ( below 1.0Ω )

4)

Is the measured resistance within the specification?

YES

▶ Repair short to ground and go to "Verification of Vehicle Repair".

NO

▶ Repair open in control circuit and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

E1AC5954

1.

Check VGT Control solenoid valve component resistance

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect VGT Control solenoid valve connector.

3)

Measure the resistance between VGT Control solenoid valve component terminal 1 and 2.

Specification : 14.7 ~ 16.1Ω (20℃)
