Hyundai: Engine D4FA. Manual - part 17

ENGINE AND TRANSAXLE ASSEMBLY

EMA -37

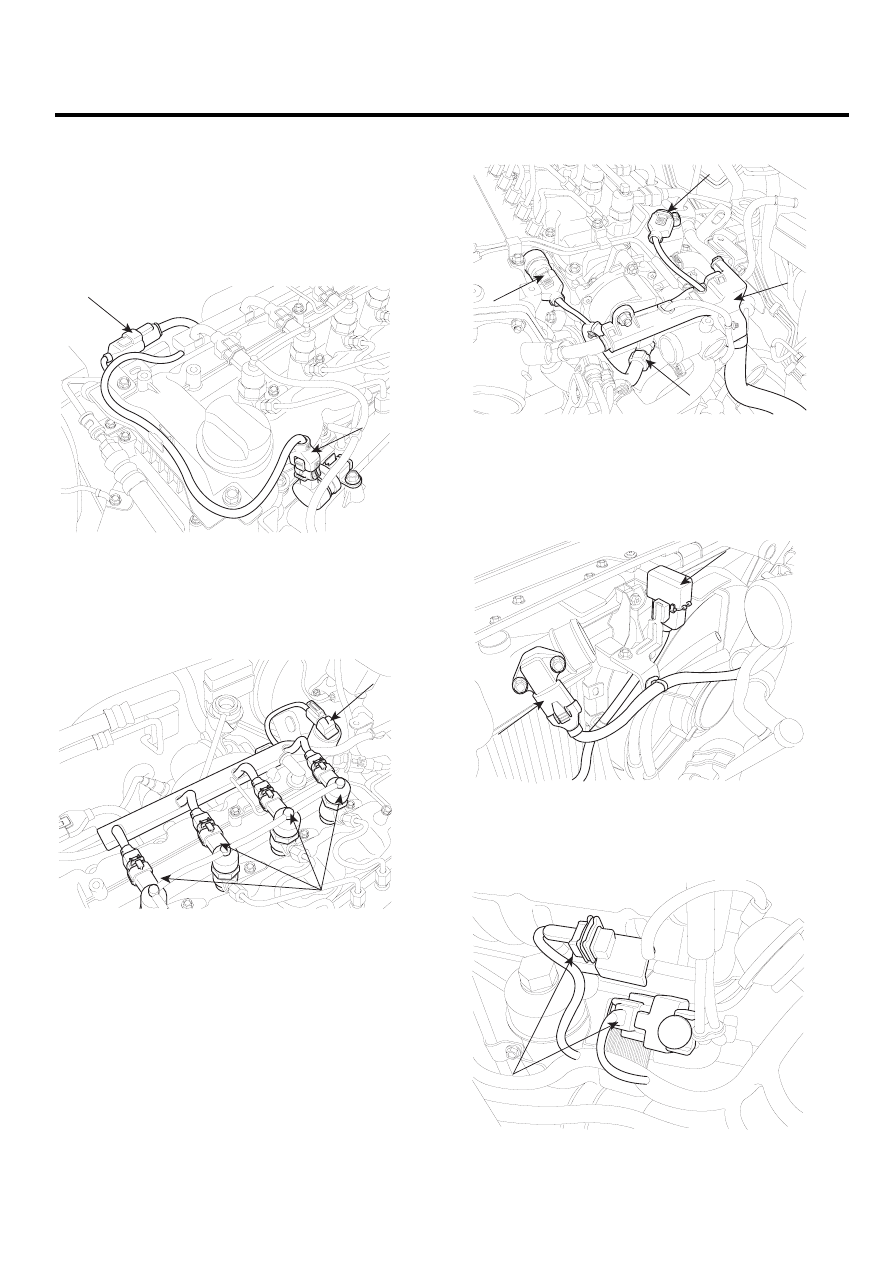

17. Remove the engine wire harness connectors and wire

harness clamps from cylinder head and the intake
manifold.

1)

Disconnect the common rail pressure regulator
connector (A).

2)

Disconnect the oxygen sensor connector (B).

A

B

ADJF014A

3)

Disconnect the injector connector(A).

4)

Disconnect the EGR(Emission Gas Recircula-
tion) solenoid valve connector(B).

B

A

ADJF015A

5)

Disconnect the CMP(Camshaft position sensor)
connector(A).

6)

Disconnect the common rail pressure sensor
connector(B).

7)

Disconnect the water temperature sensor con-
nector(C).

8)

Remove the engine wire harness bracket(D).

A

B

D

C

ADJF016A

9)

Disconnect the MAP sensor connector(A).

10) Disconnect the multi purpose check connec-

tor(B).

A

B

ADJF017A

11) Disconnect the vacuum solenoid valve connec-

tor(A).

A

ADJF018A

EMA -38

ENGINE (D4FA - DSL1.5)

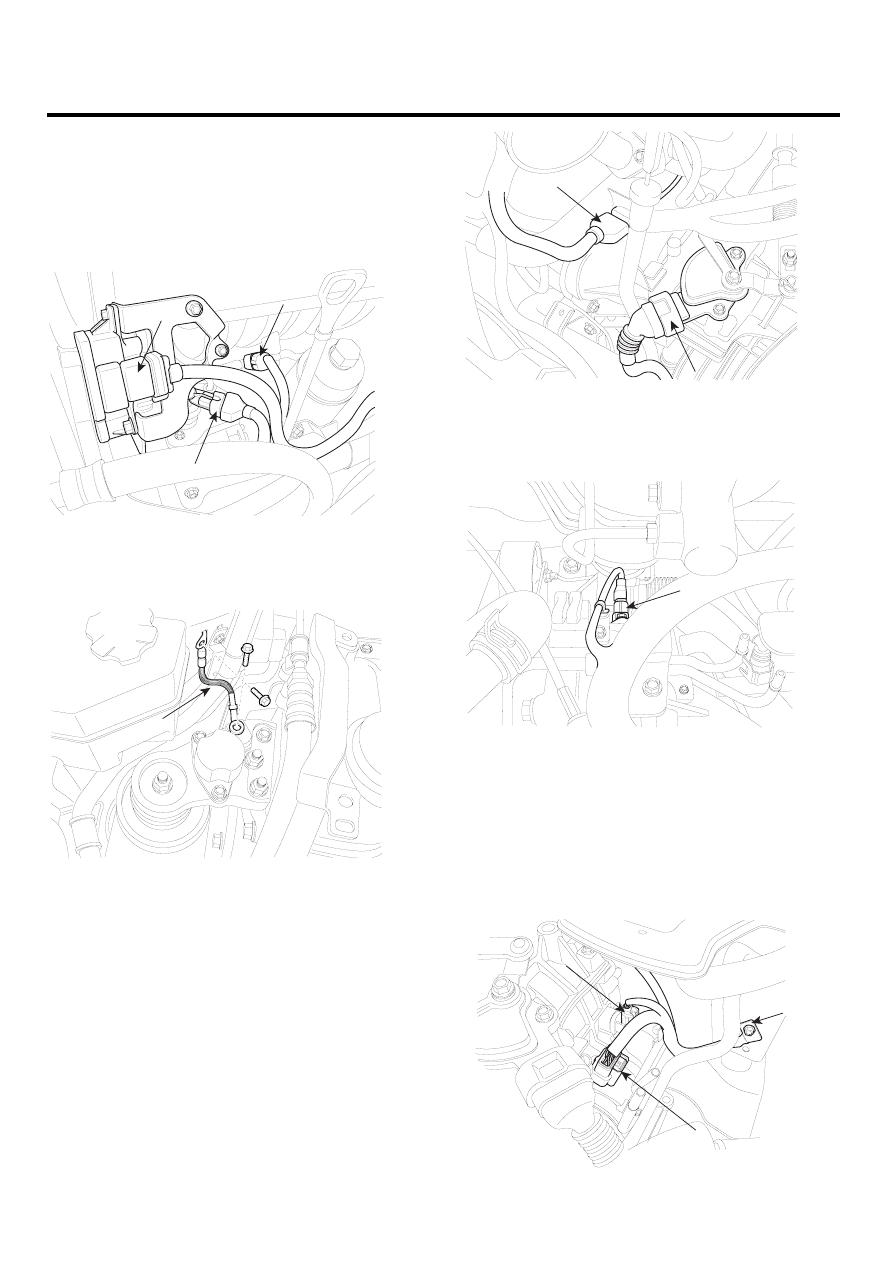

12) Disconnect the swirl valve actuator connector(A).

13) Disconnect the fuel pressure regulator connector

(B).

14) Disconnect the fuel temperature sensor connec-

tor (C).

A

B

C

ADJF019A

15) Remove the ground cable(A) from the engine

mounting and body.

A

ADJF020A

18. Remove the transaxle wire harness connectors and

control cable from transaxle (A/T).

1)

Disconnect the transaxle range switch connector
(A).

2)

Disconnect the vehicle speed sensor connec-
tor(B).

A

B

ADJF021A

3)

Disconnect the output shaft speed sensor con-
nector (A).

A

ADJF022A

4)

Disconnect the solenoid valve connector(A).

5)

Disconnect the input shaft speed sensor connec-
tor (B).

6)

Remove the ground cable(C) from the transaxle
and body.

A

B

C

ADJF023A

ENGINE AND TRANSAXLE ASSEMBLY

EMA -39

7)

Remove the transaxle control cable(A).

A

ADJF024A

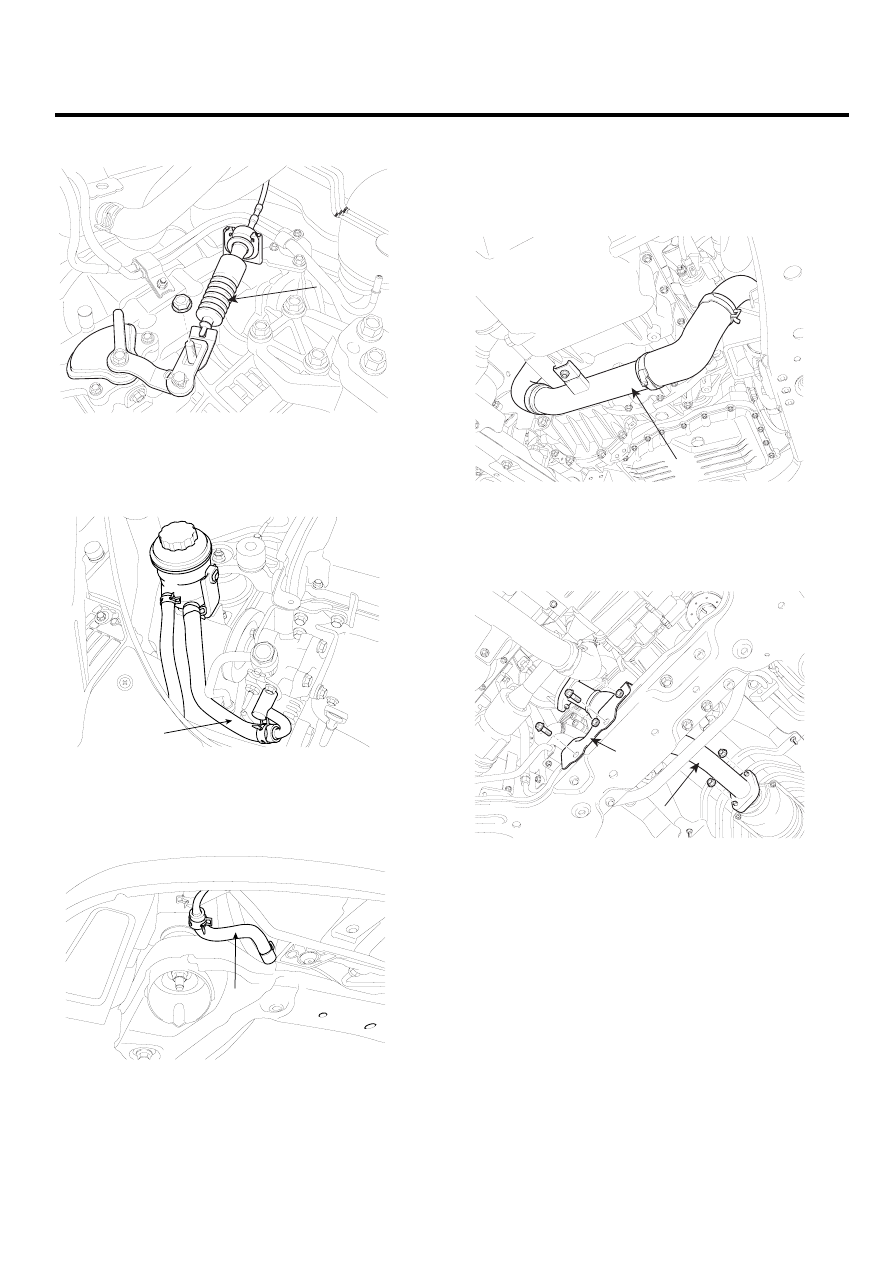

19. Remove the power steering oil hose(A) and drain the

power steering oil.

A

ACJF026A

20. Remove the power steering return hose(A).

A

ACJF027A

21. Recovering refrigerant and remove the high & low

pressure pipe. (Refer to HA group - air conditioner
compressor)

22. Remove the inter cooler lower hose(A).

A

ADJF025A

23. Remove the front muffler heat protector(A).

24. Remove the front muffler(B).

B

A

ADJF026A

EMA -40

ENGINE (D4FA - DSL1.5)

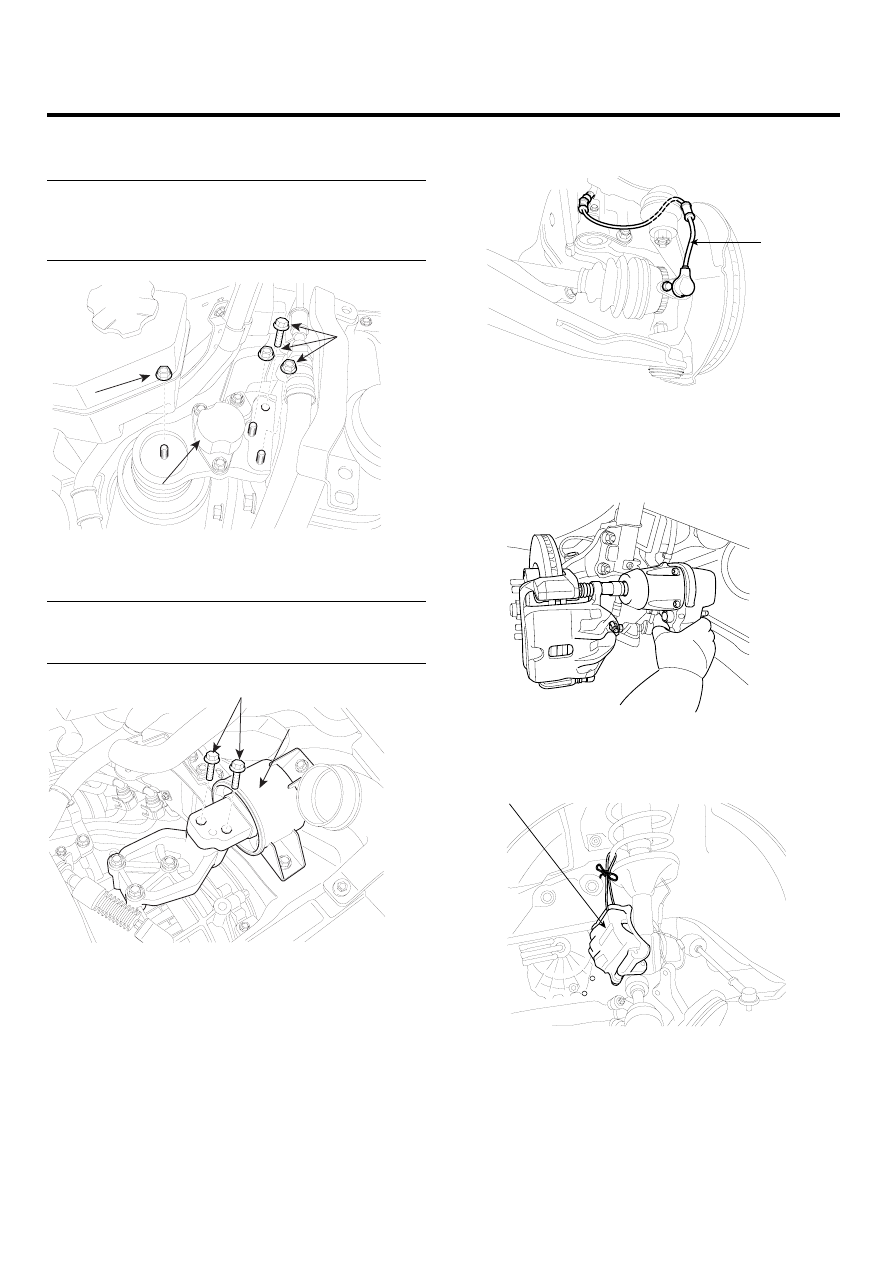

25. Remove the nuts(B,D), bolt(C) and engine mounting

support bracket(A).

Tightening torque :
Nut (B) : 68.6 ~ 93.2N.m (7.0~ 9.5kgf.m,
50.6 ~ 68.7lb-ft)
Bolt(C),Nut(D):49.0~63.7N.m(5.0~6.5kgf.m,36.2~47.0lb-ft)

C

A

B

ADJF027A

26. Remove the transaxle mounting bracket(A).

Tightening torque :
Bolt (B) : 68.6 ~ 93.2N.m (7.0~ 9.5kgf.m,
50.6 ~ 68.7lb-ft)

A

B

LDJF010A

27. Remove the front tires.(Refer to DS group)

28. Remove the ABS wheel speed sensor(A).

A

LCGF138A

29. Remove the caliper and hang assembly(A).

LCGF139A

A

LCGF140A
