Hyundai: Engine D4FA. Manual - part 15

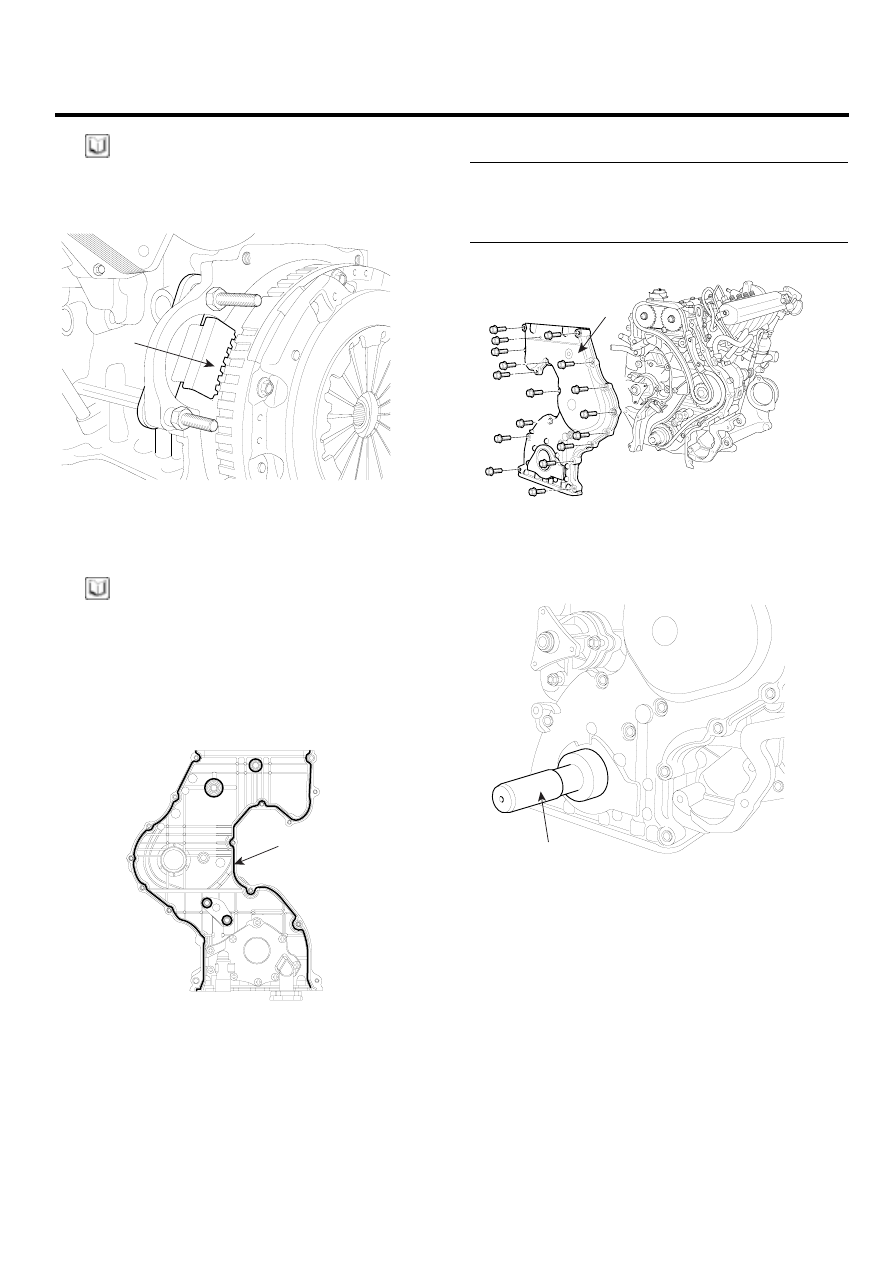

TIMING SYSTEM

EMA -29

NOTE

Use the SST(flywheel stopper, 09231-2A100)(A) to
tighten the high pressure pump sprocket nut, after re-
move the starter.

A

LCGF090A

18. Apply liquid gasket evenly to the mating surface of

timing chain cover.

NOTE

• Standard liquid gasket : LOCTITE 5900
• Check that the mating surfaces are clean and dry

before applying liquid gasket.

• Assemble the timing chain cover in 5 minutes af-

ter applying the liquid gasket.

• Apply liquid gasket in a 3mm wide bead without

stopping.

Liquid
gasket

LCGF096A

19. Install the timing chain cover(A).

Tightening torque :
Bolt (B,C,F) :
19.6 ~ 26.5N.m (2.0 ~ 2.7kgf.m, 14.5 ~ 19.5lb-ft)
Bolt(D,E) : 9.8 ~ 11.8N.m (1.0 ~ 1.2kgf.m, 7.2 ~ 8.7lb-ft)

A

C

D

D

C

B

B

D

B

B

D

D

D

D

E

E

F

B

LCGF011A

20. Install the front oil seal by using SST(09231-2A000,

09231-H1100)(A).

A

LCGF097A

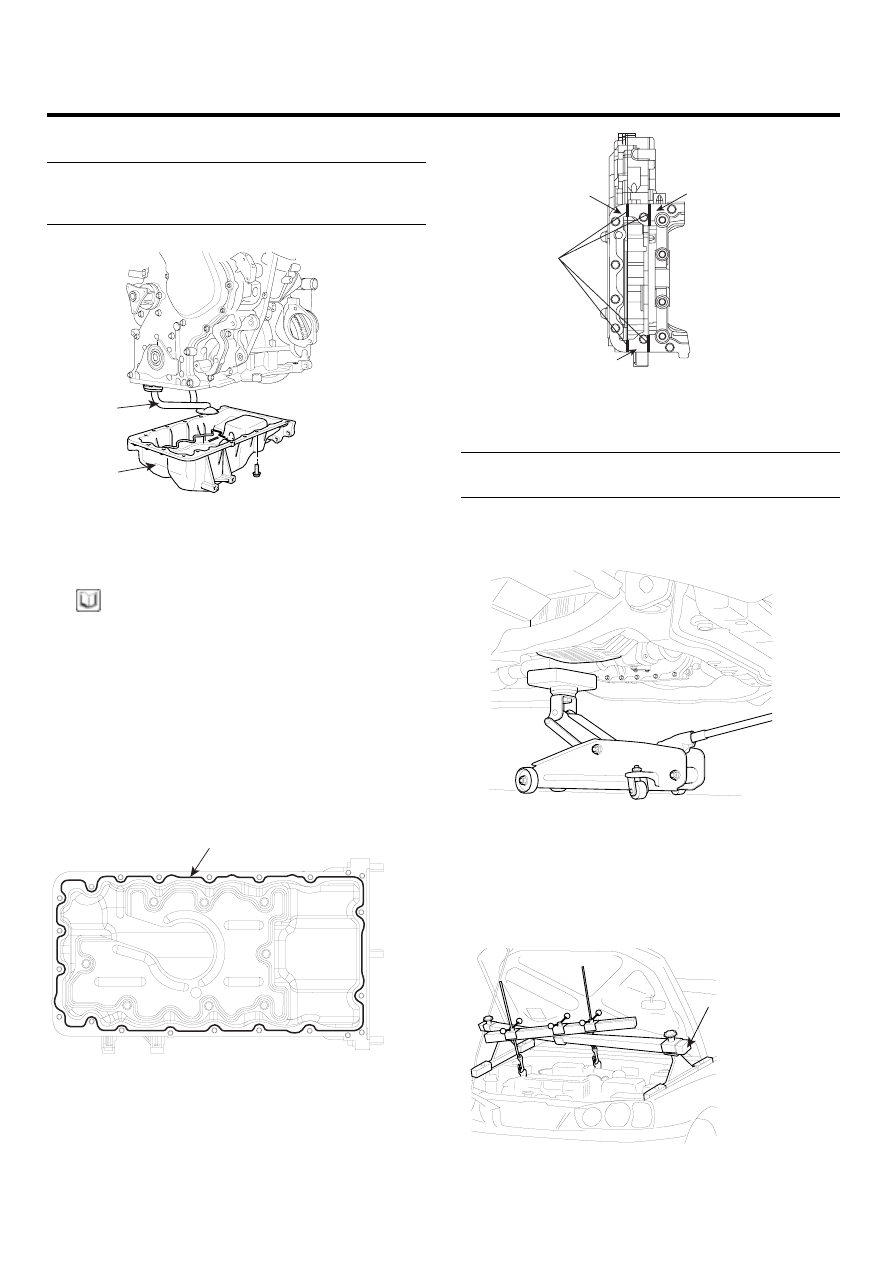

EMA -30

ENGINE (D4FA - DSL1.5)

21. Install the oil strainer(B).

Tightening torque :
Bolts : 19.6 ~ 26.5N.m (2.0 ~ 2.7kgf.m, 14.5 ~ 19.5lb-ft)
Nuts : 9.8 ~ 11.8N.m (1.0 ~ 1.2kgf.m, 7.2 ~ 8.7lb-ft)

A

B

LCGF010A

22. Apply liquid gasket evenly to the mating surface of oil

pan.

NOTE

• Standard liquid gasket : LOCTITE 5900
• Check that the mating surfaces are clean and dry

before applying liquid gasket.

• Apply liquid gasket in a 3mm wide bead without

stopping.Assemble the oil pan in 5 minutes after
applying the liquid gasket.

• After assembly, wait at least 30 minutes before

filling the engine with oil.

• Apply liquid gasket to T-joint before assembling

oil pan.

Liquid gasket

LCGF098A

Bed plate

Timing chain

cover

T - joint

Timing chain

case

LCGF099A

23. Install the oil pan(A).

Tightening torque :
9.8 ~ 11.8N.m (1.0 ~ 1.2kgf.m, 7.2 ~ 8.7lb-ft)

24. Set the jack to the engine oil pan

LDIF001A

25. Remove the SST(09200-38001, 09200-1C000), the

engine support fixture and the adapter, from the en-
gine hanger bracket.

09200-38001
09200-1C000

LCGF150A

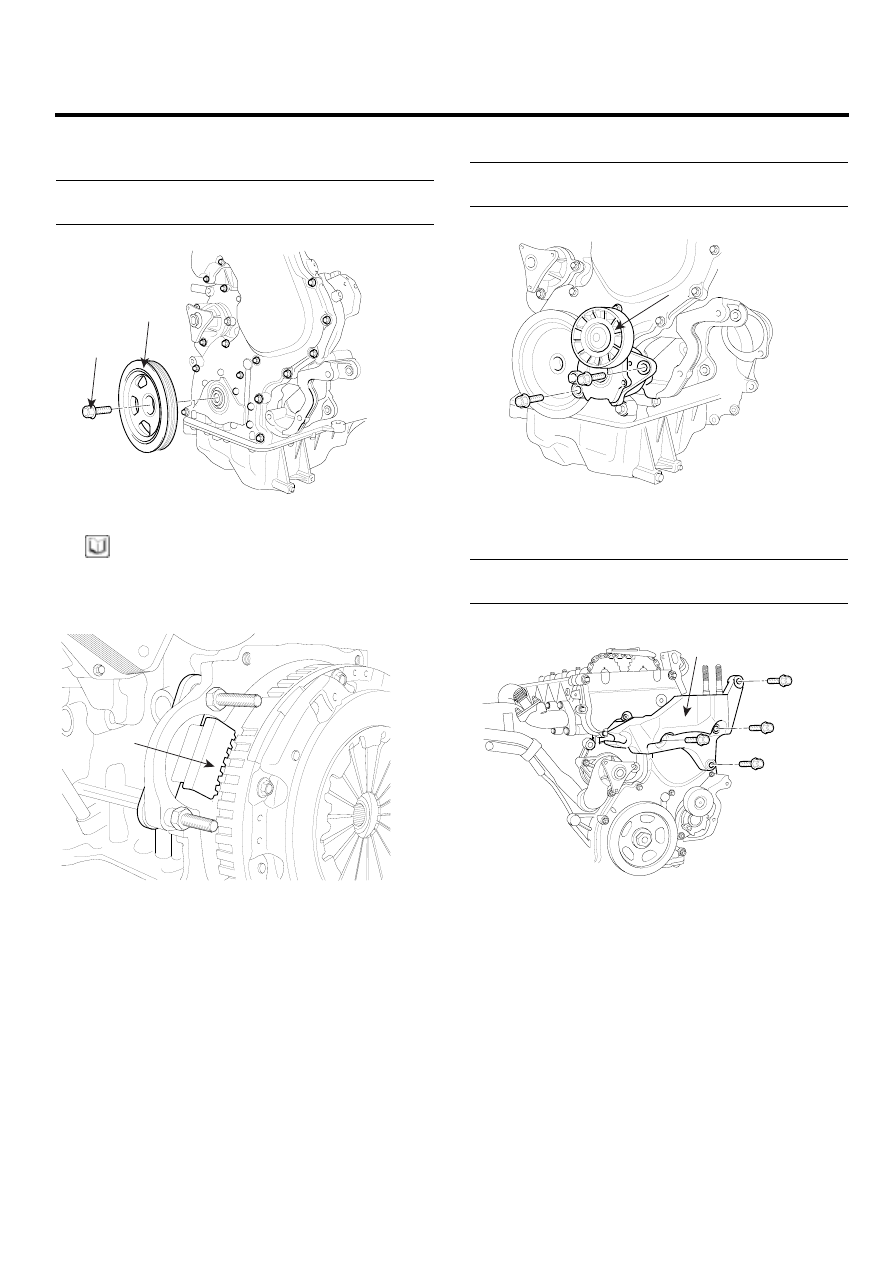

TIMING SYSTEM

EMA -31

26. Install the crankshaft pulley(A) and crankshaft pulley

bolt(B).

Tightening torque :
225.6 ~ 245.2N.m (23.0 ~ 25.0kgf.m, 166.4 ~ 180.8lb-ft)

A

B

LCGF009A

NOTE

Use the SST(flywheel stopper, 09231-2A100)(A) to
Install the crankshaft pulley bolt, after remove the
starter.

A

LCGF090A

27. Install the drive belt auto tensioner(A).

Tightening torque :
18.6 ~ 27.5N.m (1.9 ~ 2.8kgf.m, 13.7 ~ 20.3lb-ft)

A

LCGF008A

28. Install the engine support bracket(A).

Tightening torque :
42.2 ~ 53.9N.m (4.3 ~ 5.5kgf.m, 31.1 ~ 39.8lb-ft)

A

LCGF007A

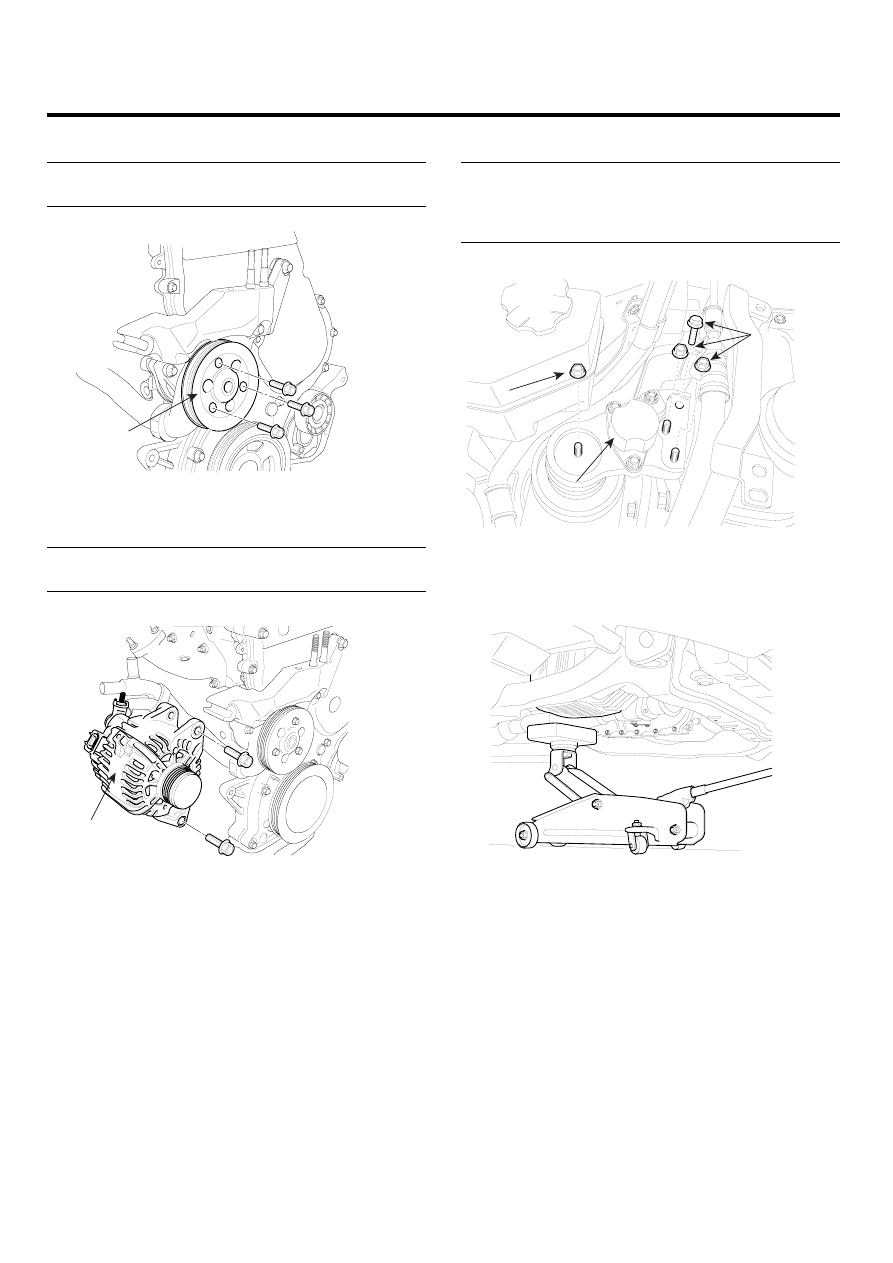

EMA -32

ENGINE (D4FA - DSL1.5)

29. Install the water pump pulley(A).

Tightening torque :
9.8 ~ 11.8N.m (1.0 ~ 1.2kgf.m, 7.2 ~ 8.7lb-ft)

A

LCGF006A

30. Install the alternator(A).

Tightening torque :
38.2 ~ 58.8N.m (3.9 ~ 6.0kgf.m, 28.2 ~ 43.4lb-ft)

A

LCGF005A

31. Install the engine mounting support bracket(A).

Tightening torque :
Nut(D) : 68.6 ~ 93.2N.m(7.0 ~ 9.5kgf.m, 50.6~ 68.7lb-ft)
Bolt(B), Nut(C) : 49.0 ~ 63.7N.m(5.0 ~
6.5kgf.m, 36.2 ~ 47.0lb-ft)

C

A

B

ADJF027A

32. Remove the jack from oil pan

LDIF001A
