Hyundai Tiburon (2003 year). Manual - part 214







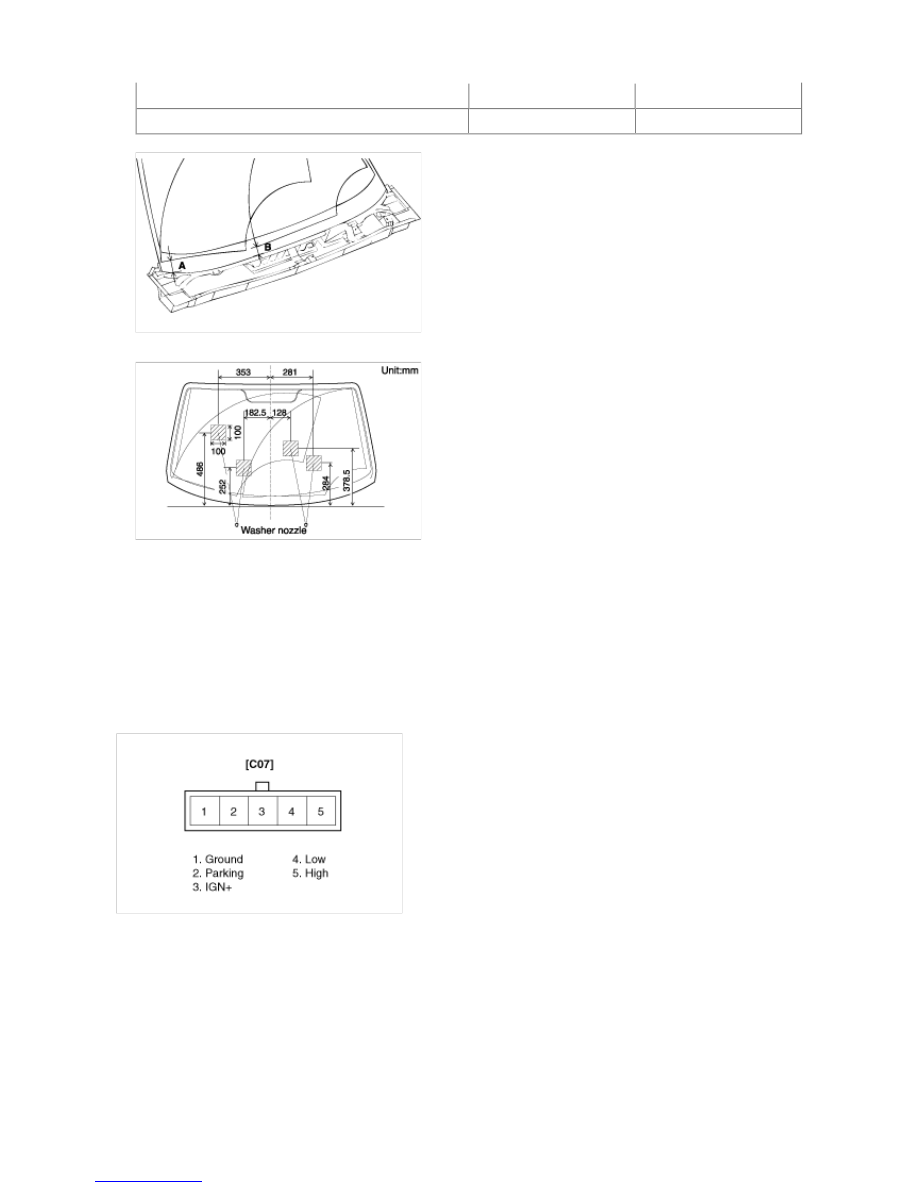

Specified position

A

B

Distance (mm)

30~40

30~40

2. Set the washer nozzle on the specified spray position.



INSPECTION

SPEED OPERATION CHECK

1. Remove the connector from the wiper motor.

2. Attach the positive (+) lead from the battery to terminal 3 and the negative (-) lead to terminal 4.

3. Check that the motor operates at low speed.

4. Connect the positive (+) lead from the battery to terminal 3 and the negative (-) lead to terminal 5.

5. Check that the motor operates at high speed.

AUTOMATIC STOP OPERATION CHECK

1. Operate the motor at low speed using the stalk control.

2. Stop the motor operation anywhere except at the off position by disconnecting terminal 4.

3. Connect terminals 2 and 4.

4. Connect the positive (+) lead from the battery to terminal 3 and the negative (-) lead to terminal 1.

5. Check that the motor stops running at the off position.







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Windshield Wiper/Washer > Front
Washer Motor > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System >
Windshield Wiper/Washer > Front Washer Motor > Repair procedures

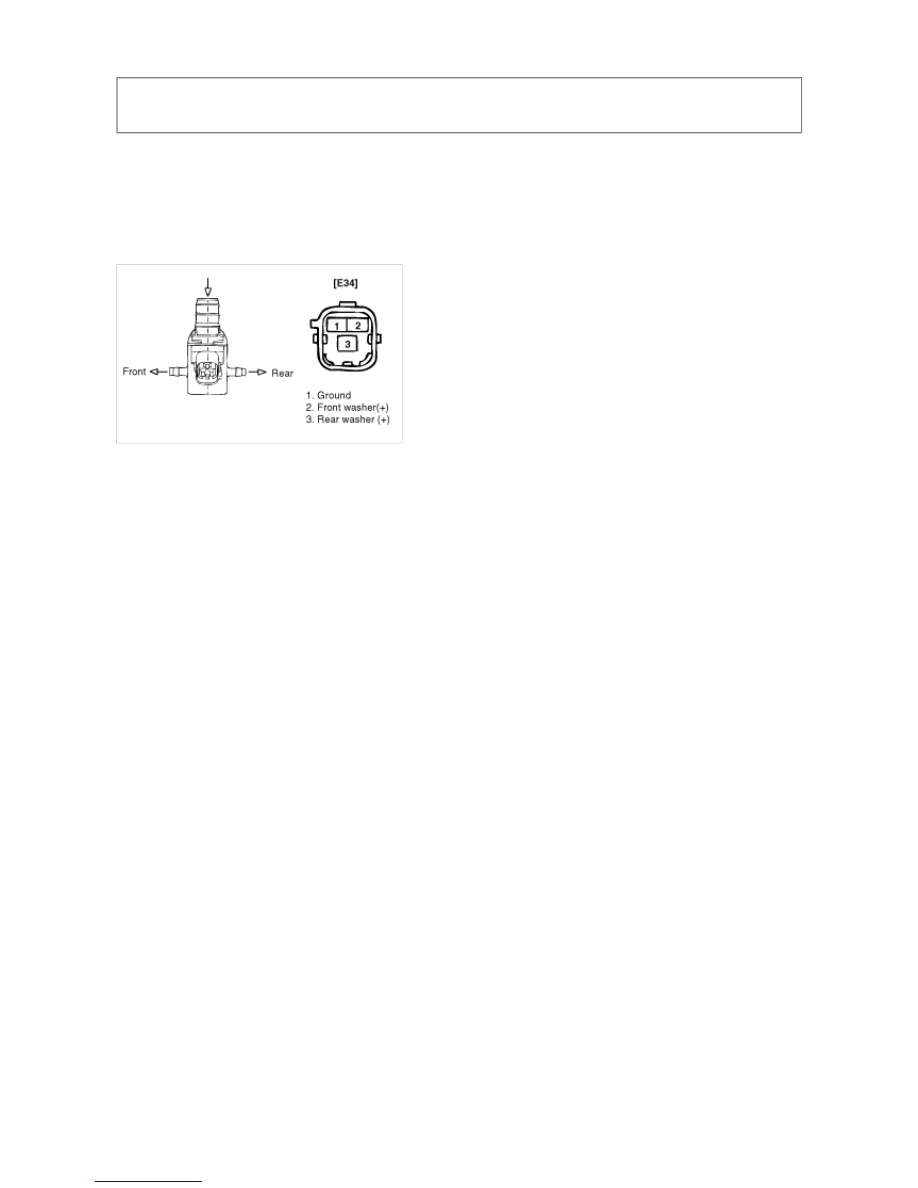

INSPECTION

1. With the washer motor connected to the reservoir tank, fill the reservoir tank with water.

2. Connect positive (+) and negative (-) battery cables to terminals 2 and 1 respectively to see that the washer

motor runs and water sprays fromthe front nozzles.

3. Check that the motor operates normally.





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Rear Wiper/Washer > Components and
Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Rear Wiper/Washer >
Components and Components Location

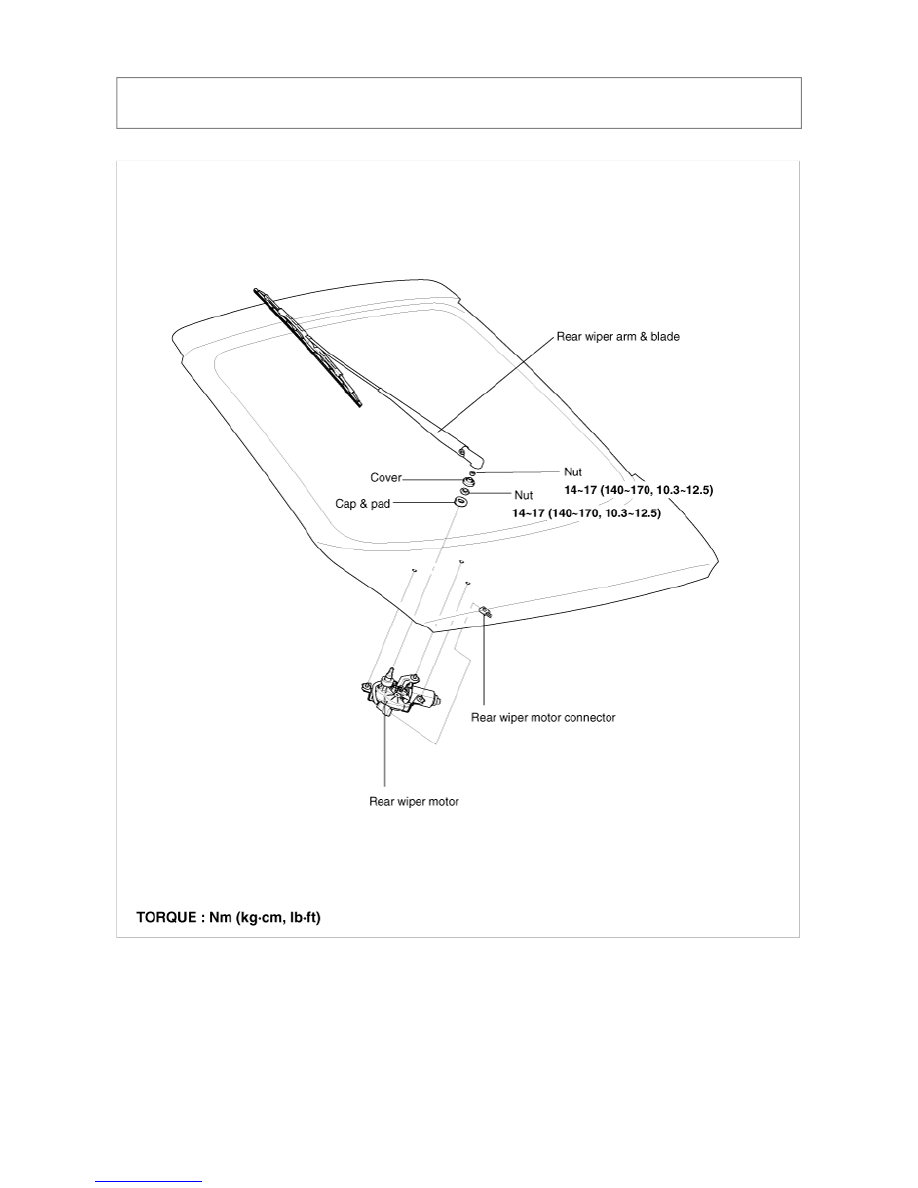

COMPONENTS
