Hyundai Tiburon (2003 year). Manual - part 213





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Windshield Wiper/Washer > Components and
Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Windshield
Wiper/Washer > Components and Components Location

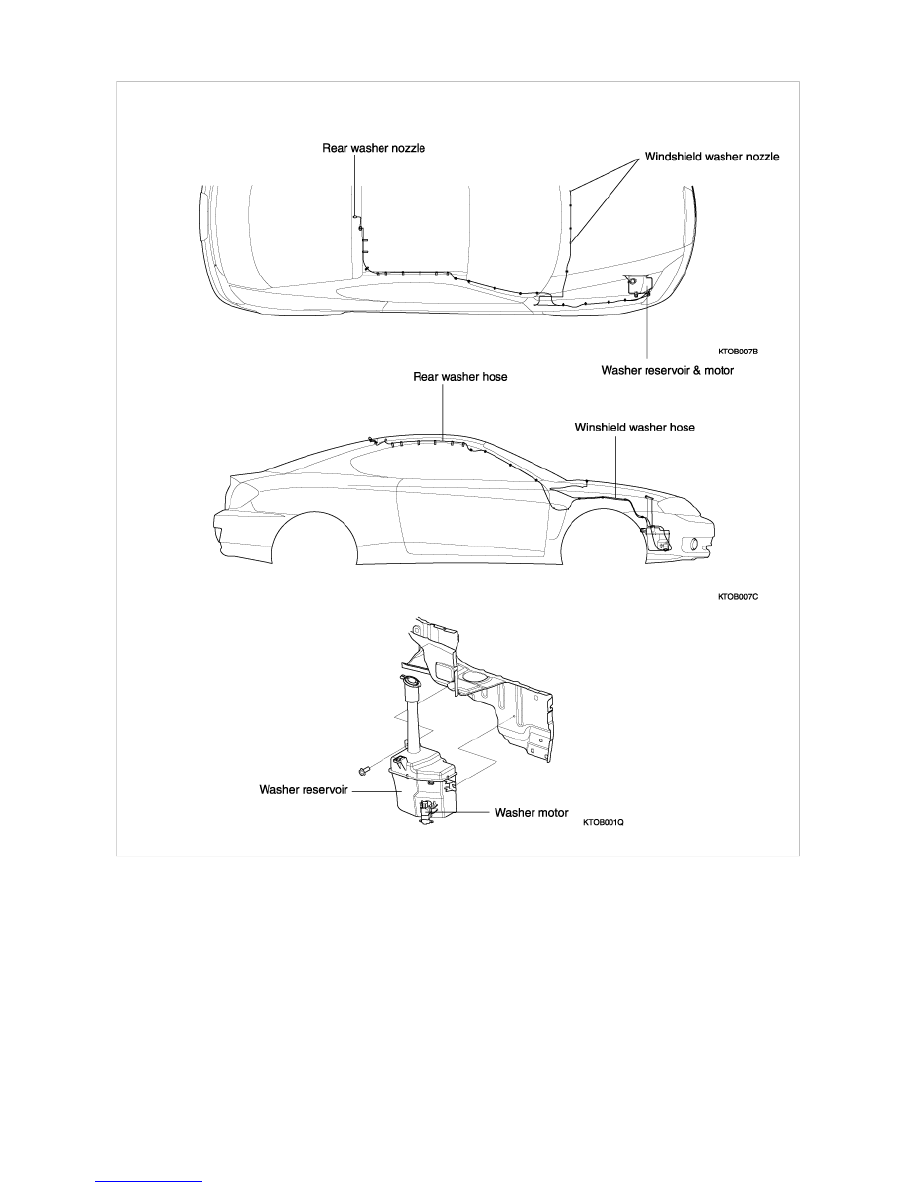

COMPONENTS

WINDSHIELD WASHER INSTALLATION



Remove the multifunction switch and disconnect the wire connectors.
Check the switch for continuity between the terminals.
If continuity is not as specified, replace the wiper and washer switch.









TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Windshield Wiper/Washer >
Windshield Wiper/Washer Switch > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body
Electrical System > Windshield Wiper/Washer > Windshield Wiper/Washer Switch > Repair procedures

INSPECTION

WIPER AND INTERMITTENT VOLUME SWITCH [M01-1]

WASHER SWITCH [M01-1]



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Windshield Wiper/Washer > Front
Wiper Motor > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System >
Windshield Wiper/Washer > Front Wiper Motor > Repair procedures

REMOVAL

1. Remove the wiper arm.



Care must be taken not to scratch the engine hood.

Tightening torque
23~28 Nm (230~280 kg·cm, 16.9~20.6 lb·ft)

2. Remove the weatherstrip and cowl top cover after removing the retainers.



3. Disconnect the windshield wiper motor connector and remove the 3 bolts holding the windshield wiper motor

and linkage assembly.



Tightening torque
7~11 Nm (70~110 kg·cm, 5.1~8.0 lb·ft)

4. Installation is the reverse of removal.

INSTALLATION

1. Install the wiper arm to the specified position.
