Hyundai Tiburon (2003 year). Manual - part 210





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Power Door Mirrors > Components and
Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Power Door Mirrors >
Components and Components Location

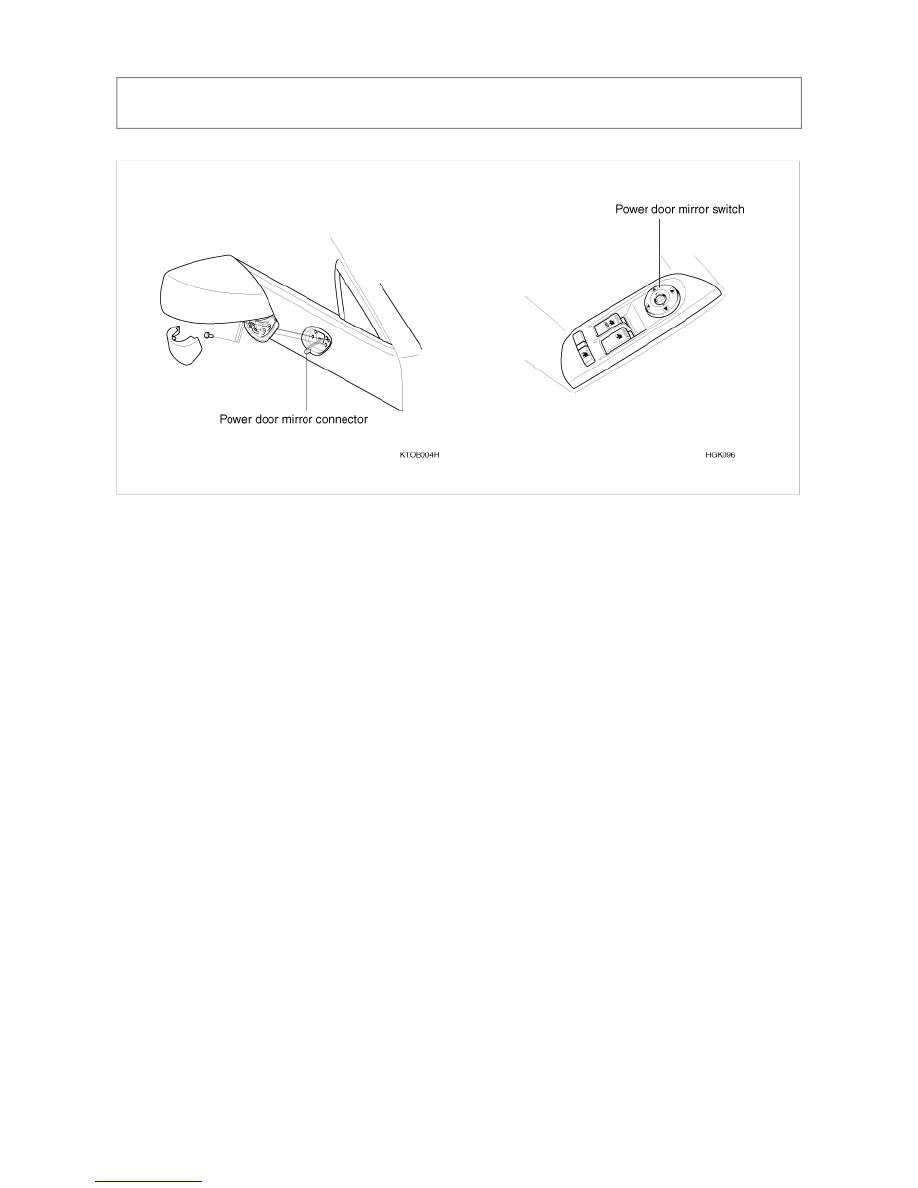

COMPONENTS





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Power Door Mirrors > Power out side mirror
switch > Schematic Diagrams, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Power Door
Mirrors > Power out side mirror switch > Schematic Diagrams

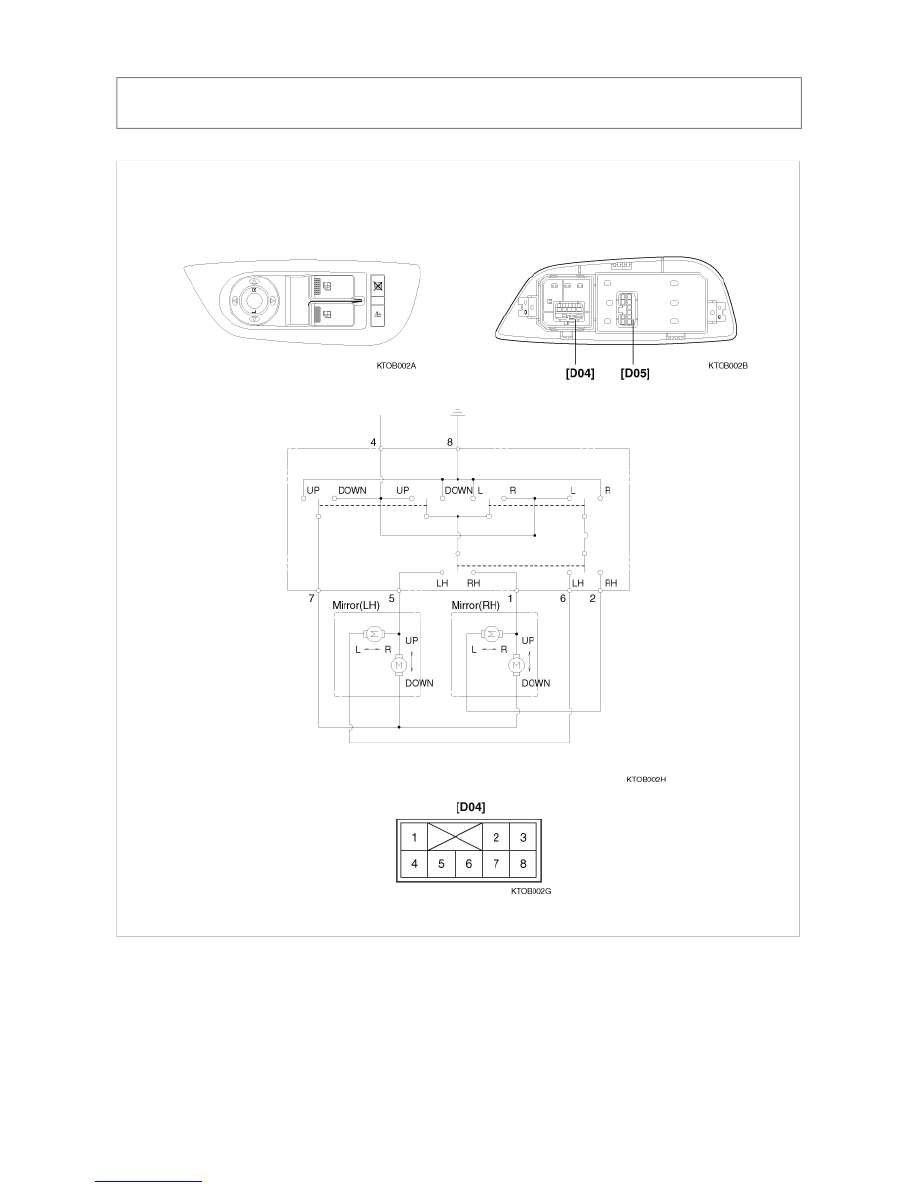

CIRCUIT DIAGRAM







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Power Door Mirrors > Power out
side mirror switch > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical
System > Power Door Mirrors > Power out side mirror switch > Repair procedures

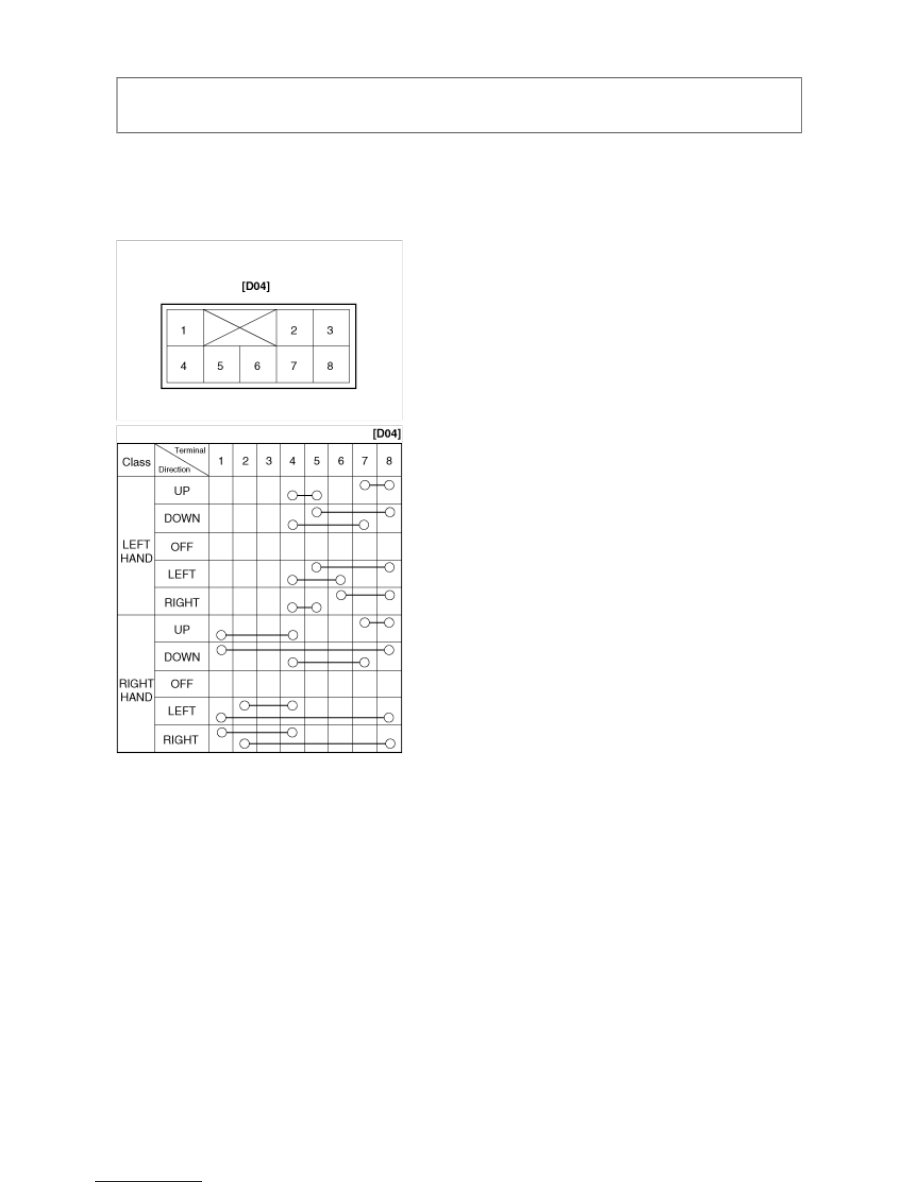

INSPECTION

1. Remove the power door mirror switch from the door trim panel.

2. Check for continuity between the terminals in each switch position according to the table.

If continuity is not as specified, replace the power door mirror switch.













TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Power Door Mirrors > Power Door
Mirror Actuator > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System
> Power Door Mirrors > Power Door Mirror Actuator > Repair procedures

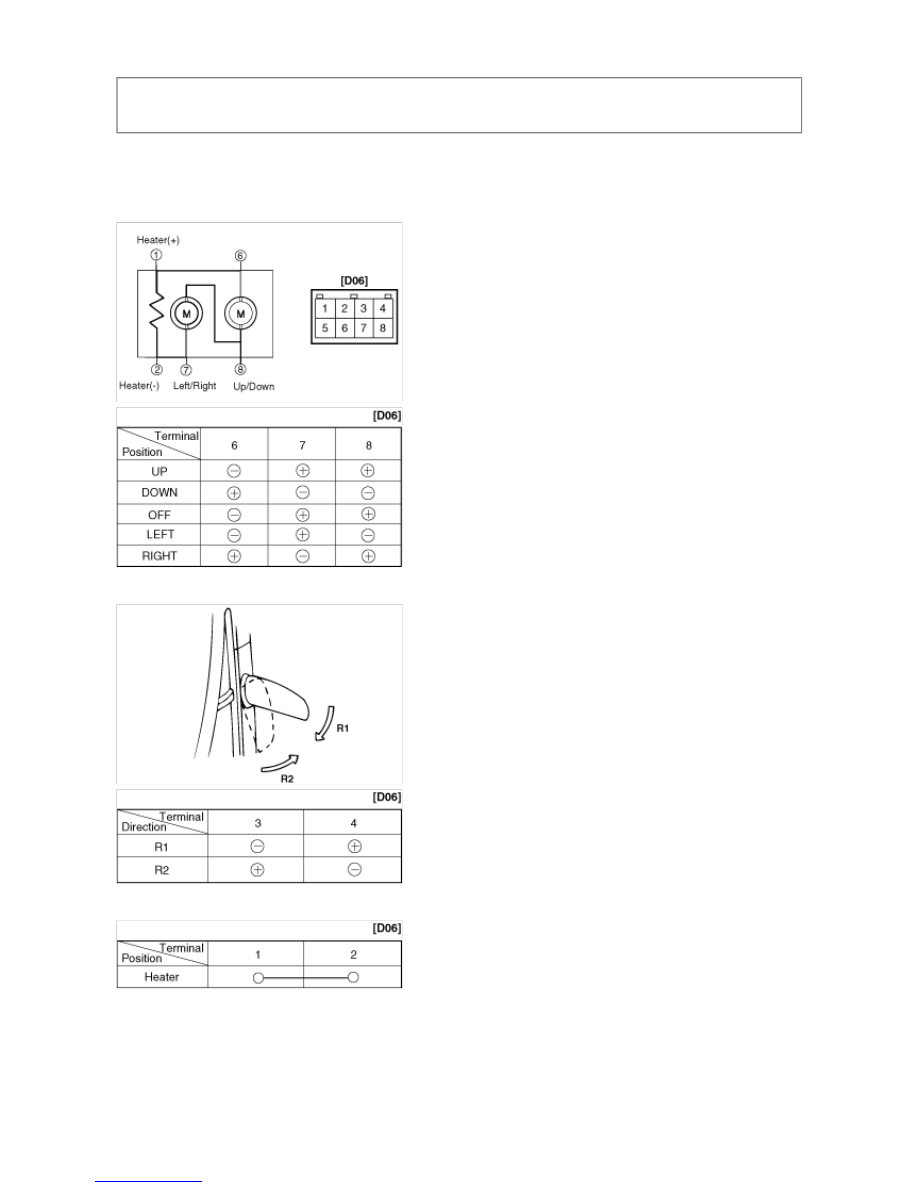

INSPECTION

1. Disconnect the power door mirror connector from the harness.

2. Apply battery voltage to each terminal as shown in the table and verify that the mirror operates properly.

MIRROR FOLDING INSPECTION

MIRROR HEATER INSPECTION
