Hyundai Tiburon (2003 year). Manual - part 182

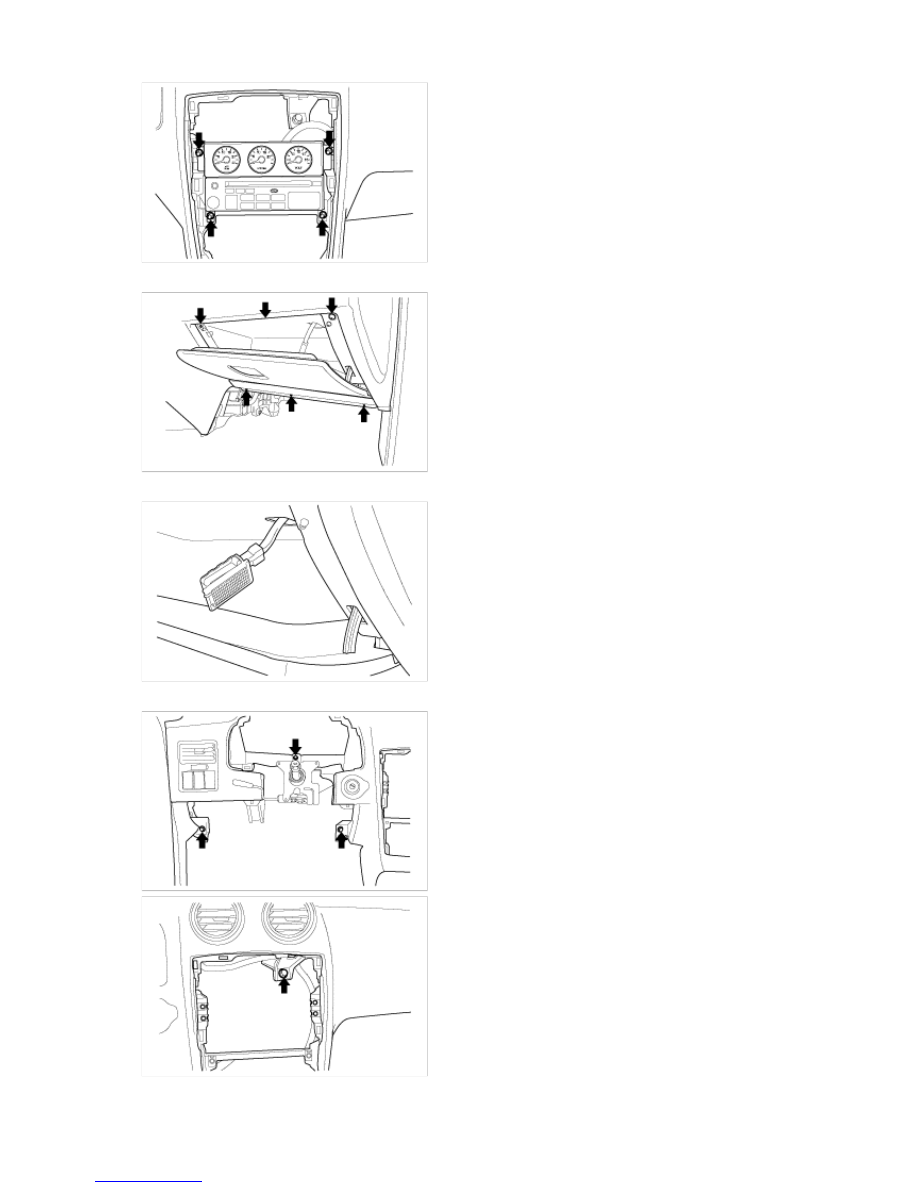

15. After loosening the 6 mounting screws shown in the illustration, remove the glove box.



16. Disconnect the glove box lamp connector and then remove the lamp.

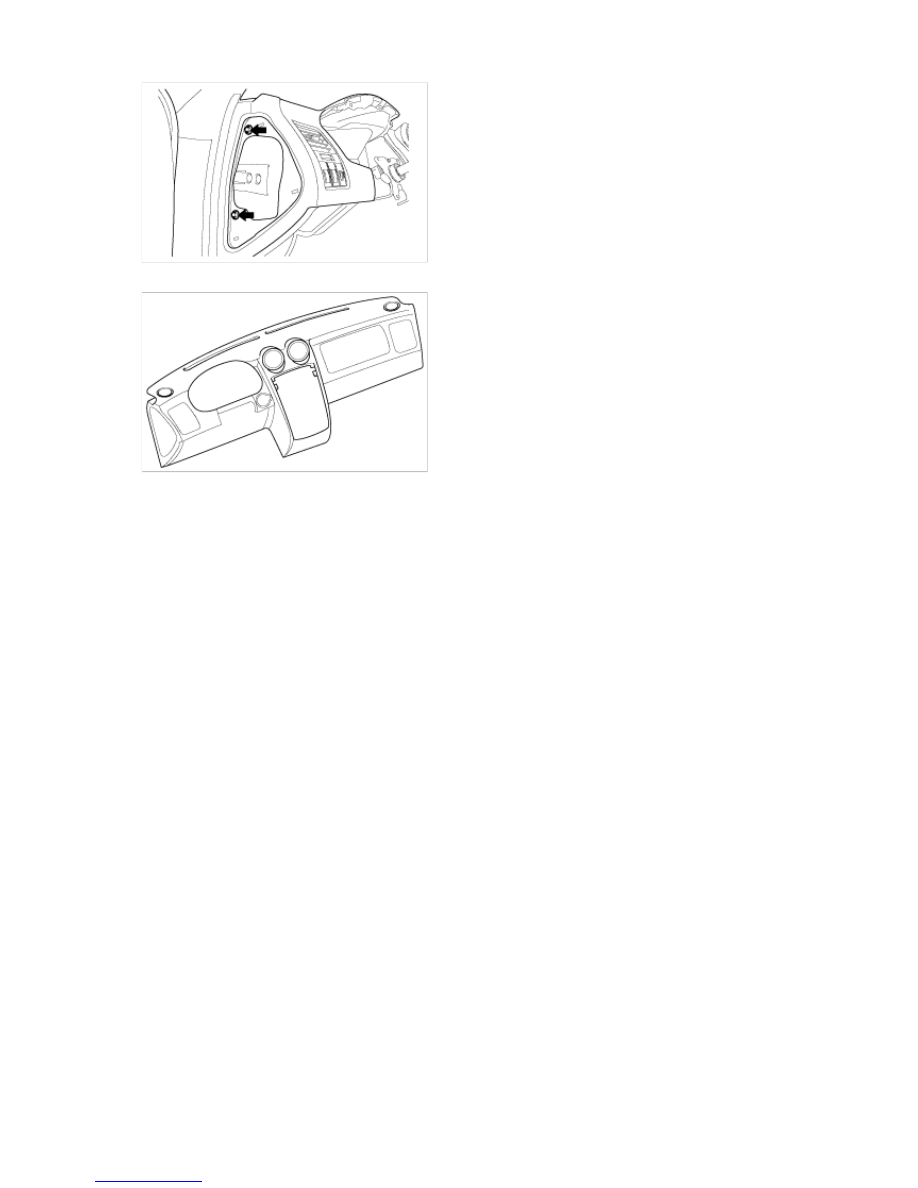

17. Remove the main crash pad mounting bolts.







18. Remove the crash pad.



19. Installation is the reverse of removal and connect all connectors securely.





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Interior > interior trim > Components and
Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Interior > interior
trim > Components and Components Location

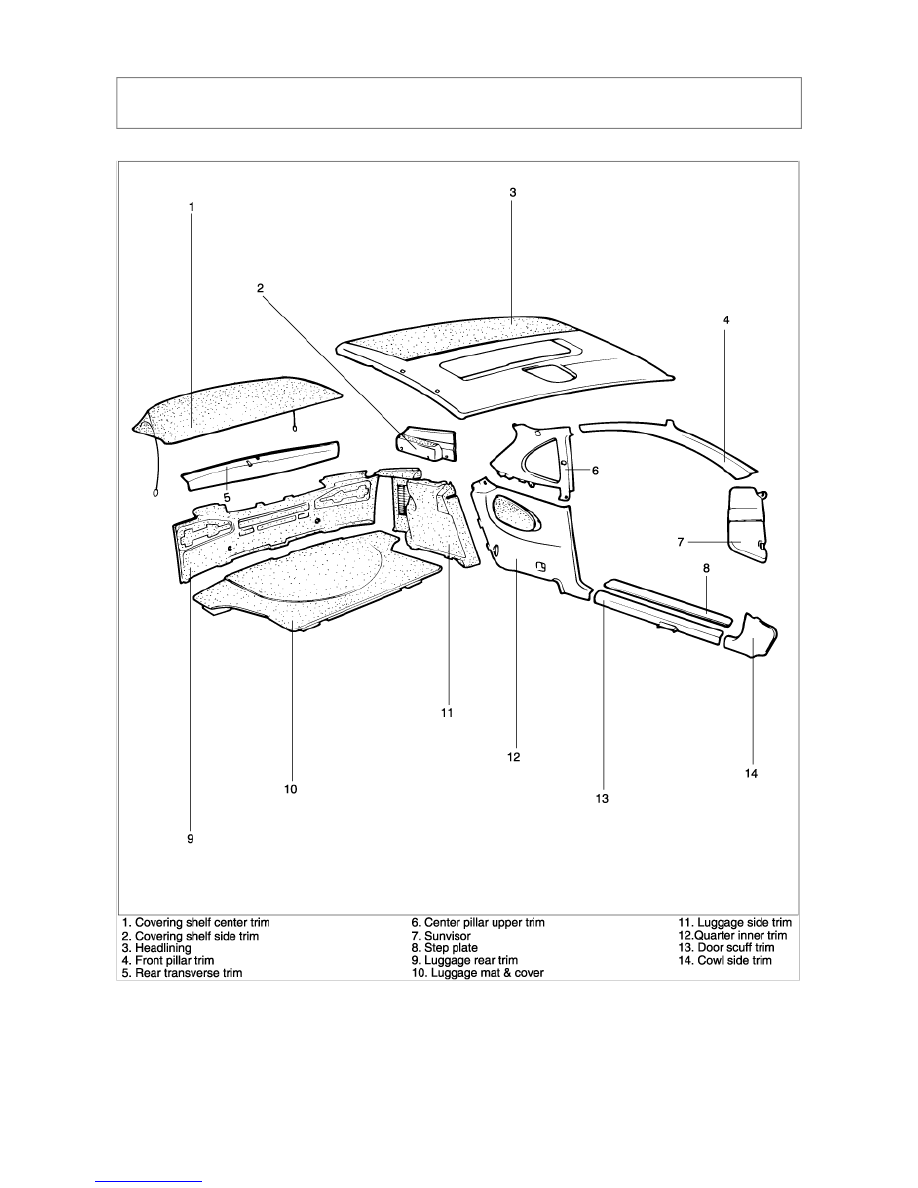

COMPONENTS







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Interior > interior trim > Repair
procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Interior > interior
trim > Repair procedures

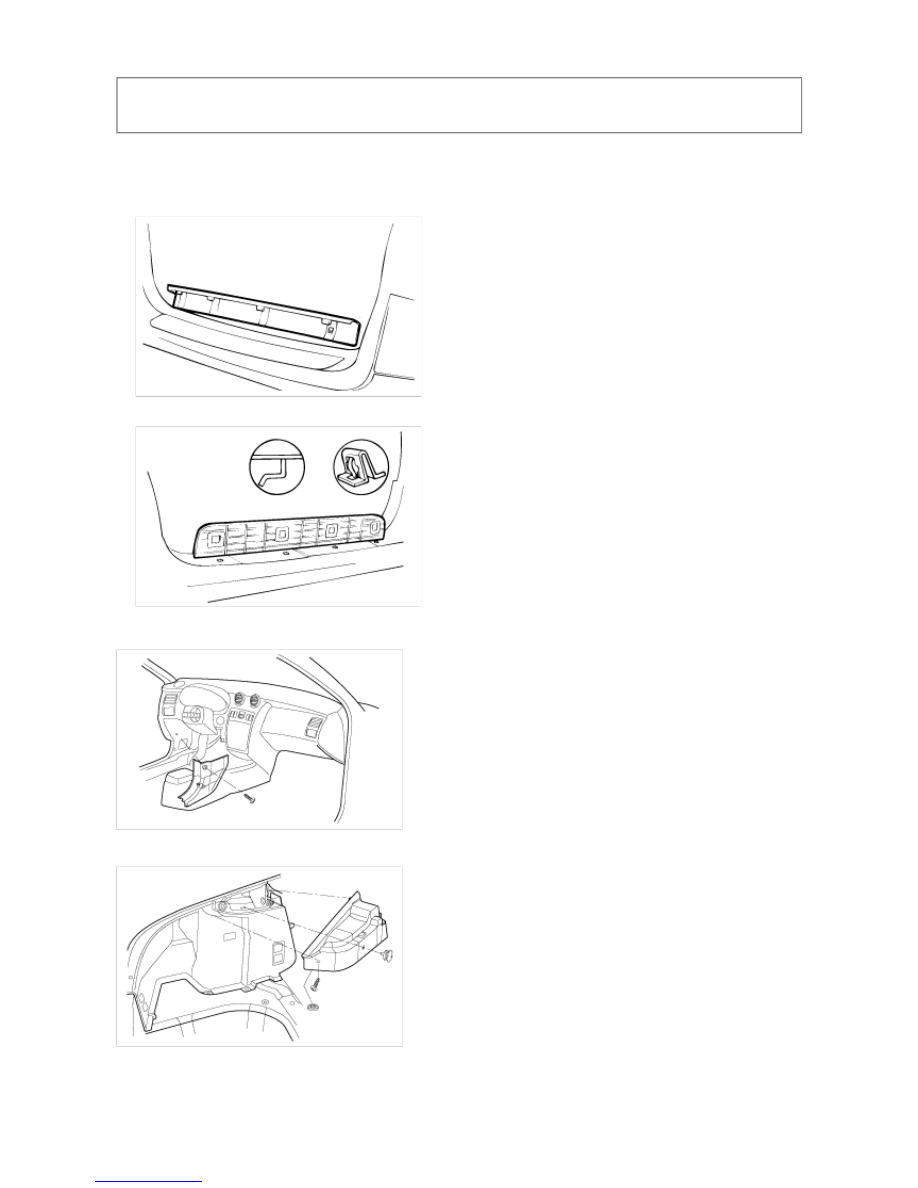

REMOVAL AND INSTALLATION

DOOR SCUFF TRIM AND STEP PLATE TRIM

1. Remove the door scuff trim.



2. Remove the step plate trim.



COWL SIDE TRIM

COVERING SHELF CENTER TRIM AND SIDE TRIM

QUARTER LNNER TRIM

1. Remove the rear seat cushion mounting bolts from the rear seat cushion.
