Hyundai Tiburon (2003 year). Manual - part 180







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Sun Roof > sun roof moter >
Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Sun Roof >
sun roof moter > Repair procedures

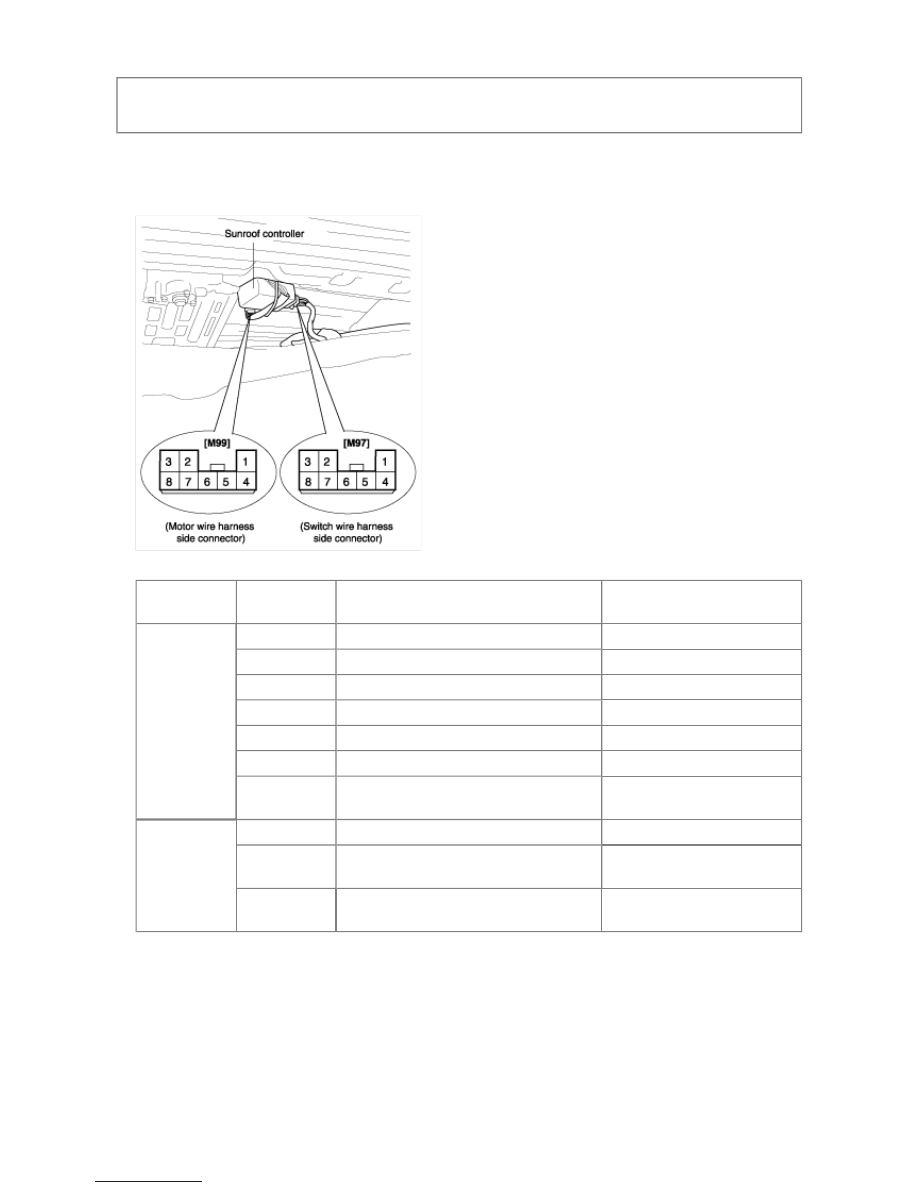

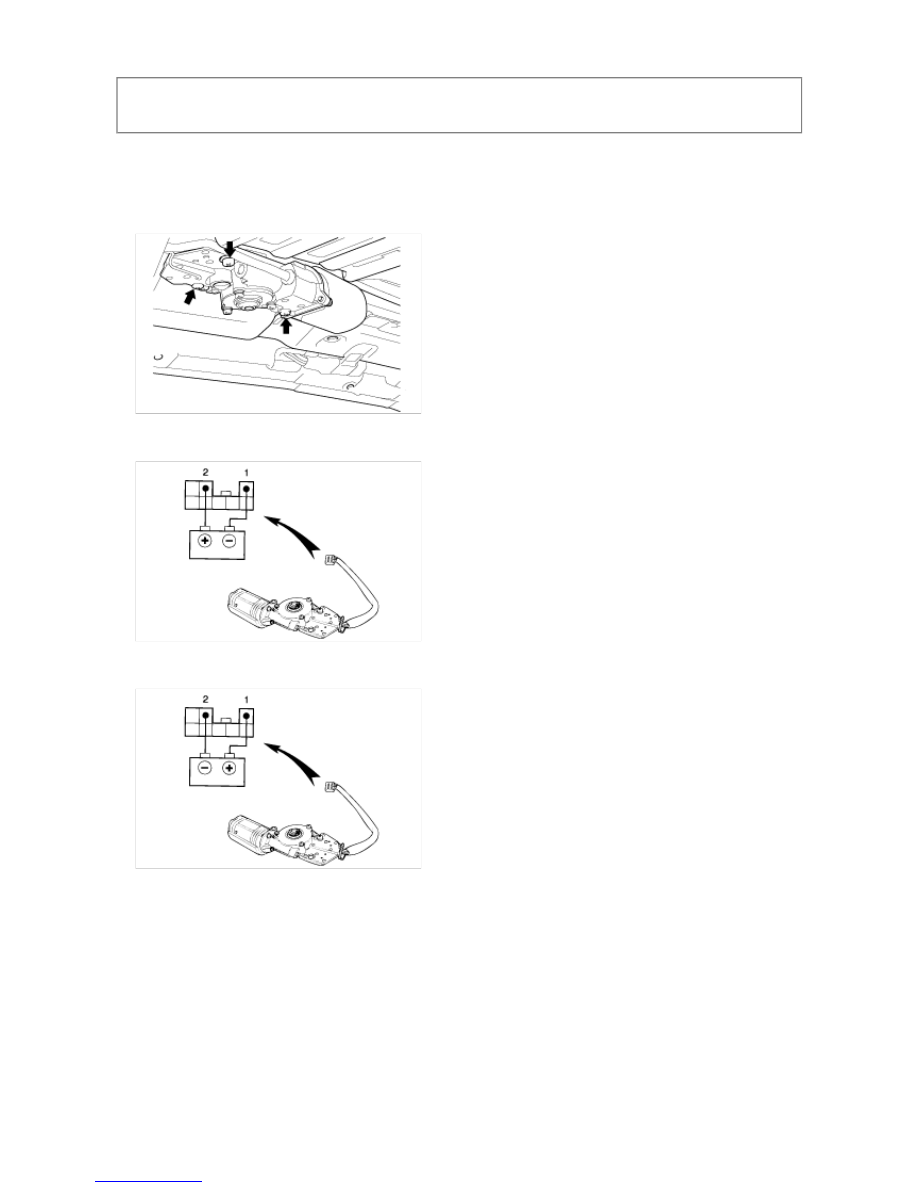

INSPECTION

1. Pull down the rear headliner.

2. Disconnect the motor side connector from the sunroof controller.

Remove the sunroof motor after removing 3 screws.



3. Connect the positive (+) lead from the battery to terminal 2 and the nagative (-) lead to terminal 1, check that

the motor turns counterclockwise (moves toward the close and down position).



4. Reverse the polarity, check that the motor turns clockwise (moves toward the up and open position).

If operation is not as specified, replace the motor.





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Sun Roof > Sunroof Relay >
Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Sun Roof >
Sunroof Relay > Repair procedures

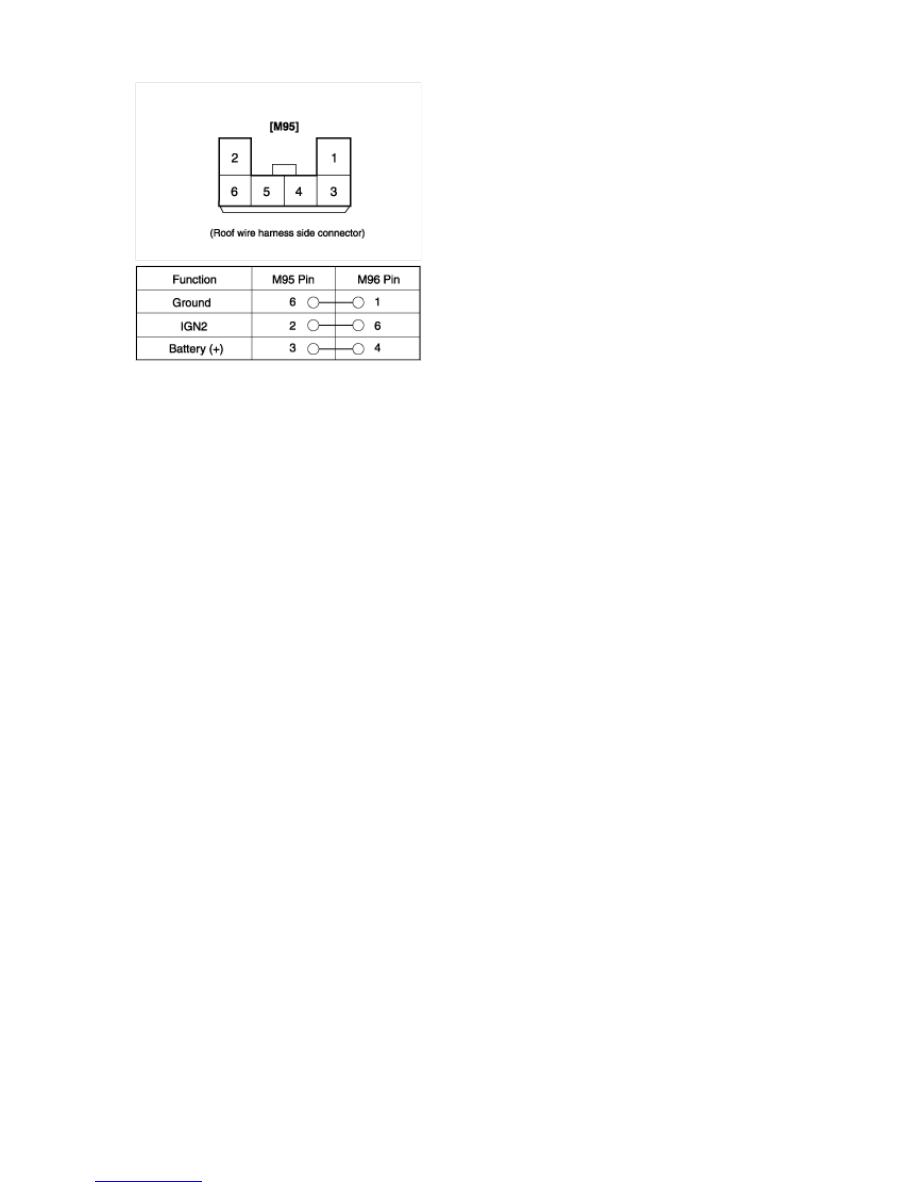

INSPECTION

1. Pull down the rear headliner.

2. Disconnect the sunroof switch side connector from the sunroof controller.



3. Inspect the connectors on the wire harness side from the controller, as shown in the table.



Connector

Tester

connection

Condition

Specified condition

M97

1-Ground

Constant

Continuity

2-Ground

Sunroof switch is in the close position

Continuity

3-Ground

Sunroof switch is in the open position

Continuity

4-Ground

Constant

Battery voltage

6-Ground

Ignition switch ON

Battery voltage

7-Ground

Sunroof switch is in the tilted up position

Continuity

8-Ground

Sunroof switch is in the tilted down

position

Continuity

M99

3-Ground

Constant

Continuity

1(+) ~ 2(-)

Apply the battery voltage to the terminal

No.1 and ground to terminal No.2

Motor turns clockwise

1(-) ~ 2(+)

Apply the battery voltage to the terminal

No.2 and ground to terminal No.1

Motor turns counter-clockwise

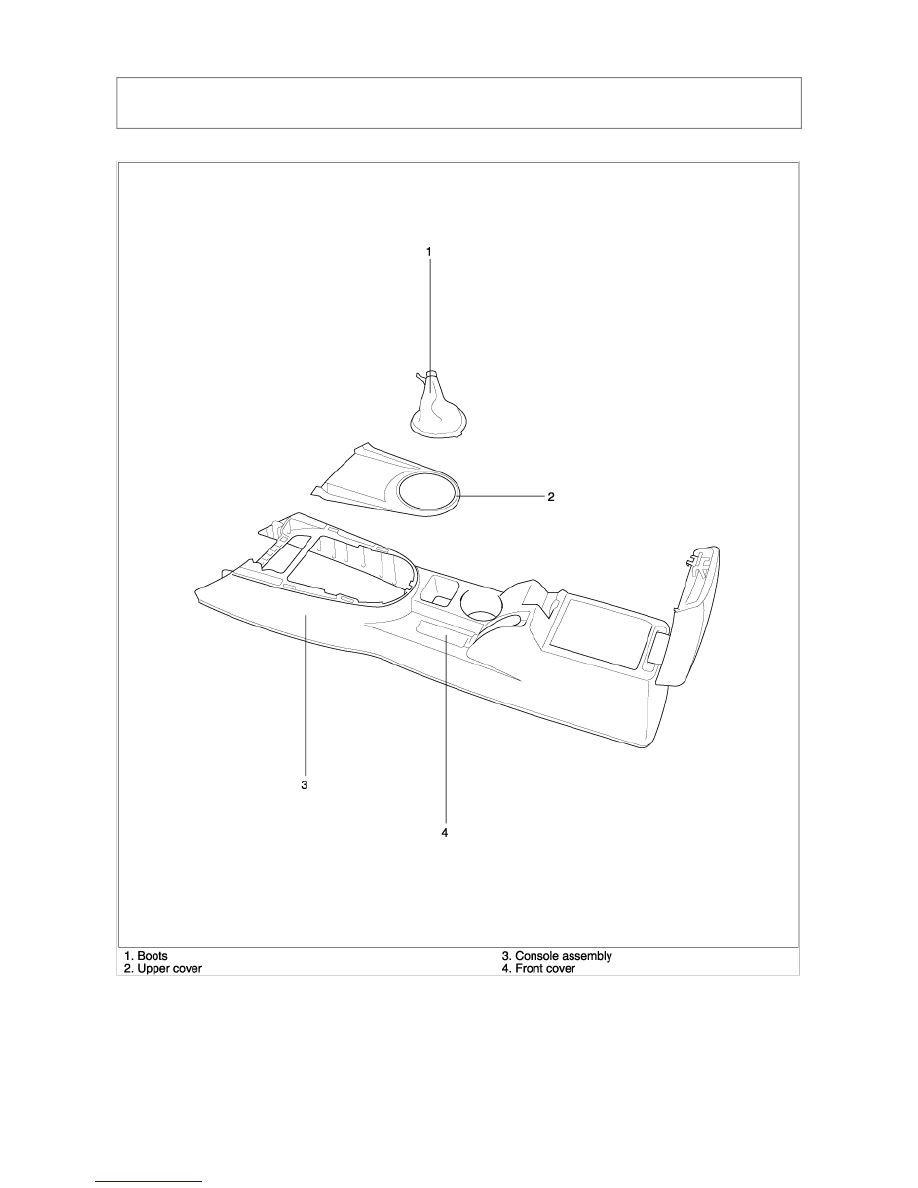

TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Interior > console > Components and
Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Interior > console
> Components and Components Location

COMPONENTS
