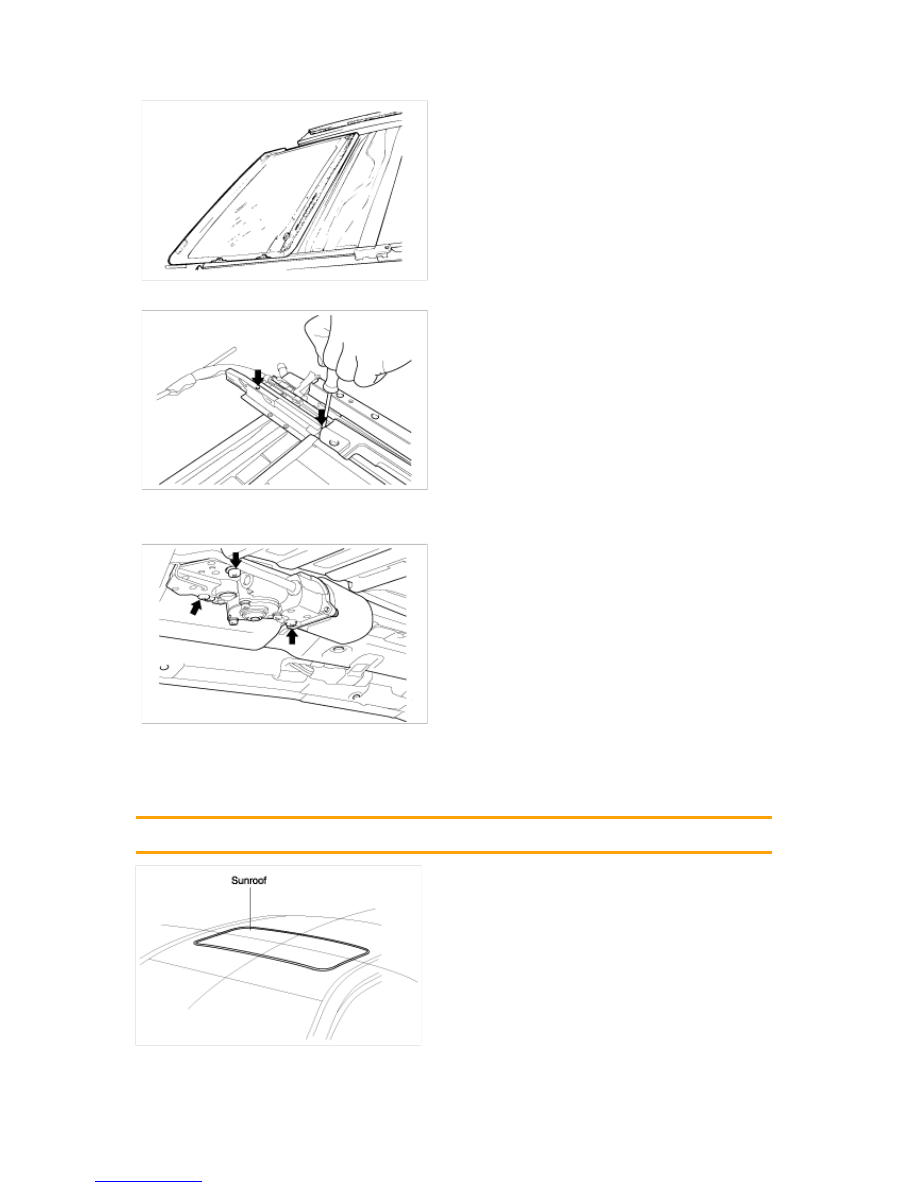

13. Install the sun shade.



14. Install the sun shade cam to the groove of the sun-roof rail.



15. Install the front drip.

16. Install the motor and controller, and connect the connestor.



ON-VEHICLE INSPECTION

INSPECT SUNROOF GLASS ALIGNMENT

1. Start the engine and check the operating time of the sunroof.



Operating time: Approx. 5 secs.

2. Check for abnormal noise or bending during operation.

3. With the sunroof fully closed, check for water leakage.

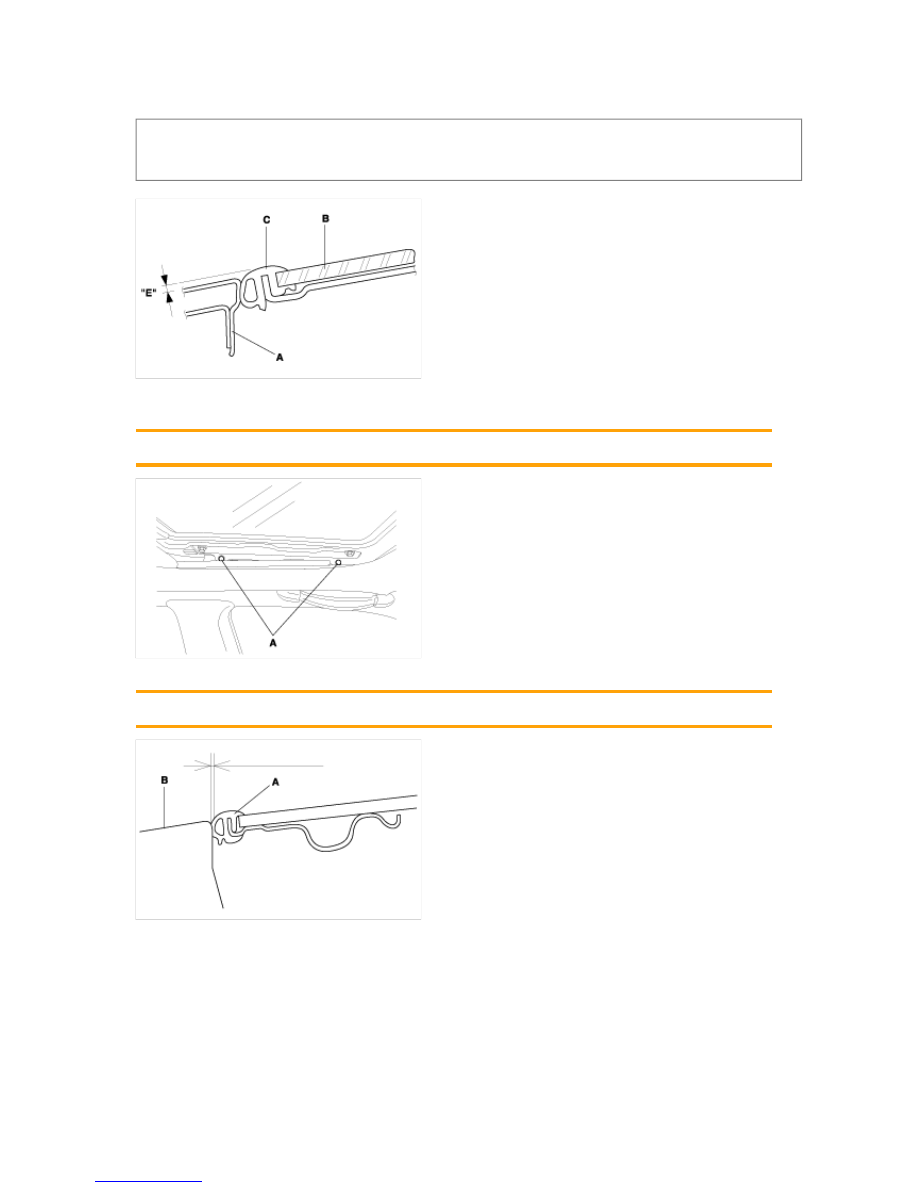

4. The roof panel (A) should be even with the glass (B) weatherstrip (C), to within the standard value "E" all the

way around. If not, make the following adjustment.





Standard value "E"
Front edge: 2+0/-1mm (0.08+0/-0.04in.)
Rear edge: 2+1/-0mm (0.08+0.04/-0in.)

5. If the position is not as specified, lightly loosen the glass adjusting screw (A) to adjust the glass height and

tighten it.



Tightening torque: 2~4Nm (20~40kgf·cm, 1.5~2.9 lbf·ft)

6. Check for overlap between the sunroof weatherstrip (A) and the roof panel (B).



Standard value: 1.1 mm

ADJUSTMENT

INITIAL SETTING (GENERAL, OPERATION)



- Always initiates the sunroof in the following condition.

• After manual operation

• After parts replacement including motor, controller, harness

• Malfunction of sunroof wiring

• Abnormal operation after battery and fuse replacement

- Follow the general operation produce for inital sefting after reassembliny.

OPERATING THE SUNROOF EMERGENCY HANDLE

1. Use the sunroof emergency handle to close and open the sunroof manually for the following case only:

A. To close the sunroof before driving a vehicle in a rainy day or on the highway if the sunroof cannot be

closed due to failure of the sunroof motor or controller.



2. Operating method

A. Remove the overhead console.

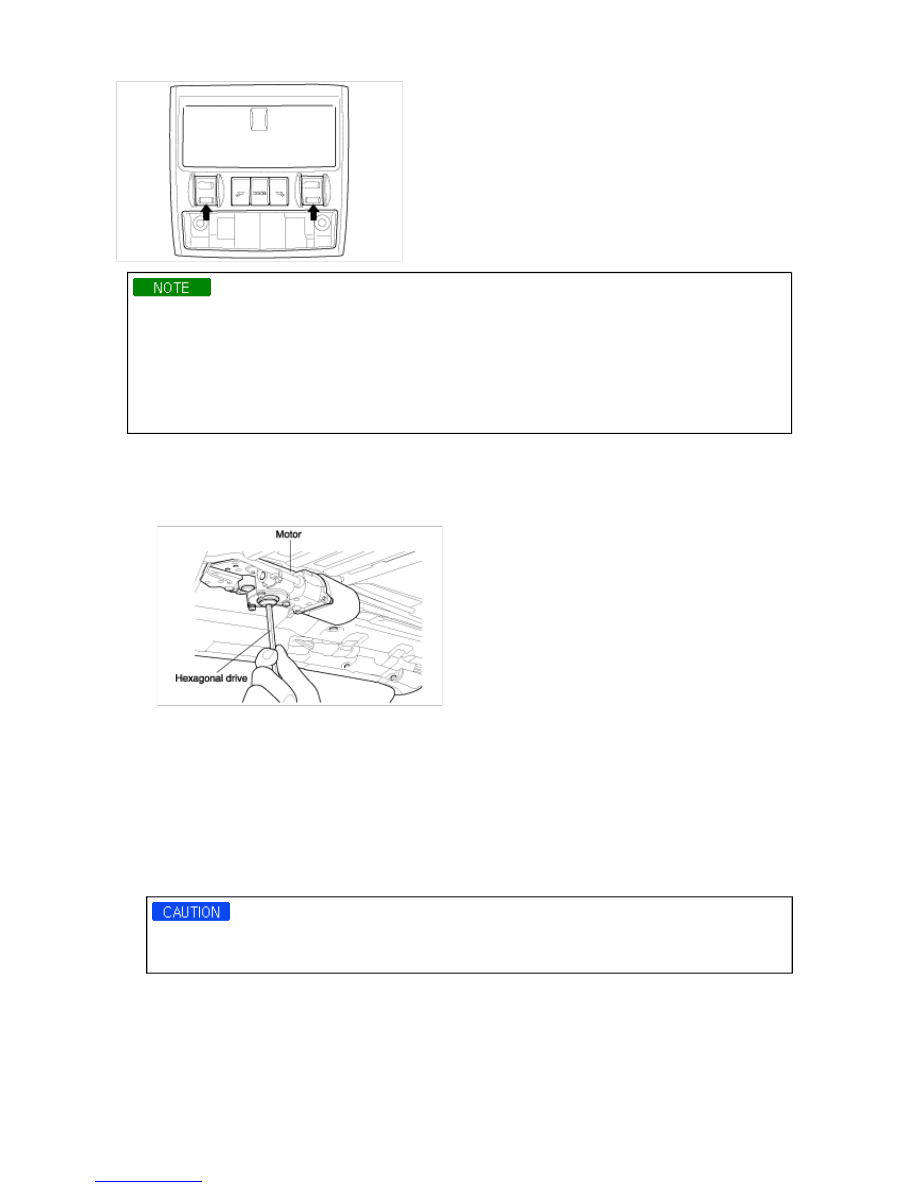

B. Push the emergency handle up into the hexagonal drive (A) of the sunroof motor (B). You must push hard

enough to disengage the motor clutch; otherwise the emergency handle will slip due to uncompletely fit in
the motor.

C. Carefully turn the emergency handle clockwise to close the sunroof.

D. After closing the sunroof, wiggle the handle back and forth as you remove the tool from the motor, to

ensure the motor clutch reengages.

E. A 5mm hex socket may be used in place of the emergency handle, with a "Speeder" type handle.

Do not use power tools to operate the sunroof.
Damage to the components may occur.







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Sun Roof > sun roof switch >
Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body (Interior and Exterior) > Sun Roof >
sun roof switch > Repair procedures

INSPECTION

1. Disconnect the negative (-) battery terminal.

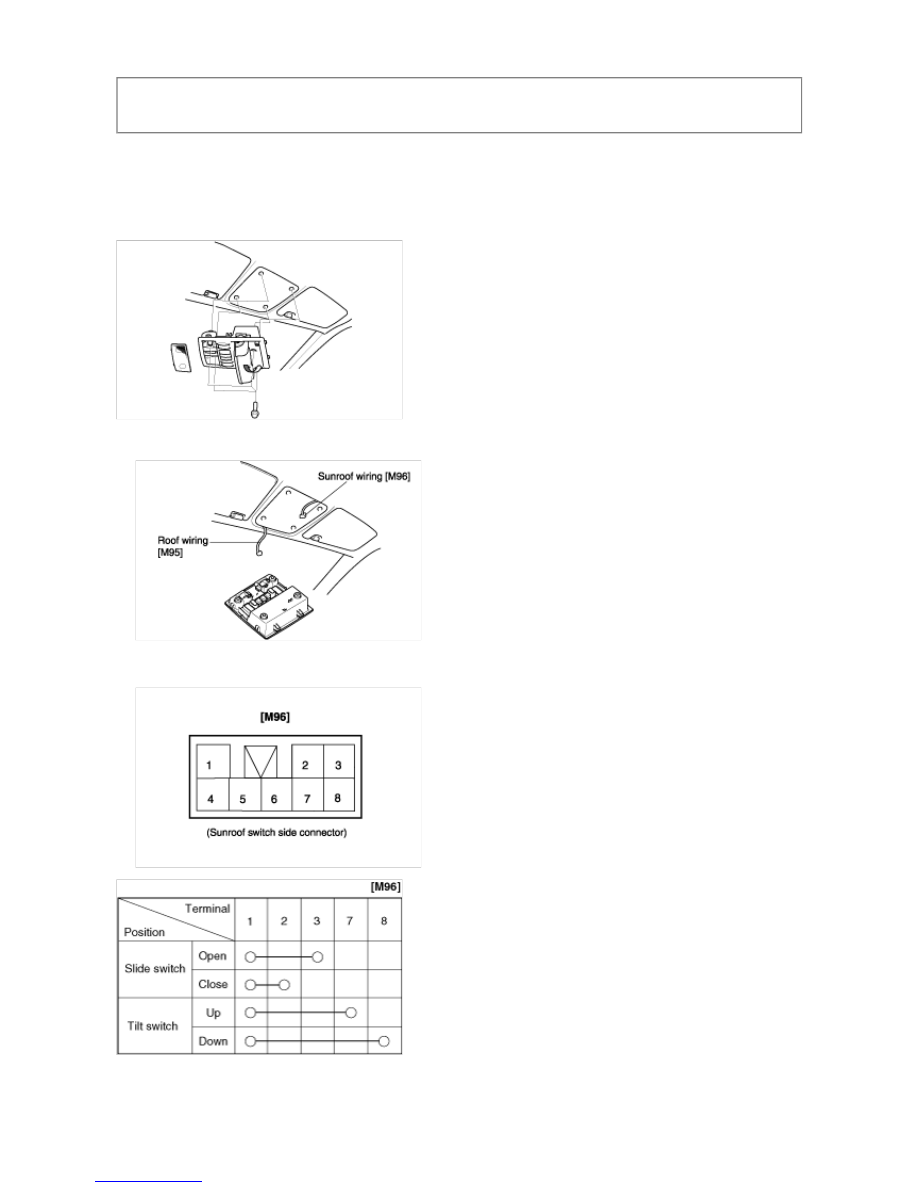

2. Detach the lamp lens then remove the mounting screws (2EA) and open the overhead console case cover

then remove the mounting screws (2EA).

3. After disconnecting the roof wiring and sunroof wiring connector then remove the overhead console lamp

assembly from the headliner.



4. Using an ohmmeter, check for continuity between the terminals.

If the continuity is not as specified, replace the sun roof switch.



5. Verify power and ground continuity between the M95 and M96 terminals.
